高压氧舱舱型分类及组成结构

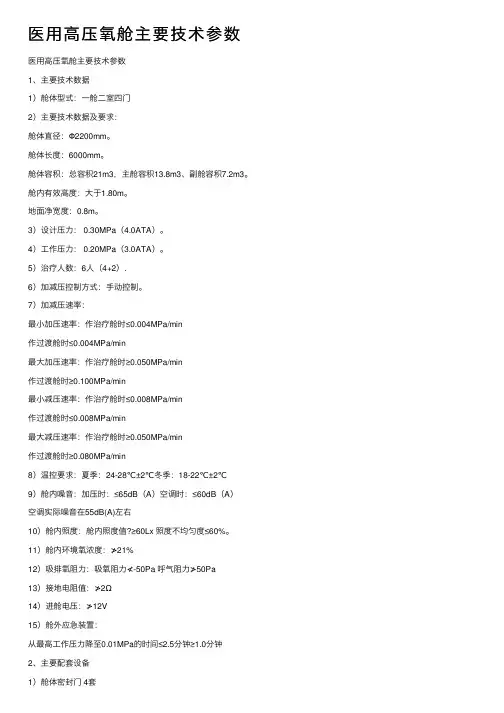

医⽤⾼压氧舱主要技术参数医⽤⾼压氧舱主要技术参数1、主要技术数据1）舱体型式：⼀舱⼆室四门2）主要技术数据及要求：舱体直径：Φ2200mm。

舱体长度：6000mm。

舱体容积：总容积21m3，主舱容积13.8m3、副舱容积7.2m3。

舱内有效⾼度：⼤于1.80m。

地⾯净宽度：0.8m。

3）设计压⼒： 0.30MPa（4.0ATA）。

4）⼯作压⼒： 0.20MPa（3.0ATA）。

5）治疗⼈数：6⼈（4+2）.6）加减压控制⽅式：⼿动控制。

7）加减压速率：最⼩加压速率：作治疗舱时≤0.004MPa/min作过渡舱时≤0.004MPa/min最⼤加压速率：作治疗舱时≥0.050MPa/min作过渡舱时≥0.100MPa/min最⼩减压速率：作治疗舱时≤0.008MPa/min作过渡舱时≤0.008MPa/min最⼤减压速率：作治疗舱时≥0.050MPa/min作过渡舱时≥0.080MPa/min8）温控要求：夏季：24-28℃±2℃冬季：18-22℃±2℃9）舱内噪⾳：加压时：≤65dB（A）空调时：≤60dB（A）空调实际噪⾳在55dB(A)左右10）舱内照度：舱内照度值?≥60Lx 照度不均匀度≤60%。

11）舱内环境氧浓度：≯21%12）吸排氧阻⼒：吸氧阻⼒≮-50Pa 呼⽓阻⼒≯50Pa13）接地电阻值：≯2Ω14）进舱电压：≯12V15）舱外应急装置：从最⾼⼯作压⼒降⾄0.01MPa的时间≤2.5分钟≥1.0分钟2、主要配套设备1）舱体密封门 4套采⽤矩形⾃封式薄壳门舱门净空尺⼨：⾼度1300mm 宽度650mm[⾃封式薄壳矩形门]该密封门采⽤冲压⼀次成型⼯艺进⾏加⼯，门板应⼒分布均匀，只需较⼩的舱内压⼒（0.005MPa）即能将门板与围栏之间进⾏严密的贴合。

舱门的拉⼿采⽤弹⼒⾃封结构，将拉⼿轻轻外拉，拉⼿即可步⼊⾃封弹⼒定位槽内，此时，舱门能严密地贴紧门孔围栏。

封闭舱门的过程中，不需要古⽼⽽复杂的机械锁紧装置，启闭便捷、密封性好。

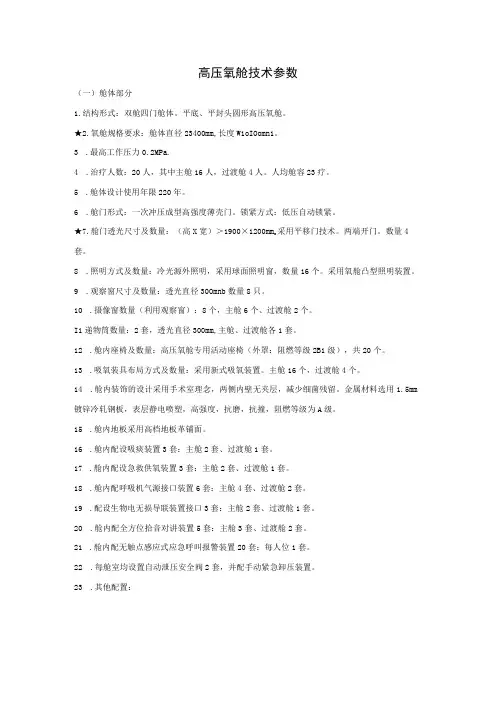

高压氧舱技术参数（一）舱体部分1.结构形式：双舱四门舱体。

平底、平封头圆形高压氧舱。

★2.氧舱规格要求：舱体直径23400mm,长度W1oIOomn1。

3.最高工作压力0.2MPa.4.治疗人数：20人，其中主舱16人，过渡舱4人。

人均舱容23疗。

5.舱体设计使用年限220年。

6.舱门形式：一次冲压成型高强度薄壳门。

锁紧方式：低压自动锁紧。

★7.舱门透光尺寸及数量：（高X宽）＞1900×1200mm o采用平移门技术。

两端开门。

数量4套。

8.照明方式及数量：冷光源外照明，采用球面照明窗，数量16个。

采用氧舱凸型照明装置。

9.观察窗尺寸及数量：透光直径30Omnb数量8只。

10.摄像窗数量（利用观察窗）：8个，主舱6个、过渡舱2个。

I1递物筒数量：2套，透光直径300mm,主舱、过渡舱各1套。

12.舱内座椅及数量：高压氧舱专用活动座椅（外罩：阻燃等级2B1级），共20个。

13.吸氧装具布局方式及数量：采用新式吸氧装置。

主舱16个，过渡舱4个。

14.舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。

金属材料选用1.5mm 镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。

15.舱内地板采用高档地板革铺面。

16.舱内配设吸痰装置3套：主舱2套、过渡舱1套。

17.舱内配设急救供氧装置3套：主舱2套、过渡舱1套。

18.舱内配呼吸机气源接口装置6套：主舱4套、过渡舱2套。

19.配设生物电无损导联装置接口3套：主舱2套、过渡舱1套。

20.舱内配全方位拾音对讲装置5套：主舱3套、过渡舱2套。

21.舱内配无触点感应式应急呼叫报警装置20套：每人位1套。

22.每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。

23.其他配置：23.1每舱室均配设药品柜1套。

（二）操作控制台★设备操作控制方式：采用机械手动+电动遥控+计算机自动化操作三种形式；采用集中控制台。

1.计算机控制系统1套。

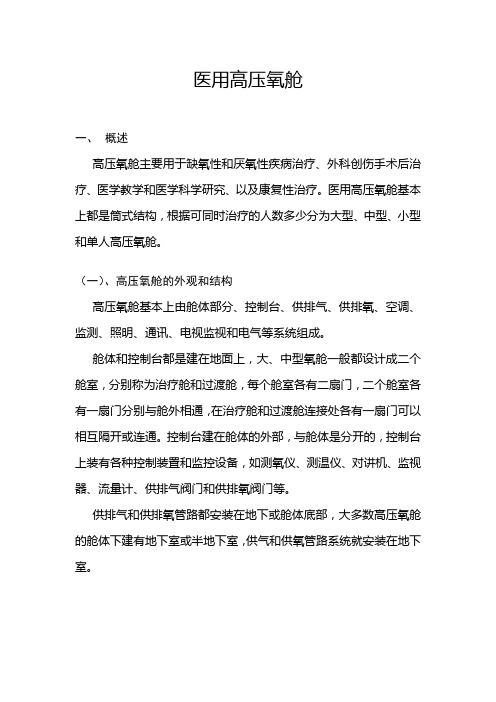

医用高压氧舱一、概述高压氧舱主要用于缺氧性和厌氧性疾病治疗、外科创伤手术后治疗、医学教学和医学科学研究、以及康复性治疗。

医用高压氧舱基本上都是筒式结构，根据可同时治疗的人数多少分为大型、中型、小型和单人高压氧舱。

（一）、高压氧舱的外观和结构高压氧舱基本上由舱体部分、控制台、供排气、供排氧、空调、监测、照明、通讯、电视监视和电气等系统组成。

舱体和控制台都是建在地面上，大、中型氧舱一般都设计成二个舱室，分别称为治疗舱和过渡舱，每个舱室各有二扇门，二个舱室各有一扇门分别与舱外相通，在治疗舱和过渡舱连接处各有一扇门可以相互隔开或连通。

控制台建在舱体的外部，与舱体是分开的，控制台上装有各种控制装置和监控设备，如测氧仪、测温仪、对讲机、监视器、流量计、供排气阀门和供排氧阀门等。

供排气和供排氧管路都安装在地下或舱体底部，大多数高压氧舱的舱体下建有地下室或半地下室，供气和供氧管路系统就安装在地下室。

（二）、高压氧舱的分类根据GB12130-1995的规定，氧舱的分类如下表：单人氧舱双人氧舱多人氧舱小型氧舱中型氧舱大型氧舱内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数内径（m）治疗人数Ф≤1.5 1 Ф≤1.5 2 Ф≤2.0 6 Ф≤2.8 ≤14 Ф≥3.0 -（三）、功能和原理高压氧舱的舱体由治疗舱和过渡舱二个舱室组成，治疗舱是进行高压氧治疗的舱室；过渡舱是在治疗舱处于压力状态下，能够保证人员出入治疗舱之用，过渡舱也可以单独作为治疗舱用，适合于治疗人数少的时候。

舱体作为高压氧治疗和康复疗养的主体设备，使用时，病人和医务人员在常压下进入舱室，随后将舱室两端的舱门关闭，通过供气系统按规定的加压速率进行空气加压，从大气压(0MPa)加到0.2Mpa，一般为20分钟。

随后在医生的指导下，病人通过吸氧面罩进行吸氧，氧气由供氧管路系统供给；氧疗结束后，开始按规定的减压速率减压，这个过程一般也需要20分钟，减至常压状态后，打开舱室两端的舱门。

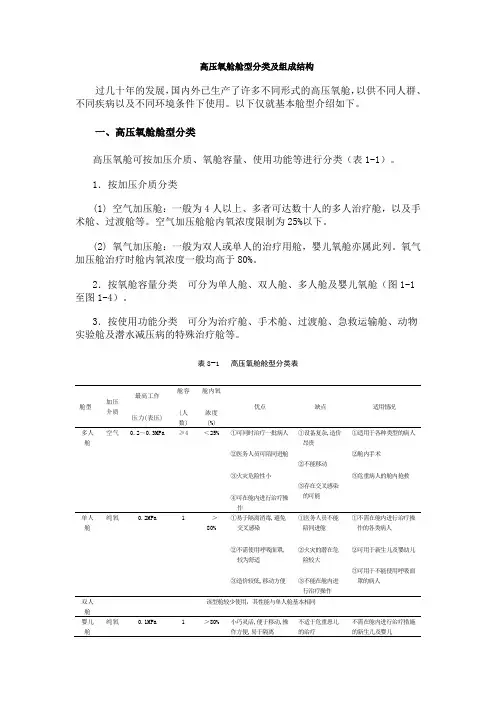

高压氧舱舱型分类及组成结构过几十年的发展，国内外已生产了许多不同形式的高压氧舱，以供不同人群、不同疾病以及不同环境条件下使用。

以下仅就基本舱型介绍如下。

一、高压氧舱舱型分类高压氧舱可按加压介质、氧舱容量、使用功能等进行分类（表1-1）。

1．按加压介质分类(1) 空气加压舱：一般为4人以上、多者可达数十人的多人治疗舱，以及手术舱、过渡舱等。

空气加压舱舱内氧浓度限制为25%以下。

(2) 氧气加压舱：一般为双人或单人的治疗用舱，婴儿氧舱亦属此列。

氧气加压舱治疗时舱内氧浓度一般均高于80%。

2．按氧舱容量分类可分为单人舱、双人舱、多人舱及婴儿氧舱（图1-1至图1-4）。

3．按使用功能分类可分为治疗舱、手术舱、过渡舱、急救运输舱、动物实验舱及潜水减压病的特殊治疗舱等。

表8-1 高压氧舱舱型分类表舱型加压介质最高工作压力(表压)舱容(人数)舱内氧浓度(%)优点缺点适用情况多人舱空气0.2～0.3MPa ≥4 ＜25% ①可同时治疗一批病人②医务人员可陪同进舱③火灾危险性小④可在舱内进行治疗操作①设备复杂,造价昂贵②不能移动③存在交叉感染的可能①适用于各种类型的病人②舱内手术③危重病人的舱内抢救单人舱纯氧0.2MPa 1 ＞80%①易于隔离消毒,避免交叉感染②不需使用呼吸面罩,较为舒适③造价较低,移动方便①医务人员不能陪同进舱②火灾的潜在危险较大③不能在舱内进行治疗操作①不需在舱内进行治疗操作的各类病人②可用于新生儿及婴幼儿③可用于不能使用呼吸面罩的病人双人舱该型舱较少使用，其性能与单人舱基本相同婴儿舱纯氧0.1MPa 1 ＞80% 小巧灵活,便于移动,操作方便,易于隔离不适于危重患儿的治疗不需在舱内进行治疗措施的新生儿及婴儿图1-1 多人空气加压舱外景 m -2 多人舱内景图1-3 单人氧气加压舱图1-4 婴儿氧气加压舱二、氧舱的组成结构高压氧舱的组成结构包括舱体及相关的附属设备。

各种类型的高压氧舱其结构不尽相同，例如手术舱需具备开展手术治疗的一系列设备，潜水减压病治疗舱需有极高的耐压性能等，在此不予一一介绍。

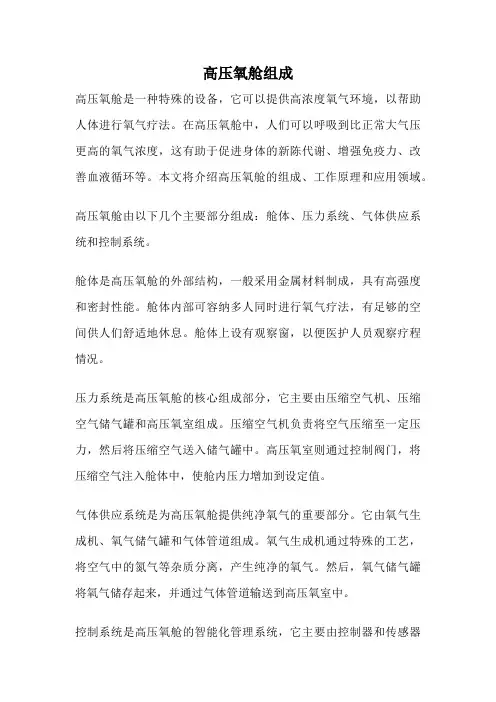

高压氧舱组成高压氧舱是一种特殊的设备，它可以提供高浓度氧气环境，以帮助人体进行氧气疗法。

在高压氧舱中，人们可以呼吸到比正常大气压更高的氧气浓度，这有助于促进身体的新陈代谢、增强免疫力、改善血液循环等。

本文将介绍高压氧舱的组成、工作原理和应用领域。

高压氧舱由以下几个主要部分组成：舱体、压力系统、气体供应系统和控制系统。

舱体是高压氧舱的外部结构，一般采用金属材料制成，具有高强度和密封性能。

舱体内部可容纳多人同时进行氧气疗法，有足够的空间供人们舒适地休息。

舱体上设有观察窗，以便医护人员观察疗程情况。

压力系统是高压氧舱的核心组成部分，它主要由压缩空气机、压缩空气储气罐和高压氧室组成。

压缩空气机负责将空气压缩至一定压力，然后将压缩空气送入储气罐中。

高压氧室则通过控制阀门，将压缩空气注入舱体中，使舱内压力增加到设定值。

气体供应系统是为高压氧舱提供纯净氧气的重要部分。

它由氧气生成机、氧气储气罐和气体管道组成。

氧气生成机通过特殊的工艺，将空气中的氮气等杂质分离，产生纯净的氧气。

然后，氧气储气罐将氧气储存起来，并通过气体管道输送到高压氧室中。

控制系统是高压氧舱的智能化管理系统，它主要由控制器和传感器组成。

控制器可以监测舱体内部的压力、温度和氧气浓度等参数，并根据预设的治疗方案，自动调节舱内的环境条件。

传感器则负责将这些参数信息传输给控制器，以实现对高压氧舱的精确控制。

高压氧舱的工作原理是利用高压和高浓度的氧气，通过呼吸进入人体，以促进身体的康复和疾病治疗。

当人们进入高压氧舱后，舱体内的压力会逐渐增加，同时舱内的氧气浓度也会增加。

这种高压高氧环境可以增加氧气在血液中的溶解度，从而提高氧气在组织和器官中的供应量。

高压氧舱在医疗领域具有广泛的应用。

首先，它被广泛用于氧气疗法，可用于治疗中枢神经系统损伤、呼吸系统疾病、循环系统疾病等。

其次，高压氧舱还可以用于康复训练，帮助康复患者恢复运动功能和日常生活能力。

此外，高压氧舱还被用于美容养生领域，可以改善皮肤质量、促进新陈代谢、减轻疲劳等。

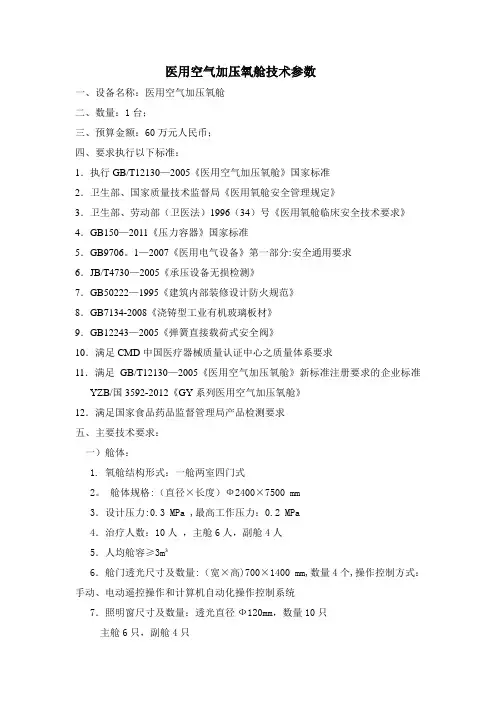

医用空气加压氧舱技术参数一、设备名称：医用空气加压氧舱二、数量：1台；三、预算金额：60万元人民币；四、要求执行以下标准：1．执行GB/T12130—2005《医用空气加压氧舱》国家标准2．卫生部、国家质量技术监督局《医用氧舱安全管理规定》3．卫生部、劳动部（卫医法）1996（34）号《医用氧舱临床安全技术要求》4．GB150—2011《压力容器》国家标准5．GB9706。

1—2007《医用电气设备》第一部分:安全通用要求6．JB/T4730—2005《承压设备无损检测》7．GB50222—1995《建筑内部装修设计防火规范》8．GB7134-2008《浇铸型工业有机玻璃板材》9．GB12243—2005《弹簧直接载荷式安全阀》10．满足CMD中国医疗器械质量认证中心之质量体系要求11．满足GB/T12130—2005《医用空气加压氧舱》新标准注册要求的企业标准YZB/国3592-2012《GY系列医用空气加压氧舱》12．满足国家食品药品监督管理局产品检测要求五、主要技术要求：一）舱体：1. 氧舱结构形式：一舱两室四门式2。
