2007版Excel制作柏拉图

Confidential
8
6. 進行上方座標軸的設定，選擇座標軸右鍵點座標軸格式，最大值即不良項目的個數
Confidential
9
7.進行直條圖的設置，選中柱形圖，右鍵選擇“資料數列格式”, 出現如右圖的框框，將“類別間距”調整為“無間距”
Confidential
10
調整後圖形如下，一個基本的柏拉圖就完成了
4
3.點擊右邊代表百分比的圖形，右鍵選擇“變更數列圖表類型”
Confidential
5
4.選擇帶有直線及資料標記的XY散布圖，然後確圖形如下
Confidential
7
5.再進行主座標及副座標軸的刻度設定，其中主座標軸的最大值就是表格裡數量的加總，最小值需設定為0，副座標最大值需設置為1，主副座標軸的主要刻度間距視情況而定
Confidential
11
8. 最後進行圖形的優化，包括字體,顏色,圖形大小及位置的調整，上方座標軸的隱藏等等. 其中立體的部分可以在開始插圖的時候就選擇立體直條圖
Confidential
12
Smarter. Greener. Together.
To learn more about Delta, please visit .
Office 2007 柏拉圖的制作
Delta_QA Date: Nov.21’2013
1.柏拉圖樣式如下，首先需制作如下圖的表格
Confidential
2.選擇包括不良項目,數量及百分比加總這三項，點插入直條圖，然後選擇群組直條圖，並確定
Confidential
繪制出的圖形如下
Confidential

EXCEL2007柏拉图制作步骤

案例三：市场占有率分析
背景：某公司需要分析其产品在不同地区的市场占有率
分析结果： . 发现不同地区的市场占有率差异 b. 找出市场占有率高的地区和原因 c. 制定针对性的市场策略和推广计划
数据来源：销售数据、市场调研数据等
步骤： . 导入数据到Excel2007 b. 使用数据透视表功能进行数据汇总和分类 c. 使用柏拉图功能进行可视化展示
趋势线分析问题
问题：趋势线无法正确显示数据
解决方案：检查数据是否正确确保数据格式正确
问题：趋势线无法显示所有数据
解决方案：调整趋势线参数确保所有数据都在趋势线范围内
问题：趋势线无法显示数据趋势
解决方案：检查数据是否具有趋势性确保数据具有趋势性
06
EXCEL2007柏拉图的实战案例分析
案例一：销售数据分析
风险管理：用于风险管理找出风险因素的关键因素
03
EXCEL2007制作柏拉图的步骤
准备数据
收集数据：收集需要分析的数据如销售数据、库存数据等
整理数据：将收集到的数据进行整理如分类、排序等
输入数据：将整理好的数据输入到EXCEL2007中
格式化数据：对输入的数据进行格式化如设置单元格格式、调整行高和列宽等
在“设计”选项卡中点击“添加图表元素”按钮
在“添加图表元素”对话框中勾选“数据标签”和“图例”选项
点击“确定”按钮完成数据标签和图例的添加
使用趋势线分析
保存优化后的柏拉图以便后续查看和分析
选择合适的趋势线类型如线性、对数、指数等
调整趋势线参数如趋势线颜色、线型、粗细等
打开EXCEL2007选择数据区域
在“子图表类型”中选择“饼图”选项
点击“确定”按钮完成图表类型的设置

07版Excel制作柏拉图

07版Excel制作柏拉图1、选中表格插入柱状图
2、在次柱上（较低的柱）点击右键，改变图表类型
3、选曲线图
4、选中曲线右击---设置格式
5、选“次坐标轴”
6、设置y轴，选中左侧数字点右键—设置格式
7、最大值、最小值选“固定”最大值改130（五个项目总数是130）
8、设置右侧数值，选中右击—设置格式，
最大值、最小值选固定----最大值改成1，右侧数值就会成为100%
9、点布局---坐标轴---次要坐标横轴----显示从左向右坐标轴，次坐标轴就会出现
10、选中次坐标轴，右击设置格式
11、选中---在刻度线上。

（这一步是为了让曲线起点落在y轴上）
把坐标轴标签---改为“无”(这一步是为了再次隐藏次坐标轴，我给忘了，嘻嘻)
12、在表格上添加一行，输入（这一步是为了让曲线起点落在0点上）
13、点击曲线，左侧表格就会出现蓝框框，
14、把累计百分比的蓝框框扩大至0%上
15、选中柱状图右击---设置
16曲线间距划到0%（这一步为了缩小柱状的间距）
17、成了！！！。

office20072010制作柏拉图(排列图)教程

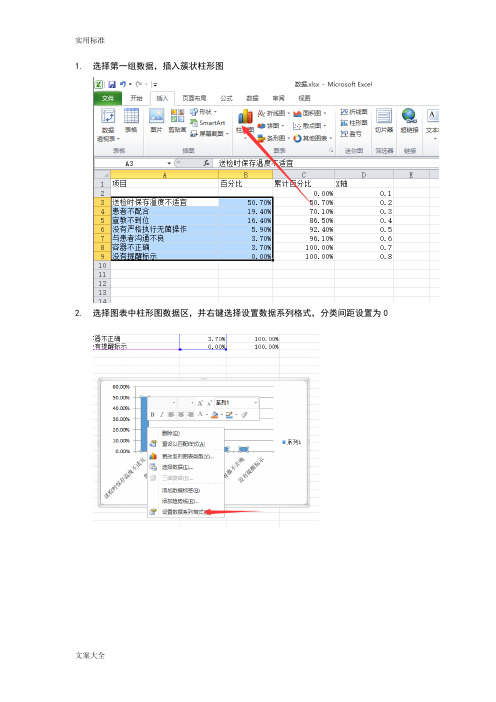

1.选择第一组数据，插入簇状柱形图
2.选择图表中柱形图数据区，并右键选择设置数据系列格式，分类间距设置为0
3.选择绘图区右键，选择数据
4.添加数据，系列名称随意，系列值为第二组数据
5.选择第二句数据柱形图，并在图标工具中找到设计——更改图标类型——折线图
6.选择折线图，并右键选择数据格式，系列选项中选择系列绘制在次坐标轴
7.点击图表，在图标工具中选择坐标轴——次要横坐标轴——显示从左到右坐标轴
8.选择次要坐标轴，右键——设置坐标轴格式
9.在坐标轴选项——坐标轴标签——无，位置坐标轴——在刻度线上
10.选择次要纵坐标轴右键——设置坐标轴格式
11.最小值与最大值设置为固定——0和1
12.同理设置主要纵坐标轴最小值为0，最大值为第一组数据之和
13.单个选择第一组数据柱形图——图标工具中的设置——形状填充——选择一种颜色
至此：柏拉图（排列图）已经完成。

如何制作柏拉图

.. 如何用Excel 2010制作柏拉图以下例详细讲解用Excel2010制作柏拉图.步骤1.首先要有一个表。

步骤2.在原先数据的基础上，在第一行项目下插入一条空行，如下图所示的第2行。

插入空行的目的，是为了将来得到0%那个点，然后在后面再插入一列，如下图所示的D列，算出累计百分比。

插入“累计百分比”的目的，是为了将来得到柏拉图中的折线。

以A3:B8单元格的内容为基础，创建基本的柱形图步骤3.下面添加百分比折线。

在图表上右键单击，点击“选择数据”点击左侧的“添加”系列名称这里我输入“累计百分比”,系列值选择D2:D8单元格都选择好以后，就可以看到，图表中出现了新的图案（图中红色部分），因为跟原来的数据相比，这些百分比数字很小，所以以柱状图显示的时候不是很明显，一会儿我们需要让它以折线图的形式显示出来..在刚刚添加的红色柱形图上右键单击，选择“更改系列图表类型”-“折线图”步骤4.然后在变成折线以后的图形上右键单击，选择“设置数据系列格式”，在“系列选项”中，选“次坐标轴”，这时候，图表自动添加了百分比的次Y 轴。

步骤5.在柱形图上右键单击，选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0，此时，柱形图各项目之间的间隙没有了步骤6. 最麻烦的一步：怎么加入80/20虚线？对于所需的虚线，我们可以在后期添加。

在“插入”-“形状”-“线条”后右击所添加的线条点击“设置形状格式”，选择你想要线条的类型、颜色等（但这样的弊端就是一调节图表，虚线就得重新调整）①在表格后加入一列，在我们重点要改善的项目对应的格子中输入累计百分比，这里我们可以看到我们重点要改善的项目的累计百分比是80.65%。

如图②在图表上右键单击，点击“选择数据”点击左侧的“添加”系列名称可以随便输入，这里我输入“8020”,系列值选择E2:E8单元格..③点击“确定”以后可以看到在累计百分比的折线图上多了一个绿色三角形，此时我们刚添加的8020还是折线图，现在我们把刚刚添加的8020改成散点图，这样我们才好添加我们需要的虚线。

用Excel2010制作柏拉图的方法

6
按住Ctrl键，选择图上蓝色区域数据，然后选择插入图表柱形图，得到这样一个图形，显示的只有系列1金额，没有系列2累计百分比，因为它的数值太小了，接下来，我们把它变出来
7
单选系列2，右键选择更改系列图表类型
8
选择需要的折线图
9
系列2的折线出现了，但它现在代表不了什么，下面让它变得有意义
10
2.在系列选项中选择次坐标轴
1.右键单击折线，选择设置数据系列格式
11
我们得到这样的图形，现在调整一下基本的样式
12
1.将系列选项通过右键或手动方式调整到适当位置
3.最大值为费用合计数值（2050）最小值为0
2.右键单击选择设置坐标轴格式，进行数据设定
4.与左边的纵轴调整方式一致最大值为1.0 最小值为0
13
2.将分类间距调整为0
1.右键单击选择设置数据格式
这就是基本的样式
14
2.将数据区域扩展到E3 方法：按住蓝色区域右上角或左上角的小方块即可将蓝色区域扩大
1.点击折线，累计百分比数据区域在表格中显现，（蓝色区域）
3.变化完成后
开始调整折线起点和终点的位置
15
1.右键单击图表选择“选择数据” 3.更改完成后
1.左键点击图标区域
19
1.右键单击图表上出现这些数据选择设置坐标轴格式
3.坐标轴标签选无，可以把次X坐标轴数据隐形
这些显示的数据就是次X坐标轴，柏拉图做完后，需要把这些数据隐形
2.选定在刻度线上
20
柏拉图基本完成，我们还可以利用右键功能将柱形和折线的数值显示出来
21
22
2.在编辑中将系列1、2的名称更改 5.再点击编辑，进入

EXCEL07版制作柏拉图过程

選中Y軸百分比刻度，右擊鼠標鍵，左擊「設置坐標軸格式」
將「坐標軸選項」之「最大值」由「自動」變更為「固定」值為「 1.0 」，關閉對話框
柏拉圖基本完成，再更改系列名稱
選中「系列」框，右擊鼠標鍵，左擊「選擇數據」
選中「系列１」，左擊「編輯」
輸入「系列名稱」為「不良數」，並「確定」

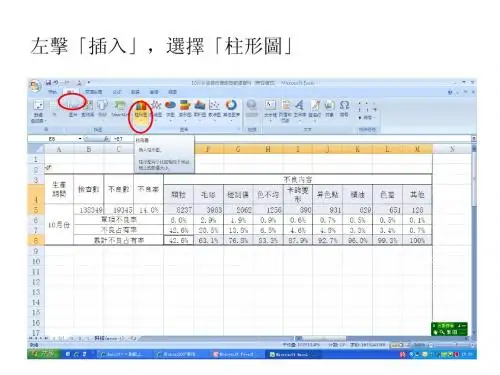

左擊「插入」，選擇「柱形圖」
左擊「柱形圖」，選擇「二維柱形圖」之「簇狀柱形圖」左擊鼠標鍵
鼠標箭頭指向柱形圖，右擊鼠標鍵，選擇「設置數據系列格式」左擊鼠標鍵
選擇『系列繪制在』之『次坐標軸』，關閉界面
選中紅色「柱狀圖」，點擊鼠標右鍵，選擇更改系列圖表類型」，點擊鼠標左鍵
選擇「更改系列圖表類型」，左擊「確定」
選中「系列２」，左擊「編輯」
輸入「系列名稱」為「不良率」，並「確定」
左擊「確定」，關閉對話框
完成「系列名稱」更改
調整柏拉圖內框與外框大小，以及「系列名稱」位置，完成柏拉圖的制作。

office2007制作直方图.柏拉图.管制图方法

柏拉图，直方图，管制图绘制方法目录第一章柏拉图制作方法 (3)1.1、制作方法 (3)1.2、举例说明 (3)第二章直方图制作方法 (7)2.1、直方图的制作步骤 (7)2.2、举例说明 (8)第三章管制图制作说明 (11)3.1、各个管制图界限一览表 (11)3.2、符号说明 (12)3.3、绘制管制图的步骤 (13)3.4、管制图使用时之注意事项 (13)3.5、举例说明 (14)第一章柏拉图制作方法1.1、制作方法1、收集制作柏拉图需要的数据，分类输入表格。

2、将数据按照由小到大的顺序排列3、以此计算出这些数据的累积数目和累积百分率。

4、选择需要的数据生成柱状图。

5、选择累积百分比，将图表类型变为折线形式。

6、更改两个纵坐标值将累积百分比的的最大值改为1；将发生数据的最大值改为发生数据的累计最大值，或大于等于累计最大值。

7、调整图之间的间隙，美化图形生成柏拉图。

1.2、举例说明第二步：选择项目，不良数量，累计百分比生成柱状图。

第三步：在图上选择累计百分比图形，点击鼠标右键，选择更改图标类型，以此选择带标记的折线图。

将累计百分比的柱状图变为折线图。

第四步：更改成折线图后，选中折线图，在右键里面选择“设置数据系列格式”随后选择“次坐标轴”得到如下图像。

第五步：选择累积百分比的坐标轴，点击右键选择“设置坐标轴格式”。

在里面将最大值改为1，最小值为0，其他可按照需求或选择默认设置。

选择数量坐标轴，点击右键选择“设置坐标轴格式”在里面将最大值设置为大于或等于累计不良数的最大值。

最小值和间隔可按照需要选择。

得到如下图形。

第六步：选中图形点击右键选择“设置数据系列格式”在里面将“分类间隔”调整为零。

双击每个柱子选择不同的颜色可以改变每个柱子的颜色。

最后调整后得到如下图形。

第七步：如果要清晰的表达数据，可点击右键在图形上面添加数据标签。

第二章直方图制作方法直方图主要用来统计一组数据在某个范围内出现的次数，显示数据在各个区间的分布。

Office_2010绘画柏拉图教程

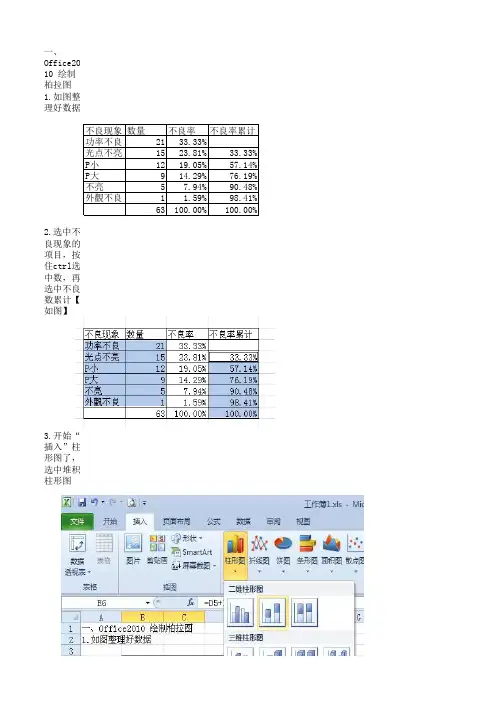

一、Office2010 绘制柏拉图1.如图整理好数据不良现象数量不良率不良率累计功率不良2133.33%光点不亮1523.81%33.33%P小1219.05%57.14%P大914.29%76.19%不亮57.94%90.48%外觀不良1 1.59%98.41%63100.00%100.00%2.选中不良现象的项目，按住ctrl选中数，再选中不良数累计【如图】3.开始“插入”柱形图了，选中堆积柱形图松开鼠标，效果图如下选中系列2，【如图】。

更改系列图表类型更改系列图表类型，选中“XY散点图”的第四个。

51015功率不良光点不亮P 小P 大不亮外觀不良系列2系列1效果如图4.删除“图例”；柱形图分类间隔调成0%边框颜色选实线【如图】5.鼠标选中左侧y轴，右键，选“设置”坐标格式。

如图0.00%20.00%40.00%60.00%80.00%100.00%120.00%0510152025系列1系列20.00%20.00%40.00%60.00%80.00%100.00%120.00%0510152025功率不良光点不亮P 小P 大不亮外觀不良6.效果如图。

同样将右边Y轴设置鼠标点在网格线上，右键，选择“删除”网格线7.选中图，工具栏会出现“图表工具”，选择“布局”→“坐标轴”→“次要横坐标轴”→“显示默认坐标轴”0.00%10.00%20.00%30.00%40.00%50.00%60.00%70.00%80.00%90.00%100.00%0102030405060功率不良光点不亮P 小P 大不亮外觀不良8.效果如图.将次要横坐标的坐标轴选项，最大值设置为6，坐标轴标签选择“无”9.最后，选中图。

从工具栏的“图标工具”→“布局”→图表标题同样设置坐标轴标题0%10%20%30%40%50%60%70%80%90%100%0102030405060功率不良光点不亮P 小P 大不亮外觀不良大功告成“显示默认坐标轴”。

柏拉图制作(EXECL2007)

第十五步：柏拉图制作—折线图—不良数折线图调整为柱形图
1、鼠标左键点击不良数的蓝色带点的折线区域。 2、点鼠标右键。 3、点选“更改系列图表类型”。 4、点选“柱形图”。 5、点选“第一种柱形图”。 6、点“确定”。
第十六步：柏拉图制作—折线图—不良数折线图调整为柱形图—柱形图间距调整
1、点击图表中的不良数蓝色“柱形图”。 2、再点右键。 3、点选“设置数据系列格式”。
右部的次要坐标轴刻度线的调整方法也同上。
第十八步：柏拉图调整—添加80/20线
从插入栏用手工按80/20原则划出红色虚线。
一个标准的柏拉图就完成了，但可继续往下优化。
柏拉图美化1—主要网格线调整为虚线
1、点击图表中的横向网格线。 2、点鼠标右键。 3、点选“设置网格线格式”。
柏拉图美化1—主要网格线调整为虚线
第十三步：柏拉图制作—折线图—生成次坐标轴—次坐标轴调整
1、鼠标左键点击图表上右边的垂直轴（次坐标轴）。
第十三步：柏拉图制作—折线图—生成次坐标轴—次坐标轴调整
2、点鼠标右键。3、点选“设置坐标轴格式”。
第十三步：柏拉图制作—折线图—生成次坐标轴—次坐标轴调整
4、在坐标轴选项中：最大值、最小值、主要刻度单位、次要刻度单位等目前都是自动。
按上页的方法逐项调整如左图。
第八步：统计表—累计不良率计算
1、在“累计不良率”第一输入计算公式。 2、点 “Enter”。
第八步：统计表—累计不良率计算
3、在“累计不良率”第二行输入计算公式。 4、点“Enter”。
第八步：统计表—累计不良率计算
5、鼠标移动到 “48.9%”的右下部（此时右下部区域出现小的 “+”字符号）。 6、鼠标左键点住该“+”符号，并下拉到序号第 11格。
