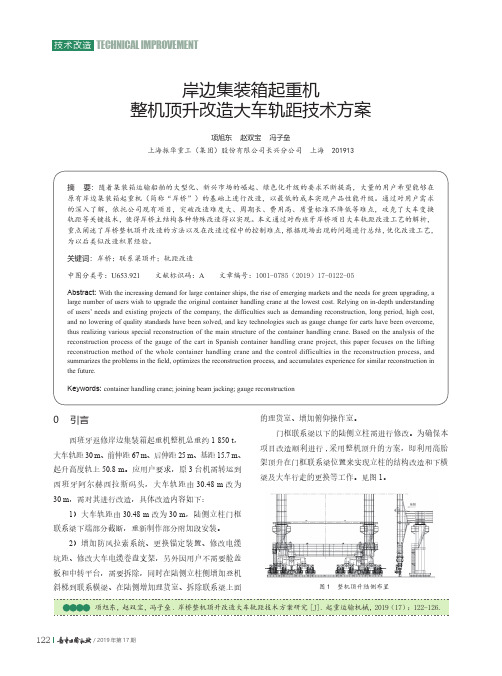

岸边集装箱起重机整机顶升改造大车轨距技术方案项旭东 赵双宝 冯子垒上海振华重工（集团）股份有限公司长兴分公司 上海 201913摘 要：随着集装箱运输船舶的大型化、新兴市场的崛起、绿色化升级的要求不断提高，大量的用户希望能够在原有岸边集装箱起重机（简称“岸桥”）的基础上进行改造，以最低的成本实现产品性能升级。
通过对用户需求的深入了解，依托公司现有项目，突破改造难度大、周期长、费用高、质量标准不降低等难点，攻克了大车变换轨距等关键技术，使得岸桥主结构各种特殊改造得以实现。
本文通过对西班牙岸桥项目大车轨距改造工艺的解析，重点阐述了岸桥整机顶升改造的方法以及在改造过程中的控制难点，根据现场出现的问题进行总结，优化改造工艺，为以后类似改造积累经验。
关键词：岸桥；联系梁顶升；轨距改造中图分类号：U653.921 文献标识码：A 文章编号：1001-0785（2019）17-0122-05Abstract: With the increasing demand for large container ships, the rise of emerging markets and the needs for green upgrading, alarge number of users wish to upgrade the original container handling crane at the lowest cost. Relying on in-depth understanding of users’ needs and existing projects of the company, the difficulties such as demanding reconstruction, long period, high cost, and no lowering of quality standards have been solved, and key technologies such as gauge change for carts have been overcome, thus realizing various special reconstruction of the main structure of the container handling crane. Based on the analysis of the reconstruction process of the gauge of the cart in Spanish container handling crane project, this paper focuses on the lifting reconstruction method of the whole container handling crane and the control difficulties in the reconstruction process, and summarizes the problems in the field, optimizes the reconstruction process, and accumulates experience for similar reconstruction in the future.Keywords: container handling crane; joining beam jacking; gauge reconstruction0 引言西班牙返修岸边集装箱起重机整机总重约1 850 t ，大车轨距30 m 、前伸距67 m 、后伸距25 m 、基距15.7 m 、起升高度轨上50.8 m 。
F=π2EIυLK2(3)式中,E为弹性模量,45钢为2.1ˑ105MPa;v为安全系数,取3.5;L k为自由弯曲长度,mm;I为面积矩,mm4,对于圆截面I=πd464=3.01718ˑ108mm4; d为活塞杆直径,mm㊂计算得F=21360kN>2330kN,安全系数达到3.5,完全满足油缸的工作要求㊂油缸筒壁厚度校核,根据公式:δ=PD2.3σP-3P(4)式中,P为工作压力,取25MPa;D为缸径,0.35m;σp为材料许用应力,355MPa㊂计算结果δ=11.8mm;按照试验压力31.5MPa,计算得δ=15.3mm㊂实际油缸筒壁厚度是35mm,强度满足要求㊂4㊀结语针对短后悬装船机俯仰装置的液压油缸和其液压系统设计进行了较为深入的载荷分析㊁设计计算和稳定性校核,确保装船机的安全风险为零,并且能够从经济效益上做到最优化,为类似工况的装船机俯仰装置设计提供一定的参考㊂参考文献[1]㊀机械设计手册编委会.机械设计手册新版第4卷[M].北京:机械工业出版社,2007.[2]㊀张质文,虞和谦,王金诺,等.起重机设计手册[M].北京:中国铁道出版社,1997.[3]㊀王益群,高殿荣.液压工程师技术手册[M].北京:化学工业出版社,2010.张金贵:200125,上海浦东新区东方路3261号收稿日期:2021-07-12DOI:10.3963/j.issn.1000-8969.2022.01.007岸边桥式集装箱起重机驱动机构卷筒轴承座优化设计范东风上海振华重工(集团)股份有限公司㊀㊀摘㊀要:针对现有岸边集装箱起重机三大驱动机构卷筒轴承座出现焊缝开裂和地脚螺栓断裂现象,提出一种卷筒轴承座优化设计方案㊂优化后的卷筒轴承座具有传力简便㊁工艺性好㊁装配调整方便㊁绿色制造等优点㊂㊀㊀关键词:岸边集装箱起重机;驱动机构;卷筒轴承座;优化设计Optimization Design of Drum Bearing Seat of Driving Mechanismof Quayside Bridge Container CraneFan DongfengShanghai Zhenhua Heavy Industries Co.,Ltd.㊀㊀Abstract:Aiming at the cracking of the weld seam and the fracture of the anchor bolts in the drum bearing seat of the three major driving mechanisms of the existing quayside container crane,an optimized design scheme of the drum bear-ing seat is proposed.The optimized drum bearing seat has the advantages of simple force transmission,good manufacturabili-ty,convenient assembly and adjustment,and green manufacturing.㊀㊀Key words:quayside container crane;drive mechanism;drum bearing seat;optimal design1㊀引言起升缠绕系统㊁俯仰缠绕系统㊁小车缠绕系统是岸边桥式集装箱起重机(以下简称岸桥)的三大核心缠绕系统,其运行驱动力来源于布置在岸桥机器房中的三大驱动机构[1]㊂驱动机构由驱动电71港口装卸㊀2022年第1期(总第262期)博看网 . All Rights Reserved.机㊁减速箱㊁钢丝绳缠绕卷筒㊁卷筒轴承座㊁制动器等组成,其中卷筒轴承座在驱动机构中起着至关重要的作用,决定卷筒运动是否平稳,影响岸桥作业效率㊂某型岸桥原有三大驱动机构卷筒轴承座,自2006年使用至今,出现卷筒轴承座焊缝开裂或地脚螺栓断裂现象,经过现场分析,发现卷筒轴承座存在一些问题㊂为了降本增效,提升产品质量,需要对原有三大驱动机构卷筒轴承座进行优化设计㊂2㊀原有卷筒轴承座问题分析2.1㊀原轴承座概述原有三大驱动机构卷筒轴承座分为上轴承座体㊁下轴承座体㊁底座㊁调整垫㊁抗剪块以及轴承相关安装组件(见图1)㊂上轴承座体和下轴承座体通过螺柱连接,下轴承座体㊁底座和调整垫通过6组地脚螺栓连接㊂卷筒轴承座承受的剪力主要由抗剪块承受,弯矩则由地脚螺栓副承受㊂下轴承座体上部厚板结构形状不规则,与下面两侧翼缘板焊接㊂1.上轴承座体㊀2.下轴承座体㊀3.地脚螺栓副㊀4.抗剪块5.底座㊀6.调整垫图1㊀原有三大驱动机构卷筒轴承座2.2㊀现场问题与原因分析三大驱动机构卷筒轴承座在码头各种复杂工况长期作业情况下基本完好,但在一些大型岸桥尤其是双起升的岸桥出现了卷筒轴承座结构开裂或地脚螺栓断裂现象,这些卷筒轴承座开裂具有以下共同特点:①均发生在牵引式小车驱动卷筒轴承座;②轴承座均承受正反方向的牵引力,即承受交变疲劳载荷作用,属于疲劳开裂[2];③卷筒轴承座焊缝开裂位置基本都在厚薄板对接位置;④地脚螺栓断裂均在卷筒轴承座底座两侧最远端和靠近远端的螺栓位置㊂通过对原有卷筒轴承座现场问题分析,在设计上有以下几点不足之处㊂(1)原卷筒轴承座设计未能充分考虑轴承座所承受的工况,主起升机构㊁俯仰机构用卷筒轴承座均承受外力引起的单向拉力,以及拉力引起的弯矩,疲劳工况属于横幅应力疲劳;而小车驱动机构用卷筒轴承座则承受外力引起正反2个方向的拉力,以及正反两向拉力引起的正反弯矩,属于交变应力疲劳工况㊂(2)主结构厚薄板对接位置处理不好,没有对重要位置焊缝提出检测要求,实际制作焊缝不能保证焊接质量,无法满足实际需要的焊缝强度[3]㊂(3)主支架结构未按照力学分析合理布置,支架两侧腹板距离不够大,中间筋板多余㊂(4)地脚螺栓分布不合理,受力分布失衡,中间部分地脚螺栓作用不大,外侧地脚螺栓受力过大;地脚螺栓连接孔不具可调整性,不利于安装定位和调整㊂3㊀卷筒轴承座创新优化岸桥三大驱动机构轴承座创新优化工作主要解决现有轴承座存在的问题,提高产品设计质量,避免再次发生主结构疲劳开裂或地脚螺栓断裂,减少维护成本,同时考虑轴承座的适用性和普及性,有利于创新优化产品在岸桥及其他产品上推广和应用㊂3.1㊀创新优化方案首先从三大驱动机构工况和轴承座工况分析出发,理清系统中所有载荷,然后对各种工况下轴承座整体受力㊁主结构受力㊁地脚螺栓受力进行计算分析,根据计算分析结果,合理设计主结构形式和地脚螺栓布置,确定主结构㊁底座焊接焊缝形式和要求㊂同时向生产单位了解现有轴承座现场工艺㊁制作和装配等情况和存在的问题,进而对轴承座进行创新优化,设计了新的岸桥三大驱动机构卷筒轴承座(见图2)㊂相对现有轴承座,优化后的岸桥三大驱动机构卷筒轴承座有以下几点创新㊂(1)安装轴承处厚板形式不同,创新优化的轴承座采用圆形结构,不同于原有轴承座多边形结构;两侧腹板与厚板连接处定位在轴承中心位置,避免了厚薄板之间的焊缝承受弯矩载荷,减少或避免焊缝开裂机会㊂(2)主结构取消了中间不承受弯矩载荷的筋板,对主结构㊁底座重要焊缝进行了合理分布,尤其81Port Operation㊀2022.No.1(Serial No.262)博看网 . All Rights Reserved.1.上轴承座体㊀2.下轴承座体㊀3.地脚螺栓副㊀4.抗剪块㊀5.底座㊀6.调整垫图2㊀新卷筒轴承座结构是厚薄板连接处焊缝,主结构翼缘板和中间腹板同下部底板的焊缝,底座与基础的焊缝㊂(3)根据受力情况对轴承座上座和下底座中间联接处的调整垫做了分段处理,减少调整垫加工面㊂(4)轴承座上座和下底座联接螺栓孔分别做了2个方向腰型孔,可以微调上下座位置;且将联接螺栓分布在受力位置,取消了靠近中间位置受力不大的螺栓㊂3.2㊀轴承座有限元计算分析为了更准确反映创新优化的三大驱动机构卷筒轴承座受力情况,采用有限元计算软件ANSYS 中Solid45实体单元对卷筒轴承座进行实体建模计算分析㊂载荷主要考虑钢丝绳拉力,拉力按照100kN计算,计算分析结果见图3㊂图3㊀新型轴承座结构应力从计算分析结果来看,创新优化设计的三大机构驱动卷筒轴承座结构应力很小,尤其是厚薄板相接位置㊂4㊀创新优化卷筒轴承座的经济效益分析创新优化设计的三大驱动机构卷筒轴承座有效解决了原有装置存在的不足之处,结构更简明,布置更合理㊂轴承座上座和下底座中间连接处的调整垫是非整体式,减少调整垫加工面加工量㊂根据受力分析结果,取消了不承受弯矩载荷的中间筋板和底座中间筋板,减少材料成本和焊接成本㊂创新优化的卷筒轴承座可大幅提高三大驱动机构系统装配效率㊂原有三大驱动机构驱动装配时,需要先找正划线定位轴承座下底座,预先点焊轴承座㊂安装上轴承座时找正位置,必须再次调整下底座的位置,需要刨掉预焊焊缝,调整下底座后再次焊接下底座㊂创新优化的卷筒轴承座上座和下底座连接螺栓孔分别做了不同方向的腰型孔㊂找正划线定位轴承座下底座直接和基础完全焊接,安装轴承座上座时,根据实际工况可以前后左右微调位置,减少整体装配二次划线,无需破坏焊缝再次焊接,大幅度节约安装调整轴承座的时间和人工成本,提高安装准确度和装配效率㊂目前,创新优化的三大驱动机构卷筒轴承座已在国内外岸桥项目上推广应用,有效减少或避免了以后项目的三大驱动机构卷筒轴承座出现结构开裂和螺栓副断裂现象,减少或避免了后期维护成本㊂该卷筒轴承座的通用性好,可应用到轨道式龙门起重机和轮胎式龙门起重机产品上,减少同类产品设计和开发成本㊂5㊀结语创新优化后的三大驱动机构卷筒轴承座具有受力合理㊁工艺性好㊁装配调整方便㊁绿色制造等优点,大幅节省了设计㊁工艺㊁制作㊁装配及售后维护的时间和成本,为全面提高岸桥产品质量提供了技术支持㊂参考文献[1]㊀符敦鉴.岸边集装箱起重机[M].武汉:湖北科学技术出版社,1997.[2]㊀陈传尧.疲劳与断裂[M].武汉:华中科技大学出版社,2011.[3]㊀董达善.起重机金属结构[M].上海:上海交通大学出版社,2011.范东风:200125,上海市东方路3261号收稿日期:2021-07-16DOI:10.3963/j.issn.1000-8969.2022.01.00891港口装卸㊀2022年第1期(总第262期)博看网 . All Rights Reserved.。

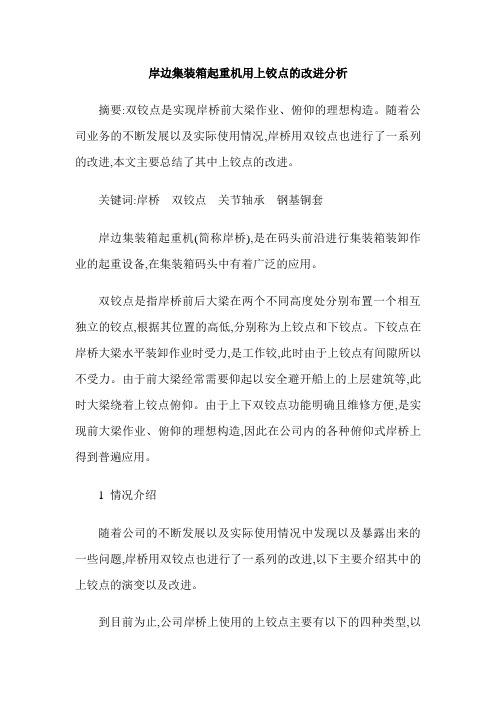

岸边集装箱起重机用上铰点的改进分析摘要:双铰点是实现岸桥前大梁作业、俯仰的理想构造。
随着公司业务的不断发展以及实际使用情况,岸桥用双铰点也进行了一系列的改进,本文主要总结了其中上铰点的改进。
关键词:岸桥双铰点关节轴承钢基铜套岸边集装箱起重机(简称岸桥),是在码头前沿进行集装箱装卸作业的起重设备,在集装箱码头中有着广泛的应用。
双铰点是指岸桥前后大梁在两个不同高度处分别布置一个相互独立的铰点,根据其位置的高低,分别称为上铰点和下铰点。
下铰点在岸桥大梁水平装卸作业时受力,是工作铰,此时由于上铰点有间隙所以不受力。
由于前大梁经常需要仰起以安全避开船上的上层建筑等,此时大梁绕着上铰点俯仰。
由于上下双铰点功能明确且维修方便,是实现前大梁作业、俯仰的理想构造,因此在公司内的各种俯仰式岸桥上得到普遍应用。
1 情况介绍随着公司的不断发展以及实际使用情况中发现以及暴露出来的一些问题,岸桥用双铰点也进行了一系列的改进,以下主要介绍其中的上铰点的演变以及改进。
到目前为止,公司岸桥上使用的上铰点主要有以下的四种类型,以下进行逐一分析。
1.1 整体式关节轴承此种上铰点为整体支座,但多个项目反映基地加工制作时装配困难、岸桥实际使用后有异常响声等问题(见图1)。
1.2 剖分式关节轴承为解决整体式支座出现的装配困难问题,公司将此种整体式上铰支座改成了剖分式,并用螺柱将上下剖分座连接起来(见图2)。
由于连接面需要安装足够的螺柱,以抵抗可能出现的上拔力,因此这种剖分式上铰点支座的耳板需要设计得足够厚,重量也就比整体式要重一些。
以上两种上铰点都是使用关节轴承。
关节轴承承载能力较高,但是装配复杂,局部结构复杂,但使得可以发生相对转动的面增加到3个,难以保证不该转动的面不转。
如何保证关节轴承的相对转动只能发生在内外圈球面之间,而不是在内圈与轴之间和外圈与座孔之间产生转动？这一直是个没有解决好的问题。
而且,关节轴承球面润滑不良情况下工作一段时间后,由于阻力增大,易发生轴端盖端面键槽不堪重负发生啃坏,且键槽错位、键损坏等现象,关节轴承出现不同程度的损坏。
大参数桁架式岸边集装箱起重机主梁截面选型分析*林伟华 孙亚平 郭晓伟上海振华重工（集团）股份有限公司 上海 200125摘 要：岸边集装箱起重机设备的大型化对码头基建承载能力以及设备防风安全提出了更高要求，采用桁架式主梁设计的岸边集装箱起重机设备质量轻，迎风面积小，是岸边集装箱起重机设备大型化与绿色化升级的有效解决方案。
文中通过Ansys 软件对矩形四片式和矩形三片式2种截面的岸边集装箱起重机桁架主梁进行计算，对比分析了这2种截面的刚度力学性能特点及其在岸边集装箱起重机主梁中的应用条件，为大参数桁架式岸边集装箱起重机的主梁截面选型提供了依据。
关键词：岸边集装箱起重机；桁架式；四片闭口式截面；三片开口式截面；刚度中图分类号：U653.921 文献标识码：A 文章编号：1001-0785（2023）08-0058-06Abstract: The large-scale quayside container crane equipment puts forward higher requirements for the bearing capacity of wharf infrastructure and the wind safety of the equipment. The quayside container crane with truss girder is light in weight and small in windward area, which is an effective solution for the large-scale and green upgrade of quayside container crane equipment. The truss girder of the quayside container crane with rectangular four-piece and rectangular three-piece sections is calculated by Ansys software, and the stiffness mechanical characteristics of these two sections and their application conditions in the quayside container crane girder are compared and analyzed, which provides a basis for the selection of the girder section of the large-parameter truss quayside container crane.Keywords: quayside container crane; truss type; four closed sections; three-piece open section; stiffness0 引言近年来，随着集装箱船舶日益大型化，使其装卸设备岸边集装箱起重机（以下简称岸桥）的外伸距、起升高度、起重量等参数也随之不断增大。

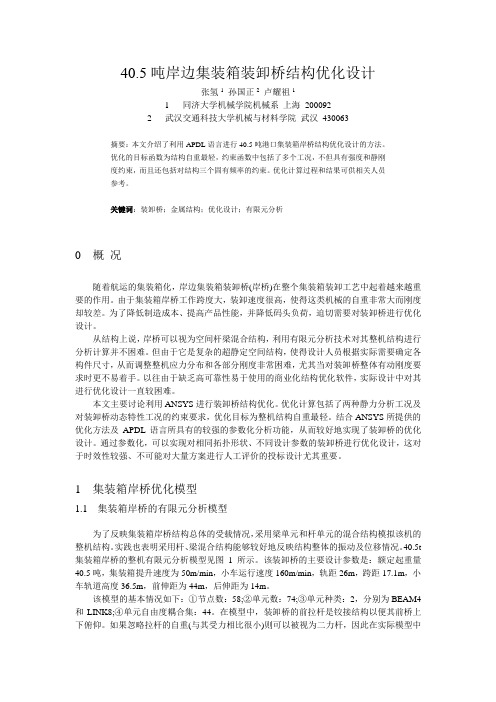

40.5吨岸边集装箱装卸桥结构优化设计张氢1孙国正2卢耀祖11 同济大学机械学院机械系上海2000922 武汉交通科技大学机械与材料学院武汉430063摘要：本文介绍了利用APDL语言进行40.5吨港口集装箱岸桥结构优化设计的方法。
优化的目标函数为结构自重最轻，约束函数中包括了多个工况，不但具有强度和静刚度约束，而且还包括对结构三个固有频率的约束。
优化计算过程和结果可供相关人员参考。
关键词：装卸桥；金属结构；优化设计；有限元分析0 概况随着航运的集装箱化，岸边集装箱装卸桥(岸桥)在整个集装箱装卸工艺中起着越来越重要的作用。
由于集装箱岸桥工作跨度大，装卸速度很高，使得这类机械的自重非常大而刚度却较差。
为了降低制造成本、提高产品性能，并降低码头负荷，迫切需要对装卸桥进行优化设计。
从结构上说，岸桥可以视为空间杆梁混合结构，利用有限元分析技术对其整机结构进行分析计算并不困难。
但由于它是复杂的超静定空间结构，使得设计人员根据实际需要确定各构件尺寸，从而调整整机应力分布和各部分刚度非常困难，尤其当对装卸桥整体有动刚度要求时更不易着手。
以往由于缺乏高可靠性易于使用的商业化结构优化软件，实际设计中对其进行优化设计一直较困难。
本文主要讨论利用ANSYS进行装卸桥结构优化。
优化计算包括了两种静力分析工况及对装卸桥动态特性工况的约束要求，优化目标为整机结构自重最轻。
结合ANSYS所提供的优化方法及APDL语言所具有的较强的参数化分析功能，从而较好地实现了装卸桥的优化设计。
通过参数化，可以实现对相同拓扑形状、不同设计参数的装卸桥进行优化设计，这对于时效性较强、不可能对大量方案进行人工评价的投标设计尤其重要。
1 集装箱岸桥优化模型1.1 集装箱岸桥的有限元分析模型为了反映集装箱岸桥结构总体的受载情况，采用梁单元和杆单元的混合结构模拟该机的整机结构。
实践也表明采用杆、梁混合结构能够较好地反映结构整体的振动及位移情况。
40.5t 集装箱岸桥的整机有限元分析模型见图1所示。
基于灵敏度的岸边集装箱起重机结构动态性能优化设计林伟华; 邓锐【期刊名称】《《港口装卸》》【年(卷),期】2019(000)005【总页数】4页(P10-13)【关键词】岸边集装箱起重机; 灵敏度分析; 动态性能; 自振频率; 优化设计【作者】林伟华; 邓锐【作者单位】上海振华重工(集团)股份有限公司【正文语种】中文1 引言随着国际航运业的发展，集装箱运输船舶的不断增大，码头岸边集装箱起重机(以下简称岸桥)也朝着大型化、高效率的方向不断升级发展。
岸桥起升高度、外伸长度等参数的增大，使其自身重量也随之增加，导致岸桥刚度及动态性能急剧下降，加上搬运作业速度的提升，岸桥工作时容易出现振动问题，不但给岸桥结构安全带来隐患，同时也影响岸桥操作的舒适性及工作效率。
为此，在设计阶段对岸桥进行动态性能的评估与优化显得愈加重要。
本文基于ANSYS有限元软件分析大型岸桥整机结构的动态性能，并进行优化设计，在提升岸桥动态性能的同时减少岸桥的设计重量，提升其可靠性及经济性。
2 岸桥结构有限元分析2.1 岸桥结构和基本参数2.1.1 岸桥结构以上海振华重工某型岸桥为例进行分析。
整个岸桥的基本结构简图见图1，主要由海陆侧门框、联系横梁、门框撑管、前大梁、后大梁、拉杆系统等组成。
1.海侧门框2.陆侧门框3.联系横梁4.门框撑管5.前大梁6.后大梁7.拉杆系统图1 岸桥结构简图2.1.2 基本参数该岸桥主材采用Q345钢，起升额定载荷65 t,起升小车总重25 t,起升吊具重18 t。
起重机尺寸主要参数见表1。
表1 岸桥主参数参数名数值轨距/m30后伸距/m15前伸距/m52起升高度/m38额定载荷/t652.1.3 有限元模型本次建模采用Beam44和Link8一维单元建立。
Beam44单元基于欧拉-伯努利梁理论，具有轴向拉压、弯曲及扭转功能，用来模拟岸桥门框、撑管、联系梁和前后大梁部分；Link8为杆单元，只能承受轴向拉压不能承受弯矩，用来模拟岸桥拉杆系统。
