海上风电项目海底电缆敷设流程及技术要点海上风电项目正逐渐成为可再生能源领域的重要发展方向。
这些项目需要大量的电力输送，因此海底电缆的敷设成为项目顺利进行的重要环节。
本文将详细介绍海上风电项目海底电缆敷设的流程及技术要点。
一、海上风电项目海底电缆敷设流程1. 前期准备：在正式进行海底电缆敷设之前，需要进行一系列的前期准备工作。
包括项目评估、方案设计、设备选型、施工计划制定等。
同时还需要办理相关的手续、取得必要的许可证和执照。
2. 海底勘测：在确定具体的敷设方案之前，需要进行海底勘测工作。
通过潜水员、水下机器人或声纳技术等手段，对海底地貌、海底沉积物、地形地貌、水流、海底生态等进行详细调查，为后续工作提供数据支持。
3. 终端站建设：海上风电项目通常会建设终端站，用于收集、转换和传输电力。
终端站通常位于离岸一段距离的海上。
在建设终端站时，需要考虑供电稳定性、设备可靠性、紧急维修等因素。
4. 电缆铺设：电缆是海上风电项目的关键组成部分，也是保障电力传输的主要通道。
电缆铺设通常采用海上敷设和海底沉贮两种方式。
海上敷设是指将电缆从陆地或者终端站铺设到风力发电设备的过程，而海底沉贮则是指将电缆从终端站直接沉入海底的过程。
在进行电缆敷设时，需要使用专业的敷设船只、潜水器材以及终端连接设备。
5. 电缆连接：在完成电缆敷设之后，需要进行电缆的连接工作。
通常会使用特殊的连接器将电缆末端连接到风力发电设备或终端站的相应设备上。
同时还需要进行电缆的绝缘、密封等处理，确保连接的可靠性和防水性。
6. 电缆测试：在完成电缆连接后，需要进行电缆的测试工作，以确保电缆正常工作。
电缆测试通常包括绝缘测试、导通测试、载流能力测试等。
只有通过了严格的测试，才能保证电力的可靠传输。
7. 运行维护：海上风电项目的海底电缆一旦敷设完毕，就需要进行日常的运行维护工作。
这包括定期巡检、故障排除、维修维护等工作。
同时还需要建立起完善的巡检、维护记录体系，以便及时发现和解决潜在问题。
水底电缆的敷设方法
水底电缆是指在水下敷设的电缆,常用于海洋工程、港口、河流、湖泊、水库等场合的通信、电力、监控等应用。
水底电缆敷设需要考虑到复杂的水下环境,包括水下压力、温度、盐度、水流等因素,同时还需要保证电缆的安全性和可靠性。
水底电缆敷设的方法主要包括以下几种:
1. 直接敷设:在陆地上直接将电缆埋设到水底,这种方法适用于电缆长度较短、敷设位置较固定的情况。
2. 浮标敷设:在敷设电缆的岸边设置浮标,将电缆浮在水面上,通过机械手段将电缆拉紧固定,这种方法适用于电缆长度较长、敷设位置不确定的情况。
3. 海底电缆隧道敷设:在海底挖设隧道,将电缆穿过海底,这种方法适用于长距离、复杂海底环境的电缆敷设。
4. 敷设在水下管道中:将电缆敷设在水下管道中,这种方法适用于通信、电力等管道系统的电缆敷设。
在水底电缆敷设过程中,需要注意以下几点:
1. 电缆选型:根据敷设场合、电缆长度、通信协议等因素选择合适的电缆类型和规格。
2. 电缆固定:采用锚固、拉锚、固定支架等方式对电缆进行固定,保证电缆的稳定性和安全性。
3. 电缆保护:采用防水、防潮、防腐等措施对电缆进行保护,防止电缆受到损坏。
4. 监测和控制:对敷设的水底电缆进行监测和控制,确保其正常运行和安全
运行。
水底电缆敷设是一项复杂的工程,需要充分考虑水下环境的复杂性和安全性,采用科学合理的方法进行敷设,确保电缆的稳定运行和安全运行。
5 电缆敷设一般规定电缆的途径选择，应符合以下规定：1应避免电缆蒙受机械性外力、过热、侵蚀等危害。
2 知足平安要求条件下，应保证电缆途径最短。
3 应便于敷设、保护。
4 宜躲开将要挖掘施工的地址。
5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。
电缆在任何敷设方式及其全数途径条件的上下左右改变部位，均应知足电缆许诺弯曲半径要求。
电缆的许诺弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其许诺弯曲半径可按电缆外径的20倍计算。
同一通道内电缆数量较多时，假设在同一侧的多层支架上敷设，应符合以下规定：1 应按电压品级由高至低的电力电缆、强电至弱电的操纵和信号电缆、通信电缆“由上而下〞的顺序排列。
当水平通道中含有35kV以上高压电缆，或为知足引入柜盘的电缆符合许诺弯曲半径要求时，宜按“由下而上〞的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情形，均应按一样的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电操纵和信号电缆配置在同一层支架上。
3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
同一层支架上电缆排列的配置，宜符合以下规定：1 操纵和信号电缆可紧靠或多层叠置。
2 除交流系统用单芯电力电缆的同一回路可采取品字形〔三叶形〕配置外，对重要的同一回路多根电力电缆，不宜叠置。
3 除交流系统用单芯电缆情形外，电力电缆彼其间宜有1倍电缆外径的间隙。
交流系统用单芯电力电缆的相序配置及其相间距离，应同时知足电缆金属护层的正常感应电压不超过许诺值，并宜保证按持续工作电流选择电缆截面小的原那么确信。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入彼此阻碍。
交流系统用单芯电力电缆与公用通信线路相距较近时，宜维持技术经济上有利的电缆途径，必要时可采取以下抑制感应电势的方法：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的阻碍。
5 电缆敷设5.1一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。
2满足安全要求条件下，应保证电缆路径最短。
3应便于敷设、维护。
4宜避开将要挖掘施工的地方。
5充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20 倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有 35kV 以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV 及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV 及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1控制和信号电缆可紧靠或多层叠置。
2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3 除交流系统用单芯电缆情况外，电力电缆相互间宜有 1 倍电缆外径的空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
水下的电缆敷设方法
1）水下电缆路径的选择，应满足电缆不易受机械性损伤、能实施可靠防护、敷设作业方便、经济合理等要求，且应符合下列规定：
1.电缆宜敷设在河床稳定、流速较缓、岸边不易被冲刷、海底无石山或沉船等障碍、少有沉锚和拖网渔船活动的水域。
2.电缆不宜敷设在码头、渡口、水工构筑物附近、且不宜敷设在疏浚挖泥区和规划筑港地带。
2）水下电缆不得悬空于水中，应埋置于水底。
在通航水道等需防范外部机械力损伤的水域，电缆应埋置于水底适当深度的沟槽中，并应加以稳固覆盖保护；浅水区埋深不宜小于0.5m，深水航道的埋深不宜小于2m。
3）水下电缆严禁交叉、重叠。
相邻的电缆应保持足够的安全间距，且应符合下列规定：
1.主航道内，电缆间距不宜小于平均最大水深的1.2倍。
引至岸边间距可适当缩小。
2.在非通航的流速未超过1m/s的小河中，同回路单芯电缆间距不得小于0.5m，不同回路电缆间距不得小于5m。
3.除上述情况外，应按水的流速和电缆埋深等因素确定。
4）水下的电缆与工业管道之间的水平距离，电气设计在线教学狄老师；不宜小于50m；受条件限制时，不得小于15m。
5）水下电缆引至岸上的区段，应采取适合敷设条件的防护措施，且应符合下列规定：
1.岸边稳定时，应采用保护管、沟槽敷设电缆，必要时可设置工作井连接，管沟
下端宜置于最低水位下不小于1m处。
2.岸边未稳定时，宜采取迂回形式敷设以预留适当备用长度的电缆。
6）水下电缆的两岸，应设置醒目的警告标志。

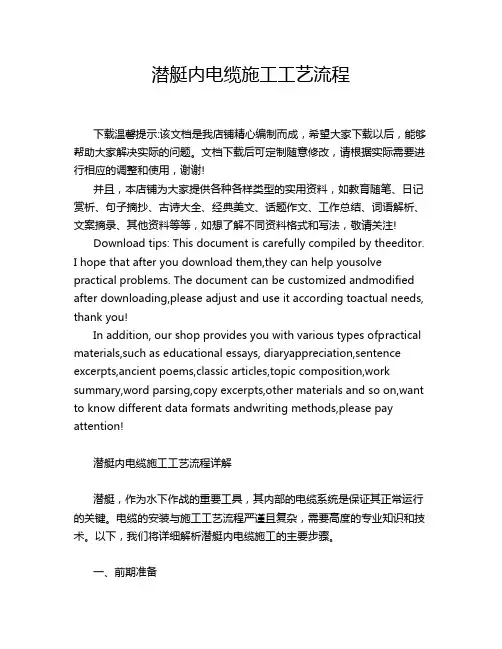

潜艇内电缆施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!潜艇内电缆施工工艺流程详解潜艇，作为水下作战的重要工具，其内部的电缆系统是保证其正常运行的关键。
海底电缆牵引锚方式敷设施工标准工艺一、前言目前国内敷设主要有三种方式：1、深海长距离海底电缆敷设，利用两条拖轮左右带动工作船进行海底电缆的敷设。
因为深海作业，电缆、光缆一般不进行埋深。
在上海舟山群岛处由于渔船拉网作业将中美海底光缆两次拖断，造成很大经济损失。
并且海底电缆敷设时对电缆、光缆敷设量不好控制，敷设电缆、光缆浪费很大。
2、工作船依靠自己的工作锚进行移船敷设海缆方式。
工作船前后共八个锚，通过抛锚船沿电缆路由方向抛锚，工作船再依靠锚机拉动，使自己向前移动，从而进行电缆敷设。
这种方式敷设海底电缆速度慢，并且在工作区域海缆、海管错综复杂时抛锚有可能伤及海底电缆、海底管线，施工十分危险。
同时也有跑锚的危险。
3、采用牵引钢缆带动工作船进行移船并利用水力埋设犁敷设海底电缆方式。
敷设海底电缆的速度由工作船主卷扬机控制。
水力埋设犁冲埋敷设方式利用水力埋设犁自重及水压进行电缆敷设，较适合埕岛海域海底表层内为淤泥质粉质粘土及粉沙，局部有硬质粘土（铁板砂）的特点；并且这种施工简便灵活适应埕岛海域海底电缆、海底管线复杂的特点。
我分公司从98年6月至2008年，已成功敷设了近百条电缆，截面从3*70 mm2至3*185mm2，长度从几百米至3.5公里，均取得了投产送电一次成功的佳绩。
电缆埋深经青岛海洋大学海底检测全部符合设计要求。
工程验交一次合格率100%，质量优良率90%。
二、工法特点1、适用中短距离海底电缆敷设施工，具有灵活机动、施工工期短等特点。
2、与前二种施工方式相比，减少对海上作业船舶和设备的要求。
3、采用先进的工艺和方法。
如利用PLC和工控软件对埋设机的各种参数进行实时监测。
4、本工法工序易操作，可靠性强。
三、适用范围本工法适用于水深在2－30米，敷设直径在30－200毫米，最大敷埋深度3.3米海底电缆的施工。
四、工艺原理采用牵引钢缆带动工作船进行移船并利用水力埋设犁敷设海底电缆方式。
敷设海底电缆的速度由工作船主卷扬机控制。
电缆敷设规范5电缆敷设5.1一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。
2满足安全要求条件下，应保证电缆路径最短。
3应便于敷设、维护。
4宜避开将要挖掘施工的地方。
5充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的按次排列。
在同一工程中或电缆通道延长于分歧工程的情形，均应按不异的上下排列按次配置。
2支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和旌旗灯号电缆配置在同一层支架上。
3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1控制和信号电缆可紧靠或多层叠置。
2除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3除交流系统用单芯电缆情形外，电力电缆相互间宜有1倍电缆外径的空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜坚持技术经济上有益的电缆路径，需要时可采取以下按捺感到电势的步伐：1使电缆支架形成电气通路，且计入其他并行电缆按捺因素的影响。
5 电缆敷设一般规定5.1.1 电缆的路径选择，应符合下列规定：1应避免电缆蒙受机械性外力、过热、侵蚀等危害。
2 知足安全要求条件下，应保证电缆路径最短。
3 应便于敷设、保护。
4 宜避开将要挖掘施工的地方。
5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2 电缆在任何敷设方式及其全数路径条件的上下左右改变部位，均应知足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压品级由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为知足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4 同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。
2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3 除交流系统用单芯电缆情况外，电力电缆彼其间宜有1倍电缆外径的间隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时知足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则肯定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入彼此影响。
5.1.6 交流系统用单芯电力电缆与公用通信线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的办法：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
电缆敷设标准规范要求5 电缆敷设5.1 ⼀般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外⼒、过热、腐蚀等危害。
2 满⾜安全要求条件下，应保证电缆路径最短。
3 应便于敷设、维护。
4 宜避开将要挖掘施⼯的地⽅。
5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2 电缆在任何敷设⽅式及其全部路径条件的上下左右改变部位，均应满⾜电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对⾃容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同⼀通道内电缆数量较多时，若在同⼀侧的多层⽀架上敷设，应符合下列规定：1 应按电压等级由⾼⾄低的电⼒电缆、强电⾄弱电的控制和信号电缆、通讯电缆“由上⽽下”的顺序排列。
当⽔平通道中含有35kV以上⾼压电缆，或为满⾜引⼊柜盘的电缆符合允许弯曲半径要求时，宜按“由下⽽上”的顺序排列。
在同⼀⼯程中或电缆通道延伸于不同⼯程的情况，均应按相同的上下排列顺序配置。
2 ⽀架层数受通道空间限制时，35kV及以下的相邻电压级电⼒电缆，可排列于同⼀层⽀架上，1kV及以下电⼒电缆也可与强电控制和信号电缆配置在同⼀层⽀架上。
3 同⼀重要回路的⼯作与备⽤电缆实⾏耐⽕分隔时，应配置在不同层的⽀架上。
5.1.4同⼀层⽀架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。
2 除交流系统⽤单芯电⼒电缆的同⼀回路可采取品字形（三叶形）配置外，对重要的同⼀回路多根电⼒电缆，不宜叠置。
3 除交流系统⽤单芯电缆情况外，电⼒电缆相互间宜有1倍电缆外径的空隙。
5.1.5交流系统⽤单芯电⼒电缆的相序配置及其相间距离，应同时满⾜电缆⾦属护层的正常感应电压不超过允许值，并宜保证按持续⼯作电流选择电缆截⾯⼩的原则确定。
未呈品字形配置的单芯电⼒电缆，有两回线及以上配置在同⼀通路时，应计⼊相互影响。
5.1.6交流系统⽤单芯电⼒电缆与公⽤通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆⽀架形成电⽓通路，且计⼊其他并⾏电缆抑制因素的影响。
电缆敷设方式选择及一般规定（1）电缆敷设的一般规定1）电缆的路径选择，应符合下列规定：L应避免电缆遭受机械性外力、过热、腐蚀等危害。
2.满足安全要求条件下，应保证电缆路径最短。
3.应便于敷设、维护。
4.宜避开将要挖掘施工的地方。
5.充油电缆线路通过起伏地形时，应保证供油装置合理配置。
2）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，电气设计在线教学狄老师；均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
3）同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1.应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2.支架层数受通道空间限制时，电气设计在线教学狄老师；35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，IkV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3.同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
4）同一层支架上电缆排列的配置，宜符合下列规定:1.控制和信号电缆可紧靠或多层叠置。
2.除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3.除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5）交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
6）交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1.使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。
2 满足安全要求条件下，应保证电缆路径最短。
3 应便于敷设、维护。
4 宜避开将要挖掘施工的地方。
5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。
2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
海底电缆敷设施工标准化管理及工艺创新专业名称：建设管理-施工技术报送日期：2012年10月报送单位：山东电力集团公司烟台供电公司摘要:目前海底电缆及其附件只在山东省烟台长山列岛、浙江舟山群岛等海岛上使用，国内只有少数厂家具备生产能力，属于国网采购非标物料，海缆与陆缆相比有其独特性，造价要远高于陆缆，防水材料一般为铅质，相对抗疲劳强度和防水性更好，单重达到陆缆的三倍左右。
海底电缆的敷设受天气、海流、潮汐、海底情况、渔船作业等外部因素影响极大，其加工生产周期较长，海上运输、敷设施工工艺与常规电缆有诸多不同特点。
长岛县作为山东省及环渤海地区唯一的海岛县，为保证该海岛的供电可靠性，亟需敷设自烟台蓬莱至长岛约10公里的110千伏海底电缆。
通过认真分析总结工程建设施工过程中的管理经验，对于进一步规范海底电缆标准化建设管理工作具有非常宝贵的现实意义。
一、海缆施工管理的目标描述海缆施工管理的理念或策略海缆施工管理以“安全生产无事故，质量技术有保障”为总体目标，以过程管理控制为主线，采取积极有效措施和手段，确保海缆敷设施工安全有序开展，相关技术指标符合乃至超越既定要求。
并客观、真实的剖析海缆施工过程中的各个关键节点，从海缆施工设计阶段进行多次技术论证和现场勘查，到海缆选型针对相关技术参数的严格要求，以及提前介入、监督海缆的生产质量，狠抓海缆敷设施工过程中安全管理和敷设施工过程各关键节点的质量控制；直至海缆敷设完毕后余缆存放和成品保护，并完善相关交接试验标准要求等。
全面总结提炼海底电缆施工过程的先进管理经验，达到全面提高海底电缆施工过程管理水平，进一步规范海底电缆施工过程管理的效果。
1.2 海缆工程管理范围和目标范围：海缆工程从前期策划到竣工验收送电期间的管理全过程。
目标：采用先进施工工艺，运用大型工程驳船作为电缆施工船，并采用绞锚牵引、拖轮或锚艇侧推的方法进行海底电缆的敷设施工，路由偏差采用DGPS定位系统进行测量和控制，确保安全文明施工，将工程建设成为保障民生用电安全、促进海岛经济发展、增强新型能源输送能力、巩固海岛建设的惠民工程。
海底电缆敷设后的试验和注意要点发表时间：2020-12-15T05:31:00.433Z 来源：《防护工程》2020年26期作者：王辉[导读] 水下铺设海底电缆,完成后两个电缆两端应把通过电缆护套在水下导管架在导管架到预定的位置,然后进行电气测试根据国际电工委员会的标准。
中石化胜利油建工程有限公司电气安装公司山东省 256600摘要：水下铺设海底电缆,完成后两个电缆两端应把通过电缆护套在水下导管架在导管架到预定的位置,然后进行电气测试根据国际电工委员会的标准。
由于海上工程的特殊需要和恶劣的环境.加之试验电压都在万伏以上,所以试验成功的关键除取决于电缆本身的质量外,还决定干电缆端头的工艺处理和试验仪器的正确使用等诸因素。
关键词：海底电道；高压试脸；绝缘电阻；海底电力电缆敷主要用于从陆上连接采油平台或采油平台间的互相连接等，主要用于海底传输大功率电能。
海底电缆工程从环境探测、海洋物理调查，以及电缆的设计、制造和安装，都应用复杂技术。
一、海底电缆施工方法1.电缆路由勘查清理。
根据设计提供的路由勘察技术资料进行相关的海底路由复查，了解以下海底状况：复查海底地层，了解海床面地形起伏与堆积层厚度；复查海底底质，决定是否适于冲埋施工以及能否埋设到所需深度；复查海底障碍，了解是否有妨碍埋设施工的海底障碍物。
2.海底电缆敷设施工。
（1）海底电缆检测、吊装及敷缆设备安装。
海底电缆到货后，先进行外观检查，之后按相应的电缆试验标准，进行施工前试验检测。
海底电缆由浮吊将电缆盘吊起至施工船上确定位置，之后施工人员对电缆盘进行加固处理。
（2）海底电缆登平台施工。
利用低平潮时间，施工船靠平台就位。
启动布缆机缓缓送出海缆，海缆呈一定入水角下水，一般控制在45°~60°之间。
同时启动锚机锚头带动拖曳钢绳牵引海缆端头进入埋设犁的专用海缆通道，之后再穿过整个护管上平台，在平台海缆登陆处垫以滑轮防护海缆表面不受损坏。
电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择，应符合下列规定：(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时，使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式，应符合下列规定：(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
(3) 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
