石油化工企业设计防火规范安全距离表

消防防火相关规定距离依据《石油化工企业设计防火规范》（GB50160-2008）第4.1.6 公路和地区架空电力线路严禁穿越生产区;第4.2.9 采用架空电力线路进出厂区的总变电所应布置在厂区边缘。

第第4.1.10石油化工企业与同类企业及油库的防火间距第428罐区泡沫站应布置在罐组防火堤外的非防爆区，与可燃液体罐的防火间距不宜小于20m 第4.1.12石油化工厂总平面布置的防火间距，制定原则和依据: 防止或减少火灾的发生及发生火灾时工艺装置或设施间的相互影响，参考国外有关火灾爆炸危险范围的规定，将可燃液体敞口设备的危险范围定为22.5m,密闭设备定为15m消防站作为消防的重要设施必须考虑自身人员和设备的安全。

消防站内24h有人值班，与一些重大危险区域应保持一定的安全间距，故规定与甲类装置的防火间距不小于50m4.3.4装置或联合装置、液化烃罐组、总容积大于或等于120000m 的可燃液体罐组、总容积大于或等于120000m的两个或两个以上可燃液体罐组应设环形消防车道。

可燃液体的储罐区、可燃气体储罐区、装卸区及化学危险品仓库区应设环形消防车道，当受地形条件限制时，也可设有回车场的尽头式消防车道。

消防车道的路面宽度不应小于6m路面内缘转弯半径不宜小于12m路面上净空高度不应低于50。

4.3.5液化烃、可燃液体、可燃气体的罐区内，任何储罐的中心距至少两条消防车道的距离均不应大于120m当不能满足此要求时，任何储罐中心与最近的消防车道之间的距离不应大于80m且最近消防车道的路面宽度不应小于9m第5210装置内消防道路的设置符合下列规定1、装置内应设贯通式道路，道路应有不少于两个出入口，且两个出入口宜位于不同方位。

当装置外两侧消防道路间距不大于120m时，装置内可不设贯通式道路；2、道路的路面宽度不应小于4m路面上的净空高度不应小于4.5m;路面内缘转弯变径不宜小于6m表5.4.3污水处理厂内的设备、建（构）第6.2.10条两排立式储罐的间距应符合表 6.2.8的规定，且不应小 于5m 两排直径小于5m 的立式储罐及卧式储罐的间距不应小于3m2、3、 4、 5、注：1、表中D 未相邻较大罐的直径，单罐容积大于1000m3的储罐取直径或高度的较大值;储存不同类别液体的或不同型式的相邻储罐的防火间距应采用本表规定的较大值； 现有浅盘式内浮顶罐的防火间距同固定顶罐； 可燃液体的低压储罐，其防火间距按固定顶罐考虑； 储存丙B 类可燃液体的浮顶、内浮顶罐，其防火间距大于 15m 时，可取15n 。

内容摘抄GB50160-2008《石油化工企业设计防火规范》表4.1.9 石油化工企业与相邻工厂或设施的防火间距相邻工厂或设施防火间距（m）液化烃罐组（罐外壁）甲、乙类液体罐组（罐外壁）可能携带可燃液体的高架火炬（火炬中心）甲乙类工艺装置或设施（最外侧设备外缘或建筑物的最外轴线）全厂性或区域性重要设施（最外侧设备外缘或建筑物的最外轴线）居民区、公共福利设施、村庄150 100 120 100 25 相邻工厂（围墙或用地边界线）120 70 120 50 70厂外铁路国家铁路线（中心线）55 45 80 35 —厂外企业铁路线（中心线）45 35 80 30 —国家或工业区铁路编组站（铁路中心线或建筑物）55 45 80 35 25厂外公路高速公路、一级公路（路边）35 30 80 30 —其他公路（路边）25 20 60 20 —变配电站（围墙）80 50 120 40 25架空电力线路（中心线）1.5倍塔杆高度1.5倍塔杆高度801.5倍塔杆高度—Ⅰ、Ⅱ国家架空通信线路（中心线）50 40 80 40 —通航江、河、海岸边25 25 80 20 —2. 括号内指防火间距起止点；3. 当相邻设施为港区陆域、重要物品仓库和堆场、军事设施、机场等，对石油化工企业的安全距离有特殊要求时，应按有关规定执行；4. 丙类可燃液体罐组的防火距离，可按甲、乙类可燃液体罐组的规定减少25%；5. 丙类工艺装置或设施的防火距离，可按甲乙类工艺装置或设施的规定减少25%；6. 地面敷设的地区输油（输气）管道的防火距离，可按地区埋地输油（输气）管道的规定增加50%；7. 当相邻工厂围墙内为非火灾危险性设施时，其与全厂性或区域性重要设施防火间距最小可为25m；8. 表中“—”表示无防火间距要求或执行相关规范。

4.1.10 石油化工企业与同类企业及油库的防火间距不应小于表4.1.10的规定。

高架火炬的防火间距应根据人或设备允许的辐射热强度计算确定，对可能携带可燃液体的高架火炬的防火距离不应小于表4.1.10的规定。

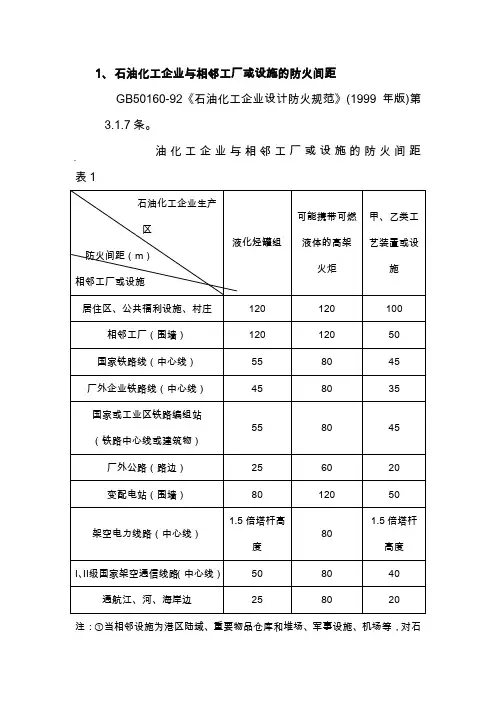

1、石油化工企业与相邻工厂或设施的防火间距GB50160-92《石油化工企业设计防火规范》(1999年版)第3.1.7条。

油化工企业与相邻工厂或设施的防火间距表1油化工企业的安全距离有特殊要求时，应按有关规定执行。

②丙类工艺装置或设施的防火距离，可按甲、乙类工艺装置或设施的规定减少25%。

2、石油库与周围居住区、工矿企业、交通线等的安全距离GB50074-2002第4.0.7条表4.0.7石油库与周围居住区、工矿企业、交通线等的安全距离（m）表23、氢氧站、供氢站、氢气罐与厂外道路的防火间距GB50177-93《氢氧站设计规范》第2.0.3条氢氧站、供氢站、氢气罐与厂外道路的防火间距表（m）表34、氢站与厂外铁路、道路及重要公共建筑的防火间距GB4962-85《氢气使用安全技术规程》第2.1.2条供氢站与厂外铁路、道路及重要公共建筑的防火间距表表4注：供氢站与架空电力线的防火间距，不应小于电线杆高度1.5倍。

5、库房、储罐、堆场与厂外铁路、道路的防火间距GBJ16-87《建筑设计防火规范》（2001年版）第4.8.3条库房、储罐、堆场与厂外铁路、道路的防火间距表表5火灾危险性适当减少。

6、氧气站等的乙类生产建筑物与厂外建、构筑物之间的最小防火间距表GB50030-91《氧气站设计规范》第2.0.3条氧气站等的乙类生产建筑物与厂外建、构筑物之间的最小防火间距表表6附录2 危险化学品生产装置和储存设施与厂内周边安全距离表1、氢氧站、供氢站、氢气罐与厂内建筑物、构筑物的防火间距GB50177-93《氢氧站设计规范》第2.0.2条氢氧站、供氢站、氢气罐与建筑物、构筑物的防火间距表（m）表11)防火间距应按相邻建筑物或构筑物的外墙、凸出部分外缘、储罐外壁的最近距离计算。

2)固定容积的氢气罐，总容积按其水容量（m3）和工作压力（绝对压力9.8×104Pa）的乘积计算。

3)总容积不超过20 m3的氢气罐与所属厂房的防火间距不限。

化工企业离居民区最近距离及依据一、一般的规定1.石化企业参照GB50160-2008《石油化工企业设计防火规范》第4.1.9条规定，石化企业内不同设施与居民区、公共福利设施、村庄的间距见下表。

防火间距,m,甲乙类工全厂性或可能携带艺装置或区域性重液化烃罐甲、乙类液可燃液体设施,最外要设施,最相邻工厂或设施组,罐外体罐组,罐的高架火侧设备外外侧设备壁, 外壁, 炬,火炬中缘或建筑外缘或建心, 物的最外筑物的最轴线, 外轴线, 居民区、公共福利设施、150 100 120 100 25 村庄综合上述规定，居民区与石化企业保持150m以上的间距即一般可满足GB50160-2008《石油化工企业设计防火规范》的要求。

2.一般化工企业参照GB50016-2006《建筑设计防火规范》中对厂区内不同建筑(不同性质、耐火等级、容积等)，有不同的防火间距要求。

第3.4.1条，甲类厂房与民用建筑的防火间距不得小于25m。

第3.4.2条，甲类厂房与重要公共建筑之间的防火间距不应小于50m。

第3.5.1条，甲类仓库与重要公共建筑的防火间距不得小于50m;与民用建筑的防火间距最大的不得小于40m。

第4.2.1条，液体储罐区、堆场与民用建筑的最大防火间距不应小于50m。

第4.4.1条，液化石油气储罐与居民区(村镇和学校、影剧院、体育馆等重要公共建筑)的最大间距不应小于150m，与一般民用建筑最大不应小于100m。

综合以上情况，居民区与一般化工企业保持150m以上的间距即一般可满足GB50016-2006《建筑设计防火规范》的要求。

以上是最常用的2个防火间距设计标准，可见若居民区与化工企业(包括石化和一般化工企业)的间距在150m以上就可以满足规范要求。

二、特殊的规定1.油漆厂根据GB18070-2000《油漆厂卫生防护距离标准》第3.1条的规定。

3.1 油漆厂的卫生防护距离，按其所在地区近五年平均风速规定如表1所示。

表1风速，m/s 距离，m,2 7002~4 600,4 5002.光气装置根据GB19041-2003《光气及光气化产品生产安全规程》第4.2.1条(c)的规定。

石油化工企业设计防火标准GB50160-2008（2018年版）目录第1章总则 (1)第2章术语 (2)第3章火灾危险性分类 (5)第4章区域规划与工厂总平面布置 (6)4.1区域规划 (6)4.2工厂总平面布置 (9)4.3厂内道路 (12)4.4厂内铁路 (13)4.5厂际管道规划 (14)第5章工艺装置和系统单元 (16)5.1一般规定 (16)5.2装置内布置 (16)5.3泵和压缩机 (21)5.4污水处理场和循环水场 (22)5.5泄压排放和火炬系统 (22)5.6钢结构耐火保护 (25)5.7其他要求 (25)第6章储运设施 (27)6.1一般规定 (27)6.2可燃液体的地上储罐 (27)6.3液化烃、可燃气体、助燃气体的地上储罐 (29)6.4可燃液体、液化烃的装卸设施 (32)6.5灌装站 (33)6.6厂内仓库 (33)第7章管道布置 (35)7.1厂内管线综合 (35)7.2工艺及公用物料管道 (35)7.3含可燃液体的生产污水管道 (36)7.4厂际管道敷设 (37)8.1一般规定 (38)8.2消防站 (38)8.3消防水源及泵房 (38)8.4消防用水量 (39)8.5消防给水管道及消火栓 (41)8.6消防水炮、水喷淋和水喷雾 (42)8.7低倍数泡沫灭火系统 (43)8.8蒸汽灭火系统 (43)8.9灭火器设置 (44)8.10液化烃罐区消防 (45)8.11建筑物内消防 (46)8.12火灾报警系统 (48)第9章电气 (49)9.1消防电源、配电及一般要求 (49)9.2防雷 (49)9.3静电接地 (49)附录A防火间距起止点 (51)本规范用词说明 (52)第1章总则1.0.1为了防止和减少石油化工企业火灾危害，保护人身和财产的安全，制定本规范。

1.0.2本规范适用于石油化工企业新建、扩建或改建工程的防火设计。

1.0.3石油化工企业的防火设计除应执行本规范外，尚应符合国家现行的有关标准的规定。

石油化工企业设计防火标准2018年版（根据住建部公告整理）本标准是在《石油化工企业设计防火规范》（GB 50160-2008）的基础上修订而成，并更名为《石油化工企业设计防火标准》。

本次修订增加了4.5、7.4节及2.0.35、4.1.9A、4.1.11、4.1.12、4.2.5A、4.2.6A、4.2.8A、4.2.8B、4.3.4A、4.4.9、5.2.10A、5.2.11A、5.5.17A、5.7.1A、6.2.4A、6.3.1A、6.6.7、7.2.17、7.2.18、8.2.3A、8.3.1A、8.4.8、8.7.6、8.11.9、9.1.3A条，主要修订了4.1.2、4.1.9、4.1.10、4.2.3、4.2.12、4.3.4、4.4.2、4.4.3、5.2.8、5.2.10、5.2.12、5.2.20、5.2.21、5.2.26、5.3.1、5.3.2、5.3.4、5.4.3、5.6.1、5.6.2、5.7.2、5.7.5、6.2.1、6.2.2、6.2.5、6.2.6、6.2.7、6.2.15、6.2.20、6.3.2、6.3.5、6.3.7、6.3.8、6.3.16、6.4.1、6.4.2、6.6.2、7.1.3、7.2.15、8.3.8、8.5.6、8.6.5、8.6.6、8.7.2、8.8.4、8.9.1、8.10.2、8.10.12、8.11.4、9.1.1、9.1.2、9.1.3条，取消了原8.8.5条。

其中，第4.1.9、4.2.12、5.3.4、5.6.1、6.2.6（1、2、3、4）、6.3.2（1、2、4）、6.4.1（2、3）、6.4.2（6）、8.3.8、8.7.2（1、2）条（款）为强制性条文，必须严格执行。

目录第1章总则 (1)第2章术语 (1)第3章火灾危险性分类 (6)第4章区域规划与工厂总平面布置 (7)4.1区域规划 (7)4.2工厂总平面布置 (13)4.3厂内道路 (18)4.4厂内铁路 (19)4.5 厂际管道规划 (21)第5章工艺装置和系统单元 (23)5.1一般规定 (23)5.2装置内布置 (24)5.3泵和压缩机 (31)5.4污水处理场和循环水场 (34)5.5泄压排放和火炬系统 (34)5.6钢结构耐火保护 (39)5.7其他要求 (40)第6章储运设施 (42)6.1一般规定 (42)6.2可燃液体的地上储罐 (42)6.3液化烃、可燃气体、助燃气体的地上储罐 (48)6.4可燃液体、液化烃的装卸设施 (52)6.5灌装站 (55)6.6厂内仓库 (55)第7章管道布置 (57)7.1厂内管线综合 (57)7.2工艺及公用物料管道 (58)7.3含可燃液体的生产污水 (60)7.4 厂际管道敷设 (62)第8章消防 (63)8.1一般规定 (63)8.2消防站 (64)8.3消防水源及泵房 (64)8.4消防用水量 (67)8.5消防给水管道及消火栓 (69)8.6消防水炮、水喷淋和水喷雾 (71)8.7低倍数泡沫灭火系统 (73)8.8蒸汽灭火系统 (74)8.9灭火器设置 (75)8.10液化烃罐区消防 (76)8.11建筑物内消防 (79)8.12火灾报警系统 (82)第9章电气 (84)9.1消防电源、配电及一般要求 (84)9.2防雷 (85)9.3静电接地 (85)附录A 防火间距起止点 (87)本规范用词说明 (87)第1章总则1.0.1为了防止和减少石油化工企业火灾危害，保护人身和财产的安全，制定本标准。

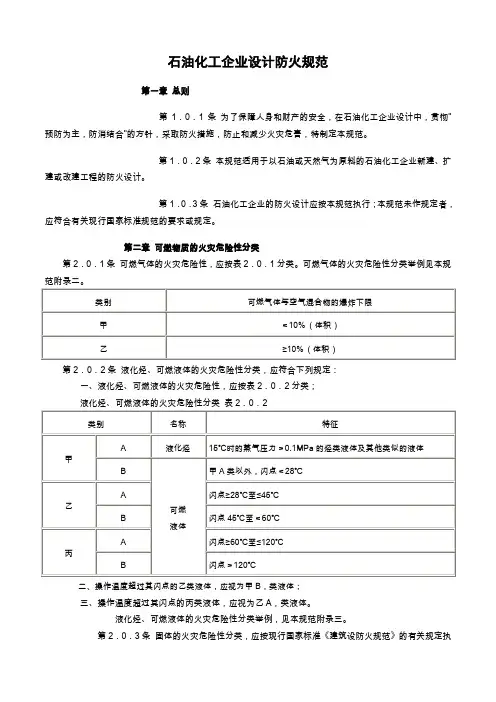

石油化工企业设计防火规范第一章总则第1．0．1条为了保障人身和财产的安全，在石油化工企业设计中，贯彻"预防为主，防消结合"的方针，采取防火措施，防止和减少火灾危害，特制定本规范。

第1．0．2条本规范适用于以石油或天然气为原料的石油化工企业新建、扩建或改建工程的防火设计。

第1．0．3条石油化工企业的防火设计应按本规范执行；本规范未作规定者，应符合有关现行国家标准规范的要求或规定。

第二章可燃物质的火灾危险性分类第2．0．1条可燃气体的火灾危险性，应按表2．0．1分类。

可燃气体的火灾危险性分类举例见本规第2．0．2条液化烃、可燃液体的火灾危险性分类，应符合下列规定：一、液化烃、可燃液体的火灾危险性，应按表2．0．2分类；二、操作温度超过其闪点的乙类液体，应视为甲B，类液体；三、操作温度超过其闪点的丙类液体，应视为乙A，类液体。

液化烃、可燃液体的火灾危险性分类举例，见本规范附录三。

第2．0．3条固体的火灾危险性分类，应按现行国家标准《建筑设防火规范》的有关规定执行。

甲、乙、丙类固体的火灾危险性分类举例，见本规范附录四。

第三章区域规划与工厂总体布置第一节区域规划第3．l．1条在进行区域规划时，应根据石油化工企业及其相邻的工厂或设施的特点和火灾危险性，结合地形、风向等条件，合理布置。

第3．I．2条石油化工企业的生产区，宜位于邻近城镇或居住区全年最小频率风向的上风侧。

第3．I．3条在山区或丘陵地区，石油化工企业的生产区应避免布置在窝风地带。

第3．I．4条石油化工企业的生产区沿江河岸布置时，宜位于邻近江河的城镇、重要桥梁、大型锚地、船厂等重要建筑物或构筑物的下游。

第3．1．5条石油化工企业的液化烃或可燃液体的罐区邻近江河、海岸布置时，应采取防止泄漏的可燃液体流入水域的措施。

第3．1．6条公路和地区架空电力线路，严禁穿越生产区。

区域排洪沟不宜通过厂区。

第3．I．7条石油化工企业与相邻工厂或设施的防火间距，不应小于表3．1．7的规定。

消防防火相关规定距离依据《石油化工企业设计防火规范》(GB50160-2008)第4.1.6公路和地区架空电力线路严禁穿越生产区；第4.2.9采用架空电力线路进出厂区的总变电所应布置在厂区边缘。

第4.1.9石油化工企业与相邻工厂或设施的防火间距第4.2.8罐区泡沫站应布置在罐组防火堤外的非防爆区，与可燃液体罐的防火间距不宜小于20m。

石油化工厂总平面布置的防火间距，制定原则和依据：防止或减少火灾的发生及发生火灾时工艺装置或设施间的相互影响，参考国外有关火灾爆炸危险范围的规定，将可燃液体敞口设备的危险范围定为22.5m，密闭设备定为15m。

消防站作为消防的重要设施必须考虑自身人员和设备的安全。

消防站内24h有2、注：1、表中D未相邻较大罐的直径，单罐容积大于1000m3的储罐取直径或高度的较大值；2、储存不同类别液体的或不同型式的相邻储罐的防火间距应采用本表规定的较大值；3、现有浅盘式内浮顶罐的防火间距同固定顶罐；4、可燃液体的低压储罐，其防火间距按固定顶罐考虑；5、储存丙B类可燃液体的浮顶、内浮顶罐，其防火间距大于15m时，可取15m。

第条地面；3、装卸车鹤位与缓冲罐之间的距离不应小于5m，高架罐之间的距离不应小于0.6m；4、甲B、乙A类液体装卸车鹤位与集中布置的泵距离不应小于8m；5、站内无缓冲罐时，在距装卸车鹤位10m以外的装卸管道上应设便于操作的紧急切断阀；6.6.2单层仓库跨度不应大于150m。

每座合成纤维、合成橡胶、合成树脂及塑料单层仓库的占地面积不应大于24000m2，每个防火分区的建筑面积不应大于6000m2；当企业设有消防站和专职消防队且仓库设有工业电视监视系统时，每座合成橡胶及塑料单层仓库的占地面积可扩大至48000m2。

30-50L/s，水炮应具有直流和水雾两种喷射方式。

1、建筑物的耐火等级、防火分区、内部装修及空调系统设计等符合国家相关规定；2、应设置火灾自动报警系统，且报警信号盘应设在24小时有人值班场所；3、当电缆沟进口处有可能形成可燃气体积聚时，应设可燃气体报警器；4、按现行国家。

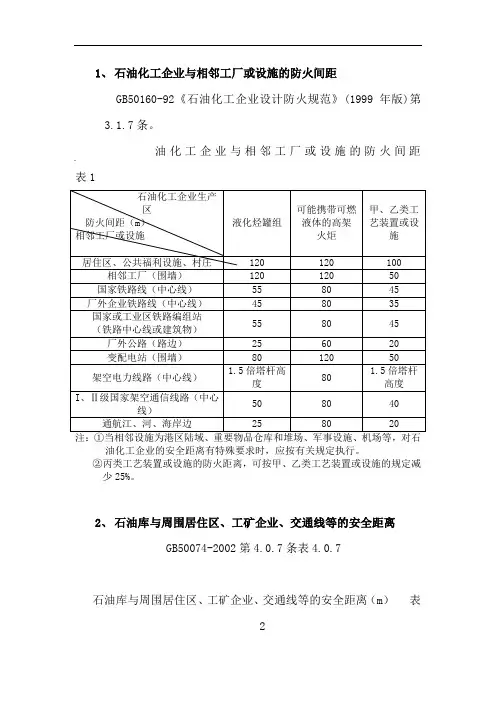

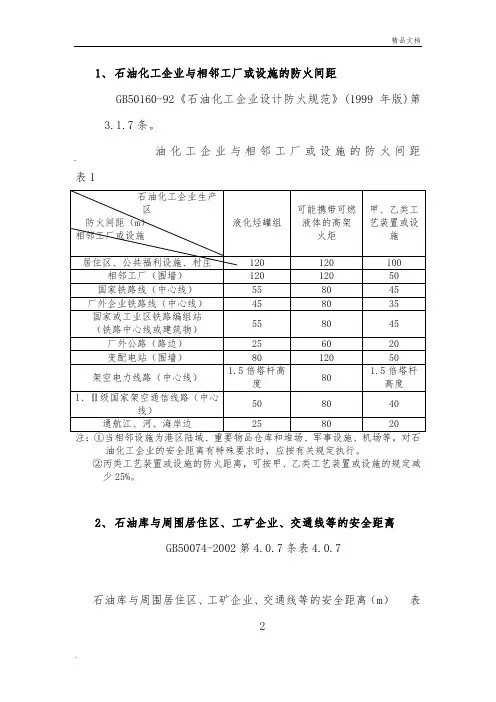

1、石油化工企业与相邻工厂或设施的防火间距GB50160-92《石油化工企业设计防火规范》(1999年版)第3.1.7条。

油化工企业与相邻工厂或设施的防火间距表1注：①当相邻设施为港区陆域、重要物品仓库和堆场、军事设施、机场等，对石油化工企业的安全距离有特殊要求时，应按有关规定执行。

②丙类工艺装置或设施的防火距离，可按甲、乙类工艺装置或设施的规定减少25%。

2、石油库与周围居住区、工矿企业、交通线等的安全距离GB50074-2002第4.0.7条表4.0.7石油库与周围居住区、工矿企业、交通线等的安全距离（m）表23、氢氧站、供氢站、氢气罐与厂外道路的防火间距GB50177-93《氢氧站设计规范》第2.0.3条氢氧站、供氢站、氢气罐与厂外道路的防火间距表（m）表3注：防火间距应从氢气罐外壁算起。

4、氢站与厂外铁路、道路及重要公共建筑的防火间距GB4962-85《氢气使用安全技术规程》第2.1.2条供氢站与厂外铁路、道路及重要公共建筑的防火间距表表4注：供氢站与架空电力线的防火间距，不应小于电线杆高度1.5倍。

5、库房、储罐、堆场与厂外铁路、道路的防火间距GBJ16-87《建筑设计防火规范》（2001年版）第4.8.3条库房、储罐、堆场与厂外铁路、道路的防火间距表表5注：未列本表的堆场、储罐、库房与铁路、道路的防火间距，可根据储存物品的火灾危险性适当减少。

6、氧气站等的乙类生产建筑物与厂外建、构筑物之间的最小防火间距表GB50030-91《氧气站设计规范》第2.0.3条氧气站等的乙类生产建筑物与厂外建、构筑物之间的最小防火间距表表6附录2 危险化学品生产装置和储存设施与厂内周边安全距离表1、氢氧站、供氢站、氢气罐与厂内建筑物、构筑物的防火间距GB50177-93《氢氧站设计规范》第2.0.2条氢氧站、供氢站、氢气罐与建筑物、构筑物的防火间距表（m）表1注：1)防火间距应按相邻建筑物或构筑物的外墙、凸出部分外缘、储罐外壁的最近距离计算。
