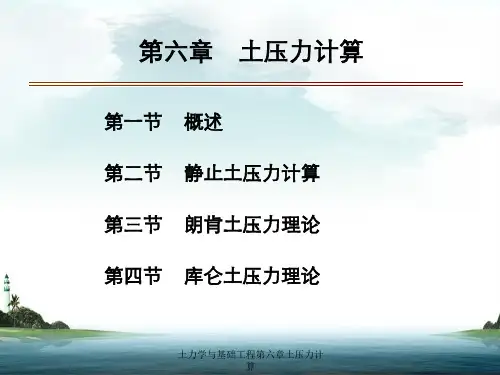

第六章土压力计算.
- 格式:ppt
- 大小:1.02 MB
- 文档页数:38
第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力,本章将介绍土体作用在挡土结构物上的土压力,讨论土压力性质及土压力计算,包括土压力的大小、方向、分布和合力作用点,而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关,亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义:挡土结构是一种常见的岩土工程建筑物,它是为了防止边坡的坍塌失稳,保护边坡的稳定,人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1.刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大,墙体在侧向土压力作用下,仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布,最大压力强度发生在底部,类似于静水压力分布。
2.柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3.临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力(0E )墙受侧向土压力后,墙身变形或位移很小,可认为墙不发生转动或位移,墙后土体没有破坏,处于弹性平衡状态,墙上承受土压力称为静止土压力0E 。
2.主动土压力(a E )挡土墙在填土压力作用下,向着背离填土方向移动或沿墙跟的转动,直至土体达到主动平衡状态,形成滑动面,此时的土压力称为主动土压力。
3.被动土压力(p E )挡土墙在外力作用下向着土体的方向移动或转动,土压力逐渐增大,直至土体达到被动极限平衡状态,形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙,作用有不同性质的土压力时,有如下的关系:p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi (1934)曾用砂土作为填土进行了挡土墙的模型试验,后来一些学者用不同土作为墙后填土进行了类似地实验。
土压力计算公式范文
土压力是指由于土体外力作用,并且通过土体颗粒间的相互作用而产生的土体对结构物或者其他土体的反作用力。
土压力分为土侧土压力和土负土压力两部分,根据土体的力学性质和应变状态的不同,可以使用不同的公式进行计算。
1.土侧土压力计算公式:
在考虑土壤的重力和弹性变形的情况下,土侧土压力的计算公式为:P=K*H*γ
其中,P为土侧土压力,K为土体的活动系数,H为土体深度,γ为土体的单位重量。
土体的活动系数K由土体的内摩擦角或者侧限移动比来确定,常用的土体的活动系数值表如下:
土体类型K取值范围
粉砂土0.45-0.60
中粉土0.35-0.45
软黏土0.30-0.35
中黏土0.25-0.30
略黏土0.20-0.25
砾土0.20-0.25
砂砾土0.15-0.20
2.土负土压力计算公式:
当考虑土体的可靠抗剪强度和土体侧限变形时,土负土压力的计算公
式为:
Pn = K * H * γ + c' * lf
其中,Pn为土负土压力,K为土体的活动系数,H为土体深度,γ为
土体的单位重量,c'为土体的有效抗剪强度,lf为土体侧限移动的长度。
土体的有效抗剪强度c'可以通过现场采样和实验室试验来确定,lf
可以根据土体侧限的边坡坡度来确定。
以上是土压力的计算公式范文,对于不同的土体和工程环境,公式中
的参数值可能有所不同,需要结合具体情况进行计算。
同时,在进行土压
力计算时,还需要考虑土体的破坏状态、工程结构的稳定性以及其他因素,以确保计算结果的准确性和可靠性。
希望本文对您有帮助。
第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力,本章将介绍土体作用在挡土结构物上的土压力,讨论土压力性质及土压力计算,包括土压力的大小、方向、分布和合力作用点,而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关,亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义:挡土结构是一种常见的岩土工程建筑物,它是为了防止边坡的坍塌失稳,保护边坡的稳定,人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1.刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大,墙体在侧向土压力作用下,仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布,最大压力强度发生在底部,类似于静水压力分布。
2.柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3.临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力(0E )墙受侧向土压力后,墙身变形或位移很小,可认为墙不发生转动或位移,墙后土体没有破坏,处于弹性平衡状态,墙上承受土压力称为静止土压力0E 。
2.主动土压力(a E )挡土墙在填土压力作用下,向着背离填土方向移动或沿墙跟的转动,直至土体达到主动平衡状态,形成滑动面,此时的土压力称为主动土压力。
3.被动土压力(p E )挡土墙在外力作用下向着土体的方向移动或转动,土压力逐渐增大,直至土体达到被动极限平衡状态,形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙,作用有不同性质的土压力时,有如下的关系:p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi (1934)曾用砂土作为填土进行了挡土墙的模型试验,后来一些学者用不同土作为墙后填土进行了类似地实验。
第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力,本章将介绍土体作用在挡土结构物上的土压力,讨论土压力性质及土压力计算,包括土压力的大小、方向、分布和合力作用点,而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关,亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义:挡土结构是一种常见的岩土工程建筑物,它是为了防止边坡的坍塌失稳,保护边坡的稳定,人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1.刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大,墙体在侧向土压力作用下,仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布,最大压力强度发生在底部,类似于静水压力分布。
2.柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3.临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力(0E )墙受侧向土压力后,墙身变形或位移很小,可认为墙不发生转动或位移,墙后土体没有破坏,处于弹性平衡状态,墙上承受土压力称为静止土压力0E 。
2.主动土压力(a E )挡土墙在填土压力作用下,向着背离填土方向移动或沿墙跟的转动,直至土体达到主动平衡状态,形成滑动面,此时的土压力称为主动土压力。
3.被动土压力(p E )挡土墙在外力作用下向着土体的方向移动或转动,土压力逐渐增大,直至土体达到被动极限平衡状态,形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙,作用有不同性质的土压力时,有如下的关系:p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi (1934)曾用砂土作为填土进行了挡土墙的模型试验,后来一些学者用不同土作为墙后填土进行了类似地实验。
第六章:挡土墙及土压力计算挡土墙是防止土体坍塌和控制土体崩塌的一种结构,通常用于公路、铁路、水坝、隧道等工程中。
挡土墙可以是重力式挡土墙、加筋土挡墙、钢筋混凝土挡墙等不同类型的结构。
本章将介绍挡土墙的设计原理和土压力计算。
1. 挡土墙设计原理挡土墙的设计原理是要在土体的外界应力作用下,对土体施加等量反向的应力,从而达到防止土体坍塌和控制土体崩塌的目的。
为了满足这个要求,挡土墙应该具有以下特点:•具有足够大的重力或抗压能力,以承受土压力和土体的上部载荷;•具有足够的摩擦和固结性能,以保证与土体之间的稳定接触面;•具有良好的排水性能,以避免土体的渗透和水分积聚。
挡土墙结构的选择应该根据地质情况、工程所需的水准和经济条件等因素进行综合考虑。
2. 土压力计算挡土墙的土压力计算是设计过程中的一个关键步骤,因为这关系到挡土墙所需的结构和材料的选择。
土压力是指土体在不同深度和不同方向上的地下应力,通常包括水压力和土体内部的应力。
土压力计算需要考虑以下因素:•土的重度和黏度特性;•挡土墙和土体之间的摩擦系数;•挡土墙和土体之间的固结系数;•土体的水平和垂直面的压力。

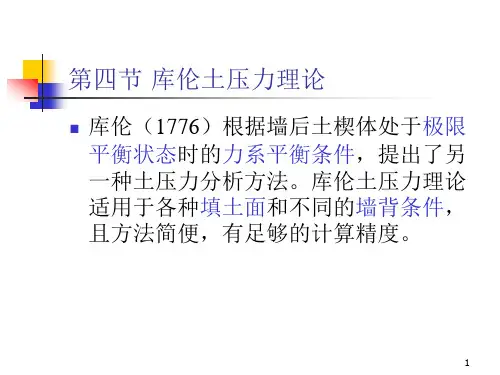

土压力计算的方法包括摩尔–库仑理论、库仑理论、阿基米德原理和等效侧压力法等。
具体的计算方法需要根据实际情况进行选择和调整。
3. 总结挡土墙是保护工程建设和人类生命财产安全的重要结构。
其设计和计算需要综合考虑地质条件、工程水平、经济状况等因素。
在土压力计算中,需要考虑土的特性、墙体和土体之间的摩擦和固结系数,同时也要选择合适的计算方法,以便得到准确可靠的设计结果。
解:由题意知, 静止土压力系数为:0K 1sin =1sin 300.5土层中各点的静止土压力值为:0a 0b 01a0c 012a a e =0b e =K H =0.516216kPc e =K H +H =0.5162+189.8328.3kP 点:点:点:静止土压力的合力0E 为:00b 10b 0c 21111E e H +e +e H 162+16+28.3345.53kN m 2222静止土压力0E 的作用点距离墙底的距离0y 为:122200b120b 20c 0b 0H H H H 11y e H +H +e H +e e E 23223112322 162+3+163+28.31645.53232233.14m作用在墙上的静水压力合力w P 为:22w w 211P H 9.8344.1kN m 22静止土压力及水压力的分布如下图所示:e 0a =0e 0c =28.3kPa解:由题意知,墙背竖直且光滑,墙后填土表面水平,故使用朗肯土压力理论计算。
