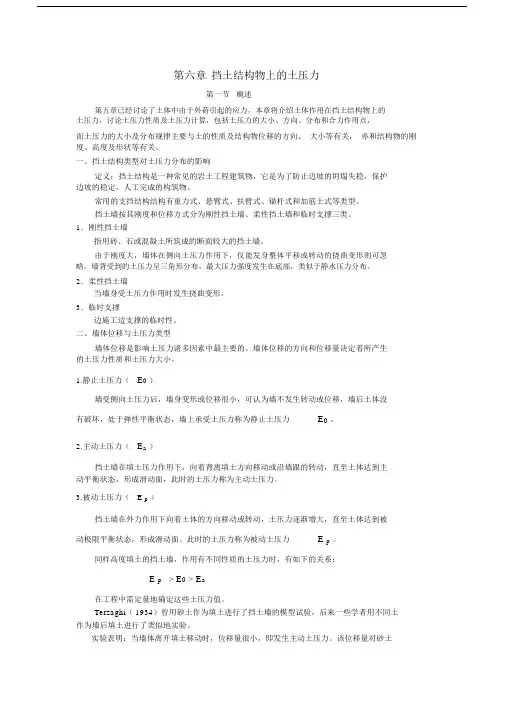

第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（E0）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力E0。
2.主动土压力（E a）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（ E p）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力 E p。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：E p> E0> E a在工程中需定量地确定这些土压力值。
Terzaghi（ 1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（E0）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力E0。
2.主动土压力（E a ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（E p ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力E p 。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：E> E0 > E ap在工程中需定量地确定这些土压力值。
Terzaghi（1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
土体主动被动土压力概念及计算公式土体主动、被动土压力是土力学中常用的概念。
土体主动土压力指土体对支撑结构施加的压力，而被动土压力指支撑结构对土体施加的压力。
在土木工程设计和施工过程中，准确计算土体主动、被动土压力是保证结构安全和经济的关键。
首先，我们来讨论土体主动土压力。
土体主动土压力是土体对支撑结构施加的水平压力，通常被描述为土体在一定深度下的水平压力或水平力矩。
主动土压力的大小取决于土体的性质、土体参数以及土体与支撑结构之间的摩擦力。
常用的主动土压力计算公式有以下几种：1.集中力法集中力法是最常用的计算土体主动土压力的方法之一、该方法假设土体的压力是一个合力作用在支撑结构上，在计算时通常使用Coulomb公式：F=Ka*γ*H^2/2其中，F是土体对支撑结构施加的水平力，Ka是活动土压力系数，γ是土体的重度，H是土体的深度。
Ka的数值通常根据土体的稳定性和内摩擦角确定，可以通过试验和经验公式得到。
2.力均衡法力均衡法是另一种常用的计算土体主动土压力的方法。
该方法利用支撑结构处的力均衡条件，将土体的压力视为一个三角形分布，计算土体压力的大小以及作用点的位置。
土体主动土压力的计算公式可以根据具体情况进行修正和优化，例如考虑土体的非饱和状态、土壤侧向变形等因素。
接下来，我们来讨论土体被动土压力。
土体被动土压力是支撑结构对土体施加的水平压力，主要由支撑结构的刚度和应变引起。
当土体受到施加压力时，土体会发生侧向变形，从而形成被动土压力。
被动土压力的大小取决于支撑结构的刚度和土体的性质。
常用的被动土压力计算公式有以下几种：1. Rankine公式Rankine公式是最常用的计算土体被动土压力的方法之一、该方法假设土体的压力是一个合力作用在土体底部，在计算时通常使用以下公式：F=KP*γ*H其中，F是支撑结构对土体施加的水平力，KP是被动土压力系数，γ是土体的重度，H是土体的深度。
KP的数值通常根据土体的稳定性和内摩擦角确定，可以通过试验和经验公式得到。
第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。
2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
竖向土压力计算公式
土压力计算公式有：
1、主动土压力计算：大主应力σ1=σv=γz，小主应力σ3=σh，主动土压力强度σa=σh；
2、被动土压力计算：大主应力σ1=σh，小主应力σ3=σv=γz，被动土压力强度σp=σh。
土压力：建筑学术语，指土体作用在建筑物或构筑物上的力，促使建筑物或构筑物移动的土体推力称主动土压力；阻止建筑物或构筑物移动的土体对抗力称被动土压力。
土压力随挡土墙可能位移的方向分为主动土压力、被动土压力和静止土压力。
土压力的大小还与墙后填土的性质、墙背倾斜方向等因素有关。
45几种常见情况下的土压力计算土压力计算是土力学中的一个重要内容，广泛应用于土木工程的设计和施工中。
不同情况下的土压力计算方法也不尽相同。
下面将介绍几种常见情况下的土压力计算方法。
1.平面土体的土压力计算：平面土体是指土体底面为一个平面的情况，常见于基础承台、挡墙等工程中。
在计算平面土体的土压力时，可以采用库培公式进行计算。
库培公式为：P=K×γ×H，其中P为土体的垂直土压力，K为土压力系数，γ为单位体积重量，H为土体高度。
土压力系数K的取值范围一般为0.5-1.2，具体取值需根据土壤类型、倾角等因素确定。
2.斜面土体的土压力计算：斜面土体是指土体底面倾斜的情况，常见于坡面、挡墙等工程中。
在计算斜面土体的土压力时，需要考虑坡度对土压力的影响。
一般情况下，可以采用库培公式配合附加应力公式进行计算。
附加应力公式为：δP = 0.5 × K × γ × H × (1 + cosα)，其中δP为附加应力，α为土体与水平面的夹角。
土压力计算结果为垂直土压力P加上附加应力δP。
3.受水压力影响的土压力计算：在水下工程中，土体受到水压力的影响，会导致土压力产生变化。
在计算受水压力影响的土压力时，需要考虑水面上下土体的平衡。
可以采用阿基米德原理进行计算，即水下土体所受土压力等于土体所受水压力的大小。
水压力的计算可以采用水压力公式P=γ_w×H，其中γ_w为水的单位体积重量，H为水深。
4.侧压作用下的土压力计算：在一些工程中，土体可能同时受到水压力和侧压力的作用，如桩基础、沉井等。
在计算受侧压作用下的土压力时，需要考虑土体的侧压力和垂直土压力之间的关系。
可以采用侧压力系数来表达侧压力和垂直土压力的比值。
侧压力系数的取值范围一般为0.2-0.5，具体取值需要根据土体性质、水平应力等因素确定。
5.土体长期变形后的土压力计算：土体长期变形会导致土压力的变化，如土体的沉降、固结等。
第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。
2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
实验表明：当墙体离开填土移动时，位移量很小，即发生主动土压力。
该位移量对砂土约0.001h ，（h 为墙高），对粘性土约0.004h 。
当墙体从静止位置被外力推向土体时，只有当位移量大到相当值后，才达到稳定的被动土压力值p E ，该位移量对砂土约需0.05h ，粘性土填土约需0.1h ，而这样大小的位移量实际上对工程常是不容许的。
本章主要介绍曲线上的三个特定点的土压力计算，即0E 、a E 和p E 。
图6-1三、研究土压力的目的研究土压力的目的主要用于：1．设计挡土构筑物，如挡土墙，地下室侧墙，桥台和贮仓等； 2．地下构筑物和基础的施工、地基处理方面；3．地基承载力的计算，岩石力学和埋管工程等领域。
第二节 静止土压力的计算计算静止土压力时，墙后填土处于弹性平衡状态，由于墙静止不动，土体无侧向移动，可假定墙后填土内的应力状态为半无限弹性体的应力状态。
这时，土体表面下任意深度Z 处，作用在水平面上的主应力为：z z ⋅=γσ （6-1）在竖直面的主应力为： z k x ⋅⋅=γσ0 （6-2）式中：0K ——土的静止侧压力系数。
γ——土的容重x σ即为作用在竖直墙背上的静止土压力，即：与深度Z 呈线性直线分布。
可见：静止土压力与Z 成正比，沿墙高呈三角形分布。
单位长度的挡土墙上的静压力合力0E 为：02021K H E ⋅⋅=γ （6-3）图6-2可见：总的静止土压力为三角形分布图的面积。
式中，H ------ 挡土墙的高度。
0E ------ 的作用点位于墙底面以上H/3处。
静止侧压力系数K 0的数值可通过室内的或原位的静止侧压力试验测定。
其物理意义：在不允许有侧向变形的情况下，土样受到轴向压力增量△σ1将会引起侧向压力的相应增量△σ3，比值△σ3/△σ1称为土的侧压力系数§或静止土压力系数k 0。
ννσσξ-=∆∆==1130K （6-4） 室内测定方法： （1）、压缩仪法：在有侧限压缩仪中装有测量侧向压力的传感器。
（2）、三轴压缩仪法：在施加轴向压力时，同时增加侧向压力，使试样不产生侧向变形。
上述两种方法都可得出轴向压力与侧向压力的关系曲线，其平均斜率即为土的侧压力系数。
对于无粘性土及正常固结粘土也可用下式近似的计算：'sin 10ϕ-=K （6-5）式中：'ϕ——为填土的有效摩擦角。
对于超固结粘性土：mC N c o OCR K K )()()(00+=••式中：c o K •)(0——超固结土的0K 值C N K •)(0——正常固结土的0K 值OCR ——超固结比m ——经验系数，一般可用m ＝0.41。
第三节 朗金土压力理论一、基本原理朗金研究自重应力作用下，半无限土体内各点的应力从弹性平衡状态发展为极限平很状态的条件，提出计算挡土墙土压力的理论。
（一）假设条件 1．挡土墙背垂直 2．墙后填土表面水平3．挡墙背面光滑即不考虑墙与土之间的摩擦力。
（二）分析方法由图6-3可知：图6-31．当土体静止不动时，深度Z 处土单元体的应力为rz z =σ，rz k x 0=σ；2．当代表土墙墙背的竖直光滑面AB 面向外平移时，右侧土体制的水平应力x σ逐渐减小，而z σ保持不变。
当AB 位移至''B A 时，应力园与土体的抗剪强度包线相交——土体达到主动极限平衡状态。
此时，作用在墙上的土压力z σ达到最小值，即为主动土压力a P ； 3．当代表土墙墙背的竖直光滑面AB 面在外力作用下向填土方向移动，挤压土时，x σ将逐渐增大，直至剪应力增加到土的抗剪强度时，应力园又与强度包线相切，达到被动极限平衡状态。
此时作用在''B A 面上的土压力达到最大值，即为被动土压力p P 。
二、水平填土面的朗金土压力计算 （一）主动土压力当墙后填土达主动极限平衡状态时，作用于任意Z 处土单元上的1σγσ==z z ，3σσ==Pa x ，即x z σσ>。
图6-41、 无粘性土对于无粘性土，粘结力0=c ，则有：将rz z ==σσ1，a P =3σ代入无粘性土极限平衡条件：a zK γϕσσ=-=)245(tan 213 （6-6）式中：)245(tan 2ϕ-=a K ——朗金主动土压力系数a P 的作用方向垂直于墙背，沿墙高呈三角形分布，当墙高为H （Z=H ），则作用于单位墙高度上的总土压力a a K H E 22γ=，a E 垂直于墙背，作用点在距墙底3H处，如图6-4（b ） 2、粘性土将a r P z ===31,σγσσ，代入粘性土极限平衡条件：)245tan(2)245(tan 213ϕϕσσ---= c 得a a a K c zK c P 2)245tan(2)245(tan 21-=---=γϕϕσ （6-7）说明：粘性土得主动土压力由两部分组成，第一项：a zK γ为土重产生的，是正值，随深度呈三角形分布；第二项为粘结力c 引起的土压力a K c 2，是负值，起减少土压力的作用，其值是常量。
如图6-4（c ）所示。
总主动土压力a E 应为图6-4（c ）所示三角形面积，即：r c K cH K H K r cH K c HK E a a a a a a 2222212)(2(21+-=⎥⎥⎦⎤⎢⎢⎣⎡--=γγ （6-8） a E 作用点则位于墙底以上)(310h H -处。
（二）被动土压力如图6-5（a ）当墙后土体达到被动极限平衡状态时，z x σσ>，则p x P ==σσ1，z z γσσ==3。
1、无粘性土将p P =1σ，z γσ=3代入无粘性土极限平衡条件式中)245(tan 231ϕσσ+=可得：p p zK z P γϕγ=+=)245(tan 2（6-9）式中：)245(tan 2ϕ+=p K ——称为朗金被动土压力系数p P 沿墙高底分布及单位长度墙体上土压力合力p E 作用点的位置均与主动土压力相同。
如图6-5（b ）p p K H E 22γ=（6-10）墙后土体破坏，滑动面与小主应力作用面之间的夹角245ϕα-=，两组破裂面之间的夹角则为ϕ+o90。
2、粘性土将31,σγσ==z P p 代入粘性土极限平衡条件)245tan(2)245(tan 231ϕϕσσ+++=c 可得：p p p K c zK c z P 2)245tan(2)245(tan 2+=+++=γφφγ（6-11）粘性填土的被动压力也由两部分组成，都是正值，墙背与填土之间不出现裂缝；叠加后，其压力强度p P 沿墙高呈梯形分布；总被动土压力为：p p p K cH K H E 2212+=γ （6-12）p E 的作用方向垂直于墙背，作用点位于梯形面积重心上，如图6-5（c ）。
图6-5例6-1 已知某混凝土挡土墙，墙高为H ＝6.0m ，墙背竖直，墙后填土表面水平，填土的重度γ=18.5kN/m 3,φ=200,c =19kPa 。
试计算作用在此挡土墙上的静止土压力，主动土压力和被动土压力，并绘出土压力分布图。
解：（1）静止土压力，取K 0＝0.5，00zK P γ=m kn K H E /5.1665.065.1821212020=⨯⨯⨯==γE 0作用点位于下m H0.22=处，如图a 所示。
（2）主动土压力根据朗肯主压力公式：a a a K c zK P 2-=γ，)245tan(φ-=a Kγγ222221c K cH K H E a a a +-=＝0.5×18.5×62×tg 2（45º－20º/2）－2×19×6×tg(45º－20º/2)＋2×192/18.5 ＝42.6kn/m 临界深度：m tg K cZ a93.2)22045(5.1819220=-⨯⨯==γEa 作用点距墙底：m Z H 02.1)93.20.6(31)(310=-=-处，见图b 所示。
（3）被动土压力：mKN tg tg K cH K H E p p p /1005)22045(6192)22045(65.1821221222=+⨯⨯++⨯⨯⨯=+=γ 墙顶处土压力：KPa K c P p a 345421⋅==墙底处土压力为：KPa K c HK P p p b 78.2802=+=γ总被动土压力作用点位于梯形底重心，距墙底2.32m 处，见图c 所示。
55.5KN/m 2 27.79KN/ m 2 280.78KN/ m 2(a) (b) (c)图6-6讨论：1、由此例可知，挡土墙底形成、尺寸和填土性质完全相同，但0E ＝166.5 KN/m ，a E =42.6 KN/m ，即：0E ≈4a E ，或041E E a =。
