录井资料识别油、气、水层油、气、水定层定性判别利用气测录井资料判断油、气、水层：一般而言，油气层在气测曲线的全烃含量和组分数值会出现异常显示，可根据气测曲线的全烃含量、峰形特征及组分情况判断油、气、水层。
油层具有全烃含量高，峰形宽且平缓及组分齐全等特征；气层具有全烃含量高，曲线呈尖峰状或箱状，组分主要为C1，C2以上重烃甚微且不全；含有溶解气的水层具有全烃含量低，曲线呈锯齿状，组分不全，主要为C1等特征；纯水层气测则无异常。
利用荧光录井判断油、气、水层利用发光明亮成都，发光颜色，含油显示面积、扩散产状、流动速度等荧光录井描述可定性对油、气、水层进行判别。
一般而言，油质越好颜色越亮，油质越差颜色越暗。
轻质油荧光显示为蓝紫色、青蓝色、蓝色，正常原油荧光显示为黄橙、黄色、黄褐色，稠油荧光显示为棕色、深褐色、黑色。
扩散产状常见有晕状、放射状和溪流状，其中，晕状、放射状显示含油级别高，溪流状系那是含油级别低。
流动速度常见有快速、中速和慢速，其中，快速、中速显示含油级别高，慢速显示含油级别低。
含油显示面积大于60%显示含油级别高，30%~60%显示含油级别中等，小于30%显示含油级别低。
利用岩屑录井判断油、气、水层：井底岩石别钻头破碎后，岩屑随钻井液返出井口，按规定的取样间隔和迟到时间，连续采集岩屑样品，济宁系统观察、分析、鉴定、描述和解释，并初步恢复地层剖面。
岩屑录井是地质录井的主要方法，根据岩屑录井描述可初步对储集层的含油、气、水情况作出判断。
油、气、水层定量判别气测数据质量控制：T g=C1+2C2+3C3+4iC4+4nC4+5C5T g为全烃值，可以根据T g/（C1+2C2+3C3+4iC4+4nC4+5C5）比值对气测数据是否准确进行判断。
如果该值为0.8~2.0，用气测数据定量判别油、气、水层效果较好，反之，判别结果与实际试油结论符合率较低，因此，当该比值为0.8~2.0时，认为气测数据可比较真实地反映底层流体性质，可用气测数据结合一些优选的经验统计方法实现对油、气、水层较为准确的定量判别。
用测井曲线判断划分油、气、水层测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。
1、油、气、水层在测井曲线上显示不同的特征：(1)、油层：微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
声波时差值中等，曲线平缓呈平台状。
井径常小于钻头直径。
(2)、气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。
(3)、油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
(4)、水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较(对比)的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：(1) 纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的3倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
(2) 径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
利用岩心元素判别油气水界面的方法和识别水层的方法岩心元素判别油气水界面和识别水层是采油工程中一个非常关键的问题，目前采用岩心元素方法来判别油气水界面和识别水层是一种比较成熟而又有效的方法。
首先，岩心元素方法用来判定油气水界面。
在油气水界面处，油层和水层间的空泡相对明显，油气的岩心元素的浓度范围更加分明，比如脂肪族元素（芳缩醚、芳烃及其他分支烃）浓度明显比水层高得多，在油气水界面处，能够清晰的检测到这些元素的浓度差异，从而有效地识别油气水界面。
随后，岩心元素方法可以有效识别水层。
通过检测油层与水层间岩心元素的差异，水层可以清晰地识别出来，如氧醇（正十六烷、正十三烷及其他烯烃）专属油气层，差别非常明显。
在水层处，氧醇专属油气层浓度也会明显地降低，从而避免假阴性的出现，有效识别出水层。
最后，由于岩心元素的诊断仪可以快速准确的检测油层、气层和水层的属性。
因此，利用岩心元素方法是判别油气水界面和识别水层的一种有效而成熟的方法。
综合判断油气水层的一般方法第五节综合判断油气水层的一般方法综合判断油气、水层就是要对储集层所产流体性质及其生产能力作出解释结论，是单井地层评价的综合结果，对油田勘探开发具有重要意义。
地球物理资料的间接性决定了其应用的多解性，因此在综合解释油气水层时，还需要参考各种地质资料、钻井过程中的第一性资料等进行综合分析、判断最终得到正确的解释结论。
它是一个综合分析、综合思考的过程。
计算机的应用还不能取代人们的思维，由计算机得到的各种参数和结果可以是人们综合分析的输入信息、中间结果和结果表述。
下面从定性判断油气层的角度介绍综合判断油气水层的一般方法。
§1.5.1 收集反映储集层地质特点的有关背景资料了解油田构造特点和油气藏类型，根据地下地质体的特点大概可分为构造圈闭油气藏、地层圈闭油气藏和岩性圈闭油气藏三大类。
油气藏的类型决定着成藏规模和油气水的分布规律，因此在测井解释时应对油田的构造特点和油气藏类型有足够的认识。
了解油田各个时代地层在纵横向上的分布规律，帮助划分岩性和解释井段。
了解油田各主要含油层系的四性关系在纵横向上的分布规律。
收集直接反映地质情况的第一性资料，主要包括以下几种：1）钻井过程中的油气显示，主要是泥浆性能的变化和槽面显示。
泥浆性能的变化主要表现在比重、粘度和含盐量的变化。
钻开油气层后，油气进入井内，引起泥浆比重降低、粘度升高；钻开盐层后，引起泥浆含盐量的增加。
遇到油气层后，泥浆槽面显示包括油气出现的深度、油花气泡的直径、油花气泡占槽面的百分比、槽面上涨情况等，油气上窜速度、泥浆漏失量、钻井放空等现象也对识别油气层有重要参考意义。
2）钻井取心，是开展各项研究的基础。
取心现场描述主要包括地层岩性、颜色和含有级别（饱含油、含油、微含油、油斑油迹），实验室分析包括物性分析、薄片分析、粒度分析、岩电测量等大量的常规分析化验资料和专项分析化验资料。
它们是测井解释的基础。
3）井壁取心，是用电缆把取心器下到预定深度，直接从井壁取出直径约1厘米的岩心分析其岩性和含油性的方法。

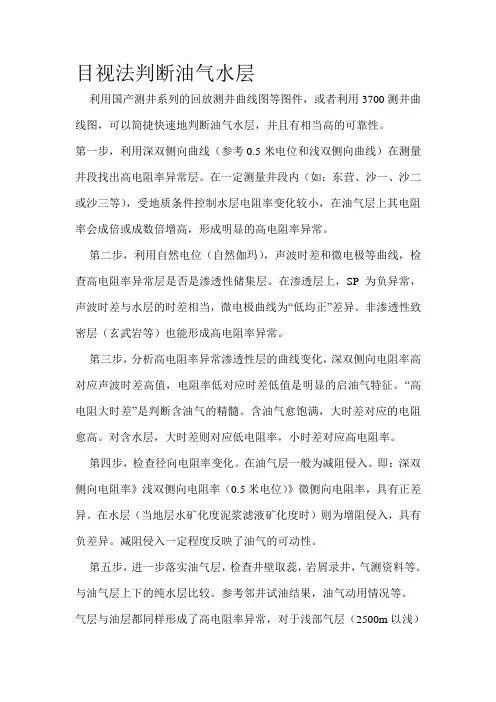

目视法判断油气水层利用国产测井系列的回放测井曲线图等图件，或者利用3700测井曲线图，可以简捷快速地判断油气水层，并且有相当高的可靠性。
第一步，利用深双侧向曲线（参考0.5米电位和浅双侧向曲线）在测量井段找出高电阻率异常层。
在一定测量井段内（如：东营、沙一、沙二或沙三等），受地质条件控制水层电阻率变化较小，在油气层上其电阻率会成倍或成数倍增高，形成明显的高电阻率异常。
第二步，利用自然电位（自然伽玛），声波时差和微电极等曲线，检查高电阻率异常层是否是渗透性储集层。
在渗透层上，SP为负异常，声波时差与水层的时差相当，微电极曲线为“低均正”差异。
非渗透性致密层（玄武岩等）也能形成高电阻率异常。
第三步，分析高电阻率异常渗透性层的曲线变化，深双侧向电阻率高对应声波时差高值，电阻率低对应时差低值是明显的启油气特征。
“高电阻大时差”是判断含油气的精髓。
含油气愈饱满，大时差对应的电阻愈高。
对含水层，大时差则对应低电阻率，小时差对应高电阻率。
第四步，检查径向电阻率变化。
在油气层一般为减阻侵入。
即：深双侧向电阻率》浅双侧向电阻率（0.5米电位）》微侧向电阻率，具有正差异。
在水层（当地层水矿化度泥浆滤液矿化度时）则为增阻侵入，具有负差异。
减阻侵入一定程度反映了油气的可动性。
第五步，进一步落实油气层，检查井壁取蕊，岩屑录井，气测资料等。
与油气层上下的纯水层比较。
参考邻井试油结果，油气动用情况等。
气层与油层都同样形成了高电阻率异常，对于浅部气层（2500m以浅）有以下几个特征。
A、电阻率可以比油层低些，但对高压气层电阻率不低。
B、含氢量较油层低。
补偿中子（中子伽玛）显示高值异常，即显示为低孔隙度特征。
C、声波时差值大于油水层值，甚至发生周波踊跃（时差成50MS 的倍数增大）。
油、气、水定层定性判别利用气测录井资料判断油、气、水层：一般而言，油气层在气测曲线的全烃含量和组分数值会出现异常显示，可根据气测曲线的全烃含量、峰形特征及组分情况判断油、气、水层。
油层具有全烃含量高，峰形宽且平缓及组分齐全等特征；气层具有全烃含量高，曲线呈尖峰状或箱状，组分主要为C1，C2以上重烃甚微且不全；含有溶解气的水层具有全烃含量低，曲线呈锯齿状，组分不全，主要为C1等特征；纯水层气测则无异常。
利用荧光录井判断油、气、水层利用发光明亮成都，发光颜色，含油显示面积、扩散产状、流动速度等荧光录井描述可定性对油、气、水层进行判别。
一般而言，油质越好颜色越亮，油质越差颜色越暗。
轻质油荧光显示为蓝紫色、青蓝色、蓝色，正常原油荧光显示为黄橙、黄色、黄褐色，稠油荧光显示为棕色、深褐色、黑色。
扩散产状常见有晕状、放射状和溪流状，其中，晕状、放射状显示含油级别高，溪流状系那是含油级别低。
流动速度常见有快速、中速和慢速，其中，快速、中速显示含油级别高，慢速显示含油级别低。
含油显示面积大于60%显示含油级别高，30%~60%显示含油级别中等，小于30%显示含油级别低。
利用岩屑录井判断油、气、水层：井底岩石别钻头破碎后，岩屑随钻井液返出井口，按规定的取样间隔和迟到时间，连续采集岩屑样品，济宁系统观察、分析、鉴定、描述和解释，并初步恢复地层剖面。
岩屑录井是地质录井的主要方法，根据岩屑录井描述可初步对储集层的含油、气、水情况作出判断。
油、气、水层定量判别气测数据质量控制：T g=C1+2C2+3C3+4iC4+4nC4+5C5T g为全烃值，可以根据T g/（C1+2C2+3C3+4iC4+4nC4+5C5）比值对气测数据是否准确进行判断。
如果该值为0.8~2.0，用气测数据定量判别油、气、水层效果较好，反之，判别结果与实际试油结论符合率较低，因此，当该比值为0.8~2.0时，认为气测数据可比较真实地反映底层流体性质，可用气测数据结合一些优选的经验统计方法实现对油、气、水层较为准确的定量判别。
