测井解释识别油、水、气层
用测井曲线判断划分油、气、水层测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。
1、油、气、水层在测井曲线上显示不同的特征：(1)、油层：微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
声波时差值中等，曲线平缓呈平台状。
井径常小于钻头直径。
(2)、气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。
(3)、油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
(4)、水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较(对比)的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：(1) 纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的3倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
(2) 径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
第三章 油气水层的识别
还与流体的性质和相对含量、各流体之 间的相互作用以及流体与岩石相互作用 有关。
③相对渗透率
• 岩石的有效渗透率与绝对渗透率之比值称为 相对渗透率。
• 其值在0-1之间。
k ro
ko k
k rg
kg k
k rw
kw k
• k ro —油相对渗透率
• k rg —气相对渗透率
• krw —水相对渗透率
• 达西定律：
Q K AP L
K QL AP
Q 流体的流量, cm3/s A 垂直于流体流动方向的岩石横截面积, cm2 L 流体渗滤路径的长度, cm; P 压力差, Pa 流体的粘度, mPa • s; K 岩石的渗透率, m2
几个相关概念
三、油气水层判断
3、差油层
• 差油层有两种可能的情况：
– ① 含泥量较高。表现为电阻率低 – ②孔隙度小，岩性致密。表现为电阻率高
两者都有一个共性：SP幅度差小
三、油气水层判断
4、典型气层
① 声波时差偏大或周波跳跃 ② 密度测井值偏小 ③ 中子孔隙度测井值偏小 ④ 气测有显示
三、油气水层判断
5、干层
• 低侵：Rxo 明显低于 Rt，称低侵或减阻 侵入。一般在油气层出现
• 无侵
１. 高侵剖面
Hale Waihona Puke ２. 低侵剖面3. 油气层与纯水层在侵入性质上的差别（淡水泥浆）
油气层
纯水层
孔隙 流体
冲洗带
含盐量相对较低的滤液，残余 含盐量相对较低的滤液，残余地
水和油气
层水
未侵入带
油气为主，少量含盐量相对较 高的地层水
• 泥岩：扩井
③相对渗透率
• 岩石的有效渗透率与绝对渗透率之比值称为 相对渗透率。
• 其值在0-1之间。
k ro
ko k
k rg
kg k
k rw
kw k
• k ro —油相对渗透率
• k rg —气相对渗透率
• krw —水相对渗透率
• 达西定律：
Q K AP L
K QL AP
Q 流体的流量, cm3/s A 垂直于流体流动方向的岩石横截面积, cm2 L 流体渗滤路径的长度, cm; P 压力差, Pa 流体的粘度, mPa • s; K 岩石的渗透率, m2
几个相关概念
三、油气水层判断
3、差油层
• 差油层有两种可能的情况：
– ① 含泥量较高。表现为电阻率低 – ②孔隙度小，岩性致密。表现为电阻率高
两者都有一个共性：SP幅度差小
三、油气水层判断
4、典型气层
① 声波时差偏大或周波跳跃 ② 密度测井值偏小 ③ 中子孔隙度测井值偏小 ④ 气测有显示
三、油气水层判断
5、干层
• 低侵：Rxo 明显低于 Rt，称低侵或减阻 侵入。一般在油气层出现
• 无侵
１. 高侵剖面
Hale Waihona Puke ２. 低侵剖面3. 油气层与纯水层在侵入性质上的差别（淡水泥浆）
油气层
纯水层
孔隙 流体
冲洗带
含盐量相对较低的滤液，残余 含盐量相对较低的滤液，残余地
水和油气
层水
未侵入带
油气为主，少量含盐量相对较 高的地层水
• 泥岩：扩井
根据测井曲线划分油气水层

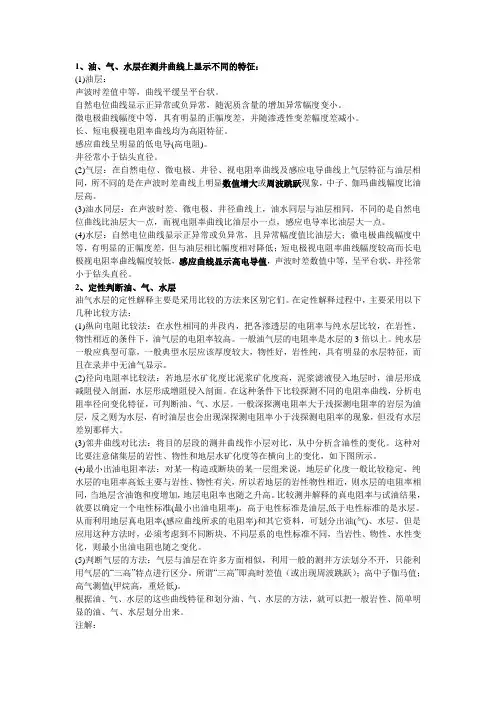

1、油、气、水层在测井曲线上显示不同的特征：(1)油层：声波时差值中等，曲线平缓呈平台状。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
井径常小于钻头直径。
(2)气层：在自然电位、微电极、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显数值增大或周波跳跃现象，中子、伽玛曲线幅度比油层高。
(3)油水同层：在声波时差、微电极、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
(4)水层：自然电位曲线显示正异常或负异常，且异常幅度值比油层大；微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：(1)纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的3倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
(2)径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
在这种条件下比较探测不同的电阻率曲线，分析电阻率径向变化特征，可判断油、气、水层。
一般深探测电阻率大于浅探测电阻率的岩层为油层，反之则为水层，有时油层也会出现深探测电阻率小于浅探测电阻率的现象，但没有水层差别那样大。
(3)邻井曲线对比法：将目的层段的测井曲线作小层对比，从中分析含油性的变化。

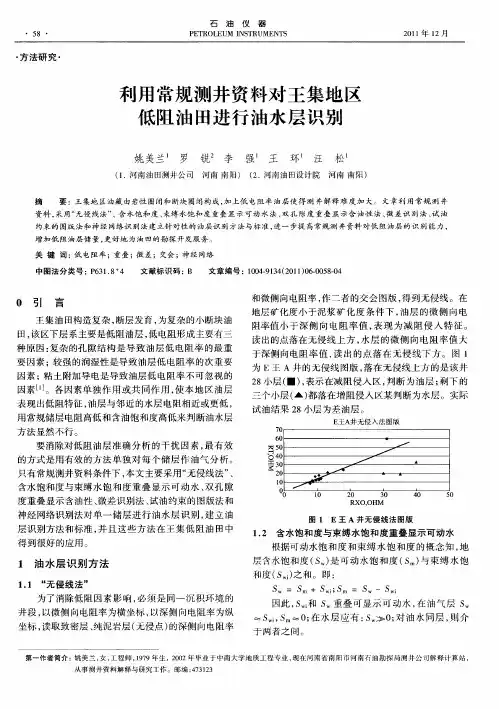

利用常规测井资料对王集地区低阻油田进行油水层识别
层识 别方法 和标 准 ， 且这 些 方 法 在 王集 低 阻 油 田 中 并 得 到很好 的应 用 。
图 １ Ｅ王 Ａ 井 无 侵 线 法 图版
１ ２ 含水 饱和 度与束 缚水 饱和 度重 叠显 示可动 水 ． 根据 可动水 饱 和度 和 束 缚 水饱 和度 的概 念知 ， 地 层 含水饱 和度 （ 是 可 动 水饱 和度 （ ） 束 缚 水 饱 Ｓ） ５ 与
一
井段 ， 以微侧 向 电阻率 为横坐标 ， 以深 侧 向电阻率 为纵
坐标 ， 取致 密层 、 读 纯泥 岩层 （ 侵点 ） 无 的深 侧 向电阻率
５ ｉ５ Ｏ 在水 层 应 有 ： ｗ ０ 对 油 水 同层 ， 介 ， ； Ｓ》 ； 则
于两者 之 间。
第一作者简介 ： 姚美 兰， ， 程师，９ ９年生 ，２０ 女 工 １７ ０ ２年毕业于 中南大学地质工程专业 ， 现在河南省南 阳市河南石油勘探局测井公 司解 释计算 站
和度 （ ） 和 。即 ： Ｌｉ ｓ 之
Ｓ ＝ Ｓ ＋ Ｓ ｉＳ ＝ Ｓ 一 Ｓ ； ｉ
１ 油 水 层 识 别 方 法
１１ “ ． 无侵线 法”
为 了消除低 阻 因 素影 响 ， 须 是 同一 沉 积 环境 的 必
因此 ， 和 Ｓ Ｓ ｉ 重叠 可 显 示 可 动 水 ， 油 气 层 Ｓ 在
本 次研 究用 的是 阿尔奇 公式求 得 的含水饱 和度 和声波
时差 与岩心孔 隙度建立 的孔 隙度模 型求得 的地层 有效 孔 隙度 。这 两种参 数 的精确性 与研究 区资料 的多 少成
正 比。图 ３是王 Ｄ井用该 方法 做 出的解 释结 果 ，７号 ５ 层 含水 孔 隙度与地 层有 效孔 隙度 曲线迭合 为“ 向” 反 解 释为 油层 ， 油 结论 ： ２ ．ｔ水 ０ ４ 为 油层 ；７ 试 油 ９ ７ ， ．３ｍ ， ２ 号层含 水孔 隙度 与地 层 有效 孑 隙 度 曲线 重 叠 ， 释为 Ｌ 解 水层 ， 试油结 论 ： ０ｔ水 ２ ． ， 油 ， １ ６ｍ３为水层 。两层 与解 释结论 相符 合 。
图 １ Ｅ王 Ａ 井 无 侵 线 法 图版
１ ２ 含水 饱和 度与束 缚水 饱和 度重 叠显 示可动 水 ． 根据 可动水 饱 和度 和 束 缚 水饱 和度 的概 念知 ， 地 层 含水饱 和度 （ 是 可 动 水饱 和度 （ ） 束 缚 水 饱 Ｓ） ５ 与
一
井段 ， 以微侧 向 电阻率 为横坐标 ， 以深 侧 向电阻率 为纵
坐标 ， 取致 密层 、 读 纯泥 岩层 （ 侵点 ） 无 的深 侧 向电阻率
５ ｉ５ Ｏ 在水 层 应 有 ： ｗ ０ 对 油 水 同层 ， 介 ， ； Ｓ》 ； 则
于两者 之 间。
第一作者简介 ： 姚美 兰， ， 程师，９ ９年生 ，２０ 女 工 １７ ０ ２年毕业于 中南大学地质工程专业 ， 现在河南省南 阳市河南石油勘探局测井公 司解 释计算 站
和度 （ ） 和 。即 ： Ｌｉ ｓ 之
Ｓ ＝ Ｓ ＋ Ｓ ｉＳ ＝ Ｓ 一 Ｓ ； ｉ
１ 油 水 层 识 别 方 法
１１ “ ． 无侵线 法”
为 了消除低 阻 因 素影 响 ， 须 是 同一 沉 积 环境 的 必
因此 ， 和 Ｓ Ｓ ｉ 重叠 可 显 示 可 动 水 ， 油 气 层 Ｓ 在
本 次研 究用 的是 阿尔奇 公式求 得 的含水饱 和度 和声波
时差 与岩心孔 隙度建立 的孔 隙度模 型求得 的地层 有效 孔 隙度 。这 两种参 数 的精确性 与研究 区资料 的多 少成
正 比。图 ３是王 Ｄ井用该 方法 做 出的解 释结 果 ，７号 ５ 层 含水 孔 隙度与地 层有 效孔 隙度 曲线迭合 为“ 向” 反 解 释为 油层 ， 油 结论 ： ２ ．ｔ水 ０ ４ 为 油层 ；７ 试 油 ９ ７ ， ．３ｍ ， ２ 号层含 水孔 隙度 与地 层 有效 孑 隙 度 曲线 重 叠 ， 释为 Ｌ 解 水层 ， 试油结 论 ： ０ｔ水 ２ ． ， 油 ， １ ６ｍ３为水层 。两层 与解 释结论 相符 合 。
用测井曲线判别油气水层
电导率和电阻率成反比。 油层呈现低电导，水层呈现高电导。
五、声波速度测井
它就是测量声波在岩石中的传播速度或传 播时间。
声波在岩石中的传播速度与岩石的性质、 孔隙度以及孔隙中所充填的流体性质有关。 在砂泥岩剖面中，声波在砂岩中的传播时 间比在泥岩中传播时间短。
在油、气、水流体中的传播时间，由长到 短的顺序是：气---油---水。因为它们的密 度决定了它们的传播速度。
一. 自然电位
原理: 由于泥浆和地层水的矿化度不同,在钻开岩层后,在井碧附近两种 不同矿化度的溶液接触产生电化学过程,结果产生电动势造成自 然电场,沿井轴测量记录自然电位变化曲线,用以区别岩性,这种测 井方法叫自然电位测井. 用途: 由于自然电位曲线在渗透层处有明显的异常显示,因此它是划分 和研究储集层的重要方法之一,也是判断水淹层的重要曲线. 高浓度溶液中的离子受渗透压的作用要迁移到低浓度溶液中,叫 离子扩散. 负离子的迁移速度大于正离子的迁移速度. 在砂泥岩剖面中,以泥岩为基线,当地层水矿化度大于泥浆滤液矿 化度时,在自然电位曲线想砂岩层段则出现负异常.反之,砂岩层段 则出现正异常. 判断水淹层,在自然电位曲线上,泥岩基线发生偏移,上部基线偏移 说明顶部水淹,下部基线偏移说明底部水淹,自然电位幅度比正常 的要偏大.
自然伽马------实际测的是地层中泥质含量的多少
三、普通电阻率
电阻率测井：是测岩石的电阻 率和岩石中流体的电阻率高低 的曲线。
用来区分岩性、划分油水层、 进行地层对比。 在砂泥岩剖面中，砂岩电阻比 泥岩电阻高。砂岩中装油呈现 高电阻值，装水呈现低电阻。
四、感应电导率
感应电导率测井也是电阻率，只是 是一种特殊的电阻率测井。它的测 量半径大，对薄层的反应灵敏度比 普通电阻率高。它也是判别油水层 的非常重要的曲线。
五、声波速度测井
它就是测量声波在岩石中的传播速度或传 播时间。
声波在岩石中的传播速度与岩石的性质、 孔隙度以及孔隙中所充填的流体性质有关。 在砂泥岩剖面中，声波在砂岩中的传播时 间比在泥岩中传播时间短。
在油、气、水流体中的传播时间，由长到 短的顺序是：气---油---水。因为它们的密 度决定了它们的传播速度。
一. 自然电位
原理: 由于泥浆和地层水的矿化度不同,在钻开岩层后,在井碧附近两种 不同矿化度的溶液接触产生电化学过程,结果产生电动势造成自 然电场,沿井轴测量记录自然电位变化曲线,用以区别岩性,这种测 井方法叫自然电位测井. 用途: 由于自然电位曲线在渗透层处有明显的异常显示,因此它是划分 和研究储集层的重要方法之一,也是判断水淹层的重要曲线. 高浓度溶液中的离子受渗透压的作用要迁移到低浓度溶液中,叫 离子扩散. 负离子的迁移速度大于正离子的迁移速度. 在砂泥岩剖面中,以泥岩为基线,当地层水矿化度大于泥浆滤液矿 化度时,在自然电位曲线想砂岩层段则出现负异常.反之,砂岩层段 则出现正异常. 判断水淹层,在自然电位曲线上,泥岩基线发生偏移,上部基线偏移 说明顶部水淹,下部基线偏移说明底部水淹,自然电位幅度比正常 的要偏大.
自然伽马------实际测的是地层中泥质含量的多少
三、普通电阻率
电阻率测井：是测岩石的电阻 率和岩石中流体的电阻率高低 的曲线。
用来区分岩性、划分油水层、 进行地层对比。 在砂泥岩剖面中，砂岩电阻比 泥岩电阻高。砂岩中装油呈现 高电阻值，装水呈现低电阻。
四、感应电导率
感应电导率测井也是电阻率，只是 是一种特殊的电阻率测井。它的测 量半径大，对薄层的反应灵敏度比 普通电阻率高。它也是判别油水层 的非常重要的曲线。
用测井曲线判别油气水层
用测井曲线判别油气水层
判断油气水层常用的测井曲线有: 自然电位.自然咖吗.感应电导率.普通 电阻率(4米.2.5米).声波时差.微电极.深 中浅侧向 首先大家应该明白不论是油层.气层水 层还是水淹层,它们都是储层都在砂岩 里.一般情况下它们是按相对密度大小 分布于某一个构造之中的.即气层在上 部,油层在中部,水层在下部. 下面讲每条测井曲线的原理和用途
自然伽马------实际测的是地层中泥质含量的多少
三、普通电阻率
电阻率测井：是测岩石的电阻 率和岩石中流体的电阻率高低 的曲线。
用来区分岩性、划分油水层、 进行地层对比。 在砂泥岩剖面中，砂岩电阻比 泥岩电阻高。砂岩中装油呈现 高电阻值，装水呈现低电阻。
四、感应电导率
感应电导率测井也是电阻率，只是 是一种特殊的电阻率测井。它的测 量半径大，对薄层的反应灵敏度比 普通电阻率高。它也是判别油水层 的非常重要的曲线。
二、 自然伽马
自然伽马测井是在井内测量岩层中自然存在的放射性核素核衰变 过程中放射出来的r射线的强度,来研究地质问题的一种测井方法. 用途: 由于不同地层具有不同的自然放射性强度,因此可根据自然伽吗曲 线划分岩性,估算岩层泥质含量.和进行地层对比. 在砂泥岩剖面中.砂岩显示最低值,粘土(泥岩.页岩)显示最高值,而粉 砂岩泥岩介于中间,并随着岩层中泥质含量增加曲线幅度增大. 在碳酸岩盐剖面中,自然伽马测井曲线值是粘土(泥岩.页岩)最高,纯 的石灰岩白云岩的自然伽马值最低.而泥灰岩泥质石灰岩,泥岩白云 岩的自然伽马测井曲线值介于两者之间,且随泥值含量增加而幅度 值增大. 在膏岩剖面中,用自然伽吗曲线可以划分岩性并划分砂岩储集层,其 中岩盐.石膏岩层的曲线值最低.泥岩最高.砂岩介于二者之间. 利用自然伽吗曲线进行地层对比有以下几个优点: １. 自然伽马测井曲线与地层水和泥浆的矿化度无关; ２. 自然伽马曲线值在一般条件下与地层中所含流体性质无关;
判断油气水层常用的测井曲线有: 自然电位.自然咖吗.感应电导率.普通 电阻率(4米.2.5米).声波时差.微电极.深 中浅侧向 首先大家应该明白不论是油层.气层水 层还是水淹层,它们都是储层都在砂岩 里.一般情况下它们是按相对密度大小 分布于某一个构造之中的.即气层在上 部,油层在中部,水层在下部. 下面讲每条测井曲线的原理和用途
自然伽马------实际测的是地层中泥质含量的多少
三、普通电阻率
电阻率测井：是测岩石的电阻 率和岩石中流体的电阻率高低 的曲线。
用来区分岩性、划分油水层、 进行地层对比。 在砂泥岩剖面中，砂岩电阻比 泥岩电阻高。砂岩中装油呈现 高电阻值，装水呈现低电阻。
四、感应电导率
感应电导率测井也是电阻率，只是 是一种特殊的电阻率测井。它的测 量半径大，对薄层的反应灵敏度比 普通电阻率高。它也是判别油水层 的非常重要的曲线。
二、 自然伽马
自然伽马测井是在井内测量岩层中自然存在的放射性核素核衰变 过程中放射出来的r射线的强度,来研究地质问题的一种测井方法. 用途: 由于不同地层具有不同的自然放射性强度,因此可根据自然伽吗曲 线划分岩性,估算岩层泥质含量.和进行地层对比. 在砂泥岩剖面中.砂岩显示最低值,粘土(泥岩.页岩)显示最高值,而粉 砂岩泥岩介于中间,并随着岩层中泥质含量增加曲线幅度增大. 在碳酸岩盐剖面中,自然伽马测井曲线值是粘土(泥岩.页岩)最高,纯 的石灰岩白云岩的自然伽马值最低.而泥灰岩泥质石灰岩,泥岩白云 岩的自然伽马测井曲线值介于两者之间,且随泥值含量增加而幅度 值增大. 在膏岩剖面中,用自然伽吗曲线可以划分岩性并划分砂岩储集层,其 中岩盐.石膏岩层的曲线值最低.泥岩最高.砂岩介于二者之间. 利用自然伽吗曲线进行地层对比有以下几个优点: １. 自然伽马测井曲线与地层水和泥浆的矿化度无关; ２. 自然伽马曲线值在一般条件下与地层中所含流体性质无关;
利用测井资料判断岩性及油气水层知识讲解
利用测井资料判断岩性及油气水层一、普遍电阻率测井（双侧向、三侧向、2.5m、4.0m、七侧向、微电极）1、基本原理：电阻率测井是由一个供电电极或多个供电电极供给低频或较低频电流I，当电流通过地层时，用另外的测量电极测量电位U，利用Ra＝K U/IK：电极系数Ra：视电阻率U：电位I：电流2、应用（1）求地层电阻率利用微球形聚焦、微电极，求取冲洗带电阻率。
利用浅侧向、2.5m求取侵入带电阻率。
利用深侧向、4.0m求取原状地层电阻率。
（2）确定岩性界面：利用微球形聚焦、微电极划分界面，界面划在曲线最陡或半幅点处。
利用侧向划分界面，界面可划在曲线半幅点处。
利用2.5m划分界面，顶界划在极小值，底界划在极大值。
（3）判断岩性泥岩：低电阻，微球形聚焦、微电极、双侧向基本重合，2.5m、4.0m平直。
灰质岩：高阻，微球形聚焦，微电极、双侧向基本重合，2.5m、4.0m都高。
盐膏岩：电阻特别高，井径不规则时深侧向＞浅侧向＞微球聚焦。
4.0m＞2.5m>微电极。
页岩、油页岩：高阻，井径不规则时微球、双侧向基本重合，4.0m>2.5m>微电极。
（4）判断油气水层①油气层：A、Rmf>Rw ，增阻侵入，随探测深度增加电阻率降低。
Rmf――泥浆滤液电阻率，Rw――地层水电阻率。
B、Rmf<Rw ，减阻侵入，随电探测深度增加电阻率增加。
②水层：A、Rmf>Rw，增阻侵入，R深＜R浅。
B、Rmf<Rw，减阻侵入，R深＞R浅。
C、Rmf≈Rw，则R深≈R浅。
R深――深电极R浅――浅电极（5）识别裂缝发育带碳酸盐岩剖面裂缝发育带，在高阻中找低阻。
二、感应测井1、基本原理感应测井是测量地层的电导率。
它是由若干个同轴线围组成的－组发射线圈和一组接受线围的复合线圈系。
当发射线圈发出恒定强度为20000周的高频率交变电流时，由此产生的交变磁场则在地层中感应次生电流，而次生电流在与发射线圈同轴的环形地层回路中流动，又形成了次生磁场，这样使在接受线圈中感应出电动势。

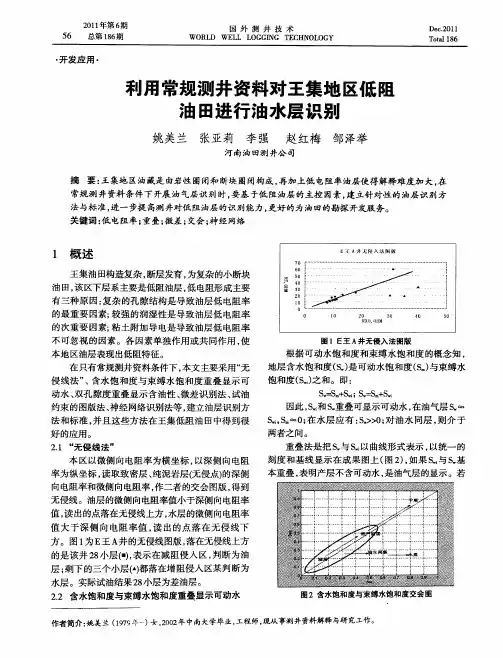

利用常规测井资料对王集地区低陲油田进行油水层识别
佑寸 述标准 ， 了研究工区油、 暑Ｅ 建立 水压 ０ 筐 枥 。 ２ 经 网络 模拟 交会 图法 ． ６
密 度一 电阻率交 会 图版 （ ９ 图 ）
图 ６ 王 Ｅ井 微 差 识 别 曲线 图
如 图 ７ 示 ， Ｆ 的 １１— ８ ０１ 所 王 井 ８５ １６．ｍ井 段 原 解 释结 论 ， 有一 个 差 油 层 ， 个 水层 ， 只 一 剩下 的全 部 是 干层 ， 里通 过微 差识 别 ， 原来 的三 个 干层 结论 改 这 将 为 了油层 ， 多层 合 试 ， 油结 论 ： 试 日产 油 ２． ，ｔ 水 ０ ｔ Ｅ产 ４ ５１， 油水 同层 。显然 ， ．ｔ为 微差 识别 结果 更为 合理 。
如 图６ 所示 ， Ｅ井 ，０ 和 １ １ 王 １７ １ 号层 Ａ Ｃ与 Ｒ 迭 Ｔ 合 为 “ 向 ”则 为 油 层 ， 反 ， 两层 合 试 油 ， 油 投产 日产 试 水 ２ ．ｔ产水 ０４ｔ证 实为 油层 。 ９ ， ７ ．３，
油层 ： 隙度》 ％， 孔 ８ 当孔隙度小于 １％时 ， ２ 需要 压 裂 ； 水饱 和度 低 于 ５ ％。 含 ３ 油水 同层 ： 水饱 和度 ５ ％一 ７ ％； 含 ３ ０ 水层 ： 含水饱和度》Ｏ ７％。
２ 含水饱和度与束缚水饱和度重叠显示可动水 ． ２
图 ２含水饱 和度与束缚水饱和度交会图
作者简介 ： 美兰 （９９ ） ， ｏ年 中南大学毕业 ， 姚 １７ 年一 女 ２ ２ ｏ 工程师 ， 现从事测 井资料解释与研 究工作。
５ ８
国 外 测 井 技 术
２ １ 年 ｌ 月 ０１ ２
０ １ １６ 期 ５ ２ １ 年第 ６ ６总第 ８ 期
国 外 测 井 技 术
Ｗ Ｏ Ｄ ＷＥＬ Ｌ ＲＬ Ｌ ＯＧＧＩ ＮＧ Ｔ ＨＮ０Ｌ ＧＹ ＥＣ ０
密 度一 电阻率交 会 图版 （ ９ 图 ）
图 ６ 王 Ｅ井 微 差 识 别 曲线 图
如 图 ７ 示 ， Ｆ 的 １１— ８ ０１ 所 王 井 ８５ １６．ｍ井 段 原 解 释结 论 ， 有一 个 差 油 层 ， 个 水层 ， 只 一 剩下 的全 部 是 干层 ， 里通 过微 差识 别 ， 原来 的三 个 干层 结论 改 这 将 为 了油层 ， 多层 合 试 ， 油结 论 ： 试 日产 油 ２． ，ｔ 水 ０ ｔ Ｅ产 ４ ５１， 油水 同层 。显然 ， ．ｔ为 微差 识别 结果 更为 合理 。
如 图６ 所示 ， Ｅ井 ，０ 和 １ １ 王 １７ １ 号层 Ａ Ｃ与 Ｒ 迭 Ｔ 合 为 “ 向 ”则 为 油 层 ， 反 ， 两层 合 试 油 ， 油 投产 日产 试 水 ２ ．ｔ产水 ０４ｔ证 实为 油层 。 ９ ， ７ ．３，
油层 ： 隙度》 ％， 孔 ８ 当孔隙度小于 １％时 ， ２ 需要 压 裂 ； 水饱 和度 低 于 ５ ％。 含 ３ 油水 同层 ： 水饱 和度 ５ ％一 ７ ％； 含 ３ ０ 水层 ： 含水饱和度》Ｏ ７％。
２ 含水饱和度与束缚水饱和度重叠显示可动水 ． ２
图 ２含水饱 和度与束缚水饱和度交会图
作者简介 ： 美兰 （９９ ） ， ｏ年 中南大学毕业 ， 姚 １７ 年一 女 ２ ２ ｏ 工程师 ， 现从事测 井资料解释与研 究工作。
５ ８
国 外 测 井 技 术
２ １ 年 ｌ 月 ０１ ２
０ １ １６ 期 ５ ２ １ 年第 ６ ６总第 ８ 期
国 外 测 井 技 术
Ｗ Ｏ Ｄ ＷＥＬ Ｌ ＲＬ Ｌ ＯＧＧＩ ＮＧ Ｔ ＨＮ０Ｌ ＧＹ ＥＣ ０
典型油、气、水层特征及实例
判断油气水层的一般方法
2.抓主要矛盾
在油水过渡带以上有利井段，抓住渗透性 变化，区分油气层、干层；
在油水过渡带，抓含油性变化，区分油气 层、油（气）水同层、水层；
在油气层中，根据孔隙性变化区分油层、 气层。
判断油气水层的一般方法
3.横向对比
与邻井对比，使解释结论符合区域 规律。
4.分析各项资料，去伪存真
中子测井存在“挖掘效应”，即中子孔隙度数值明显比邻 近的油层或水层低；
典型的油、气、水层
典型气层 ③密度值减小 由于气体的存在可以使储层 的地层密度测井值减小，冲洗带残余气重量 φ（1-Sxo）ρh小于油，说明气密度小。 ④电阻率响应特征 存在R深>R中>R浅，气测 数值增大，甲烷含量高，岩心或岩屑有气味 或荧光显示。
典型的油、气、水层
地层 油层
孔、渗 性
较好
气层
较好
水层
较好
油水同层 气水同层
较好 较好
含油水层 较好
干层
差
Rt/Ro
SP
侵入特性 (Rmf>Rw)
≥3～5 一般小于纯水 低侵或不明
层
显
≥3～5 一般小于纯水 低侵或不明
层
显
≈1 幅度最大
高侵
2～4 2～4
介于油、水层 低侵或不明 ，底部幅度大 显，高侵
介于油、水层 低侵或不明 ，底部幅度大 显，高侵
接近水 层
接近水层 无或很小
高侵 无侵入
孔隙度测 井显示
φn小,φa ,φd大
气水界面上与 气层相同
录井油 气显示
油气显 示好,
气测异 常大,录 井有显
示 无油气 显示或 含稠油
测井曲线检验油水层

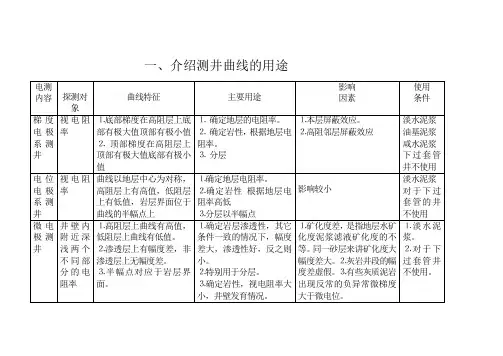

一、介绍测井曲线的用途-二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
