质量管理的新七种工具7

全面质量管理的七种工具全面质量管理的七种工具，是指在质量管理中常用的一系列方法和工具，旨在帮助企业提高产品质量、提高效率、降低成本、提升客户满意度和信誉度。

这七种工具是作为全面质量管理的重要组成部分，将其运用到质量管理实践中，可以帮助企业更加系统地分析和解决问题，提高质量管理水平，提升竞争优势。

接下来就让我们一起详细了解一下这七种工具。

第一种是流程图。

流程图是通过可视化的方式来表示业务和生产流程的图表。

通过绘制流程图，可以清晰地展现出各个流程节点之间的关系、流程中的步骤和决策点，从而帮助人们更好地理解和分析流程，发现问题，提出改进建议。

流程图的使用可以帮助企业精细化管理流程，提高效率和降低错误率。

第二种是因果图。

因果图也被称为鱼骨图或石川图，它是一种用于发现问题根本原因的图表工具。

因果图通过将问题的根本原因分解成不同的类别，进行归纳和梳理，从而帮助团队全面深入地了解问题产生的原因，制定解决方案。

因果图的使用可以帮助企业解决问题，减少缺陷和损失。

第三种是直方图。

直方图是一种用于显示数据分布的图表工具。

通过绘制直方图，可以直观地展现出数据的分布情况，帮助人们更好地理解和分析数据，进行数据对比和评估。

直方图的使用可以帮助企业了解生产过程中的数据变化情况，找出异常，进行数据分析，改进生产流程。

第四种是散点图。

散点图是一种用于展现两个变量之间关系的图表工具。

通过绘制散点图，可以清晰地展示出两个变量之间的相关性，帮助人们收集数据，发现规律，进行预测和分析。

散点图的使用可以帮助企业了解不同因素之间的关系，辅助决策和改进，提高生产效率和质量。

第五种是帕累托图。

帕累托图是一种用于分析问题优先级的图表工具。

通过绘制帕累托图，可以帮助团队清晰地了解各个问题的重要性和影响程度，从而有针对性地确定改进和解决问题的优先顺序。

帕累托图的使用可以帮助企业合理分配资源，集中精力解决最重要的问题。

第六种是控制图。

控制图是一种用于监控生产过程稳定性和变异情况的图表工具。

质量改进的工具与技术质量改进有老七种工具：因果图；排列图；直方图；检查表；分层法；控制图；散布图。

新七种工具：关连图；系统图（树图）；矩阵图；网络图（箭条图）；PDPC法（过程决策程序图）；亲和图（kj法）；矩阵数据解析法。

补充工具有：流程图；水平对比法；头脑风暴法。

一、因果图（一）因果图的概念因果图又称鱼刺图或石川图或特性要因图，是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

用来分析因果关系，表达因果关系；通过识别症状、分析原因、寻找原因促进问题的解决。

（二）因果图的绘制1、利用逻辑推理法绘制因果图的步骤（1）确定质量特性（结果）；（2）将质量特性（结果）写在纸的右侧，用方框框上，从左至右画一箭头（主骨），列出影响结果的主要原因作为大骨，也用方框框上；（3）列出影响大骨（主要原因）的原因，也就是第二层次原因，作为中骨；用小骨列出第三层次原因，以此类推；（4）将认为对质量特性（结果）有显著影响的重要原因标出来；（5）在图上记录必要的有关信息（如产品、工序或小组名称、参加人员、日期等）。

它是用逻辑推理法去确定第一层次原因（大骨），第二层次原因（中骨），第三层次原因（小骨）与结果之间的关系，故称“逻辑推理法”。

2、利用发散整理法绘制因果图的步骤（1）确定质量特性；（2）尽可能找出所有可能会影响结果的因素；（3）找出各原因之间的关系，在因果图上以因果关系箭头联接起来；（4）将认为对结果有显著影响的重要因素标出来；（5）在因果图上标上必要的信息。

它的特点是开放式的查找原因（最有效的方法是“头脑风暴法”），然后根据对结果的影响从小骨到中骨再到大骨系统地整理这些原因，形成因果图形状，故称为“发散整理法”。

（三）因果图的注意事项1、绘制因果图的注意事项（1）确定原因应集思广益，以免疏漏；（2）确定原因应尽可能具体；（3）有多少质量特性，就要绘制多少张因果图；（4）验证原因必须要细化，直至能采取措施为止，如分析出的原因不能采取措施，说明原因分析尚未到位。

在IE中有很多与数字有联系的东西，比如IE七大手法就是我们常常提到而且常常用到的知识。

但是据我了解IE七大手法似乎没有一个定论。

有很多种说法，那幺那种才是正宗的呢？也许没有。

我们都知道质量管理有新旧七种工具，老七种工具分别为排列图、因果图、直方图、控制图、散布图、调查表、分层法；新七种工具分别为关联图、系统图（也称树图）、亲和图（也称KJ 法A型图解）、PDPC法（也称过程决策程序图法）、矩阵图、矩阵数据分析法、矢线图。

那幺IE七大手法是什幺呢？我查过一些资料，并没有从书中找到关于IE七大手法的介绍，同时从美国、日本传来的资料也并未说过有什幺IE七大手法。

我曾想是不是某些公司或者IE工作人员受QC新旧七种工具的影响，而创造出来的IE七大手法。

以下是收集来的各种IE七大手法版本：一、IE人员主要从事的七个方向，它们是：1.研究与开发管理；2.生产系统设计与控制；3.效率工程；4.质量控制与质量保证；5.实施规划与物流分析；6.工业卫生与安全；7.人力资源管理。

二、基础IE里的东西：IE手法包括：方法研究（程序分析、动作分析），作业测定，布置研究，Line Balance等，但好象不够七个。

在现场IE里,IE七大手法包括:程序分析、动作分析，搬运分析,动作经济原则,作业测定，布置研究，Line Balance。

三、台湾公司教材里面的1、工程分析。

2、搬运工程分析。

3、运动分析（工作抽查work sampling）4、生产线平衡。

5、动作分析。

6、动作经济原则。

7、工厂布置的改善。

四、其它的各种说法1、IE七大手法为：作业分析、程序分析（运用ECRS技巧）、动作分析（动作经济原则）、时间分析、稼动分析、布置搬动分析、生产线平衡2、七大手法：流程分析法、动作分析法、动作经济原则、时间研究、工作抽查法、人机配置法、工作简化法3、七大手法：动作改善法（动改法）、防止错误法（防错法）、5*5W1H法（五五法）、双手操作法（双手法）、人机配合法（人机法）、流程程序法（流程法）、工作抽样法（抽样法）4、七大手法：程序分析、时间分析、动作分析、流水线分析、稼动分析、物料分析、环境分析。

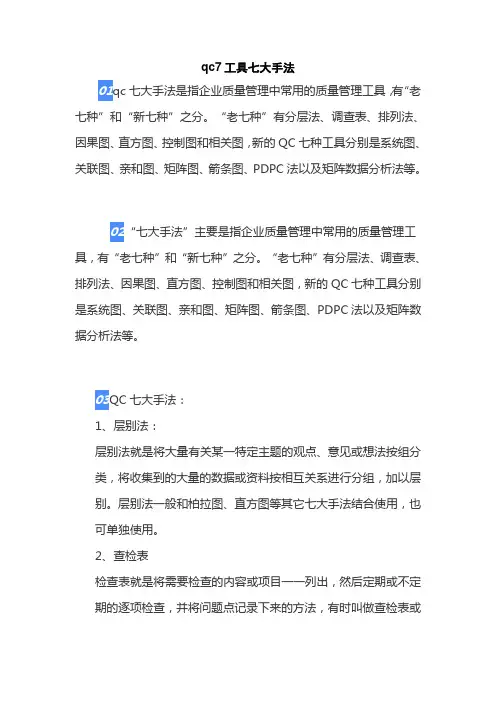

qc7工具七大手法01qc七大手法是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

02“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

03QC七大手法：1、层别法：层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

2、查检表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

3、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

044、直方图直方图是针对某产品或过程的特性值，利用常态分布（也叫正态分布）的原理，把50个以上的数据进行分组，并算出每组出现的次数，再用类似的直方图形描绘在横轴上。

5、因果分析图所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。

又称为鱼骨图。

6、散布图将因果关系所对应变化的数据分别描绘在X-Y轴坐标系上,以掌握两个变量之间是否相关及相关的程度如何,这种图形叫做“散布图”，也称为“相关图”。

精心整理所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ一、检查表检查表又称调查表，统计分析表等。

使用检查表的目的：系统地收集资料、积累信息、11个月或3个月或半年2)反复出现的次数(即频数)；按频数的大小次序，3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法和工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到可以采取措施为止。

2、讨论时要充分发挥技术民主，集思广益。

别人发言时，不准打断，不开展争论。

各种意见都要记录下来。

四、分层法分层法又叫分类，是分析影响质量(或其他问题)原因的方法。

我们知道，如果把很多性质不同的原因搅在一起，那是很难理出头绪来的。

其办法是把收集来的数据按照不同的目的加以分类，把性质相同，在同一生产条件下收集的数据归在一起。

这样，可使数据反映的事实更明显、更突出，便于找出问题，对症下药。

质量控制“新七种工具”内容（一）关联图法关联图法，是指用连线图来表示事物相互关系的一种方法。

它也叫关系图法。

如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。

其中因素B受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。

关联图可用于以下方面：(1)制定质量管理的目标、方针和计划。

(2)产生不合格品的原因分析。

(3)制定质量故障的对策。

(4)规划质量管理小组活动的展开。

(5)用户索赔对象的分析。

关联图的绘制步骤：(1)提出认为与问题有关的各种因素。

(2)用简明而确切的文字或语言加以表示。

(3)把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。

(4)根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。

(5)指出重点，确定从何处入手来解决问题，并拟订措施计划。

在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。

关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。

它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。

(2) 单向汇集型的关联图。

它是把重要的项目或要解决的问题，安排在右边（或左边），把各种因素按主要因果关系，尽呆能地从左（从右）向右（或左）排列。

(3) 关系表示型的关联图。

它是以各项目间或各因素间的因果关系为主体的关联图。

(4) 应用型的关联图。

它是以上三种图型为基础而使用的图形。

(1) 确定方针、目标、计划。

(2) 思想上重视质量和质量管理。

(3) 开展质量管理教育。

(4) 定期监督检查质量与开展质量管理活动的情况。

质量管理新七大工具截至我的知识截止日期为2021年，质量管理领域中的七大新工具通常指的是以下七个工具，这些工具有助于组织实现更高的质量管理标准和效率：1.流程图（Process Flowchart）：用于描述和展示工作流程和业务流程的图表。

流程图可以帮助识别流程中的关键步骤、资源需求、交互关系和潜在问题，以便于优化流程和提高效率。

2.质量功能展开图（Quality Function Deployment，QFD）：QFD是一种将客户需求与产品设计和制造过程相连接的方法。

通过QFD，组织可以将客户需求转化为具体的产品特性和质量要求，并确保产品设计和生产过程满足这些要求。

3.帕累托图（Pareto Chart）：帕累托图是一种按照重要性排序的直方图，用于显示问题的频率和重要程度。

通过帕累托图，可以确定引起问题的主要原因，并集中精力解决最重要的问题，提高质量和效率。

4.因果图（Cause-and-Effect Diagram，也称为鱼骨图或石川图）：因果图用于识别问题的根本原因。

它通过图形化的方式帮助团队分析问题，找出可能的影响因素，并进一步制定解决方案。

5.控制图（Control Chart）：控制图用于监控过程的稳定性和变化。

通过控制图，可以判断一个过程是否处于控制状态，并及时发现过程的异常变化，以便采取纠正措施。

6.直方图（Histogram）：直方图是一种用于显示数据分布情况的图表。

通过直方图，可以直观地了解数据的分布特征，有助于分析问题和做出决策。

7.散点图（Scatter Diagram）：散点图用于显示两个变量之间的关系。

通过散点图，可以判断两个变量是否存在相关性，帮助分析问题和做出预测。

所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。

使用检查表的目的：系统地收集资料、积累信息、确认事实并可对数据进行粗略的整理和分析。

也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量主要因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或3个月或半年等时期里的废品或不合格品的数据。

2、进行分层，列成数据表，即将收集到的数据资料，按不同的问题进行分层处理，每一层也可称为一个项目；然后统计一下各类问题(或每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算和作图时的基本依据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

质量管理新七工具摘要：一、引言二、新七工具的概念与意义三、新七工具的具体内容1.流程图2.直方图3.帕累托图4.检查表5.散点图6.控制图7.因果图四、新七工具在质量管理中的应用五、新七工具的优势与局限六、企业如何有效运用新七工具提高质量管理七、结论正文：质量管理新七工具是一种在质量管理中常用的方法，旨在帮助企业更有效地进行质量管理，提高产品和服务的质量。

新七工具是在旧七工具的基础上进行改进和拓展，使其更符合现代企业的需求。

新七工具包括流程图、直方图、帕累托图、检查表、散点图、控制图和因果图。

一、引言质量管理是企业持续发展的重要保障，新七工具作为质量管理的重要手段，可以帮助企业更好地实现质量管理的各项任务。

新七工具不仅有助于提高产品和服务的质量，还能提升企业整体运营效率，降低成本，增强竞争力。

二、新七工具的概念与意义新七工具是在旧七工具的基础上，根据现代企业质量管理的需求和发展趋势，进行改进和拓展后形成的一套工具。

新七工具不仅保留了旧七工具的基本功能，还增加了更多实用功能，使其更符合现代企业的实际需求。

三、新七工具的具体内容新七工具包括以下七种工具：1.流程图：通过图形化展示流程，帮助企业发现流程中的问题，优化流程，提高效率。

2.直方图：用于展示数据分布情况，分析数据波动，发现质量问题。

3.帕累托图：用于显示各种因素对质量问题的影响程度，帮助企业集中精力解决关键问题。

4.检查表：用于记录和统计数据，便于分析和改进。

5.散点图：用于展示两个变量之间的关系，分析其对质量的影响。

6.控制图：用于监控过程质量，发现异常情况，及时采取措施。

7.因果图：用于分析问题根本原因，制定针对性的改进措施。

四、新七工具在质量管理中的应用新七工具在质量管理中的应用十分广泛，企业可以根据实际情况选择合适的工具进行质量管理。

例如，企业可以通过流程图优化生产流程，提高生产效率；利用直方图分析产品质量，发现潜在问题；利用帕累托图确定改进的重点等。

新的七种质量控制工具质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

二、关联图法关联图法，是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。

质量管理中运用关联图要达到以下几个目的。

1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施。

通常，在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“○”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图1所示。

三、系统图系统图，是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入，如下图2所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中，如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

四、KJ法KJ法是日本专家川喜田二郎创造的，KJ是他的名字打头的英文字母缩写。

KJ法针对某一问题广泛收集资料，按照资料近似程度，内在联系进行分类整理，抓住事物的本质，找出结论性的解决办法。

这种方法是开拓思路、集中集体智慧的好办法，尤其针对未来和未知的问题可以进行不受限制的预见、构思、对质量管理方针计划的制定、新产品新工艺的开发决策和质量保证都有积极的意义。

五、矩阵图法矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图3所示。
