高层建筑箱形与筏形基础的设计计算箱形基础常用于大型高层建筑的承台基础，其结构形式简单，抗震性能好。
下面是箱形基础的设计计算步骤：1.确定基础尺寸：根据建筑物的荷载分布和基础的安全性要求，确定基础的尺寸。
基础尺寸的设计应考虑地基土质、荷载大小以及盖板的尺寸。
2.土质分析：对基础周围的土质进行测试和分析，确定土质承载力以及压缩特性等参数。
3.荷载计算：根据建筑物的荷载和盖板大小，计算基础需要承受的最大荷载。
4.稳定性计算：根据基础尺寸、荷载和土质参数，进行基础的稳定性计算，包括抗倾覆稳定性和抗滑稳定性等。
5.受压区域计算：根据荷载和土质参数，计算基础底面受压区域的分布及大小。
6.深度确定：根据土质参数、荷载和基础尺寸等，确定基础的深度。
一般来说，基础应达到稳定土层或能承受荷载的土层，以确保基础的稳定性和安全性。
7.钢筋配筋计算：根据基础的荷载和尺寸，计算基础需要的钢筋数量和排布方式，并进行钢筋的配筋计算。
8.浇筑施工：根据设计要求进行基础的浇筑施工，包括混凝土浇筑、钢筋布设和养护等。
筏形基础常用于大型高层建筑的承台基础，其结构形式为一层或多层承台（以较大的面积分布在地基上），能够均匀分散荷载并增加地基的承载能力。
1.确定基础尺寸：根据建筑物的荷载分布和基础的安全性要求，确定筏形基础的尺寸。
筏形基础的面积应根据建筑物的荷载进行计算，使得基础能均匀分散荷载并增加地基的承载能力。
2.土质分析：对基础周围的土质进行测试和分析，确定土质承载力以及压缩特性等参数。
3.荷载计算：根据建筑物的荷载，计算筏形基础需要承受的最大荷载。
4.不均匀沉陷计算：根据基础尺寸、荷载和土质参数，计算筏形基础受力时引起的不均匀沉陷，以确保基础的稳定性和安全性。
5.稳定性计算：根据基础尺寸、荷载和土质参数，进行筏形基础的稳定性计算，包括抗倾覆稳定性和抗滑稳定性等。
6.钢筋配筋计算：根据基础的荷载和尺寸，计算基础需要的钢筋数量和排布方式，并进行钢筋的配筋计算。
pkpm平板筏基建模方法目前工程中，“柱下或者剪力墙下平板式筏板”在pkpm里计算，简单概括有三个方法：“倒楼盖”“弹性地基梁法”“桩筏筏板有限元计算”。
具体到用“弹性地基梁法”（即jccad中第三个菜单）计算“柱下或者剪力墙下平板式筏板”的操作步骤是什么，这个流程是什么下面具体罗列：1、首先要按地勘报告输入地质数据，用于沉降计算。
非常重要。
2、在菜单2中输入筏基模型，注意筏板一般要挑出，因此首先用网格延伸命令将网格向外延伸一个悬挑长度，然后定义并布置筏板，给出厚度和埋深，并做柱和墙的冲切验算，看看板厚是否满足要求，如不满足，可以加柱帽（注：加柱帽的功能在“上部构件”的菜单中）。
3、输入筏板荷载，如果是平板式基础，可以直接布置板带，程序自动确定板带翼缘宽度形成地基梁模型。
也可以不布置板带，直接定义地基梁形成梁元模型。
4、进入菜单3，按梁有限元法计算筏板。
首先需要计算沉降，这里有个非常重要的概念，就是地基模型的选用。
程序用模型参数kij（默认为0.2）来模拟不同的地基模型，kij=0的时候，为经典文克尔地基模型，kij=1的时候，为弹性半空间模型，不明白看教材。
一般软土取低值0~0.2，硬土取高值0.2~0.4。
其它参数不难理解，不赘述。
梁元法程序提供两种沉降计算模式，刚性沉降和柔性沉降。
柔性沉降假定筏板为完全柔性，而刚性沉降则假定为完全刚性。
计算完成后，程序用求出的各区格反力除以其沉降值得到各区格的地基刚度值，然后转换为地梁计算用的地梁下的基床反力系数，这样便确定了基地的反力分布，用于下一步的内力计算。
沉降计算是筏板计算的核心步骤。
4、基床系数k的合理性判断。
沉降计算完毕后，计算数据中会给出各区格的地基刚度，即基床系数。
这个系数一般要比建议值小很多。
基床系数的合理性，关键看沉降计算结果。
可用规范分层总和法手算地基中心点处的沉降值作比较。
如出入大，应调整基床系数使其接近手算值。
因此，用软件算连续基础，实际上就是对基床系数的校核。
筏形基础设计§1. 基本条件1.1 基础类型：平板式筏基1.2 基础尺寸及地质资料基础平面图基础立面及地层分布图1.2.1 基础尺寸桥轴方向_柱截面的边长h c =m 桥轴直角_柱截面的边长b c =m 两立柱之间的净间距b H1=m 柱外边缘至基础边缘距离b H2=m 柱外边缘至基础边缘距离h v =m 桥轴方向_基础平面宽度b =m 桥轴直角_基础平面长度l =m 筏基础底面埋深取d =m 筏基础高度h=m 筏基础底面混凝土净保护层厚度c =m 筏基础有效高度h 0=m 筏基础采用混凝土强度等级C40抗压f c =N/mm 2（砼规）表4.1.4抗拉f t =N/mm2（砼规）表4.1.4上覆土重度N/mm 31.2.2 地质资料依据《中北镇天桥地质勘查报告》，岩土参数的选定方法：岩土性状指标选用平均值，并参考其范围值，岩土强度指标选用特征值，参考其对应的标准值。
地质参数如下表18.003.001.000.050.9519.11.711.601.600.600.703.006.001.60§2. 地基承载力验算 2.1 地基承载力特征值依据《中北镇天桥地质勘查报告》，基础持力层选取④1粉质粘土层，地基承载力特征值f ak =kPa2.2 地基承载力特征值修正依据《建筑地基基础设计规范》GB5007-2011（以下简称《基础》） 5.2.4，当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其他原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正f a =f ak ＋×γ×（b -3）＋ηd ×γm ×（d-）（5.2.4）=+××（ -3）+××（ -）=++=kPa式中:f a —修正后的地基承载力特征值，kPa；f ak —地基承载力特征值，kPa；ηb 、ηd —基础宽度和埋深的地基承载力修正系数，按基底下土的类别查《基础》表5.2.4γ—基础底面以下土的重度，地下水位以下取浮重度，kN/m ；依据《物理力学指标统计表》取值。
筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式，下面就筏基的分析计算做详细阐述。
（1）地基承载力验算地基承载力验算方法同独立柱基，参见第17.1.1节内容。
对于非矩形筏板，抵抗矩W采用积分的方法计算。
（2）基础抗冲切验算按GB50007-2002第8.4.5条至第8.4.8条相关条款的规定进行验算。
①梁板式筏基底板的抗冲切验算底板受冲切承载力按下式计算式中：F l——作用在图17.1.5-1中阴影部分面积上的地基土平均净反力设计值；βhp——受冲切承载力截面高度影响系数；u m——距基础梁边h0/2处冲切临界截面的周长；f t——混凝土轴心抗拉强度设计值。
图17.1.5-1 底板冲切计算示意②平板式筏基柱（墙）对筏板的冲切验算计算时考虑作用在冲切临界截面重心上的不平衡弯矩所产生的附加剪力，２处冲切临界截面的最大剪应力τmax应按下列公式计算。
距柱边h0/式中：F l——相应于荷载效应基本组合时的集中力设计值，对内柱取轴力设计值减去筏板冲切破坏锥体内的地基反力设计值；对边柱和角柱，取轴力设计值减去筏板冲切临界截面范围内的地基反力设计值；地基反力值应扣除底板自重；u m ——距柱边h0/2处冲切临界截面的周长；M unb——作用在冲切临界截面重心上的不平衡弯矩设计值；c AB——沿弯矩作用方向，冲切临界截面重心至冲切临界截面最大剪应力点的距离；I s——冲切临界截面对其重心的极惯性矩；βs——柱截面长边与短边的比值，当βs<2时，βs取2；当βs>4时，βs取4；c1——与弯矩作用方向一致的冲切临界截面的边长；c2——垂直于c1的冲切临界截面的边长；a s——不平衡弯矩通过冲切临界截面上的偏心剪力传递的分配系数；③平板式筏基短肢剪力墙对筏板的冲切验算短肢剪力墙对筏板的冲切计算按等效外接矩形柱来计算，计算方法完全同柱对筏板的冲切，等效外接矩形柱参见图17.1.5-2。
7 高层建筑筏形和箱形基础的设计计算7-1）设计计算方法概述箱形和筏形基础的设计计算方法是与建筑工程的需要相适应的，是随着建筑科学研究的深入而进步的。
当建筑工程处于层数很少、体量很小、重量很轻的阶段时，对地基基础的要求不高，计算方法也很简单。
后来建筑物的层数增加了，重量大了，整体式的筏形和箱形基础就相应出现了，因为单靠条形基础、独立基础是无法满足建筑物的承重要求了。
而且人们在修建铁路、码头、船坞的过程中，逐渐认识到了置于地基上的梁和板的受力特性和变形特性，并且将其逐步发展成一套“弹性地基”的理论。
高层建筑出现以后，地基基础的问题变得更加复杂，人们对它的研究也更加深化了。
例如对地基土的力学特性和变形特性的研究，地震作用的研究。
地基基础和上部结构变形协调的研究，基础梁、板的受力分析等等，逐一取得了丰硕的成果。
随着电子计算机的出现，计算技术的飞速发展，为上部结构和地基基础共同作用课题的研究创造了条件，并且已经取得了重要的进展。
时至今日，箱形和筏形基础的设计计算方法种类繁多，在拙著《高层建筑箱形与筏形基础的设计计算》一书有详细介绍。
此在仅作一些简要的说明。
一、简化计算方法简化计算方法最基本的特点是将由上部结构、地基和基础三部分构成的一个完整的静力平衡体系（图1-2a）分割成三个部分，进行独立求解[7]，首先假定上部结构的柱是嵌固在基础上的(1-2b)，按结构力学的方法可以求出结构的内力，包括底层柱的轴力、柱脚处的弯矩和剪力。
然后将这些力反向作用在基础梁或基础板上，基础梁或板同时承受地基反力（图1-2c），地基反力与上部结构荷载（包括基础自重及其悬挑部分以上的土重）保持静力平衡，并假定其按直线分布。
再按结构力学的方法求解基础梁或板的内力。
在验算地基承载力时，假定基底压力按直线分布，即认为基础是绝对刚性的。
在计算地基变形时，又把基础看作是柔性的，基底压力是均布的（图1-2d）。
显然，简化计算方法的种种假定与整个结构体系的工作状态是不符的，它仅仅满足了总荷载与总反力的静力平衡条件，而忽视了上部结构与基础之间以及基础与地基之间的变形连续条件。

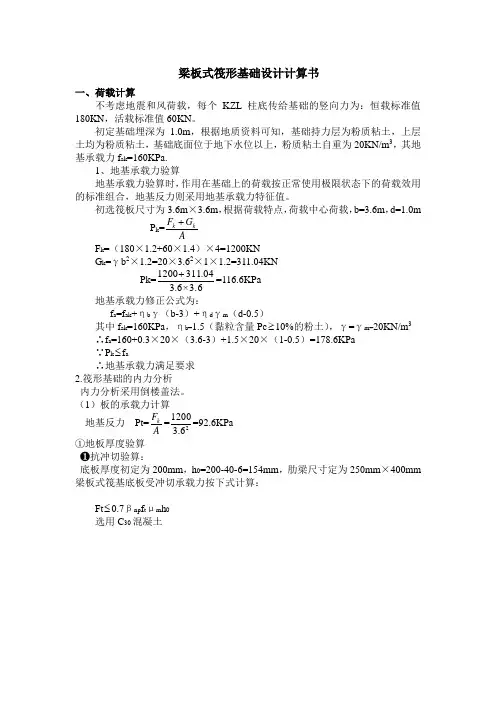

2 梁板式筏形基础设计2.1工程概况和设计依据本工程为长沙市信德商场的梁式筏板基础。
筏板基础的工程地质条件详见中表1.1。
本筏板设计主要依据《建筑地基基础设计规范》GB50007-2002，《混凝土结构设计规范》GB50010-2002，《高层建筑箱形与筏形基础技术规范》JGJ 6-99进行设计。
2.2 基础形式的选择本工程中上部柱荷载平均在4599kN，较大，且粘土层的承载力较低，故使用独立基础，条形基础和桩基础无法满足地基承载力的要求。
经综合考虑，选择筏板基础，既充分发挥了地基承载力，又能很好地调整地基的不均匀沉降。
本工程上部荷载平均在4599kN，较大且不均匀，柱距为9m，较大，将产生较大的弯曲应力，肋梁式筏基具有刚度更大的特点，可以很好的抵抗弯曲变形，能够减小筏板厚度，更适合本工程。
2.3基础底面积的确定地基承载力验算采用标准组合，地下室柱下荷载标注组合由PKPM导出的，即表2.2 竖向导荷柱号荷载（KN)柱号荷载（KN）柱号荷载（KN）柱号荷载（KN)柱号荷载（KN）合力A1 2219 B1 3261 C1 3056 D1 3578 E1 2654 14768 A2 3357 B2 4512 C2 4113 D2 4813 E2 3549 20344 A3 3133 B3 4216 C3 4357 D3 4526 E3 3179 24176 A4 3142 B4 4230 C4 4354 D4 4496 E3 3203 19431 A5 3193 B5 4255 C5 4096 D5 5419 E5 4545 21508 A6 2553 B6 3513 C6 3045 D6 3672 E6 2716 15499合力1759723987230212650419846110955基底面积： ㎡144032450=⨯=A110955255331933142313333572219271645453203317935492654=++++++⋯⋯++++++=∑iNkpa A NP i1.771440110955===∑修正后的地基承载力特征值（持力层）：查表得：)5.0()3(-+-+=d b f f m d b ak a γηγηηb=0.3 ηd=1.5 γ=20.3KN/ m ³m3/55.9104.104.23.205.13.205.61.19KN m =-⨯+⨯+⨯=γkpaP kpa f a 8.956.1039)5.000.2(55.95.1)36(3.203.01000=≥=-⨯⨯+-⨯⨯+= 符合条件，满足要求。
