筏板基础结构设计及施工技术

筏板基础施工设计方案200kPa，选取了较为保守的设计参数，基础设计承载力为Q=kN。

二、施工顺序本工程的施工顺序为：土开挖→人工清槽→地基钎探→基底碾压→垫层施工→基础放线→筏板基础施工→钢筋工程→模板工程→混凝土工程→基础砼养护→注意事项。

三、施工部署一）土开挖首先进行土方开挖，按设计要求开挖至基础底面标高，同时对XXX进行分类堆放，以备后续使用。

二）人工清槽清理土方底床，清除底床上的杂物和泥沙，使其平整、干燥、无积水、无松散物，为后续地基钎探做好准备。

三）地基钎探进行地基钎探，根据设计要求在筏板基础上进行钎探，测量地基的承载力和稳定性，为后续施工提供数据支撑。

四）基底碾压进行基底碾压，将土方底床进行碾压，使其更加坚实、平整，以便后续垫层施工。

五）垫层施工进行垫层施工，铺设垫层材料，使其厚度符合设计要求，起到分散荷载、缓冲震动的作用。

六）基础放线进行基础放线，根据设计要求在垫层上进行放线，确定筏板基础的位置和尺寸。

七）筏板基础施工进行筏板基础施工，按照设计要求进行混凝土浇筑、振捣、养护等工作，确保基础的质量和稳定性。

1、钢筋工程进行钢筋工程，按照设计要求进行钢筋的加工、安装、绑扎等工作，保证筏板基础的受力性能。

2、模板工程进行模板工程，按照设计要求进行模板的搭设、调整、拆除等工作，确保混凝土浇筑的质量和形状。

3、混凝土工程进行混凝土工程，按照设计要求进行混凝土的搅拌、运输、浇筑、振捣等工作，确保基础的强度和抗渗性能。

八）基础砼养护进行基础砼养护，按照设计要求进行基础砼的养护，保证其强度和稳定性。

九）注意事项施工过程中要注意安全、环保、文明施工等方面的问题，确保施工过程安全、顺利、高效。

四、基础砼测温案一）温度计算进行基础砼测温，按照设计要求进行温度计算，确定测温点的位置和数量，保证测温数据的准确性。

二）保温措施进行保温措施，按照设计要求进行保温材料的铺设、固定等工作，保证测温数据的准确性和可靠性。

筏板基础及地下室施工手册1. 筏板基础筏板基础是一种常用的地基基础形式，适用于软土地区。

本施工手册将介绍筏板基础的施工方法和步骤。

1.1 筏板基础的设计要点- 确定结构荷载和地基土的承载力，计算筏板的尺寸和厚度。

- 确定筏板的布置形式，如矩形、圆形或异型。

- 注意筏板基础与地下水位之间的关系，采取相应的防水措施。

1.2 筏板基础的施工步骤- 土地准备：清理施工场地并进行土方整平。

- 基础标高：根据设计要求和土层条件确定筏板基础的标高。

- 基础桩位设置：根据设计要求，在场地上布置基础桩位。

- 打桩施工：按照设计要求进行基础桩的打桩。

- 钢筋绑扎：根据筏板基础的布置形式和受力要求，进行钢筋的绑扎。

- 混凝土浇筑：在钢筋绑扎完成后，进行混凝土的浇筑。

- 混凝土养护：根据混凝土强度要求，进行适当的养护。

2. 地下室施工地下室施工是在建筑物地下部分进行的一项工程。

本施工手册将介绍地下室施工的注意事项和步骤。

2.1 地下室施工的设计要点- 确定地下室的用途和功能。

- 根据地下室的用途和功能，进行适当的结构设计和改善地下环境的措施。

2.2 地下室施工的施工步骤- 地下室开挖：根据设计要求和地下室结构进行开挖作业。

- 墙体施工：根据设计要求进行地下室墙体和分隔墙的施工。

- 地板施工：根据设计要求进行地下室地板的施工。

- 屋面防水：对地下室屋面进行防水处理。

- 通风与照明：安装地下室通风和照明设备。

- 地下室装修：根据设计要求进行地下室的装修和设备安装。

此施工手册提供了筏板基础和地下室施工的基本步骤和要点，供施工人员参考和应用。

具体施工过程需要根据实际情况进行调整和优化，确保施工质量和安全。

基础筏板施工方案经开廉租住房小区2#、3#住宅楼基础筏板施工方案一、工程概况：经开区廉租住房小区2#、3#住宅楼工程基础采用筏板基础，两楼1－○A－S轴长25.2m,筏板厚400mm,基础13轴，东西○ 轴长27m，南北○○梁高2#楼为600mm,3#楼为700 mm，抗震等级二级,基础混凝土强度等级C30,防水砼抗渗等级S6 。

在基础筏板浇筑时,计划每个单体按一个流水段施工.基础筏板下的砼垫层,防水层均已经施工完成,施工前对基底持力砂层进行普探、承载力静载试验等工作。

二、施工方案：施工顺序：基础土方→基础垫层→防水层及保护层→筏板钢筋工程→筏板模板工程→筏板砼工程1、基坑垫层：1) 经建设单位、设计院、监理公司、质检站及地质勘察单位对基坑验收后，用C15细石混凝土垫层封底，防止基坑外露过久，影响基础持力砂层质量。

2) C15垫层混凝土采用泵送混凝土。

3) 垫层标高控制采用先按测定标高，预先在预留钢管上抄出标高线（500mm），并做标记，然后在浇注混凝土过程中，拉线量出C15垫层面标高，然后用铝合金刮杠刮平压光。

4) 100厚C15垫层混凝土浇捣方法：由西向东倒退布料，然后用震动器振捣，按照控制标高拉线量出测定垫层标高，用直尺刮平，木抹子搓平压实压光。

严禁桩顶上进入C15垫层混凝土，混凝土浇捣后，经过终凝，再覆盖养护，待强度达到1.2N/L后，基底干燥后方便防水层施工。

5) 垫层混凝土施工面层干燥后其上部作4mm厚SBS改性沥青防水卷材,防水作完后再作50mm厚С20细石混凝土防水保护层一道。

2、钢筋工程：1）准备工作：1认真学习审查图纸和会审纪要文件，领会设计图纸的意图和○设计指导思想，全面领会结构形状，计算筏板、基础梁的钢筋的断料长度。

确定接头位置以及对地下室、剪力墙门窗洞口上连梁、楼梯、阳台等节点提前放样。

2本工程结构为抗震结构，严格按照国标03G101图集和高层建○筑设计施工规程及混凝土结构工程施工质量验收规范等有关规范标准，认真审核料单，正确计算下料，断料正确，制作加工标准，进行过程质量预控。

基础工程筏板基础施工方案一、工程概况基础工程筏板基础是建筑工程中常见的一种基础形式，主要用于承受建筑物的荷载并将荷载传递到地基土壤中。

筏板基础施工前需要进行土壤勘测和基础设计，确保基础的稳定性。

本文将对筏板基础的施工进行详细介绍，包括施工前的准备工作、施工过程中的注意事项和施工后的验收标准。

二、施工前准备1. 土壤勘测：施工前需要进行地质勘测，确定地下土层结构和承载能力，以便选择合适的基础形式和尺寸。

2. 基础设计：根据土壤勘测结果进行基础设计，确定筏板基础的尺寸和厚度，计算合理的荷载分布。

3. 材料准备：准备建筑用钢筋、混凝土和木模板等施工所需材料。

4. 设备准备：准备混凝土搅拌机、起重机、砼泵等施工设备。

5. 现场布置：确定基础施工现场，清理现场杂物，搭建施工场地，确保施工安全。

三、施工过程1. 基础标高：根据设计要求，确定筏板基础的标高，进行基础底板的级方与验收。

2. 钢筋加工：按照设计图纸要求，进行建筑用钢筋的加工、制作和验收。

3. 模板安装：在基础标高处安装木模板，确保模板的平整、牢固，防止混凝土泄漏。

4. 钢筋绑扎：将加工好的钢筋按图纸要求放置在模板内，并进行绑扎，确保钢筋的位置准确。

5. 混凝土浇筑：倒入预先配制好的混凝土，采用振动棒进行振实，确保混凝土的厚度和均匀性。

6. 混凝土养护：浇筑完成后，进行混凝土的养护工作，包括及时浇水、覆盖保温等，以确保混凝土的强度和稳定性。

7. 施工记录：施工过程中要做好施工记录，包括材料的使用、施工工艺、质量检测等内容，以便后期验收和管理。

四、施工后验收1. 筏板基础的验收主要包括基础标高、钢筋骨架、混凝土质量等方面的检查。

2. 基础标高：通过水准仪等测量工具检查筏板基础的平整度和标高是否符合设计要求。

3. 钢筋骨架：检查钢筋的规格、数量、位置是否符合设计要求，是否有损伤和错位等情况。

4. 混凝土质量：对混凝土进行抽检，检查混凝土的配合比、坍落度、外观和抗压强度等质量指标是否符合规定标准。

第1篇一、工程概况本工程位于我国某城市，占地面积约为20000平方米。

筏板基础是本工程的主要基础形式，主要用于承载主体结构荷载，并保证结构的稳定性。

筏板基础施工质量直接影响到整个工程的稳定性和安全性。

本方案旨在为筏板基础施工提供详细的施工步骤和质量控制措施。

二、施工准备1. 施工图纸及技术资料施工前，应仔细审查施工图纸，确保施工方案与设计要求相符。

同时，收集相关技术资料，如地质勘察报告、施工规范、材料性能等。

2. 施工人员组织具备相关资质的施工人员，对施工人员进行技术培训和安全教育，确保施工人员掌握筏板基础施工技术及安全操作规程。

3. 施工机械根据施工需求，配备挖掘机、推土机、混凝土搅拌站、混凝土泵车、平板振动器、平板振动器、钢筋加工机械、吊车等施工机械。

4. 施工材料确保施工材料符合设计要求，包括混凝土、钢筋、水泥、砂石、外加剂等。

对进场材料进行严格检验，确保材料质量。

5. 施工现场施工现场应平整、开阔，具备排水设施，确保施工顺利进行。

三、施工工艺1. 施工测量根据设计图纸，进行施工放样，确定筏板基础的位置、尺寸和标高。

使用全站仪进行精确测量，确保施工精度。

2. 土方开挖根据设计图纸和地质勘察报告，进行土方开挖。

采用挖掘机进行开挖，确保开挖深度、宽度和边坡坡度符合设计要求。

开挖过程中，注意保护地下管线和构筑物。

3. 钢筋绑扎（1）钢筋加工：按照设计要求，对钢筋进行下料、弯曲、焊接等加工。

（2）钢筋绑扎：将加工好的钢筋按照设计要求进行绑扎，确保钢筋间距、保护层厚度符合规范要求。

4. 混凝土浇筑（1）混凝土搅拌：按照设计要求，选用合适的混凝土配合比，使用混凝土搅拌站进行搅拌。

（2）混凝土运输：采用混凝土泵车将混凝土运输至施工现场。

（3）混凝土浇筑：按照施工顺序，从一端开始浇筑混凝土，采用分层浇筑、分段施工的方法，确保混凝土密实、均匀。

5. 混凝土养护混凝土浇筑完成后，及时进行养护。

采用喷淋、覆盖、浇水等方法，确保混凝土强度达到设计要求。

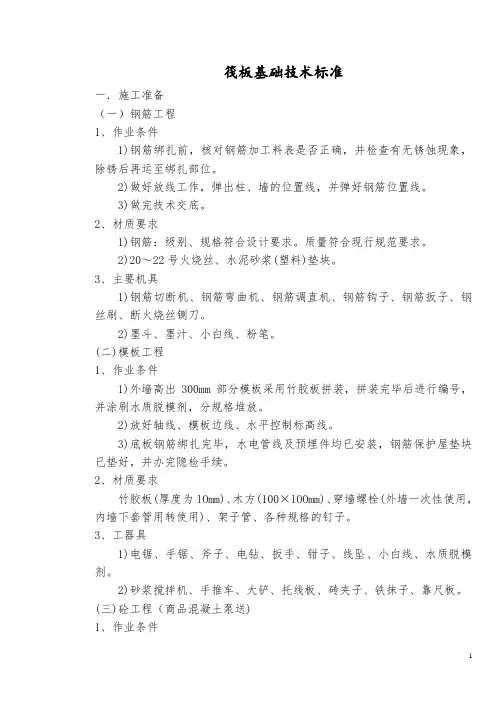

筏板基础技术标准一．施工准备（一）钢筋工程1、作业条件1)钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再运至绑扎部位。

2)做好放线工作，弹出柱、墙的位置线，并弹好钢筋位置线。

3)做完技术交底。

2、材质要求1)钢筋：级别、规格符合设计要求。

质量符合现行规范要求。

2)20～22号火烧丝、水泥砂浆(塑料)垫块。

3、主要机具1)钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断火烧丝铡刀。

2)墨斗、墨汁、小白线、粉笔。

(二)模板工程1、作业条件1)外墙高出300mm部分模板采用竹胶板拼装，拼装完毕后进行编号，并涂刷水质脱模剂，分规格堆放。

2)放好轴线、模板边线、水平控制标高线。

3)底板钢筋绑扎完毕，水电管线及预埋件均已安装，钢筋保护屋垫块已垫好，并办完隐检手续。

2、材质要求竹胶板(厚度为lOmm)、木方(100×lOOmm)、穿墙螺栓(外墙一次性使用，内墙下套管用转使用)、架子管、各种规格的钉子。

3、工器具1)电锯、手锯、斧子、电钻、扳手、钳子、线坠、小白线、水质脱模剂。

2)砂浆搅拌机、手推车、大铲、托线板、砖夹子、铁抹子、靠尺板。

(三)砼工程（商品混凝土泵送)1、作业条件1)检查固定模板的铅丝和螺栓是否穿过砼墙，如必须穿过时要采取止水措施，特别是管道或预埋件穿过处是否已做好防水处理。

砼浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理干净，模板的缝隙和孔洞已堵严。

完成钢筋、模板的隐检、预检工作。

2)砼泵车调试运转正常，骨料在泵管中流动不得有较大晃动，否则要立即进行加固泵管，浇筑砼用的架子及马道已支搭完毕，并经检验合格。

3)夜间施工配备好足够的夜间照明设备。

砼浇筑时，要使砼浇筑移动方向与泵送方向相反，砼浇筑过程中，只许拆除泵管，不得增没管段。

4)砼配合比。

2、工器具1)地泵、插人式振捣器、振捣棒。

2)木抹子2～3m杠尺、塑料薄膜、小白线。

筏板基础(大体积)混凝土施工方案在建筑工程中，筏板基础是一种常见的基础形式，特别是在大体积混凝土的施工中。

筏板基础可以有效地分散和传递建筑物的荷载，适用于土质较差或需要承载大型结构的场合。

本文将介绍大体积混凝土施工中筏板基础的施工方案，包括施工前的准备工作、主体施工步骤和施工后的注意事项。

施工前准备工作在进行筏板基础混凝土施工之前，需要进行详细的准备工作，确保施工的顺利进行。

主要准备工作如下：1.设计方案：根据建筑物的设计荷载和土质条件进行筏板基础的设计方案确定。

考虑到大体积混凝土的施工，设计方案需要符合相关规范和要求。

2.物料准备：准备好所需的施工物料，包括水泥、砂、石等混凝土原材料，以及钢筋、沙土等辅助材料。

确保物料的质量符合要求。

3.设备准备：准备好混凝土搅拌机、输送泵、搅拌车等施工设备，确保设备正常运转。

4.施工人员培训：对施工人员进行培训，包括安全操作规程、施工流程等内容，确保施工人员具备必要的技能和知识。

主体施工步骤进行筏板基础混凝土施工时，需要严格按照以下主体施工步骤进行操作：1.地基处理：清理和平整基础施工区域，清除杂物和松散土壤，并进行必要的土质处理。

2.模板安装：根据设计方案要求，搭建筏板基础的模板结构，确保模板水平、垂直度符合要求。

3.钢筋安装：按照设计方案要求，在模板内安装钢筋骨架，确保钢筋的数量和位置符合规范要求。

4.混凝土浇筑：将预先准备好的混凝土用搅拌车运至施工现场，通过混凝土泵将混凝土均匀浇注至模板内。

5.抹平处理：在混凝土浇筑完毕后，利用抹光机对混凝土表面进行抹平处理，确保混凝土表面平整。

6.养护保养：混凝土浇筑完毕后，需对施工现场进行养护保养，保持混凝土的湿润和温度稳定，防止裂缝产生。

施工后注意事项完成筏板基础混凝土施工后，需要注意以下事项：1.质量检验：对混凝土强度等进行必要的质量检验，确保混凝土符合相关标准和要求。

2.安全设施：清理施工现场，撤除模板等设施，确保施工场地安全整洁。

筏板基础模板
筏板基础是一种常见的基础形式，它通常用于轻型建筑物的基础支撑。

下面我们将详细介绍筏板基础的模板设计及施工要点。

首先，筏板基础的模板设计需要遵循一定的规范。

在进行模板设计时，首先需要根据建筑物的结构荷载和基础地质条件确定筏板的尺寸和形式。

一般情况下，筏板的厚度通常为150mm至300mm，可以根据实际情况进行调整。

其次，根据建筑物的平面尺寸确定筏板的外形尺寸，保证筏板的尺寸能够完全覆盖建筑物的承载范围。

最后，根据设计要求确定筏板的钢筋布置和混凝土浇筑顺序，确保筏板的受力性能满足要求。

其次，筏板基础的模板施工要点需要引起我们的重视。

在进行筏板基础的模板施工时，首先需要对模板支撑进行检查，确保模板支撑结构稳定可靠。

其次，需要根据设计要求进行模板的搭设和固定，保证模板的准确性和稳定性。

在进行混凝土浇筑前，需要对模板进行检查，确保模板表面平整、无裂缝和渗漏现象。

在进行混凝土浇筑时，需要控制浇筑速度和均匀性，避免混凝土的分层和渗漏。

最后，在混凝土初凝后，需要及时拆除模板，并对筏板表面进行养护，以保证筏板的质量和使用性能。

总的来说，筏板基础的模板设计和施工要点对于建筑物的安全和稳定具有重要的意义。

只有严格按照设计要求进行模板设计和施工，才能保证筏板基础的质量和可靠性。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

复习：钢筋砼基础构造要求？钢筋砼基础施工工艺？导课：随着对地下空间的开发日益加剧，很多建筑都需要地下车库、地下室，那么我们采用筏板基础或桩筏基础，因此今天我们来学习筏板基础的构造知识及施工要点。

筏形基础一、筏形基础的构造要求筏形基础有平板式、梁板式两类，其构造要求如下。

（1）确定筏形基础底面形状和尺寸时首先应考虑使上部结构荷载的合力点接近基础底面的形心。

如果荷载不对称，宜调整筏板的外伸长度，但伸出长度从轴线算起横向不宜大于1500mm，纵向不宜大于1000mm，且同时宜将肋梁挑至筏板边缘。

无外伸肋梁的筏板，其伸出长度宜适当减小。

如上述调整措施不能完全达到目的，对上肋式、地面架空的布置型式，尚可采取调整筏上填土等措施以改变合力点位置。

（2）平板式筏基的板厚按受冲切承载力验算确定，可按楼层层数×每层50mm 初定，但不应小于400mm。

梁板式筏基底板的厚度按受冲切和受剪切承载力验算确定，且不应小于300mm，其厚度尚不宜小于计算区段内最小板跨的1/20。

而肋的高度宜大于或等于柱距的1/6。

对12层以上建筑的梁板式筏基，其底板厚度与最大双向板格的短边≥50≥50≥50450基础梁柱基础梁基础梁墙(a)(b)(c)(d)图6.27 地下室底层柱或剪力墙与基础梁连接的构造要求净跨之比不应小于1/14，且板厚不应小于400mm。

（3）筏形基础的混凝土强度等级不应低于C30。

当有地下室时应采用防水混凝土，防水混凝土的抗渗等级应根据地下水的最大水头与防渗混凝土厚度的比值，按现行《地下工程防水技术规范》选用，但不应小0.6MPa。

必要时宜设架空排水层。

（4）地下室底层柱、剪力墙与梁板式筏基的基础梁连接的构造应符合下列要求：1）柱、墙的边缘至基础梁边缘的距离不应小于50mm（图6.27）；2）当交叉基础梁宽度小于柱截面边长时，交叉基础梁连接处应设置八字角，柱角与八字角之间的净距不宜小于50mm，见图6.27（a）；3）单向基础梁与柱的连接，可按图6.27（b）,（c）采用；4）基础梁与剪力墙的连接，可按图6.27（d）采用。
