光缆在线检测系统

光缆监测系统介绍光缆监测系统介绍是根据《YDN 010-1998光缆线路自动监测系统技术条件》和《ITU-T Rec. M3010 1997 Definition of principles and concepts for a telecommunications management network》研制开发的光缆网络管理系统，它为用户提供了直观、方便、快捷的光纤网监控、管理工具，提高了网络维护工作效率、大大缩短了故障时间；在开发该系统时，我们从系统的功能和软件的实现两方面均采用了模块化的设计思想，采用了商用数据库和Java语言开发，组网平台为TCP/IP协议，采用客户服务器（Client/Server/Database）方式，大大优化了系统结构，其可维护性和可扩展性十分好，可以不断地吸收和实现现场维护技术的新要求，建立优化的专家系统及经验模型，是一个具有综合能力的管理系统。

1．光缆监测系统介绍结构光缆监测系统介绍是一个基于WEB方式的分布式光缆在线监控系统，它由监测站（RTU子站）和管理中心（主站）构成。

系统的组网方式灵活多样，既可以运行在数据网上，又可以运行在电话网上，同时还可以运行在INTERNET 网上。

由于系统采用JAVA语言开发，因此可以根据系统的大小，进行灵活配置，它既可运行在小型机或工作站的UNIX操作系统下，又可以运行在微机的LINUX或WINDOWS操作系统下。

另外，由于客户端采用的是基于浏览器方式的界面，因此对用户而言，操作界面简单，可维护性好。

2．监测中心（主站）构成硬件：服务器、客户终端计算机、网络通信设备、打印输出设备等。

系统软件：操作系统（WINDOWS、UNIX、LINUX)、数据库（SQL SERVER、ORACLE）功能软件：数据采集模块、告警模块、数据库模块、WEB服务模块、OTDR测试模块、时钟模块、图形模块、曲线模块、GIS模块、报表系统模块、用户管理模块、资源管理模块等。

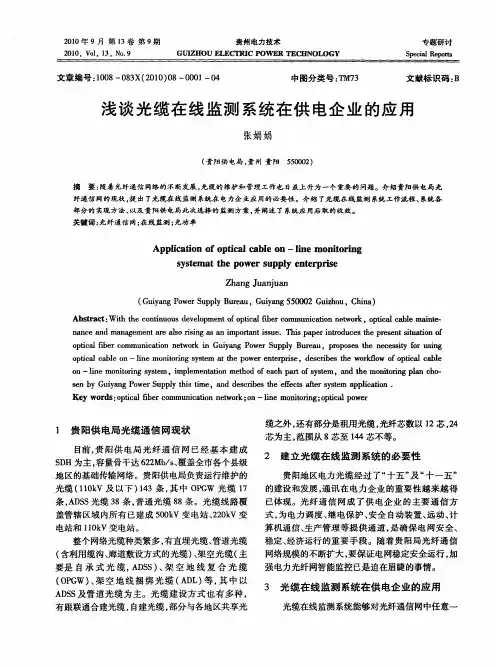

光缆在线监测系统在电力通信系统中的应用摘要：随着我国科学技术水平的不断提高，各种先进的科学技术手段也逐渐开始与我国的电力通信行业进行有机融合，很多系统的设备、材料与技术等都不断进行着革新换代。

而光纤技术凭借其优点已经逐渐成为我国电力通信行业内主要运用的技术，其承担的电力通信行业的业务量甚至已经达到了整个行业的98%。

但所有通信技术都存在着缺点，光纤技术也不例外。

很多自然因素或人工因素都会导致光缆受到损害，从而导致电力通信行业产生不可挽回的损失。

由于光缆始终被深埋于地下，在发生故障后，我们很难在第一时间就精准掌握。

关键词：光缆在线监测系统；电力通信系统；应用1光缆在线监测系统的工作原理光缆在线监测系统的本质其实就是一个光纤网速测试系统，其主要是将计算机技术、通信技术、数据库、以及光纤测量技术等多种技术进行结合设计出来。

其具体的技术原理是先借助OTDR设备使光从波分装置中通过，并且将光开关作为载体，将其传输到被测光缆纤芯中，随后再借助OTDR设备对传输回来的信号进行较为深入的分析[2]。

这样，根据分析结果就可以定位到故障发生的位置，同时还会发出相应的提示音。

通过运用这种技术，工作人员就可以实时对故障的各方面信息进行了解。

当故障发生后，维修人员只需要借助OTDR设备就可在终端较为准确地掌握光缆发生故障的位置，避免了逐一排查造成的时间浪费，同时也避免故障时间过长造成的巨大损失。

将分析得到的结果与数据库中存储的光缆的原始数据进行比较，还能较为精准地掌握光缆的裂化程度以及剩余使用，寿命等，从而为光缆的管理工作提供精准的数据支持。

2管道光缆在线监测系统应用意义开展被淘汰管道、光缆、电缆外力破坏信息安全防护在线监测系统的科学研究，完成管道开挖、冲击、交叉钻孔等潜在危险因素的预防和报警，确保被淘汰管道的安全，确保管道和光缆的安全运行，提高电力通信互联网的安全系数。

同时，可以提高电力通信管道、光缆和电缆的安全系数，提高对各种洪水和外部破坏的抵抗能力，以及信息管理网络资源的配置能力，从而满足电网发展趋势各个阶段和领域的通信网络要求。

光缆在线监测系统在长输管道的应用发布时间：2023-02-02T07:31:56.472Z 来源：《科学与技术》2022年18期作者：谭晓明[导读] 传统的光缆监测主要依赖于光功率实施监测，谭晓明国家石油天然气管网集团有限公司华南分公司广东深圳 518000摘要：传统的光缆监测主要依赖于光功率实施监测，优点是能够监测到光纤的总消耗数据，缺点是看不出光纤的损耗情况，找不出光缆出现问题的具体的位置。

基于此，一种以多通路为基础的光缆监测系统应运而生，该光缆监测系统主要是由OTDR和光开关共同组成而成，OTDR能够监测出光纤的实际耗损情况，根据对OTDR曲线进行分析就能够准确找出光纤出现问题的位置和问题类型，而且可以通过设置多路光开关切换多种类的联络方式，以此减少成本消耗。

某管道工程使用该系统，系统搭建2台OTDR与16路的光开关，最终实现节省成本投入达2万元。

关键词：OTDR；光开关；光缆监测；光缆损耗0引言光缆检测技术已经广泛应用于长距离通信管线输送中，其对光缆的维护作用是不可忽略的，因以前的光缆监测系统主要是用光功率来监测光缆的故障，这种方式的问题就是在发生故障的地方多时，其准确率较低。

为解决上述问题，本文提出了由多种通路构成的光缆监控系统，系统通过单纤、单端进行检测，既能够加快监测速度，准确率又得到了保证。

1光缆在线监测系统的工作原理从其本质上来讲，光缆在线监测系统就相当于一个光纤网速测试系统，该系统是将多种技术融合设计而成，主要包含的技术有计算机技术、通信技术、光纤数据库、光纤监测技术等多项内容。

其技术原理并不是很复杂，具体是通过OTDR设备先让光从波分装置中穿过，并将光开关看作是一个载体，将其传输至需要测试的光缆纤芯中，接着通过OTDR设备仔细深入的分析传送回来的信号。

经过对结果进行分析后，就能够轻松找出出现故障的地方，并且在故障发生的同时，系统还会发出提示音，便于及早进行解决。

使用该项技术，技术人员就能够实时掌握故障有关信息，在出现故障的时候，故障检测人员只需查看OTDR设备就能在终端准确地发现光缆故障位置，不仅有效避免了逐一排查问题所浪费的时间，还能减少因维修时间长而造成的损失。

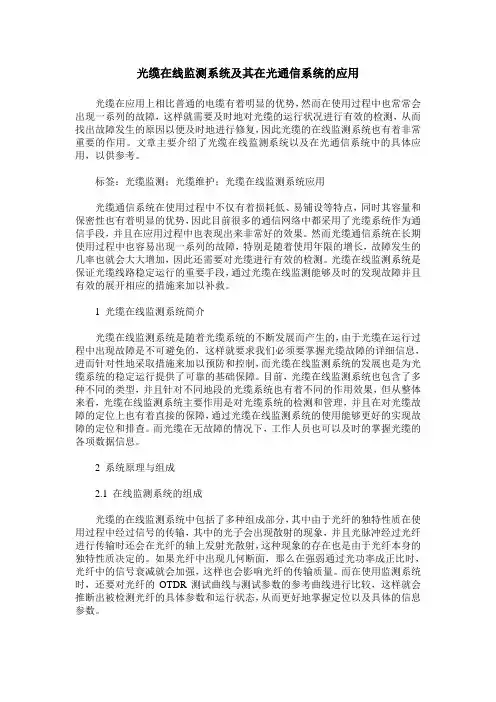

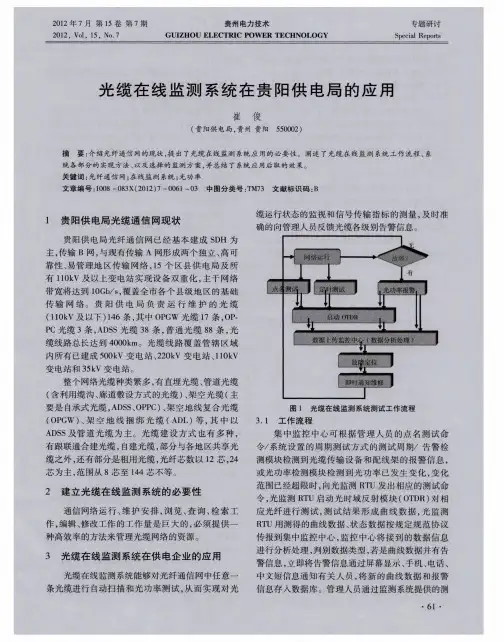

光缆在线监测系统及其在光通信系统的应用光缆在应用上相比普通的电缆有着明显的优势，然而在使用过程中也常常会出现一系列的故障，这样就需要及时地对光缆的运行状况进行有效的检测，从而找出故障发生的原因以便及时地进行修复，因此光缆的在线监测系统也有着非常重要的作用。

文章主要介绍了光缆在线监测系统以及在光通信系统中的具体应用，以供参考。

标签：光缆监测；光缆维护；光缆在线监测系统应用光缆通信系统在使用过程中不仅有着损耗低、易铺设等特点，同时其容量和保密性也有着明显的优势，因此目前很多的通信网络中都采用了光缆系统作为通信手段，并且在应用过程中也表现出来非常好的效果。

然而光缆通信系统在长期使用过程中也容易出现一系列的故障，特别是随着使用年限的增长，故障发生的几率也就会大大增加，因此还需要对光缆进行有效的检测。

光缆在线监测系统是保证光缆线路稳定运行的重要手段，通过光缆在线监测能够及时的发现故障并且有效的展开相应的措施来加以补救。

1 光缆在线监测系统简介光缆在线监测系统是随着光缆系统的不断发展而产生的，由于光缆在运行过程中出现故障是不可避免的，这样就要求我们必须要掌握光缆故障的详细信息，进而针对性地采取措施来加以预防和控制，而光缆在线监测系统的发展也是为光缆系统的稳定运行提供了可靠的基础保障。

目前，光缆在线监测系统也包含了多种不同的类型，并且针对不同地段的光缆系统也有着不同的作用效果，但从整体来看，光缆在线监测系统主要作用是对光缆系统的检测和管理，并且在对光缆故障的定位上也有着直接的保障，通过光缆在线监测系统的使用能够更好的实现故障的定位和排查。

而光缆在无故障的情况下，工作人员也可以及时的掌握光缆的各项数据信息。

2 系统原理与组成2.1 在线监测系统的组成光缆的在线监测系统中包括了多种组成部分，其中由于光纤的独特性质在使用过程中经过信号的传输，其中的光子会出现散射的现象，并且光脉冲经过光纤进行传输时还会在光纤的轴上发射光散射，这种现象的存在也是由于光纤本身的独特性质决定的。

光缆监测系统_浅谈光缆监测系统在通信传输的实现摘要：在信息技术发展的过程中，光缆已成为当前信息传输的主要设备和主要的穿射媒介。

光缆是由一定数量的光纤按照一定方式组成的，能够进行信息传输的主要通信线路。

随着社会科学的发展和通信技术要求的不断提高，光缆已成为当前信息社会各种通信技术传播的主要传输工具。

在信息化高速发展的年代中，光缆检测系统已成为保证当前信息传输的主要手段。

本文对光缆监测系统的结构组成、功能、监测体例进行剖析，提出在监测的过程中应该注意的各种事项和问题，从而确保信息传输的流畅性。

关键词：监测系统；通信传输；光纤光缆监测系统结构是对光缆光功率的监测和控制的过程，是判断光缆在信息传输过程中质量问题的标志。

通信传输是利用不同的传输媒介对一个完成信息的传输过程，是一个完整的传输系统。

随着科学技术的飞速发展，信息传输媒介由传统的电缆传输系统逐步的朝光缆传输进化。

现代信息全球化的敦促，使的光缆在信息传播的过程中逐步的应用，光缆在通信传播的过程中以其高宽带和高可靠性逐步成为未来信息化高速媒介的主要传输手段。

由于光缆在传输过程中有着诸多的优点和良好的传输性能，因此在光缆的使用过程中监测系统是保证其良好使用的关键。

在当前光缆通信技术的使用过程中承担着整个通信收集九成以上通信营业的光纤传输网，不仅有超年夜的容量，也逐渐成为通信收集的关头结构部门。

1、光缆监测系统简述所谓光缆监测系统，就是经由过程对光缆进行监测，进而做出光缆运行是否正常的判定；当呈现不正常情形时，就会进行报警，并进行响应的测试，以切确定位故障发生点。

跟着现代信息手艺和通信事业的成长，光缆监测手艺的水安然安祥手段获得提高和完美，已经由最初的肉眼监测成长到现今的监测功效更切确的电子化自动监测。

所谓电子自动化监测是指运用自动化监测系统，实施对光缆线路传输质量的监测。

跟传统的肉眼监测对比，电子自动化监测具有高效、切确的利益。

光缆监测系统是对光缆在运行过程中的主要保证和最佳的保障方法。

光缆在线检测及管理系统施工方案范本光缆在线检测及控制系统是利用利用通信网络及其相关检测设备建立光缆通信网的综合监测系统，实现对光缆网络的实时监测功能，提高光缆通信网运行可靠性。

为确保施工安全，确保施工质量，确保按时完成工程项目，特制定本施工方案。

一、工程项目：光缆在线检测及管理系统二、工程概况1、设计方案：本方案设计采用备纤监测方式2、中心站：济源地调3、检测站：苗店变4、光路设置：光路1：苗店地调白涧虎岭王屋下冶供电所；光路2：苗店荆花白涧；光路3：苗店罡头亚桥济源荆花克井原昌；光路4：苗店休昌。

三、工程施工地点：地调、苗店变、荆花变、白涧变、虎岭变、王屋变、下冶所、罡头变、亚桥变、济源变、克井变、原昌变、休昌变四、工程施工内容：机柜的___、固定；设备___、电源接入；信号电线、电缆布放；光端机网管系统数据配置；2m通道的调试；网络___、测试；监测用光纤的接续、连通；rtu的调试；光源的___与调试；全部移交管理部门。

七、施工技术措施：1、机柜固定牢靠，水平度达到要求，屏面无损伤划痕、无脱漆反锈现象；2、设备按图纸要求的位置___在机架（柜）上，固定牢靠，按说明书和施工图纸要求将板卡插入机框内，拧好固定螺丝，如有疑问，应向厂家技术人员询问后，按要求___调试。

3、设备按照图纸和说明书要求用对应的线缆连接，线缆走径要求做到横平竖直，排列整齐；交流电源线、直流电源线和信号线分开放置，并且避免交叉，如有交叉，应做好隔离处理。

4、光纤连接正确、牢固可靠，连接部位保持清洁。

5、带电设备上工作时，一定要认清位置，经工作负责人许可后方可进行工作。

6、在工作中如遇到不清楚的问题或有疑问的地方，可向工作负责人提出，待问题清楚后方可进行工作。

7、光器件应保持洁净，不得任意触摸。

8、严格按照设备说明进行___调试，不明之处必须向生产厂家专业技术人员进行咨询后方可进行。

9、设备加电之前，必须对设备进行检查确认，且确认所加电源符合要求并保证接线正确。
