振动光缆方案随着通信技术的不断发展，光缆逐渐替代了传统的电缆和无线通信技术成为主要的通信手段。
在光缆的发展历程中，振动光缆应运而生，它可以解决电缆和光缆无法覆盖的区域，具有运输成本低、施工方便、可靠性高等优势。
本文将探讨振动光缆方案的实现及其优化方法。
一、振动光缆方案的实现1.传感器的选择振动光缆的实现离不开高效的传感技术。
传感器的种类有很多，但需要选择适合的类型来实现对振动的监测。
目前，在振动光缆中，典型的传感器有包括振动、温度、压力、电磁等传感器。
2.实现振动光缆实现振动光缆需要先将传感器装配在光缆上，其次，在振动光缆的悬挂处挂起固定件，利用固定件与传感器相连，可以在光缆悬挂的同时实现对振动的监测。
除此之外，还需要在地面安装相关的仪器设备，以便接收光缆传输的数据。
3.振动光缆的通信传输振动光缆的通信传输方式包括两种，一种是基于光纤传输的无源式传输，另一种是基于光纤传输的有源式传输。
无源式传输没有任何形式的电子装置，但可实现光信号的传输，只需在产生的光信号中加入多路分波器即可实现对振动信号的监测。
有源式传输则需要接收到传感器产生的信号，做出反应并发送振动信号，从而完成对振动光缆通信传输的监控。
二、振动光缆优化方法1.增加光缆的振动感受度在振动光缆的安装过程中，需要注意光缆的紧张度和松弛度。
通过对松紧程度的调整，可以根据实际情况调节光缆的振动感受度从而优化振动光缆的监测效果。
2.增加光缆传感器的数量通过增加光缆传感器的数量，可以扩大振动光缆的监测范围，不仅可以提高振动光缆的感应灵敏度，也可以有效的避免假信号的发生。
3.利用先进的数据处理技术振动光缆的监测结果需要通过数据采集设备传输到数据处理中心，采用先进的数据处理技术对采集到的数据进行分析和处理，从而更好地分析振动信号的来源和特征，有效预防和减少故障的发生。
三、振动光缆的应用前景振动光缆在石油、交通、国防、城市安防等领域均有广泛的应用。
随着物联网的发展，振动光缆的应用前景将会更加广泛。
光纤振动安防技术应用处理方案 应用领域➢ 变电站及重要电力线路或场所安防处理方案； 全光纤振动传感系统（FPSS 防区型系统）和视频联动全光纤振动传感系统（FPSS 防区型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。
FPSS 系统构成重要包括: 控制主机、光模块、反射仪以及传感和通讯光缆。
防区范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、防区位置画面提醒以及详细旳报警事件记录。
同步, 系统具有视频联动功能, 传感光缆 通讯光缆 1-N 路 反射镜控制主机光模块 视频控制单元 协议或干接点即某个防区报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。
全光纤振动传感子系统（PDVS定位型型系统）和视频联动全光纤振动传感系统（PDVS定位型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。
PDVS系统构成重要包括: 系统主机、光中继模块以及传感光缆。
光缆布置范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、显示报警位置、画面提醒以及详细旳报警事件记录。
同步, 系统具有视频联动功能, 即某个区域报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。
1，详细光缆布置如下:2，地埋方式3，挂栅栏4，挂墙传感光缆1，系统优势:2，防雷、防电磁干扰、合用易燃易爆场所；3，不受雾霾、光线条件、风雨、温度等天候状况影响；4，可进行挂网、地埋、围墙固定、水下敷设等多种安装；5，前端设备均采用全光无源组件, 合用范围广, 合用寿命场, 无需维护；6，持续不间断24小时全天候监测；探测器隐蔽性高, 违法人员无法破换或规避系统。
振动光纤介绍CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案系统优势前端设备采用全无源设计适用于易燃易爆等场所传感光缆采用柔性材质便于隐蔽、随形安装3CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案易燃易爆场所隐蔽长距离抗电磁干扰耐腐蚀5应用场景CONTENS目录1. 系统优势2. 应用场景3. 产品对比4. 防区型振动光纤系统介绍4.1 发展历程4.2 工作原理和系统构成4.3 核心优势4.4 系统方案6. 安装方式和注意事项7. 案例分享5. 定位型振动光纤系统介绍5.1 发展历程5.2 工作原理和系统构成5.3 核心优势5.4 系统方案特性脉冲电子围栏张力电子围栏振动光纤防区型定位型阻挡功能有有搭配滚刺网则有威慑功能高有无报警功能有有有防护功能攀爬报警攀爬报警攀爬、凿墙、挖洞报警定位精准度防区防区防区±2米材料成本+施工成本较低一般<3km时高于电子围栏；>3km时低于电子围栏维护成本定期维护定期维护非人为破坏无需维护适用环境大部分环境，部分老旧墙体需要加固大部分环境，部分老旧墙体需要加固大部分环境，特别适用于易燃易爆电磁复杂场所隐蔽性无无高应用场景小区、电力、军工、金融、党政单位校园、小区、石油、化工、燃气党政机关、石油、化工、燃气、监狱管道防护、党政机关、石油、化工、燃气、监狱等安装方式附属、落地附属、落地挂网、嵌墙、埋地挂网、嵌墙、埋地产品对比振动光纤技术要求分为定位型光纤振动入侵探测器和区域型（防区型）光纤振动入侵探测器。

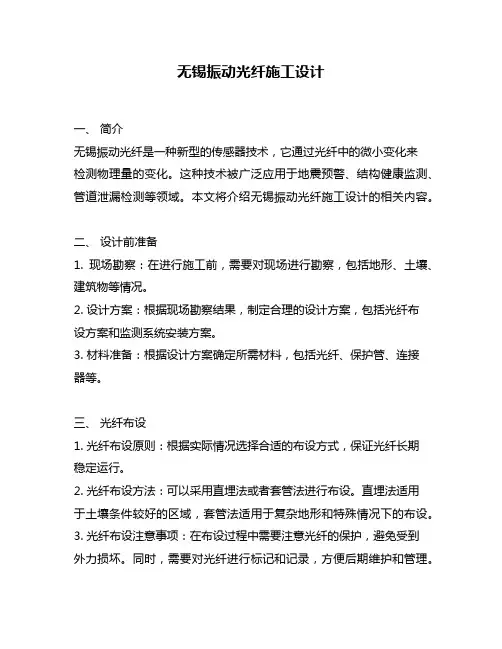

无锡振动光纤施工设计一、简介无锡振动光纤是一种新型的传感器技术，它通过光纤中的微小变化来检测物理量的变化。
这种技术被广泛应用于地震预警、结构健康监测、管道泄漏检测等领域。
本文将介绍无锡振动光纤施工设计的相关内容。
二、设计前准备1. 现场勘察：在进行施工前，需要对现场进行勘察，包括地形、土壤、建筑物等情况。
2. 设计方案：根据现场勘察结果，制定合理的设计方案，包括光纤布设方案和监测系统安装方案。
3. 材料准备：根据设计方案确定所需材料，包括光纤、保护管、连接器等。
三、光纤布设1. 光纤布设原则：根据实际情况选择合适的布设方式，保证光纤长期稳定运行。
2. 光纤布设方法：可以采用直埋法或者套管法进行布设。
直埋法适用于土壤条件较好的区域，套管法适用于复杂地形和特殊情况下的布设。
3. 光纤布设注意事项：在布设过程中需要注意光纤的保护，避免受到外力损坏。
同时，需要对光纤进行标记和记录，方便后期维护和管理。
四、监测系统安装1. 监测系统组成：无锡振动光纤监测系统包括数据采集器、传感器、监测软件等组成部分。
2. 监测系统安装位置：根据设计方案确定监测点的位置，并在该位置安装传感器和数据采集器。
3. 监测系统调试：安装完成后需要进行调试，确保监测系统正常运行。
五、施工质量控制1. 材料质量控制：对所用材料进行检查，确保材料符合要求。
2. 施工过程控制：对施工过程进行监督和检查，确保施工符合设计方案要求。
3. 施工质量验收：在施工完成后进行验收，确认施工质量符合要求。
六、安全措施1. 安全教育培训：在施工前对相关人员进行安全教育培训。
2. 安全防护措施：在现场设置相应的安全防护措施，确保施工过程中的安全。
3. 废弃物处理：对施工过程中产生的废弃物进行妥善处理，避免对环境造成污染。
七、总结无锡振动光纤施工设计是一项复杂的工程，需要从勘察、设计、布设、安装等多个方面进行综合考虑和控制。
在实际施工中需要严格按照相关规范和标准进行操作，确保施工质量和安全。

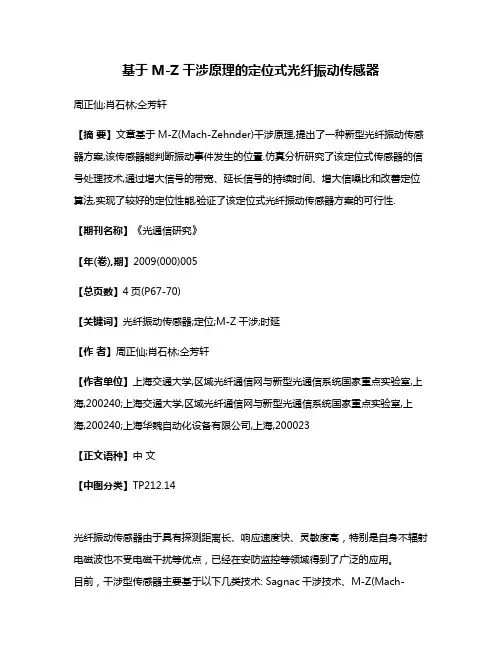

基于M-Z干涉原理的定位式光纤振动传感器周正仙;肖石林;仝芳轩【摘要】文章基于M-Z(Mach-Zehnder)干涉原理,提出了一种新型光纤振动传感器方案,该传感器能判断振动事件发生的位置.仿真分析研究了该定位式传感器的信号处理技术,通过增大信号的带宽、延长信号的持续时间、增大信噪比和改善定位算法,实现了较好的定位性能,验证了该定位式光纤振动传感器方案的可行性.【期刊名称】《光通信研究》【年(卷),期】2009(000)005【总页数】4页(P67-70)【关键词】光纤振动传感器;定位;M-Z干涉;时延【作者】周正仙;肖石林;仝芳轩【作者单位】上海交通大学,区域光纤通信网与新型光通信系统国家重点实验室,上海,200240;上海交通大学,区域光纤通信网与新型光通信系统国家重点实验室,上海,200240;上海华魏自动化设备有限公司,上海,200023【正文语种】中文【中图分类】TP212.14光纤振动传感器由于具有探测距离长、响应速度快、灵敏度高，特别是自身不辐射电磁波也不受电磁干扰等优点，已经在安防监控等领域得到了广泛的应用。
目前，干涉型传感器主要基于以下几类技术: Sagnac干涉技术、M-Z(Mach-Zehnder)干涉[1]技术、Michelson 干涉技术和Fabry-Peort干涉技术。
其中M-Z干涉技术主要用来做振动检测，但这种技术在做振动检测时无法判断振动事件发生的位置，这给安防监控应用带来了诸多不便。
为此本文在M-Z干涉技术的基础上，提出了一种新型定位式光纤振动传感器，该传感器可对振动事件发生的位置进行判断定位。
1 定位式光纤振动传感器1.1 系统结构定位式光纤振动传感器是在现有M-Z干涉原理的基础上提出的，其结构如图1所示。
它依靠光缆中3根等长的光纤A、B和C(其中A、B作为单个M-Z干涉仪的两个干涉臂， C作为传输光纤)形成两个对称的干涉仪。
当外界振动信号作用于干涉臂A、B时，一组光向左经耦合器2产生干涉后到达探测器1，另一组光向右经耦合器3产生干涉后经耦合器4到达探测器2。
- 82 -CHINA RAILWAY 2016/06着我国高速铁路里程不断增加，维护高铁线路安全日益重要。
目前主要的防护手段是沿线的防护栅栏以及人防巡逻，当不法人员侵入时，很难实时发现安全隐患。
为及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，建设铁路沿线周界入侵报警系统迫在眉睫。
通过对周界入侵报警系统的分析，提出振动光纤技术监测的解决方案[1]。
1 技术方案1.1 振动光纤光纤传感器是20世纪70年代中期发展起来的一种新型传感器，它与传统的传感器相比具有众所周知的优势：灵敏度高，抗电磁干扰，耐腐蚀，耐高低温，传感光纤本身无源、无易老化部件、寿命长易维护，可监测距离长，无源传感光缆可达数十千米，多个单位可以级联组成庞大的检测系统等。
振动光纤可实现全天候工作，对周边环境适应性较好；适用于各种复杂地形，可实现对不规则周界的探测；可直接铺设在各种铁网、铁艺、塑钢、砖墙以及不规则围墙上。
1.2 振动光纤周界报警系统的技术原理振动光纤周界报警系统的感应部件是光缆，通过对运动、压力和振动的快速感应可以对诸如攀爬、剪切、行走等行为进行监测。
振动光纤具有特殊核心层和特殊护封，能够保证正常使用而不受外界气候和恶劣环境的影响。
当光信号输送进光纤时，系统软件探测器会处理接收到的光信号的相位，当振动光纤受到运动或振动的干扰时，光信号的传输模式就会发生变化。
在振动光纤技术应用中多数采用基于迈克尔逊干涉仪技术的防区型产品。
两芯单模光纤构成光纤干涉仪[2]，用相干激光器向其发射一束激光，由这两根光纤组成的干涉仪输出干涉光信号，当光纤受到外界侵扰，如：挖掘、触碰、敲打等，则干涉光的输出波形改变，并产生干涉图像，通过光探测器可检测到这一波形变化，通过软件分析变化波形的特征，可以分辨出事件的真实情况，从而达到入侵模式识别的效果。
振动光纤周界入侵报警系统在铁路的应用陈树骏：通号通信信息集团有限公司安防技术分公司，产品经理，北京，100070摘 要：为了及时发现并快速处置恐怖袭击和破坏铁路的犯罪活动，针对目前铁路沿线防护栅栏和人防能力薄弱的问题，建设周界入侵报警系统迫在眉睫。
振动光纤系统技术方案目录一、公司简介................................................................................................. 错误!未定义书签。
（一）公司介绍..................................................................................... 错误!未定义书签。
（二）品牌优势..................................................................................... 错误!未定义书签。
（三）方案优势 (4)二、技术方案 (4)（一）需求分析 (4)（二）系统设计思想 (5)（三）系统设计依据 (6)（四）系统功能描述 (7)（五）系统组成 (7)1．振动光纤探测器 (7)2．防区前端 (8)3．控制中心 (8)4．门禁管理系统 (14)（六）系统方案架构图 (15)（七）系统联动 (17)1．视频联动 (17)2．门禁联动 (18)三、施工安装与调试 (19)（一）前端防区的划分 (19)（二）前端防区的安装 (19)1．探测器的安装方式 (19)2．终端盒的安装方式 (19)3．光缆的安装方式 (20)（三）警灯安装 (23)（四）敷线与接线 (23)1．RS485信号控制线、探测器电源线的铺设 (23)2．系统接线 (25)（五）调试 (27)1．主机调试 (27)2．系统调试 (28)（六）系统的使用和维护..................................................................... 错误!未定义书签。
四、售后服务及技术支持............................................................................. 错误!未定义书签。
基于光纤传感技术的振动测量系统设计光纤传感技术是一种使用光纤作为传感元件的测量技术，可以实现对振动、应力、温度等物理量进行高精度、实时非接触式测量。
本文将介绍基于光纤传感技术的振动测量系统的设计及其应用。
在基于光纤传感技术的振动测量系统中，光纤传感器是关键组成部分。
光纤传感器通常由光纤、光源和接收器组成。
其中，光纤用于传输光信号，光源发出光信号，而接收器接收光信号并将其转换为电信号。
通过测量光信号的强度变化，可以推断出物体的振动状态。
在振动测量系统中，光纤传感器通常采用两种工作原理：弯曲敏感原理和位移敏感原理。
在弯曲敏感原理中，光纤传感器的电光收发器位于光纤的一端，当光纤受到振动时，会引起光纤产生微小的弯曲，从而导致光的传输路径发生变化，最终影响到光信号的接收。
通过测量光信号强度的变化，可以确定物体的振动状态。
在位移敏感原理中，光纤传感器的电光收发器位于光纤的中间位置，光纤的一端连接到振动物体，当物体发生位移时，光纤会跟随位移产生拉伸或压缩，从而改变光的传输路径。
通过测量光信号的强度变化，可以推断出物体的位移量。
在设计振动测量系统时，需要考虑各种因素。
首先是光纤传感器的选择，包括传感器类型、工作原理、灵敏度等。
其次是光源和接收器的选择和配置，确保信号的传输和接收的稳定性。
此外，还需要考虑数据采集和信号处理系统的设计，以便实现对振动数据的准确记录和分析。
基于光纤传感技术的振动测量系统具有许多优点。
首先，由于使用光纤进行测量，可以实现非接触式、远距离、高精度的振动测量。
其次，光纤传感器具有较小的尺寸和质量，可以方便地安装在各种物体上。
此外，光纤传感器的响应速度快，可以实时监测振动信号的变化。
基于光纤传感技术的振动测量系统在许多领域有着广泛的应用。
例如，在机械工程领域，可以用于监测机械设备的振动状态，以及故障诊断和预测。
在航空航天领域，可以用于监测飞行器的结构振动情况，以提高飞行安全性。
此外，还可以应用于地震监测、桥梁与建筑物结构健康监测等领域。
智能化振动光纤探测系统技术方案2017年目录第一章项目介绍 (3)第二章系统安装 (5)第三章产品介绍.......................... 错误!未定义书签。
第四章系统功能.......................... 错误!未定义书签。
第五章售后服务及承诺.. (15)第一章项目介绍1.1项目概况简介“XXXXXX”位于XXXXXX，对XXXXXX的生命财产安全的重要性来说是不言而喻的，所以针对“XXXXXX”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。
“XXXXXX”项目的周界大概XXX米，其中大门断开数X个，分XX个震动光缆防区。
每个防区大概为XXX米，采取挂网式安装方式，振动传感光缆呈S型敷设，通过探测感应非法人员攀爬围栏入侵防范区域的振动信号，同时区分人入侵信号和其它振动误报源信号特征，排除误报源。
构成有效的防翻越防御探测防范预警系统，采用武汉宇鸿安的震动光缆探测器。
双防区震动光缆探测器安装在两个周界防区的中间，单防区安装在周界防区的起始端。
每终端控制主机安装在机房或门卫或控制室，终端控制主机从机房或门卫或控制室两边走线采用光纤信号传输，探测器供电从机房或门卫或控制室分别提供AC220V电源，电源线从机房或门卫或控制室两边走线并用电源线RVV2.0*1.5传输或UPS电源，或从弱电井中取电。
终端控制室用报警主机进行管理和软件管理平台信息查询，并联动周界报警电子地图，更直观更迅速了解入侵防区位置，有效打击犯罪行为。
随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。
在一些重要的区域，如军事基地、武器弹药库、监狱、银行金库、博物馆、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
智能化振动光纤探测系统技术方案2017年目录第一章项目介绍 (3)第二章系统安装 (5)第三章产品介绍.......................... 错误!未定义书签。
第四章系统功能.......................... 错误!未定义书签。
第五章售后服务及承诺.. (15)第一章项目介绍1.1项目概况简介“XXXXXX”位于XXXXXX，对XXXXXX的生命财产安全的重要性来说是不言而喻的，所以针对“XXXXXX”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。
“XXXXXX”项目的周界大概XXX米，其中大门断开数X个，分XX个震动光缆防区。
每个防区大概为XXX米，采取挂网式安装方式，振动传感光缆呈S型敷设，通过探测感应非法人员攀爬围栏入侵防范区域的振动信号，同时区分人入侵信号和其它振动误报源信号特征，排除误报源。
构成有效的防翻越防御探测防范预警系统，采用武汉宇鸿安的震动光缆探测器。
双防区震动光缆探测器安装在两个周界防区的中间，单防区安装在周界防区的起始端。
每终端控制主机安装在机房或门卫或控制室，终端控制主机从机房或门卫或控制室两边走线采用光纤信号传输，探测器供电从机房或门卫或控制室分别提供AC220V电源，电源线从机房或门卫或控制室两边走线并用电源线RVV2.0*1.5传输或UPS电源，或从弱电井中取电。
终端控制室用报警主机进行管理和软件管理平台信息查询，并联动周界报警电子地图，更直观更迅速了解入侵防区位置，有效打击犯罪行为。
随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。
在一些重要的区域，如军事基地、武器弹药库、监狱、银行金库、博物馆、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。
因此，安装应用先进的周界探测报警系统就成为一种必要措施。
震动光缆系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。
目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。
安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。
第二章系统安装2.1安装方式2.1.1振动传感光缆挂网安装方式：振动传感光缆铺设于围栏上时,可根据围栏的不同选择以下方式铺设振动传感光缆直线型、平行线型、S型。
直线型铺设：振动传感光缆应铺设在铁网高度距地面1.5米左右的位置,将振动传感光缆与围栏紧密绑扎,绑扎强度以光缆不变形为宜，每隔50厘米用不锈钢扎带绑扎一次如图:2.1.2防凿墙震动光缆铺设方式:振动传感光缆延墙面铺设，每道振动传感光缆可以防范上下50cm的墙体。
可将振动传感光缆多道铺设在墙体上，以防止人员凿墙入侵。
振动传感光缆每隔50cm用卡子固定在墙面上：2.1.3防翻越震动光缆铺设方式防止非法入侵人员翻越墙体进入，可将扣网安装在围墙顶部,以增加振动的强度和感应面积。
在扣网上固定传感光缆时应注意将传感光缆固定在围墙外侧扣网的顶部。
在需要提高警戒级别时可将光缆多铺设几道：2.1.4地埋震动光缆安装振动传感光缆埋地安装应远离干扰源,如马路、大功率发动机、建筑工地，地铁等,这些外界的干扰都会在系统运行时引起不同程度的误报。
可安装于开阔的没有围栏的边界或地区。
铺设传感光缆的周界区域应隐秘,以避免入侵者以小心翼翼或跳跃的方式通过该区域。
振动传感光缆地埋安装应采用平行线型铺设方式，如下图：2.2埋地时针对不同介质的解决方案2.2.1传感光缆的安装：本方案书介绍的设备可采集埋设在草坪、沙土地、砾石等周界地表介质下的传感光缆传输的光信号。
铺设传感光缆时可沿周界平行铺设多道传感光缆，由于不同地表介质的质地各不相同，所以传感光缆的铺设间隔不同。
下面分别介绍在不同地表介质下铺设传感光缆的方法。
2.2.1草坪、草地传感光缆应埋设在草坪下，周界探测区域宽度应不小于1.2米，如须提高警戒级别，可增加周界探测的宽度。
草坪下面的土地应是土质较为硬而紧密的泥土，如果是水分较多，软而松散的土质会吸收振动，造成探测性能下降。
在土层的表面沿周界长度方向迂回平行铺设多道传感光缆，传感光缆间隔距离≤30cm，即1.2米宽的区域应平行铺设4道传感光缆，如图（3-17）。
传感光缆应平直、紧密地附着在土层表面，可采用Φ5的钢丝折弯成如图（3-18）所示的线卡子，每隔50cm用线卡子将传感光缆紧压在土层上，但应注意避免因压力过大造成传感光缆变形。
固定好传感光缆后，将草坪平铺在上面。
图3-17图3-12.2.2沙土地（松散干燥的泥土地）在沙土地下埋设传感光缆时，也采用平行铺设多道传感光缆的方式，由于沙土比较松软，当入侵者进入该区域时，透过沙土层对传感光缆施加压力，传感光缆可探测到微小的挤压变形并产生信号，所以在沙土地埋设传感光缆时，应减小平行传感光缆的间距，而且埋设不可过深。
通常间隔为20至25cm，埋设深度为5至12cm，如图（3-19）。
在进行施工时，首先在需要铺设传感光缆的区域挖出一道宽1.2m，深15cm的凹槽，在凹槽的底部平铺一层厚度为3cm的粗沙，再将传感光缆平行铺设于粗沙表面，每隔50cm用钢丝线卡子固定。
传感光缆铺设完成后，在其上面覆盖一层厚度为10cm的粗沙，最后在其表面均匀地覆盖一层1cm的地表介质（细沙或松散干燥的泥土）。
图3-192.2.3砾石当在砾石地面铺设传感光缆时，同样采用平行铺设多道传感光缆的方式。
通常平行铺设间隔为25至30cm，埋设深度为5至15cm,如图（3-20）。
在施工时，首先在需要铺设传感光缆的区域挖出一道宽1.2m，深18cm的凹槽，在凹槽的底部平铺一层厚度为3cm的砾石，再将传感光缆平行铺设于砾石表面，每隔50cm用钢丝线卡子固定（线卡子可避开砾石固定到底层的泥土上）。
传感光缆铺设完成后，在其上面覆盖一层厚度为15cm的砾石。
图3-20使用的砾石必须光滑，其直径要求大于2厘米，以便有效的探测运动、振动和压力。
砾石必须没有尖锐的边缘，这样可以避免砾石受到挤压时对传感光缆造成损害。
所有的砾石必须干净，尽量不带泥土和沙子，在温度会降至冰点以下的地区，必须保持砾石层不积蓄水，否则会降低设备的探测性能。
第三章产品介绍震动光缆报警防护系统的组成包括：前端的振动传感光缆、D震动光缆探测器、防区终单元，后端的报警主机和软件管理中心。
前端：振动传感光缆功能主要是将采集前端入侵信号并将信号传输到D系列震动光缆报警单元，震动光缆报警单元通过判断分析信号，将风、雨、冰雹等自然天气造成的误报滤除。
后端：前端所有通过现场D系列报警单元上传的疑似入侵报警都传至报警中心，通过报警主机在报警地图软件上高亮显示，并记录、存储报警信息。
报警管理中心：可根据实际的要求，设置和多个安防系统实现联动。
基本的处理流程如下：实体防范围栏受到入侵后，探测、并报警；收到报警信息以后，系统将自动联动摄像机拍摄监控、并做出灯光联动和警笛报警；管理中心的电子地图将显示综合的图像报警信息和位置等地理信息。
3.1震动传感光缆震动传感光缆采用普通通信级的单模光缆，既可以节省客户的费用，又能够实现良好的效果。
振动传感光缆作为入侵探测器，负责报警信号的探测和传输。
它能够将防护区域内的微小机械振动（即侵入者带来的微小振动）的光信号传到报警处理单元。
可以安装在任何类型的周界围栏上，如链状或焊接的网状围栏、墙体以及刺状的蛇腹式铁丝网等。
D系列光纤入侵探测系统采用单模4芯普通通信光缆作为传感器。
3.2震动光缆报警单元：负责接收并分析来自本系统现场振动传感光缆的信号，并将处理数据传送到中央报警主机。
基于预置数据以及开发的特殊算法，报警单元就可以判断是否需向控制室发出报警信号。
这一是/否的判定取决于施加在围栏上的振动/震动的大小，以及传感器自身接收到的变化。
此系统一直保持着尽可能低的误报率，仅仅受人为的干扰，极端的天气条件、植物运动或动物都不会对系统造成影响。
由于系统以报警处理单元为核心，因而该系统还具有防野蛮破坏和故意拆卸的功能。
当入侵者试图爬越围栏或穿越围栏，试图掀起、切割、绕过光纤或传感器自身，都会触发报警。
3.3 震动光缆报警单元技术指标：●工作电压： 12V/DC （具备反接保护供电范围：9V/DC—24V/DC）●功率：<1W●报警相应时间：<1S●报警持续时间：≥3S●安装方式：挂网、嵌墙、地埋●防雷保护：所有气体放电保护输入/输出装置●报警输出：继电器常开、常闭触点输出开关量报警信号●报警类型：防拆报警、断线报警、入侵报警●工作温度：-40℃—+70℃●环境湿度：不大于90%●防区探测长度：1000米●光纤接口：FC/APC●防护等级：IP663.4 D系列终端处理单元终端单元用在振动传感光缆的末端，用于防区终结。
终端单元主要是将报警单元光源发出的光，经过振动传感光缆在终端处形成一个闭合的回路，也用于保护震动光缆末端接口和光学耦合器件。
3.5终端单元的技术指标：●尺寸（长*宽*高）：380*283*102 mm●重量（Kg）：2kg●工作温度：-40℃—+70℃●相对环境湿度：不大于90% ●防护等级：IP66●光缆弯曲最小直径：10cm●工作波长：1550nm3.6系统连接图第四章系统功能说明4.1 功能说明•在现场有铁丝网或者栅栏等物理围栏时，振动/震动光缆系统是最好的周界选择之一。
•安装简易：光纤作为传感器安装在防护区的铁丝网和围栏上，还可以穿管埋入墙体内。
它能够探测铁丝网和围栏上，或墙体内的微小振动或压力变化，报警处理单元能够识别来自传感器的变化，经过智能分析，判断是否有人在攀爬围栏、剪断围栏或抬起围栏或凿击墙体。
•调节方便：您可以通过对模块进行设置来屏蔽掉没有威胁事件所引起的误报，比如风和小动物，不管您的围栏安置在何处，传感光纤都对EMI、雷电、射频、磁场等具有抗干扰能力，为您提供可靠和耐用的传感器。
动态补偿算法和风处理软件的运行，使光纤防护系统也可以安装在危险的环境中，如化学品仓库、炼油厂、变电站、机场、石油管道等。
