钢筋平法识图与钢筋算量PPT课件

钢筋平法识图与钢筋算量PPT课件
03
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。

结构识图与钢筋算量模块2

结构识图与钢筋算量模块2



任务说明 1.请说出基础的作用； 2．说明独立基础、条形基础、筏板基础的构 造形式及适用情况。
任务分析 1．基础在建筑结构中起到什么作用？ 2．如何选择基础的类型？需要考虑哪些因素？ 3．在施工图中，如何表现基础的形式和尺寸？

任务学习 1基础的作用 基础:是建筑物地面以下的承重构件，它承受 建筑物上部结构传下来的全部荷载，并把这些荷 载与基础自身荷载一起传给地基，通过扩大基础 和地基的接触面积减轻对地基的压应力。基础是 建筑结构的重要组成部分。 地基：是基础下面承受荷载的土层，承受着基 础传来的全部荷载。地基不属于房屋组成部分。
4 基础埋置深度
基础埋深：基础埋深是指室地坪到基础底面的距离。 见下图

深基础——埋置深度大于5m 浅基础——埋置深度小于0.5m-5m之间 不埋基础——直接做在地表面上的基础
基础埋深的选择关系到地基基础的优劣、施工的难易和造 价的高低。建筑物上部荷载的大小、地基土质的好坏、地下 水位的高低、土的冰冻的深度以及新旧建筑物的相邻交接关 系等都会影响到基础的埋深。
任务2.2 独立基础钢筋工程量计算
通过任务的学习，你将能够： 1.掌握独立基础平法制图规则； 2.理解独立基础的配筋构造要求； 3.能够计算独立基础底板的钢筋工程量。
任务
识读英才公寓工程基础施工图，计算英才公寓独 立基础DJP1 的钢筋工程量。
任务分析


1 本工程采用什么基础形式？ 2.本工程中基础材料标号为多少?基础埋置深度是多少？ 3.独立基础的平法制图规则如何表达？如何识读基础的尺 寸、基础的配筋？ 4.16G101-3中独立基础的配筋有何构造要求？ 5.独立基础钢筋计算参数需要哪些？ 6.独立基础钢筋计算公式如何？

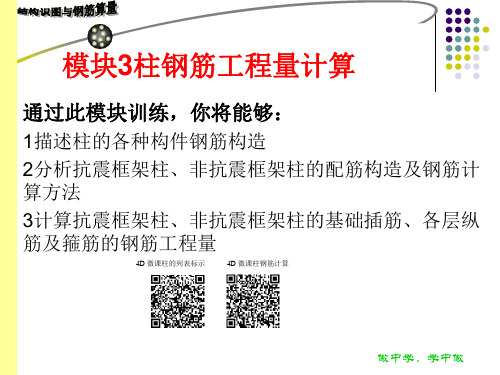

结构识图和钢筋算量模块3 柱钢筋工程量计算-文档资料

结构识图和钢筋算量模块3 柱钢筋工程量计算-文档资料

做中学，学中做
任务3.2 识读柱构件平法施工图

课前任务
4D微课柱的列表标示
做中学，学中做
任务
请说出常见柱类型的平法表达规则，并指出工程图纸 中柱构件钢筋名称、数量。
任务分析


1.什么符号表示框架柱、框支柱、芯柱、梁上柱、剪力墙 上柱呢？ 2.柱构件都设置了什么钢筋？ 3.这些柱构件的钢筋是如何在结构平法图描述的？ 4.英才公寓结施图中的柱构件的钢筋如何设置的？
做中学，学中做
（3）结构层标高为基础顶~8.9m范围内，KZ1纵筋为 8C18+8C14，两个“×”所指处为8根直径为14的 HRB400级钢筋，其余为8根直径为18的HRB400级钢筋。 结构层标高为8.9~18m范围内，KZ1的纵筋为8C16+8C14 ，两个“×”所指处为8根直径为14的HRB400E级钢筋， 其余为8根直径为16的HRB400级钢筋。 （4）柱构件的箍筋为两个4×4的矩形箍筋复合，结构层标 高为基础顶~8.9m范围内，箍筋为C10100/200，表示箍筋 为HRB400级钢筋，直径为10，加密区间距为100，非加 密区间距为200。结构层标高为8.9~18m范围内，箍筋为 C8100，表示箍筋为HRB400级钢筋，直径为8，加密区 间距为100，非加密区间距为200。
做中学，学中做
图3-2 KZ1平面布置图示例 做中学，学中做
2）列表注写方式
说明：柱表中× 所指钢筋均为 C14 图 3-3 KZ1 列表注写方式示例图
做中学，学中做
3）截面注写方式
做中学，学中做
2.识读工程图纸中柱构件钢筋平法施工图
识读英才公寓工程图纸中关于柱构件的钢筋平法施 工图，以框架柱KZ1为例，如图3-2和3-3所示，KZ1平 法施工图采用列表注写方式，平面布置图中给出KZ1与 轴线的位置关系。通过识读KZ1柱表，我们可以得到以 下信息： （1）该柱构件为“L”异型框架柱，柱编号为KZ1，面 尺寸如表所示。 （2）1层的结构层楼面标高为2.9m，结构层高为3.6m， 可知基础顶标高为-0.7m。KZ1的标高分别为基础顶 ~8.9m和8.9~18m时，柱构件配筋有所不同。

《混凝土结构施工构造与BIM建模》课件——模块四 钢筋翻样技术

《混凝土结构施工构造与BIM建模》课件——模块四 钢筋翻样技术
混凝土结构施工构造与BIM建模
（第 二 版）
CONSTRUCTION AND BIM MODELING OF CONCRETE STRUCTURE
目 录
A 模块一 混凝土结构特性与施工图表达
B 模块二 框架结构识图、施工构造与 BIM建模实例
C 模块三 剪力墙结构识图、施工构造与 BIM建模示例
D 模块四 钢筋翻样技术
任务：熟悉钢筋下料长度计算方法
1、弯曲量度差
标注长度为钢 筋外包长度
钢筋外包长度之 和 （ L1+L2 ） 与 下料长度的差值 即为弯曲量度差
X=Y=(r+d)×tan(/2)
a≤90°
下料长度=轴线长度=Z+弧长bc+W
= （L1－Y）+2×(r+d/2)/360+（L2－X）
=（L1＋L2）－[2×（r+d）×tan（a /2）－（r+d /2）πa/180]
绘制抽 筋图
下料长 度计算
钢筋翻样的一般步骤
示例3： KL6 (标高-0.100结构层)钢筋翻样
填制钢筋 翻样单
1.KL6平法图纸
次梁两侧各附 加3道箍筋
次梁两侧各附 加3道箍筋
KL6上部纵筋下 移 一 层 （ 18mm ），下部纵筋 位置不变
2.KL6施工构造
混凝土保护层厚度 25+18=43，可取45
对于剪力墙拉筋，构造及下料长度为：
对于（a）图，L=b-2c+17.78d 对于（b）图，L=b-2c+15.82d
（4.8） (4.9)
式中：b～墙身的厚度。c～墙身保护层厚度。
（4）HPB300(光面) 钢筋末端180°弯钩时钢筋下料长度计算方法

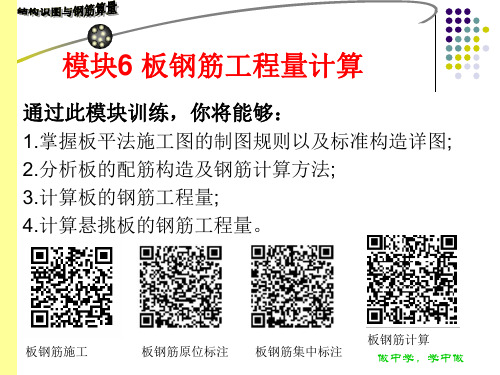

结构识图和钢筋算量模块6 板钢筋工程量计算-PPT精品文档

结构识图和钢筋算量模块6 板钢筋工程量计算-PPT精品文档

2）分布筋长度按照负筋布筋范围计算 分布筋长度按照负筋布筋范围计算如图 6-18 所示：
图 6-18 X 方向负筋的分布筋长度计算图（分布筋长度按照负筋布筋范围计算） 根据图 6-18 我们推导出支座负筋分布筋长度计算公式如表 6-11 所示： 表 6-11 板支座负筋分布筋长度计算公式表（分布筋长度按照负筋布筋范围计算） 分布筋长度按照负筋布筋 范围计算 净跨－起步距离×2
锚固长度 直锚：la 弯锚：支座宽-c+15d 跨中 ln/2
X 方向长度 净长+锚固长 度
出处
16G101-1 第 99 页
配置较大的钢筋穿越其标注的起点或终点，伸至邻跨跨中 连接 双层配筋的板上又配置支座负筋时， 支座负筋可替代同行的板顶筋分布 筋
3）支座负筋
（1）支座负筋长度计算 板支座负筋的锚固构造如图6-13所示：
图 6-17 X 方向负筋的分布筋长度计算图（分布筋和 Y 方向负筋参差 150）
根据图 6-17 我们推导出支座负筋分布筋长度计算公式如表 6-10 所示： 表 6-10 板支座负筋分布筋长度计算公式表（分布筋与负筋参差 150）
分布筋和负筋 轴线距离－上下轴线到支座边的距离(下)－上下 y 方向负筋伸入支座内的净
净长+端支 座锚固长度 +弯钩长度
16G101-1 第 101 页
（2）底筋根数计算 底筋X方向的根数和第一根钢筋的起步距离以及布筋间距有 很大的关系，图6-5和6-6分别从平面和剖面角度去解释起 步距离和布筋间距。
图 6-5 板下部钢筋 X 方向根数计算图（平面）
图 6-6 板下部钢筋 X 方向根数计算图（剖面）
图 6-7 板上部钢筋 X 方向长度示意图
图 6-8 不等跨纵筋连接构造（二）

平法识图与钢筋算量04 板构件平法识图-平法识图与钢筋算量

平法识图与钢筋算量04 板构件平法识图-平法识图与钢筋算量
如有悬挑端： 一端为XXA 两端为XXB
1.标注原则
板支座上部非贯通纵筋自支座中心线向跨内的延伸长度， 注写在线段的下方位置；当中间支座延伸长度为对称配置时， 可在支座一侧标注其长度，另一侧不注；为非对称布置时， 应分别在支座的两侧线段下标注。
对线段画至对边贯 通全跨或贯通全悬挑长度 的上部通长筋，贯通全跨 或延伸至全悬挑一侧的长
5.根据板的布方式分为形式：单层布筋、双层布筋
板底单层布筋形式一般在板的下部布置贯通钢筋，板的 上部周边布置支座负筋。
板底板顶双层布筋形式一般在板的上部和下部均布置贯通 纵向钢筋。 在布置双层双向钢筋时，板底部的短方向钢筋应该放在下 部，长向的放在上面；对于面层钢筋，短方向钢筋应该放在最 上面，长向钢筋在短向钢筋的下面。一般设置了双层双向钢筋 就可以不设置板负筋。
Байду номын сангаас 底 受力筋 顶
筋 筋
板内钢筋
边支座负筋 负 筋 中间支座负筋 负筋分布筋 温度筋 其他：马凳筋、洞口加筋、放射筋
1.板底钢筋 板底钢筋是指钢筋混凝土板下部布置的受拉钢筋，通常沿 板块贯通布置。在钢筋混凝土现浇板中，板底钢筋组成纵横相 交的钢筋网，其中短方向钢筋应该放在下部，长方向钢筋应该 放在短方向钢筋上面。
注写(例如：XB h=150/100 B：Xc&YcΦ8@200)；
当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；
当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达 为Φxx/yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二 者之间的间距为×××。
表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为 两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
本书主要讲解有梁楼盖板的平法识图。 有梁楼盖：以粱为支座的楼面和屋面板。

平法识图与钢筋算量__ppt课件

梁 内 有 什 么 钢 筋 ？
2020/6/19
17
钢筋
2020/6/19
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
18
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
2020/6/19
19
❖ 2、悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延 仲至梁端头并下弯，第二排延伸至 3l/4 位置，l为自柱（梁） 边算起的悬挑净长。当具体工程需将悬挑梁中的部分上部筋从 悬挑梁根部开始斜向弯下时，应由设计者另加注明。
2020/6/19
46
梁支座纵筋的长度规定
3、当梁（不包括框支梁）下部纵筋不全部伸入支座 时，不伸入支座的梁下部纵筋的截断点距支座边的 距离取0.1Lni。
平法识图与钢筋算量
2020/6/19
2
2020/6/19
3
2020/6/19
4
2020/6/19
5
2020/6/19
6
2020/6/19
7
2020/6/19
8
2020/6/19
9
2020/6/19
特点：
减少图纸量 平面表示 整体标注
10
1 2 3 4 5
2020/6/19
目录
平法图集介绍 梁平法 柱平法
2020/6/19
48
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。

平法识图与钢筋算量04 板构件平法识图40页PPT


第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章四节
第四章 板构件平法识图
章四节
第四章 板构件平法识图
章四节
第四章 板构件平法识图
章四节
小 结
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
平法识图与钢筋算量04 板构件平法识图
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
新世纪高职高专 建筑工程技术类课程规划教材
平法识图与钢筋算量
新世纪高职高专教材编审委员会 组编 主编 张玉敏 司道林
第四章 板构件平法识图
章二节
第四章 板构件平法识图
章二节
第四章 板构件平法识图
章二节
第四章 板构件平法识图
章二节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图
章三节
第四章 板构件平法识图

平法识图与钢筋算量04 板构件平法识图-平法识图与钢筋算量

钢筋混凝土板是 房屋结构中重要的承 重构件，承受竖向和 水平，并将荷载传递 给竖向承重构件。并 根据所在位置不同分 为楼面板、屋面板和 悬挑板。
1.根据板的施工方式分为：现浇板、预制板
现浇板是在工地现场楼板标高位置，支模、扎钢筋、现浇 混凝土而成。它经常是和梁一起浇注，使房屋的结构的整体性 最好，能保证各构件受力状况最接近设计，有利房屋抗震。占 用工期、占用周转材料是其缺点。 预制板是预先在预制工厂生产，运至现场安装，它的优缺 点基本上与现浇板相反。
长度=L1+L2*2+L3*4
板马凳筋计算—一字型
*L1、L2、L3如何取值？ 设计有规定者按设计规定计算，设计无规定一般可
按L1为2000mm，支架间距为1500mm，L2为板厚减-2* 保护层（第一种，第二种可实际考虑），L3为250mm。
马凳筋一字型根数计算：
第一种：一字形马凳筋梅花状布置 第二种：一字形马凳筋拉通，一排即一根 第三种：一字形马凳筋直线排列，等间距分排布置 一般按第三种处理方式
底 受力筋 顶
筋 筋
板内钢筋
边支座负筋 负 筋 中间支座负筋 负筋分布筋 温度筋 其他：马凳筋、洞口加筋、放射筋
1.板底钢筋 板底钢筋是指钢筋混凝土板下部布置的受拉钢筋，通常沿 板块贯通布置。在钢筋混凝土现浇板中，板底钢筋组成纵横相 交的钢筋网，其中短方向钢筋应该放在下部，长方向钢筋应该 放在短方向钢筋上面。
思考：起步距离为什么是50mm？
04G101-4中规定，起步距离为“第一根钢筋距梁角筋
为1/2板筋间距”，则可以推算第一根钢筋距梁边的长度应
该为“S/2-梁保护层厚度”。工程中板受力筋的间距一般 为120mm、150mm、180mm，平均一下约为150mm，间距的一 半为75mm，梁保护层一般为25mm，75-25=50mm。

钢筋平法识图和算量(剪力墙身水平分布筋计算


计算公式：外侧钢筋长度＝剪力墙长度－保护层＋弯折（15d）
计算 钢筋长度＝（5000+2×150-2×15）+（3000+
过程
2×150-2×15）+2×15×14 = 8960
4-2-18
3. 转角墙水平分布钢筋根数计算
基础范围内剪力墙水平分布筋根数 在基础部位布置间距小于等于500mm且不小于两道水平
总结
第一部分
剪力墙身水平分布 筋计算——以转角 处遇暗柱墙为例
转角墙水平分布钢筋构造 转角墙水平分布钢筋长度计算 转角墙水平分布钢筋数量计算
第一部分
剪力墙身水平分布筋计算
——以转角处遇暗柱墙为例
纯剪力墙
配筋平面图
配筋立面
1.转角墙水平分外侧钢筋
内侧钢筋
计算公式：内侧钢筋长度＝剪力墙长度－保护层＋弯折（15d） 计算 1号筋长度＝5000+2×150-2×15+2×15×14=5690 过程 2号筋长度＝3000+2×150-2×15+2×15×14=3690
分布筋与拉筋间距。
各楼层范围内剪力墙水平分布筋根数 剪力墙水平分布钢筋根数 = （层高-2*0.05）/间距＋１
起步距离
4-2-22
计算 过程
基础底-3.4
基础内水平分布筋根数 = 2根 -1至3层水平分布筋根数=[（3000-2*50）/200+1]+[
（3600-2*50）/200+1]*3 = 73根
