一、实训目的本次实训旨在通过数控车床零件的认识，了解数控车床的工作原理、操作方法和加工工艺，提高动手能力和实践技能，为今后从事数控车床操作和加工工作打下坚实基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX数控技术培训中心四、实训内容1. 数控车床概述（1）数控车床的定义及分类数控车床是一种利用数字控制技术实现自动加工的机床。
根据加工对象的不同，可分为普通数控车床、立式数控车床、卧式数控车床等。
（2）数控车床的特点数控车床具有以下特点：①加工精度高，重复定位精度高；②自动化程度高，加工效率高；③加工工艺范围广，可加工复杂形状的零件；④加工过程可控，便于实现加工过程的优化；⑤易于实现计算机集成制造。
2. 数控车床的结构及组成（1）数控车床的结构数控车床主要由以下几部分组成：①主轴箱：包括主轴、轴承、齿轮箱等，用于安装刀具和进行切削加工；②进给箱：包括进给电机、齿轮、丝杠等，用于控制刀具的进给运动；③床身：用于支撑和安装其他部件，保证机床的稳定性和精度；④电气控制系统：包括数控系统、伺服系统、PLC等，用于控制机床的加工过程；⑤操作面板：用于输入加工指令、监控机床运行状态等。
（2）数控车床的组成数控车床的组成包括：①机械部分：包括主轴箱、进给箱、床身等；②电气部分：包括数控系统、伺服系统、PLC等；③液压系统：用于实现机床的自动润滑、冷却、夹紧等功能；④气动系统：用于实现机床的自动夹紧、吹尘等功能。
3. 数控车床的加工工艺（1）加工工艺流程数控车床的加工工艺流程如下：①分析零件图纸，确定加工方案；②编写数控加工程序；③设置刀具、夹具等；④装夹工件；⑤开机试车，调整机床参数；⑥加工工件；⑦检测工件尺寸，进行修整；⑧完成加工任务。
（2）加工工艺参数数控车床的加工工艺参数主要包括：①切削速度：指刀具与工件相对运动的线速度；②进给量：指刀具每转一圈的进给量；③切削深度：指刀具切入工件的最大深度；④切削宽度：指刀具在工件上的最大切削宽度。

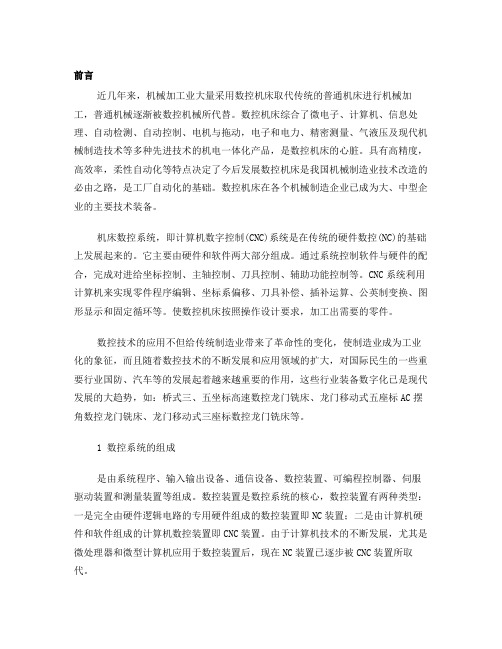

前言近几年来，机械加工业大量采用数控机床取代传统的普通机床进行机械加工，普通机械逐渐被数控机械所代替。
数控机床综合了微电子、计算机、信息处理、自动检测、自动控制、电机与拖动，电子和电力、精密测量、气液压及现代机械制造技术等多种先进技术的机电一体化产品，是数控机床的心脏。
具有高精度，高效率，柔性自动化等特点决定了今后发展数控机床是我国机械制造业技术改造的必由之路，是工厂自动化的基础。
数控机床在各个机械制造企业已成为大、中型企业的主要技术装备。
机床数控系统，即计算机数字控制(CNC)系统是在传统的硬件数控(NC)的基础上发展起来的。
它主要由硬件和软件两大部分组成。
通过系统控制软件与硬件的配合，完成对进给坐标控制、主轴控制、刀具控制、辅助功能控制等。
CNC系统利用计算机来实现零件程序编辑、坐标系偏移、刀具补偿、插补运算、公英制变换、图形显示和固定循环等。
使数控机床按照操作设计要求，加工出需要的零件。
数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，对国际民生的一些重要行业国防、汽车等的发展起着越来越重要的作用，这些行业装备数字化已是现代发展的大趋势，如：桥式三、五坐标高速数控龙门铣床、龙门移动式五座标AC摆角数控龙门铣床、龙门移动式三座标数控龙门铣床等。
1 数控系统的组成是由系统程序、输入输出设备、通信设备、数控装置、可编程控制器、伺服驱动装置和测量装置等组成。
数控装置是数控系统的核心，数控装置有两种类型：一是完全由硬件逻辑电路的专用硬件组成的数控装置即NC装置；二是由计算机硬件和软件组成的计算机数控装置即CNC装置。
由于计算机技术的不断发展，尤其是微处理器和微型计算机应用于数控装置后，现在NC装置已逐步被CNC装置所取代。
数控系统的硬件除了一般计算机具有的CPU、EPROM、RAM接口外，还具有数控位置控制器、手动数据输入(MDA)接口、视频显示(CRT或LCD)接口和PLC接口等。
数控机床拖链、卡盘、刀库等附件知识汇总一、机床拖链由于拖链的广泛应用及优良的特性得以在机床上完美应用，拖链主要对机床设备上的线缆起到一定的牵引及保护作用。
那么机床上常用的拖链有那几种呢？大致可分为塑料拖链和钢制拖链及导管保护套和矩形软管这几类。
那么这几类机床上常见拖链的种类都有那些性能及用途呢？1、钢制拖链介绍结构：钢制拖链组成TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。
特点：（1）拖链可适应最大移动速度40米/分。
（2）拖链在最大移动速度时，噪声声压级不大于68分贝。
（3）拖链安全使用寿命不小于100万次(往复)。
2、塑料拖链介绍结构：（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
（4）另可提供分隔片，将链内空间按需要分隔开。
特点：（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。
（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。
（3）运行速度和加速度（具体速度、加速度视运行情况而定）。
（4）运行寿命长。
用途：（1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
（2）拖链的每一节都能打开，便于安装和维修。
运动时噪音低、耐磨，可高速运动。
（3）拖链已被广泛应用于数控机床、电子设备、消防机械设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。
机床结构及部件介绍机床是现代制造业中不可或缺的重要设备，其结构和部件决定了机床的性能和功能。
本文将介绍机床结构及常见的一些部件，并对其功能和特点进行分析。
一、机床结构1.床身结构：床身是机床的基本结构，承载和支撑着整个机床的重量。
床身通常由铸铁制成，具有较高的刚性和稳定性。
床身上安装了工作台、主轴、滑架等部件，确保了整个机床的运动和定位精度。
2.工作台：工作台是机床上放置工件和刀具的平台，可以实现工件的夹紧和定位。
工作台通常具有很高的平面度和垂直度，以保证加工精度。
根据不同的加工需求，工作台可以是固定式、移动式或旋转式。
3.主轴系统：主轴是机床上负责转动的部件，用于安装刀具进行加工。
主轴一般由电机、轴承和传动装置组成，具有较高的转速和扭矩。
主轴可以实现旋转、前进和后退等运动，以满足不同加工要求。
4.滑架系统：滑架系统包括横向滑架、纵向滑架和卡板等，用于支撑和导向刀具的运动。
滑架系统通常具有较高的刚性和精度，能够实现刀具的快速准确定位。
5.进给系统：进给系统是机床上负责工具切削过程中工件和刀具相对运动的部分。
进给系统包括进给轴（如X轴、Y轴、Z轴）、滚珠丝杠、导轨等，能够以精确的速度和步进进行工件的运动。
二、常见机床部件1.刀具：刀具是机床上用于切削和切割工件的工具。
根据不同的加工要求，刀具可以分为铣刀、钻头、车刀等。
刀具通常由高速钢、硬质合金等材料制成，具有较高的硬度和耐磨性。
2.主轴轴承：主轴轴承是机床上装置在主轴中的轴承部件，承受着主轴的转动和负载。
主轴轴承通常采用滚珠轴承或滚柱轴承，具有较高的转速和寿命。
3.导轨：导轨是机床上用于导向滑架和工作台运动的部件，能够保证运动的平稳和准确度。
导轨通常采用线性导轨、滚柱导轨或滑块导轨等，具有较高的刚性和耐磨性。
4.控制系统：控制系统是机床上负责控制和调节机床运动的部分。
控制系统可以是传统的数控系统，也可以是先进的计算机数控系统（CNC）。
控制系统能够实现运动轨迹的编程和调整，提高加工效率和精度。
认识数控机床主轴零部件【知识要点】一、轴1．轴的地位、功能地位：轴是组成机器中最基本且重要的零件之一。
功能：传递运动和转矩，支承回转零件。
2．轴的分类3．轴的常用材料主要是碳素钢和合金钢，其次是球墨铸铁。
4．轴的各部分名称轴颈：与轴承配合的部分；轴头：与零件轮毂配合的部分；轴身：连接轴头与轴颈的非配合部分；轴环：轴向尺寸较小而径向尺寸较大的轴身；轴肩：阶梯轴中的直径突变的垂直于轴线的环面部分。
5．轴上零件的固定形式二、轴承1．轴承的作用和分类2．滑动轴承的结构和分类3．滚动轴承定义、组成和特点4．滚动轴承代号（1）滚动轴承代号由基本代号、前置代号和后置代号组成。
（2）轴承的基本代号由类型代号、尺寸系列代号、内径代号组成。
类型代号常用一位数字或一至两个字母表示，常考的是1（调心球轴承）、3（圆锥滚子轴承）、5（推力球轴承）、6（深沟球轴承）、7（角接触球轴承）。
尺寸系列代号由宽度系列代号（一般为0时，省略）和直径系列代号组成，均用一位数字组成。
内径代号用两位数字表示。
00表示10㎜，01表示12㎜，02表示15㎜，03表示17㎜，04-99的内径用（代号×5）㎜表示。
5．滚动轴承的类型选择原则或考虑因素6．滚动轴承的固定和装拆7．滚动轴承的润滑与密封三、键连接1．键的功能键是连接件，功能是：实现轴和轴上零件之间的周向定位；传递动力；常用作安全装置，过载时可被剪断，防止损坏其它零件。
2．键的分类和应用3．平键的标记（1）标记规格：键型式（A型可省）宽度×长度国标（2）普通平键的宽度和厚度主要由轴径决定。
键的长度取决于所传递的扭矩大小。
四、螺纹连接1．螺纹种类、特点和应用2．螺纹的代号M30×1—5g6g—S“M”指普通螺纹，“×1”表示细牙螺纹，螺距为1毫米，中径、顶径公差带代号为5g 和6g，旋合长度为短S。
Tr40×7LH—7H—L “Tr”指梯形螺纹，“40”指公称直径为40 mm，“7”指螺距为7 mm，“LH”指左旋（右旋不注），“7H”指中径公差带代号（顶径公差带代号不注），“L”指长旋合长度。
数控车床的基本组成数控车床是一种通过编程控制切削工具在工件上进行加工的机床。
它是现代制造业中不可或缺的设备之一。
下面将从数控车床的基本组成角度来介绍它的结构和功能。
一、主轴箱主轴箱是数控车床的核心部件，它由主轴、主轴驱动装置、主轴承和主轴调整装置等组成。
主轴是数控车床进行切削加工的主要部件，它通过主轴驱动装置使主轴高速旋转。
主轴承起到支撑和定位主轴的作用。
主轴调整装置可以调整主轴的位置和角度，以便满足不同的加工要求。
二、工作台工作台是用来固定工件的部件，它由工作台床身、工作台滑枕、工作台滑块和工作台调整装置等组成。
工作台床身是工作台的主要承载部件，它具有足够的刚性和稳定性。
工作台滑枕和工作台滑块可以使工作台在平面和立面上进行移动。
工作台调整装置可以调整工作台的位置和角度，以便实现不同的加工操作。
三、刀架刀架是用来固定切削工具的部件，它由刀架床身、刀架滑枕、刀架滑块和刀架调整装置等组成。
刀架床身是刀架的主要承载部件，它具有足够的刚性和稳定性。
刀架滑枕和刀架滑块可以使刀架在平面和立面上进行移动。
刀架调整装置可以调整刀架的位置和角度，以便实现不同的切削操作。
四、控制系统控制系统是数控车床的大脑，它由数控装置、伺服系统、编码器和操作面板等组成。
数控装置是控制系统的核心部件，它通过编程控制切削工具的运动轨迹和加工参数。
伺服系统负责将数控装置发送的指令转化为电信号，控制主轴和工作台的运动。
编码器用来检测主轴和工作台的位置和速度。
操作面板用来输入加工程序和调整加工参数。
五、辅助装置辅助装置是为数控车床的加工过程提供支持和便利的部件，它包括润滑系统、冷却系统、夹具和刀具等。
润滑系统用来给机床的各个运动部件提供润滑剂，减少摩擦和磨损。
冷却系统用来给切削区域提供冷却液，降低加工温度，延长刀具寿命。
夹具用来固定工件，保证加工精度。
刀具是进行切削加工的工具，它的种类和选择对加工效果起着重要的影响。
总结：数控车床是一种高精度、高效率的加工设备，它的基本组成包括主轴箱、工作台、刀架、控制系统和辅助装置。
数控机床的主要零件和组成部分简介数控机床是一种通过计算机控制工作台运动轨迹和切削工具切削加工零件的高精度设备。
它由许多主要零件和组成部分组成，这些零件和组成部分共同工作，确保机床的正常运行和加工质量。
本文将介绍数控机床的主要零件和组成部分。
数控机床的主要零件之一是床身，它是机床的主体部分，承载和支撑各个组件。
床身通常由铸铁或焊接钢板制成，具有高强度和稳定性，为机床提供了坚固的基础。
床身上的滑轨是数控机床的关键组成部分之一。
滑轨分为纵向导轨和横向导轨。
纵向导轨用于工作台的上下移动，而横向导轨用于刀架或工作台的前后移动。
滑轨通常由硬质合金或线性导轨制成，具有高硬度和耐磨性，确保了精度和稳定性。
数控机床的刀架是安装切削工具和刀具的部件，用于进行加工操作。
刀架可以进行自动换刀，并具有不同的刀具安装座，以适应不同的加工需求。
刀架通常由铸铁或钢制成，并具有高刚性和稳定性。
刀具是数控机床的重要零件，用于进行零件的切削加工。
刀具的种类繁多，包括车刀、铣刀、钻头等。
不同种类的刀具可以实现不同的切削形式和加工效果。
刀具通常由高速钢或硬质合金制成，具有高硬度和耐磨性。
数控机床的主轴是刀具的驱动部分，它通过电机将旋转动力传递给刀具，实现切削加工。
主轴通常由电机、轴承和主轴箱组成。
电机提供动力，轴承支撑主轴的旋转，主轴箱起到固定和保护主轴的作用。
主轴具有高速度和高精度，能够实现高效的切削加工。
数控机床还包括控制系统和编程系统。
控制系统由计算机、控制器和传感器组成，用于控制机床的运动和加工过程。
编程系统用于编写和编辑加工程序，指导机床进行加工操作。
控制系统和编程系统使得数控机床具有高自动化和高精度的特点，大大提高了加工效率和加工质量。
总之，数控机床的主要零件和组成部分共同发挥作用，实现了高精度和高效率的切削加工。
床身、滑轨、刀架、刀具、主轴以及控制系统和编程系统都是数控机床不可或缺的部分。
随着技术的不断进步，数控机床的零件和组成部分也在不断更新和优化，以适应越来越复杂和精细的加工需求。
简述数控车床结构数控车床是一种基于数控技术的现代化机械加工设备，广泛应用于航空、汽车、模具、电子等工业领域。
数控车床的结构主要由床身、主轴箱、进给箱、刀架、液压系统、电气系统、润滑系统等组成，下面我将详细介绍每个部分的结构。
床身是数控车床的主要组成部分，承载着整个设备的重量，并提供了加工的稳定台面。
床身通常由铸铁或焊接钢板制成，其床身主要由床身底部、床身导轨和横梁组成。
床身底部是整个床身的支撑部分，床身导轨是使刀架、主轴箱和进给箱能够在床身上灵活移动的部分，而横梁是固定在床身上并连接主轴箱和进给箱的部分。
主轴箱是数控车床的核心部件，它包含了主轴、主轴电机、主轴承和主轴伸缩装置。
主轴是由主轴电机驱动的旋转部件，通常由高强度合金钢制成。
主轴箱的设计不仅要满足加工需要，还要保证主轴的刚性和稳定性。
主轴承主要负责承受主轴的径向和轴向力，保证主轴的旋转精度和稳定性。
主轴伸缩装置能够控制主轴的位置，实现不同长度的工件加工。
进给箱是数控车床用于实现工件在横向和纵向上的进给运动的部件。
进给箱通常包含有直线导轨、进给电机、滚珠丝杠和前后进给箱。
直线导轨是使刀架和进给箱能够在床身上平稳移动的部分，进给电机负责驱动滚珠丝杠的旋转，滚珠丝杠则通过转动实现工件的进给运动。
前后进给箱分别用于控制工件的横向进给和纵向进给。
刀架是数控车床上的工具部分，它主要由刀架底座、刀架导轨和刀架本体组成。
刀架底座是连接刀架本体和进给箱的部分，刀架导轨使刀架能够在床身上平稳移动，刀架本体则用于固定切削刀具。
液压系统是数控车床用于控制刀架和进给箱运动的部件，它包含有液压油泵、液压阀和液压缸等组件。
液压系统通过提供液压力将油泵吸入的液压油输送到液压缸，从而实现对刀架和进给箱的控制。
电气系统是数控车床用于实现运动控制和自动化操作的部分，主要包括数控系统、驱动器和电气元件。
数控系统负责对整个数控车床进行运动控制和参数调整，驱动器则将数控系统生成的指令转化为电信号控制电机运动。
数控机床的机械部件有哪些引导语：机床的主传动运动是指生产切屑的传动运动，例如，数控车床上主轴带动工件的旋转运动，立式加工中心上主轴带动铣刀、镗刀和砂轮等的旋转运动。
数控机床的主传动运动是通过主传动电机拖动的。
下面就来跟着店铺一起看看关于数控机床的机械部件有哪一些吧!一、主传动运动的变速系统目前，数控机床的主传动电机已经基本不再使用普通交流异步电机和传统的直流调速电机，他们正逐步被新兴的交流变频调速伺服电机和直流伺服调速电机代替。
数控机床的主运动要求有较大的调速范围，以保证加工时能选用合理的切屑用量，从而获得最佳的生产率、加工精度和表面质量。
为了适应各种工件和各种工件材料的要求，多恭喜自动换刀的数控机床和加工中心主运动的调速范围应进一步扩大。
数控机床的变速时按照控制指令自动进行的，因此变速机构必须适应自动操作的要求。
由于直流和交流变速主轴电机的调速系统日趋完善，不仅能方便地实现宽范围的无级变速，而且减少了中间传递环节和提高了变速控制的可靠性，因此在数控机床的主传动系统中更能显示出它的优越性。
为了确保低速时的扭矩，有的数控机床在交流和直流电机无级变速的基础上配以齿轮变速。
由于主运动采用了无级变速，在大型数控车床上测斜端面时就可实现恒速切屑控制，以便进一步提高生产效率和表面质量。
数控机床主传动主要有三种配置方式。
带有变速齿轮的主传动这是大、种型数控机床采用较多的一种方式。
通过少数几对齿轮减速，扩大了输出扭矩，以满足主轴对输出扭矩特性的要求。
一部分小型数控机床业采用此种传动方式，以获得强力切屑时所需要的扭矩。
滑移齿轮的移位大都采用液压拨叉或直接由液压油缸带动齿轮实现。
通过皮带传动的主传动这主要应用在小型数控机床上，可以避免齿轮传动是引起的振动与噪声。
但它只能使用与要求的扭矩特性的主轴。
由调速电机直接驱动的主传动这种主传动方式大大简化了主轴箱体与主轴的结构，有效地提高了主轴部件的刚度。
但主轴输出扭矩小，电机发热对主轴的精度影响较大。
