工业循环水冷却设计规范(2009-05-16)目录第一章总则第二章冷却塔第三章喷水池第四章水面冷却附录本规范用词说明附加说明第一章总则第１．０．１条本规范适用于新建和扩建的敞开式工业循环水冷却设施的设计。
第１．０．２条工业循环水冷却设施的设计应符合安全生产、经济合理、保护环境、节约能源、节约用水和节约用地，以及便于施工、运行和维修等方面的要求。
第１．０．３条工业循环水冷却设施的设计应在不断总结生产实践经验和科学试验的基础上，积极开发和认真采用先进技术。
第１．０．４条工业循环水冷却设施的类型选择，应根据生产工艺对循环水的水量、水温、水质和供水系统的运行方式等使用要求，并结合下列因素，通过技术经济比较确定：一、当地的水文、气象、地形和地质等自然条件；二、材料、设备、电能和补给水的供应情况；三、场地布置和施工条件；四、工业循环水冷却设施与周围环境的相互影响。
第１．０．５条工业循环水冷却设施应靠近主要用水车间；并应避免修建过长的给水排水管、沟和复杂的水工建筑物。
第１．０．６条工业循环水冷却设施的设计除应执行本规范外，尚应符合现行有关的国家标准、规范的规定。
第二章冷却塔第一节一般规定第２．１．１条冷却塔在厂区总平面布置中的位置应符合下列规定：一、冷却塔宜布置在厂区主要建筑物及露天配电装置的冬季主导风向的下风侧；二、冷却塔应布置在贮煤场等粉尘污染源的全年主导风向的上风侧；三、冷却塔应远离厂内露天热源；四、冷却塔之间或冷却塔与其他建筑物之间的距离除应满足冷却塔的通风要求外，还应满足管、沟、道路、建筑物的防火和防爆要求，以及冷却塔和其他建筑物的施工和检修场地要求；五、冷却塔的位置不应妨碍工业企业的扩建。
第２．１．２条当环境对冷却塔的噪声有限制时，宜采取下列措施：一、机械通风冷却塔应选用低噪声型的风机设备；二、冷却塔周围宜设置消声设施；三、冷却塔的位置宜远离对噪声敏感的区域。
第２．１．３条冷却塔的集中或分散布置方案的选择，应根据使用循环水的车间数量、分布位置及各车间的用水要求，通过技术经济比较后确定。

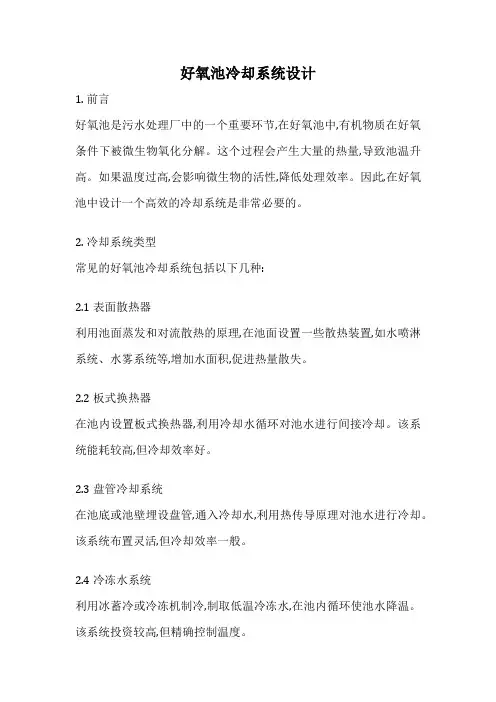

好氧池冷却系统设计
1. 前言
好氧池是污水处理厂中的一个重要环节,在好氧池中,有机物质在好氧条件下被微生物氧化分解。
这个过程会产生大量的热量,导致池温升高。
如果温度过高,会影响微生物的活性,降低处理效率。
因此,在好氧池中设计一个高效的冷却系统是非常必要的。
2. 冷却系统类型
常见的好氧池冷却系统包括以下几种:
2.1 表面散热器
利用池面蒸发和对流散热的原理,在池面设置一些散热装置,如水喷淋系统、水雾系统等,增加水面积,促进热量散失。
2.2 板式换热器
在池内设置板式换热器,利用冷却水循环对池水进行间接冷却。
该系统能耗较高,但冷却效率好。
2.3 盘管冷却系统
在池底或池壁埋设盘管,通入冷却水,利用热传导原理对池水进行冷却。
该系统布置灵活,但冷却效率一般。
2.4 冷冻水系统
利用冰蓄冷或冷冻机制冷,制取低温冷冻水,在池内循环使池水降温。
该系统投资较高,但精确控制温度。
3. 系统设计
好氧池冷却系统的设计需要综合考虑多方面因素,包括冷却负荷、能耗、投资成本、运行维护等,通常需要进行技术经济比选,选择最优方案。
同时还要注意防止因池水冷却而引起池水富氧不足的问题。
4. 总结
好氧池冷却系统的合理设计,对于确保污水处理工艺的正常运行至关重要。
设计时应充分考虑各种影响因素,选择适宜的冷却方式,并注意节能环保。
中小型冷却塔选用及安装总说明1、编制依据本图集是按照建设部“关于印发《二000年国家建筑标准设计编制工作计划》的通知”（建设【2000】110号文）、依据现行有关国家标准、规编制的。
2、使用围本图集适用于民用建筑空调制冷机组循环冷却水系统，工业循环冷却水系统经计算复核可参照选用。
3、编入本图集的玻璃钢冷却塔主要类型3.1 塔型：逆流塔、横流塔、喷射塔；3.2 噪声：冷却塔的噪声等级为低噪声型、超低噪声型。
其噪声指标应符合国家标准《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔》（GB7190.1-1997）的规定：冷却塔的噪声指标规定值 dB(A)3.3冷却塔标准设计工况：进水温度t1=37℃、出水温度t2=32℃、设计温差△t=5℃、湿球温度τ=28℃、干球温度θ=31.5℃、大气压力P=99.4KPa；3.4单台塔名义冷却水量Q=100～800m3/h(部分塔型至1000m3/h）；3.5阻燃性能：玻璃钢塔体及填料的氧指数不应低于28，均为阻燃型。
4、冷却塔的选用及系统控制4.1设计人员应根据该型冷却塔的技术性能参数、热力特性曲线（或非标准工况水量选用表）进行选用。
设计循环水量不宜超过冷却塔的额定冷却水量；当设计循环水量小于额定冷却水量的80%时，应对冷却塔的配水装置进行校核并由生产厂家做出相应调整。
4.2选用冷却塔时所采用的空气干球温度和湿球温度，应为当地历年平均不保证50h的干球温度，并应与所服务建筑空调系统设计计算干球温度和湿球温度相一致。
4.3冷却塔一般不设备用，其台数宜与所服务空调系统制冷机组台数相匹配。
4.4根据环境对噪声的要求，区别选用低噪声或超低声冷却塔。
4.5冷却塔的进水压力应符合所选用塔形的要求，循环水泵的扬程不宜过高，否则易产生飘水现象。
4.6对于最冷月平均气温低于-8℃的地区，且冬季也需要运行的空调系统，冷却塔选用及订货时应特别说明，以便生产厂家采取必要的防冻措施。
冷却水系统设计选用及施工说明1空调冷却水系统的定义与分类1.1空调冷却水系统的定义：吸收空调制冷设备冷凝器排热，并将此热量排入大气，低温水体，低温土壤，传递给显热回收装置，传递给水——水热泵机组或是几种状态兼而有之的循环水系统．1.2空调冷却水系统分类1.2.1按照流经空调制冷设备冷凝器的冷却水是否与大气接触分为开式冷却水系统和闭式冷却水系统．1.2.2按照空调制冷设备冷凝器排热渠道分为单一型系统（如仅通过冷却塔向大气排热）和耦合型系统（如设有冷却塔的井水抽灌型与埋管型地源热泵系统）1.2.3按照冷却水低位热能是否利用分为单纯冷却型（冷凝热不利用）和热回收型．1.2,4冬季供冷型，冬季不经空调制冷设备由冷却塔直接制备空调冷水．2空调冷却水系统设计原则2.1系统形式的确定2.1.1除非水质要求严格，冷却水宜采用开式系统．2.1.2对井水抽灌型地源热泵空调系统．当按设计制热工况负荷确定的水浑流量不能满足设计制冷工况的排热要求时，经技术经济分析可考虑采用耦合式冷却水系统．2.,.3对地埋管地源热泵空调系统，属于下列条件之一时，应采用耦合式冷却水系统：1）当按制热设计工况负荷确定的地埋管换热器热交换能力不能满足制冷设计工况的排热要求时；2）空调设备全年向土壤的总排热量大于总取热量25%时．2.1.4空调制冷设备制冷工况运行时间长，且有集中生活热水需要，可采用热回收空调冷却水系统，常用形式有两种：一种是空调制冷设备设有专门用于热回收的冷凝器，用于自来水预热；一种是设有热泵热水机组的空调冷却水系统．2.1.5空调系统冬季有供冷需求，当地冬季气象参数能使冷却塔出水温度满足冬季空调系统要求，且持续时间足够长时，宜考虑采用能实现冷却塔冬季直接供冷的冷却水系统形式．2.2系统的设计要点2.2.1空调冷却水系统由空调制冷设备水冷式冷凝器，循环水泵、冷却塔，除污器和水处理装置等组成．通常无需设置冷却水箱或水池．2.2.2提倡实现冷却塔风机的集中控制．以在系统部分负荷运行时，能充分利用冷却塔组的自然冷却能力，减少冷却塔风机的运行时间．降低能耗．2.2.3通过共用集管连接的冷却塔．其冷却水管道系统的设计应实现各塔间的流量平衡．并使接水盘水位相同。
空调冷却冷冻水管道系统详细施工及方案目录一、前言 (3)1.1 编制依据 (3)1.2 工程概况 (4)1.3 施工目的和意义 (5)二、空调冷却冷冻水管道系统设计 (6)2.1 设计原则与要求 (7)2.2 系统原理图绘制 (8)2.3 主要设备选型与配置 (10)2.4 管道布置与安装 (12)2.5 控制系统设计 (14)三、施工准备 (15)3.1 材料与设备准备 (17)3.2 施工工具与机具准备 (19)3.3 施工场地布置与管理 (20)3.4 安全与环保措施 (21)四、管道施工 (22)4.1 管道敷设 (23)4.1.1 管道支架制作与安装 (24)4.1.2 管道焊接 (26)4.1.3 管道试压与清洗 (28)4.2 管道连接 (29)4.2.1 管道螺纹连接 (30)4.2.2 管道法兰连接 (31)4.2.3 管道焊接连接 (31)4.3 管道敷设质量控制 (32)五、设备安装 (33)5.1 冷冻机组安装 (35)5.2 冷却塔安装 (36)5.3 水泵安装 (37)5.4 管道及设备支架安装 (37)六、系统调试与运行维护 (38)6.1 系统调试 (40)6.2 系统试运行 (41)6.3 系统日常运行与维护 (42)七、工程验收与移交 (43)7.1 工程验收标准与程序 (44)7.2 工程验收内容与方法 (45)7.3 工程移交与资料归档 (47)八、总结与展望 (48)8.1 工程总结 (49)8.2 未来展望与改进方向 (50)一、前言随着现代建筑技术的不断发展，空调系统已经成为了建筑物中不可或缺的一部分。
空调系统的主要功能是调节室内温度，提供舒适的环境。
而冷却冷冻水管道系统作为空调系统的重要组成部分，其施工质量直接影响到整个空调系统的运行效果和使用寿命。
本文将详细阐述冷却冷冻水管道系统的施工及方案，以期为相关施工人员提供参考和指导。
本文档首先介绍了冷却冷冻水管道系统的基本概念、原理和作用，然后详细阐述了冷却冷冻水管道系统的施工方法、技术要求和注意事项，最后给出了冷却冷冻水管道系统的验收标准和维护保养建议。
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时，应设套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。
冰蓄冷系统的设计与施工一、工程概述XXXX位于XX东侧，建设单位是XXX房地产开发有限公司。
该建筑物功能类型为办公，酒店，银行办公的综合大厦，总建筑面积11.6万平方米。
是全国最大的冰蓄冷工程项目。
该项目由XXXX安装工程有限公司第一项目部进行施工安装。
本系统主要是为该建筑提供空调冷冻水，冷冻站在地下3层;机房建筑面积1200m2(蓄冰槽520m2)。
冷冻站采用蓄冰空调系统，充分利用夜间廉价的低谷电力储存冷量，补充在电力高峰期的空调冷负荷需要，节约系统运行成本。
二、设备配置（一）冷源1.双工况螺杆式冷水机组3台(YSFAFAS55CNES)约克(合资)2.基载离心式冷水机组2台（YKFBEBH55CPE）约克(合资)（二）冷却塔:大连斯频得冷却塔共计5台，CTA-600UFWS两台，CTA-450UFWS三台。
（三）板式换热器:丹麦APV 板式换热器共计3台，选用APV板式换热器J185-MGS16/16。
（四）蓄冰槽（现场加工）蓄冰槽共有六台，最大蓄冰量31787.2KW(9040RT)。
(见表1)（五）乙二醇循环水泵:德国KSB乙二醇循环水泵共计4台，其中1台备用，并配4台变频器。
（六）冷却水循环泵:德国KSB冷却水循环泵选用卧式离心泵4台，其中1台备用。
三、运行策略:（一）负荷说明根据建筑使用情况及初步设计估算结果，整幢大楼的尖峰冷负荷为11428KW（3250RT）。
由于气温变化，空调系统在整个运行期间日负荷大小会有变化，根据负荷分布情况，出100%负荷情况逐时空调负荷:(见表2)蓄冰的模式可采用全部（全量）蓄冰模式或部分（分量）蓄冰模式。
本工程采用部分蓄冰模式。
根据采暖通风专业提供的建筑物设计日100%负荷如下:最大小时冷负荷:11428KW（3250RT）设计日冷负荷:151705KWH（43144RTH）最大小时基载冷负荷:2286KW（650RT）扣除基载冷负荷后的最大小时冷负荷:9142.33KW（2600RT）扣除设计日基载冷负荷后冷负荷:96852.4KWH（27544RTH）（二）系统流程简述本设计蓄冰设备选用冰球式蓄冰设备，系统选用串联单循环回路方式，在循环回路中，乙二醇制冷主机置于蓄冰装置上游。
水冷冷却塔原理：温差=进水温度-出水温度5℃= 37 ℃-32℃，6℃=38 ℃-32℃。
逼近度=出水温度–湿球温度4℃=32℃-28℃，3℃=32℃-29℃。
冷却塔散热量：KWh=C×M×△T(C=4180J/kg·℃)冷却塔标准冷吨定义：3GPM水在湿球温度为78℉时，从95℉冷却到85℉。
1标准冷吨=4.395KW。
华氏度（Fahrenheit）是用来计量温度的单位，符号℉。
包括我国在内的世界上绝大多数国家都使用摄氏度。
摄氏温度（℃）和华氏温度（℉）之间的换算关系为：华氏度=摄氏度×1.8+32摄氏度是摄氏温标的温度计量单位，用符号"℃"表示，是目前世界上使用较为广泛的一种温标。
补水率估算：蒸发率：Evaporation Rate = Range×0.001×100%例：Range= 9℉，Evaporation Rate= 0.9%。
排污率：排污率=蒸发率/(COC-1)COC：浓缩倍率（通常取浓缩倍率为4）最典型的排水是通过一个由电导计控制的电磁阀来自动完成。
选择一个带阀门的放水毛细管来连续放水。
横流塔漂水率＜0.001%，逆流塔＜0.001%；补水率=蒸发率+排污率+漂水率。
横流塔逆流塔蒸发率0. 9% 0. 9% 排污率0.3% 0.3%飘水率0.001% 0.001% 合计 1.201% 1.201%冷却水流量的调节：每台塔都有对应的最低水量和最高水量要求；冷却塔应针对不同流量，应由不同口径大小的喷嘴组合；冷却泵如变频，请务必考虑冷却塔最低水量；建议采用冷却塔风机变频为优先选择；冷却塔结冰情况分析：冷却塔结冰常识：冷却塔结冰，与采用冷却塔种类无关。
冷却塔结冰主要与冷却水温和环境温度有关系。
当冷却水温出水温度小于9℃时，已经存在结冰倾向。
避免冷却塔结冰更重要来源于冷却水系统的设计和运行操作。
冷却塔结冰与冷却塔形式无关！逆流塔结冰位置：横流塔放置结冰措施：冷却水系统设计先决条件：A.冷却水出水温度≥9℃；B.散热变小时，应优先降低风扇的转速。
冷却水系统施工一、施工准备工作1、施工人员根据设计图纸，配合土建施工队伍，对预留孔洞、预埋套管及预埋铁板及管架的位置、规格、数量进行核对检查，以利于安装施工。
2、施工前对管材、管件、阀件进行检查验收，并应有产品质量证明书。
对不符合质量要求的不得使用，应予以退货。
对各种阀门在安装前按规定进行压力试验。
不同材质的管道、管件、阀门等要进行标识及分区放置，不得将不锈钢材质与碳钢材质放在一起。
对质量检验情况应做好记录并经业主及监理部门签字认可。
二、冷却塔设备安装1、施工工艺流程：开箱检查→基础型钢制作安装→冷却塔现场拼装→冷却塔附件安装→塔体满水试验→配管→调试验收2、技术要求（1）按照设计要求、厂家提供的技术资料施工验收规范，对冷却塔基础进行检查验收。
（2）冷却塔采用现场拼装，塔体支架安装在基础上校正找平，与基础预埋件焊牢（3）下塔体按编号顺序固定在塔支架上并紧固，再与底座固牢；要求下塔体拼装平整，拼缝处放有胶片或者糊制1mm玻璃钢以保证水密封良好（4）安装托架及填料支架，并放上点波片，要求双片交叉推叠，每层表面平整，疏密适中，间距均匀，与塔壁不留空隙（5）风机支架安装在风筒上，电机、风机在支架上，风机旋转面应与塔体轴线垂直，叶端与筒壁间隙均匀，使风机保持平衡，减少振动，风向朝上，保证紧固件无松动，严禁强行装配和敲击塔体构件。
（6）相邻壳体不漏风，布水管安装面水平，先安装好进入主管再装配水管，保证进水洁净，严防残渣污垢杂物堵塞管道及布水孔。
（7）冷却塔组装完成后，应进行灌水试验，以检验塔体的密封性能是否符合规范要求。
三、水泵安装1、施工工艺流程：基础施工及验收→机座安装→测试底座水平度→地脚螺栓安装→平垫铁安装→水泵及电机吊装→水泵找平→水泵及电机安装2、水泵安装重难点（1）安装基座要求水泵和电动机应共同装置在有隔震效果的浮式惯性台座上，在用弹簧型隔振器和防震垫片承托于混凝土基座上。
（2）水泵安装程序1）水泵就位与初平：水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备惯性台座上，然后穿上地脚螺栓并带螺帽（外露工丝），底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混泥土。
冷却水系统设计要点
1.冷却水系统应符合下列要求：
(1)具有过滤、缓蚀、阻垢、杀菌、灭藻等水处理功能：
(2)冷却塔补水总管上设置水流量计量装置。
2.多台冷却塔并联安装时，为了确保多台冷却塔流量分配与水位的平衡，可以
采取以下措施：
(1)各个塔进水与出水系统布置时，力求并联管路阻力平衡；
(2)每台冷却塔的进出水管上可设电动调节阀，并与水泵和冷却塔风机连锁控制；
(3)各冷却塔(包括大小不同的冷却塔)的水位应控制在同一高度，高差不应大于30mm，设计时应以集水盘高度为基准考虑不同容量冷却塔的底座高度。
在各塔
的底盘之间安装平衡管，并加大出水管共用管段的管径。
一般平衡管可取比总
回水管的管径加大一号。
3.校核冷却塔集水盘的容积，确定浮球阀控制的上限水位。
集水盘的水容积应
满足以下要求：
(1)水泵抽水不出现空蚀现象；
(2)保持水泵吸人口正常吸水的最小淹没深度，以避免形成旋涡而使空气进人吸
水管中，该值与吸水管流速有关。
冷却水管工程施工冷却水管工程施工前的准备工作是非常重要的。
首先需要对工程现场进行勘察，了解地形地质情况和环境要求，确定管道走向和施工范围。
接下来需要按照设计方案进行材料采购，保证材料质量和数量符合要求。
在施工前还需对施工人员进行技术培训和安全教育，确保施工人员具备必要的专业知识和安全意识。
冷却水管工程施工的起始阶段是开挖工程，包括挖掘管道沟槽和安装支架。
在挖掘沟槽时需要注意沟槽的尺寸和坡度，保证管道的安装位置和坡度符合要求。
同时还需要安装支架，以确保管道的稳定。
在挖掘过程中需要注意安全防护措施，避免发生事故。
接下来是管道安装阶段，包括管道拼装和焊接。
在管道拼装过程中需要按照设计方案进行拼装，保证管道的连接牢固。
在焊接过程中需要注意焊接工艺和焊接质量，确保焊接点的质量符合要求。
同时还需要进行水压试验，检验管道的密封性和承压性能。
随着管道的安装完成，接下来是管道保温和防腐处理。
在管道保温施工中需要选择合适的保温材料和施工工艺，保证管道在运行过程中不会发生冷凝和结霜。
同时还需要进行防腐处理，确保管道的表面光滑和防止腐蚀。
最后是管道试运行和调试阶段。
在试运行前需要对管道进行全面的检查和测试，确保管道的运行安全和稳定。
在调试阶段需要对管道进行调节和优化，以确保管道的运行效果和节能效果。
综上所述，冷却水管工程施工是一个复杂的过程，需要施工人员具备专业知识和技能，并严格按照设计要求进行施工。
只有做好每一个细节工作，保证工程质量和施工安全，才能确保设备的正常运行和延长设备的使用寿命。
第1篇一、工程概况空调冷却塔作为空调系统的重要组成部分，其主要功能是通过水的循环流动，吸收冷却介质的热量，达到降低冷却介质温度的目的。
为了保证冷却塔的正常运行，需要定期进行补水。
本施工方案旨在指导空调冷却塔补水工作的顺利进行。
二、施工准备1. 技术准备- 熟悉空调冷却塔的原理和结构。
- 了解冷却塔补水系统的组成和运行原理。
- 熟悉相关国家或行业标准。
2. 人员准备- 组建专业施工队伍，包括工程师、施工人员、质检员等。
- 对施工人员进行技术培训和安全教育。
3. 材料准备- 准备足够的补水水源，如自来水、地下水等。
- 准备合适的补水管道、阀门、流量计等设备。
- 准备必要的施工工具，如扳手、螺丝刀、切割机等。
4. 现场准备- 清理施工现场，确保无障碍物。
- 检查冷却塔及其周边环境，确保安全。
- 设置安全警示标志，提醒人员注意安全。
三、施工步骤1. 现场勘察- 对冷却塔进行现场勘察，了解其结构、尺寸、补水接口位置等。
- 确定补水水源的位置和水质。
2. 管道连接- 根据冷却塔的设计要求，确定补水管道的走向和连接方式。
- 使用合适的管道材料，如镀锌钢管、不锈钢管等。
- 进行管道的安装和连接，确保连接牢固、密封良好。
3. 补水系统调试- 安装流量计，用于监控补水流量。
- 安装阀门，用于控制补水流量和压力。
- 进行补水系统的调试，确保补水系统运行正常。
4. 补水操作- 打开补水阀门，开始补水。
- 根据冷却塔的运行情况，调整补水流量和压力。
- 监控补水过程中的各项参数，确保补水效果。
5. 水质检测- 定期对补水水源进行水质检测，确保水质符合要求。
- 对冷却塔内的水进行检测，确保水质稳定。
6. 试运行- 在补水系统调试完成后，进行试运行。
- 观察冷却塔的运行情况，检查补水系统是否正常运行。
7. 验收- 根据国家或行业标准，对补水系统进行验收。
- 验收合格后，正式投入使用。
四、施工质量控制1. 材料质量- 严格筛选施工材料，确保材料符合国家标准。
冷却循环水系统施工组织设计方案一、冷却循环水系统施工方案施工程序：在进行冷却循环水系统的施工前，需要进行施工准备、图纸会审、施工作业指导书报审、技术交底等步骤。
接下来，进行现场预制、现场安装质量检查、水压试验、管道保温、管道吹扫及冲洗、管道交工验收等步骤，最终完成冷却循环水系统的施工。
管材、管件的验收：在进行冷却循环水系统的施工中，需要对管材、管件进行验收。
验收程序包括检查产品质量证明书、检查出厂标志、外观检查、核对规格、材质、材质复检、无损检验及试验、标识、入库保管等步骤。
所有材料必须具有制造厂的质量证明书，其质量要求不得低于现行标准的规定。
钢管、管件、阀门在使用前应进行外观检查，不合格者不得使用。
钢管表面不得有裂缝、折迭、皱折、离层、发纹及结疤等缺陷；钢管无超过壁厚负偏差的锈蚀、麻点、凹坑及机械损伤等缺陷。
禁止利用旧管道和管件，必须按有关标准的规定进行全面检验合格，并经过设计许可。
法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其他降低强度和连接可靠性方面的缺陷。
法兰端面上连接的螺栓的支承部位应与法兰结合面平行，以保证法兰连接时端面受力均匀。
螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。
阀门试压：阀门试验应从每批中抽查5％，且不少于1个，进行壳体压力试验和密封试验。
当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。
阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。
试验合格的阀门，及时排除积水，并吹干。
关闭阀门，做好明显标记，并填写《阀门试验记录》。
阀门壳体压力试验和密封试验应用洁净水进行。
密封试验不合格的阀门，必须解体检查，重做试验。
管道预制：在进行冷却循环水系统的施工中，需要进行管道预制。
管道预制工作应按设计单位提供的管道施工蓝图实施。
管道预制应遵守下列程序和规定：管道组成件应按施工图、《管道安装材料表》规定的数量、规格、材质选配。
冷库给水设计范文冷库给水系统是冷库设计中的一个重要部分，它负责为冷库提供真空冷却、融冰、冷冻和冷藏等功能所需的水源。
本文将围绕冷库给水系统的设计原则、构成要素和设计考虑因素进行详细阐述。
冷库给水系统的设计原则：1.安全性原则：冷库给水系统设计应符合相关安全法规和标准，确保给水系统的安全可靠性，防止事故发生。
2.环保性原则：冷库给水系统设计应遵循节能减排的原则，减少用水量和能源消耗。
3.可持续发展原则：冷库给水系统设计应考虑资源的可持续利用，降低对自然资源的依赖。
冷库给水系统的构成要素：1.水源：冷库给水系统的水源可以是自来水、地下水或天然水源等。
根据冷库的需求和用水量的大小，选择合适的水源。
2.输水管道：输水管道是冷库给水系统的主要组成部分，用于将水源输送到冷库内部。
输水管道应考虑到输水能力、防止漏水和管道堵塞等因素。
3.过滤设备：过滤设备用于过滤冷库给水系统中的杂质和污染物，保证冷库供水的质量。
过滤设备可以根据具体需求选择。
4.冷却设备：冷库给水系统中的冷却设备用于降低水温，实现冷库的真空冷却功能。
5.除湿设备：除湿设备用于降低冷库内的湿度，避免冷库内的水汽凝结。
6.控制系统：冷库给水系统的控制系统用于监测和控制给水系统的运行状态，确保系统的正常运行。
冷库给水系统的设计考虑因素：1.冷库的用水量：根据冷库的用水量确定给水系统的设计容量，确保给水系统能够满足冷库的水需求。
2.冷却效果：考虑冷却设备的冷却效果以及需要的水温、水流和水压等参数，确保给水系统的冷却效果符合需求。
3.供水质量：考虑冷库给水系统的供水质量，选择适当的过滤设备和水处理设备，以保证给水质量符合要求。
4.节能减排：在设计冷库给水系统时应考虑节能减排的原则，选择节能型设备和合理的供水方案，减少能源和水资源的消耗。
5.安全性：给水系统的设计应符合相关安全法规和标准，确保给水系统的安全可靠性，避免事故发生。
6.可维护性：设计冷库给水系统时应考虑系统的可维护性，便于维修和保养。
事故喷淋冷却水系统设计及控制根据国家的环保政策要求，新建发电机组均要求取消脱硫旁路，为实现脱硫系统的安全稳定运行，必须设置有效的事故喷淋冷却水装置。
文章对事故喷淋冷却水系统设置的必要性进行分析，并对事故喷淋冷却水系统的设计、设备及控制进行说明。
标签：脱硫旁路；事故喷淋冷却水系统；设计；控制1 事故喷淋冷却水系统设置的必要性根据国家最新的环保政策，新建发电机组均要求取消脱硫旁路。
取消烟气旁路有利于脱硫装置与发电工程同步运行，简化烟道系统、节省烟道挡板门等设备；避免了开启旁路挡板、部分脱硫的运行方式，提高了烟气脱硫效率。
但取消旁路烟道后，锅炉烟气在任何工况下都必须经过脱硫吸收塔才能进入烟囱，吸收塔成为确保锅炉机组连续运行的关键环节，在各种故障工况下，实现脱硫系统的安全稳定运行凸现其重要性[1]。
无旁路脱硫系统设计，除系统配置设备材质选择上的充分考虑，还必须设置有效的事故喷淋冷却水系统。
在故障状态下吸收塔入口烟温超过180℃，会对吸收塔内防腐衬里和塔内部件如喷淋层和除雾器等造成不可挽回的损害，甚至会引起火灾。
因此，必须考虑对事故高温烟气进行冷却，将事故烟气温度降至吸收塔可耐受的温度范围内，以确保整个烟气脱硫系统的安全稳定运行。
在厂用电全停或者脱硫系统循环浆泵失电的情况下，吸收塔内已无浆液对烟气进行冷却，此时正常烟气温度为120℃左右，而吸收塔塔内防腐内衬（内衬橡胶）的耐温一般是90～100℃，除雾器耐温一般是80℃，此时烟气会对塔内件造成一定损害，会引起塔内防腐老化，除雾器软化变形等，损坏严重时需停机检修且修理恢复的周期较长，对电厂造成较大的损失，因此在这种情况下也需要设置事故高温烟气冷却水系统对高温烟气进行冷却。
综上所述，取消旁路烟道后设置事故喷淋冷却水系统很有必要。
2 事故喷淋冷却水系统的设计2.1 事故喷淋冷却水水源事故喷淋冷却水系统水源可取自脱硫工艺水。
供水设计通常有以下三种方式：（1）设计一定容量的高位水箱来满足事故喷淋系统的要求；（2）设置专用的事故喷淋冷却水泵；（3）工艺水泵选型时考虑事故喷淋冷却水量，在事故状态下，充当事故喷淋冷却水泵。
冷却水系统设计选用及施工说明1空调冷却水系统的定义与分类1.1空调冷却水系统的定义：吸收空调制冷设备冷凝器排热，并将此热量排入大气，低温水体，低温土壤，传递给显热回收装置，传递给水——水热泵机组或是几种状态兼而有之的循环水系统．1.2空调冷却水系统分类1.2.1按照流经空调制冷设备冷凝器的冷却水是否与大气接触分为开式冷却水系统和闭式冷却水系统．1.2.2按照空调制冷设备冷凝器排热渠道分为单一型系统（如仅通过冷却塔向大气排热）和耦合型系统（如设有冷却塔的井水抽灌型与埋管型地源热泵系统）1.2.3按照冷却水低位热能是否利用分为单纯冷却型（冷凝热不利用）和热回收型．1.2,4冬季供冷型，冬季不经空调制冷设备由冷却塔直接制备空调冷水．2空调冷却水系统设计原则2.1系统形式的确定2.1.1除非水质要求严格，冷却水宜采用开式系统．2.1.2对井水抽灌型地源热泵空调系统．当按设计制热工况负荷确定的水浑流量不能满足设计制冷工况的排热要求时，经技术经济分析可考虑采用耦合式冷却水系统．2.,.3对地埋管地源热泵空调系统，属于下列条件之一时，应采用耦合式冷却水系统：1）当按制热设计工况负荷确定的地埋管换热器热交换能力不能满足制冷设计工况的排热要求时；2）空调设备全年向土壤的总排热量大于总取热量25%时．2.1.4空调制冷设备制冷工况运行时间长，且有集中生活热水需要，可采用热回收空调冷却水系统，常用形式有两种：一种是空调制冷设备设有专门用于热回收的冷凝器，用于自来水预热；一种是设有热泵热水机组的空调冷却水系统．2.1.5空调系统冬季有供冷需求，当地冬季气象参数能使冷却塔出水温度满足冬季空调系统要求，且持续时间足够长时，宜考虑采用能实现冷却塔冬季直接供冷的冷却水系统形式．2.2系统的设计要点2.2.1空调冷却水系统由空调制冷设备水冷式冷凝器，循环水泵、冷却塔，除污器和水处理装置等组成．通常无需设置冷却水箱或水池．2.2.2提倡实现冷却塔风机的集中控制．以在系统部分负荷运行时，能充分利用冷却塔组的自然冷却能力，减少冷却塔风机的运行时间．降低能耗．2.2.3通过共用集管连接的冷却塔．其冷却水管道系统的设计应实现各塔间的流量平衡．并使接水盘水位相同。
2,2.4通过共用集管连接的多台空调制冷设备与多合冷却塔组成的冷却水系统的设计应采取措施，避免系统在“减”合数运行时，冷却水在冷却塔与冷凝器处的‘旁流’：即冷却水流过风机不工作的冷却塔和停止工作的冷机冷凝器．2.2.5冷却塔的设置位置，应保证：1）其接水盘的最低水位成为冷却水系统的最高点；2）额定流量运行时冷却水循环泵进口处不应产生负压；2.2.6冷却水循环泵相对于冷凝器的安装位置宜根据空调制冷设备的冷凝器额定承压能力确定．2,2.7冷却水系统的温差应与空调制冷设备冷凝器的工况要求相适应．当采用大温差参数时，必须符合空调制冷设备的技术要求，进行冷却塔的性能校核，并应综合空调制冷设备能耗与冷却水系统进行技术经济评价．2.2.8电动空调制冷设备的冷却水系统宜设计为定流量运行．吸收式空调制冷设备的冷却水系统可设计为变流量运行．变流量冷却水系统的交流量范围应与空调制冷设备的技术要求相适应，并应采取保证机组安全运行的下限流量控制措施．2.2.9交流量冷却水系统应采用循环水泵变频调速，控制逻辑宜为：保证水冷冷凝导合理进水温度的定温差控制．2.2.10 热回收型空调冷却水系统，必须设有能实现功能转换与确保排除全部冷凝热的控制装置。
3 冷却塔3.1 冷却塔的类型和性能标准。
空调制冷较多采用抽风式（机械抽风、喷射抽风）低温型冷却塔。
冷却塔分类见下表：3.2几种常用冷却塔的适用条件3.2.1机械通风开式冷却塔包括抽吸型与鼓风型两种，通过风机排出水蒸气降低冷却水温度来排除空调系统及制冷压缩机做功转换的热量．系统循环冷却水与从直接触，适用于多数民用建筑中央空调系统，但不适用于水环热泵等水冷分散型空调系统（如用于此类空调系统时应与水——水换热器配合使用）．与闭式冷却塔相比，冷却效率高，冷幅较小，有利于冷水机组COP值的提高．冷却水与大气直接接触．需设置冷却水水质处理系统．3.2.2鼓风型冷却塔由于采用离心风机．压头大但嗓音小，除风机进口和空气出口外，其他部位均封闭可以接风管．适用于设在室内、半室内、下沉地面等较恶劣的环境．且填料处于半封闭状态，有利于冬季防冻．3.2.3喷射式冷却塔是开式冷却塔的另一种形式，利用冷却水通过布水器喷嘴产生的喷射诱导通风作用替代冷却塔风机．排走水蒸气，降低水温．此种冷却塔亦称无风机（无动力）冷却塔，实际上并非无动力，只是排走冷却水水蒸气的动力不是冷却塔风机，而是冷却水循环泵的额外扬程·相对于机械通风冷却塔，此种冷却塔噪声较低．无运转部件，较适合对嗓声环境要求严格的场合·除前述特征外，此种冷却塔的特征与机械通风开式冷却塔相同．3.2.4闭式冷却塔相当于将开式机械通风冷却塔与换热器组合在一起，通常外形与开式冷却塔相似．由于实现了冷却水的闭式循环，冷却水水质易于控制．常用于对冷却水水质要求较高的工艺生产过程．在空调系统中适用于水环热泵等水冷分散型空调水系统，可实现冬季运行．相对于开式冷却塔加换热器的闭式冷却水系统．冷却效率更高，但闭式冷却塔的造价较高．3.3空调用冷却塔的性能标准．冷却塔标准设计工况为：进水温度37℃，出水温度32℃，湿球温度28℃，设计温差5℃．此性能标准不应与制冷机标准工况混淆．3.4冷却塔的选用原则与选型计算3.4.1选用原到二1）应优先选用无布水压力要求的节能型冷却塔．2）安装与景观条件允许时，宜优先采用逆流型冷却塔．3）应根据建筑空调制冷设备类型与环境要求确定冷却塔的具体形式，并宜优先选用机械通风开式冷却塔．4）冷却塔的出水温度，进出口水温差和循环水量．在夏季空调室外计算湿球温度条件下．应满足空调制冷设备的工况要求．5）多台冷却塔通过共用集管连接时，其合数宜与冷却水泵台数对应．6）供暖室外计算温度在0℃以下的地区，冬季运行的冷却塔应采取防冻措施，其原则如下：①宜单独设置，且应采用自身有利于防冻的冷却塔类型．②设在室外的补水管、冷却水供回水管应保温并采取伴热措施，存水的冷却塔底盘也应设置伴热设施．③设置能通过全部或部分循环水量的旁通水管．7）冷却塔的制作材料应符合防火要求．其燃烧性能不应低于B1级．3.4.2选型步骤1）确定气象参教：①基本气象参数应包括空气干球温度T d(℃）、空气湿球温度Tw（℃），大气压力p（k Pa），夏季主导风向．风速或风压，冬季最低气温等．②冷却塔设计计算所采用的空气干、湿球温度，应与空调系统的夏季室外空气计算干、湿球温度相吻合，并应采用历年平均不保证50h的温度值．③在选用气象参数时，应考虑因冷却塔排出的湿热空气回流和干扰对冷却效果的影响，必要时应对干、湿球温度进行附加．如：多台冷却塔布置时，取当地空调计算湿球温度值附加0.1℃~1.3℃作为冷却塔选型用湿球温度．④冷却塔选型的设计风压值应大于冷却塔安装场所设计风压值．2）确定冷却水参数：查阅空调制冷设备样本，确定设计工况时冷凝器的进水温度与流量，进而确定冷却水系统的温度和温差．3）确定冷却塔设计水量G:G=1.13600QρC∆t=0.953Q∆t(m3h)式中1.1——余量系数Q——空调制冷设备冷凝热（kW），Q=空调制冷设备制冷量+压缩机输入功率；ρ——35℃时水的密度（993.96kg/m³）；C——水的定压比热（4.1784Kj/kg•k）∆t——冷却水系统温差（℃）。
4）确定冷却塔类型．5）选型：通常有两种方法：一是将2）,3）、4）步骤中得到的有关参教与希望的冷却塔形式提供给冷却塔制造商，由其根据产品选型软件选择冷却塔规格，并提供性能曲线．二是以3）步骤计算的设计水量及其他参教为依据在产品样本上初选冷却塔规格，根据样本性能曲线校核所选冷却塔规格是否能满足冷却水的参数要求；如不满足，则应进行规格修正，通常经过规格修正的冷却塔名义水量会大于设计水量．6）当所选择的冷却塔用于冬季直接供冷时．应根据工程所在地冬季设计工况点气象参数，对冷却塔冬季能实现的冷却水出水温度值及其持续时问进行分析校核，并应综合考虑以下因素确定冷却塔供冷的各项参教和设备规格：①末端盘管的供冷能力，应在所能获得的空调冷水的最高计算供水温度和供回水温差条件下，满足冬季冷负荷需求；宜尽可能提高计算供水温度，利于廷长冷却塔供冷时间．②冷却塔的最高计算供冷水温、温差和冬季供冷冷却塔的使用台数，应根据冬季冷负荷需求、空调冷水的计算温度、冷却塔在冬季室外气象参数下的冷却能力（由生产厂提供或参考有关资料），换热器的换热温差等因素，经计算确定．③开式冷却塔应设置板式换热器．可考虑1℃～2℃换热温差，实现冷却塔间接供冷；闭式冷却塔可直接供冷水．④冬季空调冷水的循环泵和设置板式换热器的冷却水循环泵的规格，台数，应与冬季供冷工况相匹配·3.5冷却塔的布置原则3,5.1气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧．3.5.2冷却塔不应布置在热源，废气和烟气的排放口附近，不宜布置在高大建筑物中间的狭长地带上．3.5.3冷却塔宜单排布置，当需要多排布置时，逆流塔塔排之间的距离应符合下列要求：1）长轴位于同一直线上的相邻塔排，净距不小于4m.2）长轴不在同一直线上．相互平行布置的峪排，净距不小于塔的进风口高度的4倍，每排的长度与宽度之比不宜大于5：1.3.5.4单侧进风塔的进风面宜面向夏季主导风向，双侧进风塔的进风面宜平行夏季主导风向．3.5.5冷却塔进风侧与建筑物的距离宜大于塔进风口高度的2倍；冷却塔四周除满足通风要求和管道安装位置外，还应留有检修通道，通道净距不宜小于1.0m·3.5.6冷却塔与相邻建筑物面向冷却塔的有窗房间之间的距离不宜小于3.0m．不但要满足塔的通风要求，还应考虑噪声、漂水等对建筑物的影响．3.5.7间歇运行的开式冷却水系统，冷却塔底盘或集水箱的有效集水容积，应大于湿润冷却塔填料等部件的所需水量与停泵时靠重力流入的管道水容量之和．3.5.8冷却水集水箱应尽量靠近冷却塔设置．3.5,9冷却塔应设在专用基础上，不得直接设置在楼板或屋面上．3.5.10冷却塔安装环境对嗓音控侧要求较高时，可采取下列措施：l）冷却塔的位置远离对噪声敏感的区域；2）采用低噪声型或超低噪声型冷却塔；3）进水管、出水管、补水管上设置隔振防噪装置；4）冷却塔设导风罩，将冷却塔出风导向远离建筑物的方向；5）建筑上安装隔声吸音屏障；6）冷却塔基础设隔振装置．3.6冷却塔管道设计3.6.，冷却塔循环管道的流速．宜采用下列数据；塔的平衡连通管．3.7对进口水压有要求的多台开式冷却塔通过共用集管连接，应在每合冷却塔的劫管上设开关型电动阀；无集水箱或连通管、连通水槽时，还宜在每台冷却塔的出水管上设置开关型电动两通阀．电动阀应与对应的冷却水泵联锁．3.8不同规格型号的冷却塔不宜通过共用集管连接．4冷却水循环泵4.1除采用分散设里的水冷整体式空气调节器或小型户式冷水机组等，可以合用冷却水系统外，冷却水泵合数和流量应与冷水机组相对应；冷却水泵的扬程应能满足冷却塔的进水压力要求．4.2冷却水循环泵的流量，应按空调制冷设备产品技术资料提供的数据确定．冷却水量可按下式计算：G=0.86Q／△t.5冷却水系统补水和水处理5.1室外空气温度低于0℃时使用的冷却塔，宜采用自来水直接向冷却塔补水，但补水管应设置伴热装置．采用自来水直接补水，但室外空气温度低于0℃时不使用的冷却塔，自来水管室外部分冬季应能泄空．5.2冷却水补水管管径应按补水量q bc确定，冷却水补水量为冷却水5.3为防止冷却水泵启动时缺水空蚀及停泵时的溢水浪费，应采取以下措施：5.3.1冷却塔底盘存水容积应能够保证水泵吸水口所需的最小淹没深度，当吸水管内流速小于等于0.6m/s时，最小淹没深度不应小于0.3m；当吸水管内流速为1.2m/s 时，最小淹没深度不应小于0.6m;5.3.2冷却水箱或冷却塔底盘存水量，不应小于满足湿润冷却塔填料等部件所需水量与靠重力可自流到冷却水箱或冷却塔底盘的管道水量之和．其中湿润冷却塔填料部件水量由厂家提供或按冷却塔的小时循环水量进行枯算，逆流塔为循环水量的1.2%．横流塔为1.5%．5.3.3冬季运行的制冷系统宜设置冷却水箱．5.4在设置集水箱且冬季不需防冻的条件下，当管径较大、管段较长时，应采取在停机时使管道内存水的措施，以减少冷却水箱容积．5.5冷却水系统应配置适当的水处理设施．经过处理的水应符合《工业循环冷却水处理设计规范》GB50050—2007关于冷却水水质的规定．5.5.1为了控制循环冷却水系统内由水质引起的结垢、污垢、菌藻和腐蚀，保证制冷机组的换热效率和使用年限，应对循环冷却水进行水质处理．5.5.2循环冷却水水质应满足被冷却设备的水质要求，5.5.3循环冷却水的浓缩倍数不宜小于2.5．对补充水水质属严重腐蚀性时，浓缩倍数可取高些．但不宜大于4.5.5.4循环冷却水处理方法有化学药剂法和物理水处理法两种，应结合水质条件、循环水量大小和浓缩倍数等因素，合理选择处理方法及设备．6空调冷却水系统自动控制6,1冷却水系统的基本监测内容包括：6.1.1冷却水泵的启停状态；6.1.2冷却塔风机的启停状态；6.1.3冷却水进／出水温度；6,1,4冷却水水质．6.2 冷却水系统的基本控制要求包括：6.2.1冷却水最低温度度控制：冷却水最低温度应满足制冷机的技术要求．通常电制冷机要求冷却水最低进水温度大于等于15.5℃；吸收式冷水机组大于等于22℃；6.2,2冷却塔风机的运行台数控制或风机调速控制；6.2.3制冷机与冷却塔供冷的模式转换控制；6.2.4冷却塔直接供冷水时的最低供水温度控制与防冻控制；6.2,5冷却水变流量运行控制；6.2.6基于保证冷却水水质的排污控制．6.3冷却水温度控制．可采用以下方法：6.3.1根据设定的冷却水出水温度控制冷却塔风机．包括冷却塔风机运行台数控制及调速控制，调速控制方式宜为分级调速．6.3.2全年运行的制冷系统，当采用控制冷却塔风机不能满足最低进水温度要求时．可辅助采用调节冷却塔进出水混合比的水温控制方式．6.3.3租户冷却水系统用户侧宜采用调节一次侧流量的水温控制方式．循环水泵宜采用变频变流量运行方式．但此时末端机组水路应设与机组联锁的开关型电动两通阀．6.4当根据本说明2.2.8的原则确定采用变流量冷却水系统时，冷却水泵变流量控制应符合以下要求：6.4.1当冷凝器进水温度小于等于设计值，出水温度小于等于冷凝器出水温度上限值时，可使冷却水流引低于额定流量；6.4.2冷却水泵宜采用变频调速的变流量运行方式；6.4.3冷却水泵变流量运行时的控制对象为冷却水温度，即采用恒定冷却水温差为设计温差的水泵变频控制．6.5冷却水系统变流量运行时，应根据冷却水系统综合电耗（冷却塔风机与冷却水循环泵）及冷却水温度，流量对空调制冷设备COP值的影响等因素确定冷却塔风机控制与水泵变频调速的优先原则．6.6冷却水系统设备的启停顺序为:6.6.1启动：冷却塔进/出水电动阀→冷却水泵→视冷却水回水温度启动（不启动）冷却塔风机．6.6.2关闭：冷却塔风机→冷却水泵→冷却塔进／出水电动阀．6.7冷却水系统温度传感界的测量范围宜为0℃～50℃；冷却水系统压力传感器的测量范围宜为系统最大工作压力的1.5倍．7空调冷却水系统的安装7.1安装前的准备工作安装工作开始前，须具备下列资科：冷却塔，循环水的产品出厂合格证及使用说明书，辅助设备产品出厂合格证．阀门和仪表产品出厂合格证．7.2设备安装7.2.1冷却塔安装：l）冷却塔的安装要求应符合《通风与空调工程施工质量验收规范》GB50243—2002和《建筑节能工程施工质量验收规范》GB50411—20072）安装冷却塔时其纵向和横向的不水平度不应超过0.5‰。
