冷却水系统设计补水

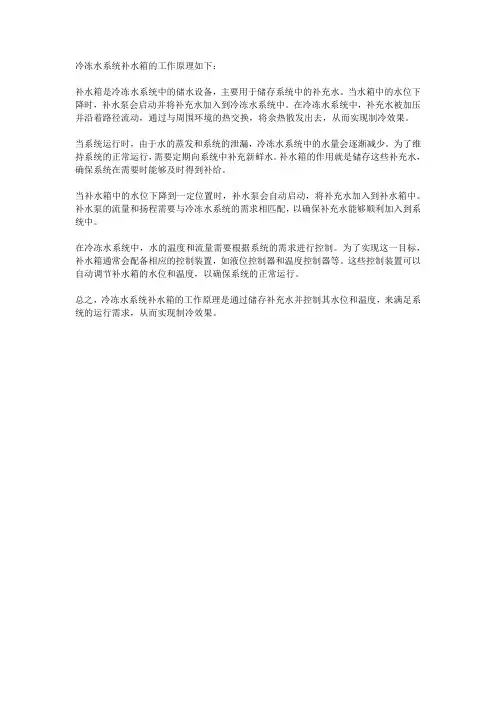

冷冻水系统补水箱的工作原理如下：
补水箱是冷冻水系统中的储水设备，主要用于储存系统中的补充水。

当水箱中的水位下降时，补水泵会启动并将补充水加入到冷冻水系统中。

在冷冻水系统中，补充水被加压并沿着路径流动，通过与周围环境的热交换，将余热散发出去，从而实现制冷效果。

当系统运行时，由于水的蒸发和系统的泄漏，冷冻水系统中的水量会逐渐减少。

为了维持系统的正常运行，需要定期向系统中补充新鲜水。

补水箱的作用就是储存这些补充水，确保系统在需要时能够及时得到补给。

当补水箱中的水位下降到一定位置时，补水泵会自动启动，将补充水加入到补水箱中。

补水泵的流量和扬程需要与冷冻水系统的需求相匹配，以确保补充水能够顺利加入到系统中。

在冷冻水系统中，水的温度和流量需要根据系统的需求进行控制。

为了实现这一目标，补水箱通常会配备相应的控制装置，如液位控制器和温度控制器等。

这些控制装置可以自动调节补水箱的水位和温度，以确保系统的正常运行。

总之，冷冻水系统补水箱的工作原理是通过储存补充水并控制其水位和温度，来满足系统的运行需求，从而实现制冷效果。

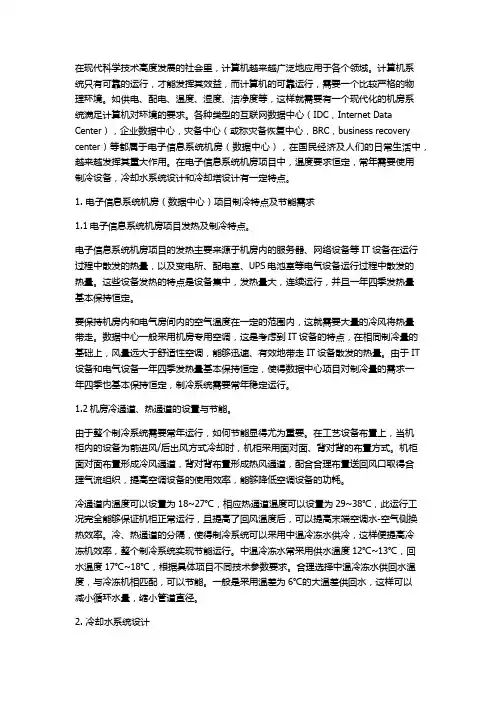

在现代科学技术高度发展的社会里，计算机越来越广泛地应用于各个领域。

计算机系统只有可靠的运行，才能发挥其效益，而计算机的可靠运行，需要一个比较严格的物理环境。

如供电、配电、温度、湿度、洁净度等，这样就需要有一个现代化的机房系统满足计算机对环境的要求。

各种类型的互联网数据中心（IDC，Internet Data Center），企业数据中心，灾备中心（或称灾备恢复中心，BRC，business recovery center）等都属于电子信息系统机房（数据中心），在国民经济及人们的日常生活中，越来越发挥其重大作用。

在电子信息系统机房项目中，温度要求恒定，常年需要使用制冷设备，冷却水系统设计和冷却塔设计有一定特点。

1. 电子信息系统机房（数据中心）项目制冷特点及节能需求1.1电子信息系统机房项目发热及制冷特点。

电子信息系统机房项目的发热主要来源于机房内的服务器、网络设备等IT设备在运行过程中散发的热量，以及变电所、配电室、UPS电池室等电气设备运行过程中散发的热量。

这些设备发热的特点是设备集中，发热量大，连续运行，并且一年四季发热量基本保持恒定。

要保持机房内和电气房间内的空气温度在一定的范围内，这就需要大量的冷风将热量带走。

数据中心一般采用机房专用空调，这是考虑到IT设备的特点，在相同制冷量的基础上，风量远大于舒适性空调，能够迅速、有效地带走IT设备散发的热量。

由于IT 设备和电气设备一年四季发热量基本保持恒定，使得数据中心项目对制冷量的需求一年四季也基本保持恒定，制冷系统需要常年稳定运行。

1.2机房冷通道、热通道的设置与节能。

由于整个制冷系统需要常年运行，如何节能显得尤为重要。

在工艺设备布置上，当机柜内的设备为前进风/后出风方式冷却时，机柜采用面对面、背对背的布置方式。

机柜面对面布置形成冷风通道，背对背布置形成热风通道，配合合理布置送回风口取得合理气流组织，提高空调设备的使用效率，能够降低空调设备的功耗。

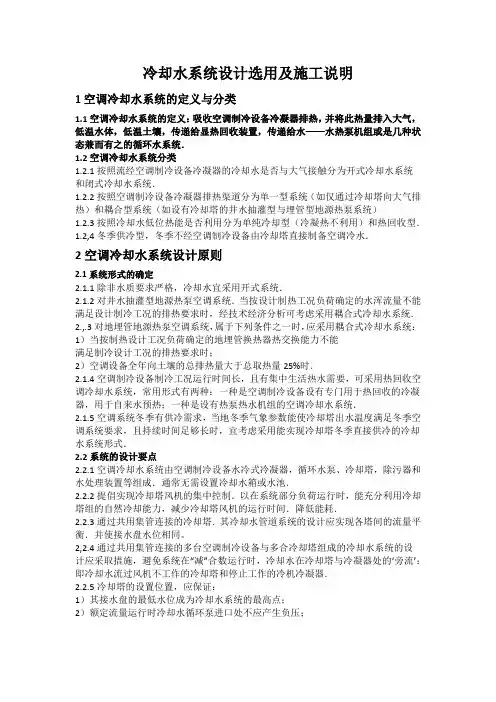

冷却水系统设计选用及施工说明1空调冷却水系统的定义与分类1.1空调冷却水系统的定义：吸收空调制冷设备冷凝器排热，并将此热量排入大气，低温水体，低温土壤，传递给显热回收装置，传递给水——水热泵机组或是几种状态兼而有之的循环水系统．1.2空调冷却水系统分类1.2.1按照流经空调制冷设备冷凝器的冷却水是否与大气接触分为开式冷却水系统和闭式冷却水系统．1.2.2按照空调制冷设备冷凝器排热渠道分为单一型系统（如仅通过冷却塔向大气排热）和耦合型系统（如设有冷却塔的井水抽灌型与埋管型地源热泵系统）1.2.3按照冷却水低位热能是否利用分为单纯冷却型（冷凝热不利用）和热回收型．1.2,4冬季供冷型，冬季不经空调制冷设备由冷却塔直接制备空调冷水．2空调冷却水系统设计原则2.1系统形式的确定2.1.1除非水质要求严格，冷却水宜采用开式系统．2.1.2对井水抽灌型地源热泵空调系统．当按设计制热工况负荷确定的水浑流量不能满足设计制冷工况的排热要求时，经技术经济分析可考虑采用耦合式冷却水系统．2.,.3对地埋管地源热泵空调系统，属于下列条件之一时，应采用耦合式冷却水系统：1）当按制热设计工况负荷确定的地埋管换热器热交换能力不能满足制冷设计工况的排热要求时；2）空调设备全年向土壤的总排热量大于总取热量25%时．2.1.4空调制冷设备制冷工况运行时间长，且有集中生活热水需要，可采用热回收空调冷却水系统，常用形式有两种：一种是空调制冷设备设有专门用于热回收的冷凝器，用于自来水预热；一种是设有热泵热水机组的空调冷却水系统．2.1.5空调系统冬季有供冷需求，当地冬季气象参数能使冷却塔出水温度满足冬季空调系统要求，且持续时间足够长时，宜考虑采用能实现冷却塔冬季直接供冷的冷却水系统形式．2.2系统的设计要点2.2.1空调冷却水系统由空调制冷设备水冷式冷凝器，循环水泵、冷却塔，除污器和水处理装置等组成．通常无需设置冷却水箱或水池．2.2.2提倡实现冷却塔风机的集中控制．以在系统部分负荷运行时，能充分利用冷却塔组的自然冷却能力，减少冷却塔风机的运行时间．降低能耗．2.2.3通过共用集管连接的冷却塔．其冷却水管道系统的设计应实现各塔间的流量平衡．并使接水盘水位相同。

工业循环冷水设计规范
一、名词：
浓缩倍数：循环冷却水与补充水含盐量的比值
旁滤水：从循环冷水系统中分流并经过处理后，再返回系统的那部分水
排污水量：在确定的浓缩倍数条件下，需要从循环冷却水系统中排放的水量
补充水量：指补充循环冷却水系统运行过程中损失的水量
二、间冷开式系统的设计浓缩倍数不宜小于5.0，且不应小于3；直冷系统的设计浓缩倍数不宜小于3.0
浓缩倍数计算公式：N=Qm/（Qb+Qw）
N-----浓缩倍数
Qm---补充水量（m³/h）
Qb---排污水量（m³/h）
Qw—风吹损失水量（m³/h）
三、间冷开式系统旁滤水量宜为循环水量的1%-5%，间冷开式系统的旁滤设施宜采用砂、纤维过滤器，出水浊度小于3NTU。

四、再生水直接作为间冷开式系统补充水时，水质指标符合以下指标
再生水水质指标
五、设计温度40℃，K值选用0.0016/℃
表2不同浓缩倍数系统的补充水量与排污水量
续表2。

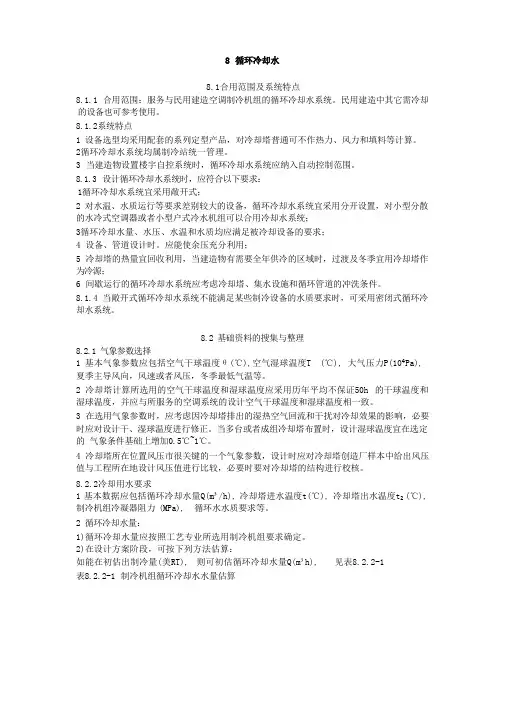

8循环冷却水8.1合用范围及系统特点8.1.1 合用范围：服务与民用建造空调制冷机组的循环冷却水系统。

民用建造中其它需冷却的设备也可参考使用。

8.1.2系统特点1 设备选型均采用配套的系列定型产品，对冷却塔普通可不作热力、风力和填料等计算。

2循环冷却水系统均属制冷站统一管理。

3 当建造物设置楼宇自控系统时，循环冷却水系统应纳入自动控制范围。

8.1.3 设计循环冷却水系统时，应符合以下要求：1循环冷却水系统宜采用敞开式；2 对水温、水质运行等要求差别较大的设备，循环冷却水系统宜采用分开设置，对小型分散的水冷式空调器或者小型户式冷水机组可以合用冷却水系统；3循环冷却水量、水压、水温和水质均应满足被冷却设备的要求；4 设备、管道设计时。

应能使余压充分利用；5 冷却塔的热量宜回收利用，当建造物有需要全年供冷的区域时，过渡及冬季宜用冷却塔作为冷源；6 间歇运行的循环冷却水系统应考虑冷却塔、集水设施和循环管道的冲洗条件。

8.1.4 当敞开式循环冷却水系统不能满足某些制冷设备的水质要求时，可采用密闭式循环冷却水系统。

8.2 基础资料的搜集与整理8.2.1 气象参数选择1 基本气象参数应包括空气干球温度θ(℃),空气湿球温度T (℃),大气压力P(10⁴Pa), 夏季主导风向，风速或者风压，冬季最低气温等。

2 冷却塔计算所选用的空气干球温度和湿球温度应采用历年平均不保证50h 的干球温度和湿球温度，并应与所服务的空调系统的设计空气干球温度和湿球温度相一致。

3 在选用气象参数时，应考虑因冷却塔排出的湿热空气回流和干扰对冷却效果的影响，必要时应对设计干、湿球温度进行修正。

当多台或者成组冷却塔布置时，设计湿球温度宜在选定的气象条件基础上增加0.5℃~1℃。

4 冷却塔所在位置风压市很关键的一个气象参数，设计时应对冷却塔创造厂样本中给出风压值与工程所在地设计风压值进行比较，必要时要对冷却塔的结构进行校核。

8.2.2冷却用水要求1 基本数据应包括循环冷却水量Q(m³/h),冷却塔进水温度t(℃),冷却塔出水温度t₂(℃),制冷机组冷凝器阻力 (MPa), 循环水水质要求等。

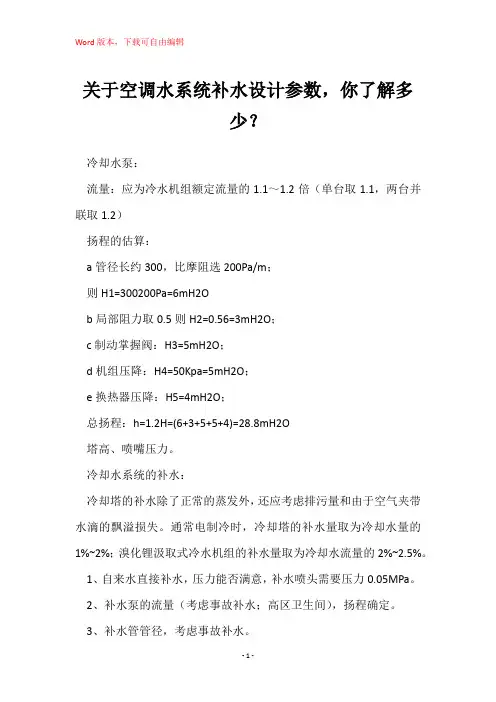

关于空调水系统补水设计参数，你了解多少？冷却水泵：流量：应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2）扬程的估算：a管径长约300，比摩阻选200Pa/m；则H1=300200Pa=6mH2Ob局部阻力取0.5则H2=0.56=3mH2O；c制动掌握阀：H3=5mH2O；d机组压降：H4=50Kpa=5mH2O；e换热器压降：H5=4mH2O；总扬程：h=1.2H=(6+3+5+5+4)=28.8mH2O塔高、喷嘴压力。

冷却水系统的补水：冷却塔的补水除了正常的蒸发外，还应考虑排污量和由于空气夹带水滴的飘溢损失。

通常电制冷时，冷却塔的补水量取为冷却水量的1%~2%；溴化锂汲取式冷水机组的补水量取为冷却水流量的2%~2.5%。

1、自来水直接补水，压力能否满意，补水喷头需要压力0.05MPa。

2、补水泵的流量（考虑事故补水；高区卫生间），扬程确定。

3、补水管管径，考虑事故补水。

4、补水流量计型号不宜过大，精度不够。

冷冻水补水泵：补给水泵的流量可按系统的循环水量估算。

通常取循环水量的1％作为正常补给水量。

但选择补给水泵时，补给水泵的流量除应满意上述水系统的正常补给水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。

补给水泵的掌握：电接点压力表，掌握范围，比最高点高程（5kPa50MPa）选择水泵扬程：一般应比系统静水压力高3050kPa，要考虑管道阻力。

例如：24m建筑，补水泵扬程0.24mPa+0.05mPa；压力表掌握范围：0.245mPa0.3mPa。

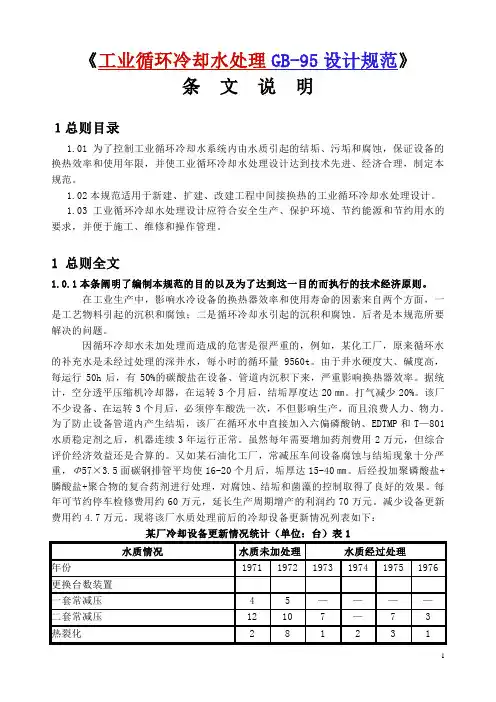

《工业循环冷却水处理GB-95设计规范》条文说明１总则目录1.01为了控制工业循环冷却水系统内由水质引起的结垢、污垢和腐蚀，保证设备的换热效率和使用年限，并使工业循环冷却水处理设计达到技术先进、经济合理，制定本规范。

1.02本规范适用于新建、扩建、改建工程中间接换热的工业循环冷却水处理设计。

1.03工业循环冷却水处理设计应符合安全生产、保护环境、节约能源和节约用水的要求，并便于施工、维修和操作管理。

1 总则全文1.0.1本条阐明了编制本规范的目的以及为了达到这一目的而执行的技术经济原则。

在工业生产中，影响水冷设备的换热器效率和使用寿命的因素来自两个方面，一是工艺物料引起的沉积和腐蚀；二是循环冷却水引起的沉积和腐蚀。

后者是本规范所要解决的问题。

因循环冷却水未加处理而造成的危害是很严重的，例如，某化工厂，原来循环水的补充水是未经过处理的深井水，每小时的循环量9560t。

由于井水硬度大、碱度高，每运行50h后，有50%的碳酸盐在设备、管道内沉积下来，严重影响换热器效率。

据统计，空分透平压缩机冷却器，在运转3个月后，结垢厚度达20㎜。

打气减少20%。

该厂不少设备、在运转3个月后，必须停车酸洗一次，不但影响生产，而且浪费人力、物力。

为了防止设备管道内产生结垢，该厂在循环水中直接加入六偏磷酸钠、EDTMP和T—801水质稳定剂之后，机器连续3年运行正常。

虽然每年需要增加药剂费用2万元，但综合评价经济效益还是合算的。

又如某石油化工厂，常减压车间设备腐蚀与结垢现象十分严重，Φ57×3.5面碳钢排管平均使16-20个月后，垢厚达15-40㎜。

后经投加聚磷酸盐+膦酸盐+聚合物的复合药剂进行处理，对腐蚀、结垢和菌藻的控制取得了良好的效果。

每年可节约停车检修费用约60万元，延长生产周期增产的利润约70万元。

减少设备更新费用约4.7万元。

现将该厂水质处理前后的冷却设备更新情况列表如下：某厂冷却设备更新情况统计（单位：台）表1从上述情况可以看出，循环冷却水采取适当的处理方法，能够控制由水质引起的沉和腐蚀，保证换热设备的换热效率和使用寿命，保证生产的正生产的正常运行。
