汽车音响喇叭国际标准规格接线颜色区分表

1. 帕萨特前门6.5寸后门6.5寸多数喇叭需要垫喇叭圈原车1DIN可安装2DIN2.马自达6前门5*7后门5*7需要垫喇叭圈主机为非规则面板，和空调共用显示部分3.广本2.4前门6.5后台板6*9部分喇叭安装时,前门需垫喇叭圈主机为非规则面板4.普桑前门4*6后门5拆前喇叭只需翘下喇叭面盖主机1DIN5.林宝坚尼MURCIELAGO前门6.5后面6.5主机1DIN6.保时捷911前门5*7后5*7主机1DIN面板7.长安之星面包车前仪表台4寸后没有主机1DIN卡带8.宝马Z4前门5后?主机非标准面板(横向狭长外型)9.尼桑天籁JK版前6.5后6.5主机非标准10别克君威：前门5寸套装，后门6×9机头2DIN11.奥迪,前门6.5分体后门6.5分体12.宝来前6。

5中6。

5一D13.富康、爱丽舍前门：5"同轴后门：5"同轴(简装车型没有)主机：不规则14.风神蓝鸟前门：6.5"同轴后门：6.5"同轴主机：1DIN(可装2DIN)15.中华前门5.5代高音后门5.5或没主机1DIN可装2DIN16.千里马前面5寸后面6.5寸主机1DIN17.依蓝特前门6.5寸后面6X9 2DIN主机18.捷达仪表3寸或高音前门没有或6.5寸后台5寸主机1DIN19.两厢广本飞度前后门6.5寸部分喇叭需要加垫圈增高主机1DIN、2DIN均可20.风度-2.0前门6寸后门6寸后窗台8寸低音主机2DIN21.哈飞路宝，前5.25。

后4 22.北斗星前5.25。

后无23.qq前4，后4*624.2000，仪表台4，前门可改6.5。

后6.5但是喇叭罩是方型，最好改6*925.五菱之光前4后426.三菱帕杰罗v63000老款仪表台4后6*927.风神蓝鸟老款前门5*7后台6.5注意喇叭深度，小心碰到尾箱盖的钢簧28.赛欧前门加垫4*6后台5.2529.哈飞赛马前门6寸半后门6寸半30.北斗星前门5寸后门5寸31.新马自达6前门6寸半后门6寸半32.凌志400前门4寸(带音箱)后台6X933.派里奥前门6寸半后台4X634.奇瑞(奇云)前门6寸半后台4X635.奇瑞QQ前门4寸后台4X636.307前门6寸分体，后门5寸分体头枕后6×9 1DIN可装2DIN37.长城SAFE 04款前门四寸后侧车壁4寸同轴带小喇叭箱。

量身定制的腾色汽车音响线材，让音响改装接线分分钟
每个音响改装者都知道，主机后面的喇叭线连接好麻烦，因为喇叭线到四门喇叭的连接常规都会选择同一种颜色，这样就会出现前后左右分不清楚的现象，最终为了安全准确起见，必须得通过专业仪器来测试分辨。

腾色汽车音响线材就是为解决这一难题而诞生的，腾色定制式喇叭线，分为白灰绿紫四个颜色，分别对应不同的扬声器：白色+白色——前左扬声器，灰色+灰色——前右扬声器，绿色+绿色——后左扬声器，紫色+紫色——后右扬声器。

怎么样，是不是很清楚明了。

下面活剥肢解腾色汽车音响线材，来见识一下吧。

前左扬声器喇叭线——白色线芯
前右扬声器喇叭线——灰色线芯。

车汽音响维修接线图谱
汽车音响的输入输出插座样式繁多，当车机从汽车上卸下维修时会因不清楚供电与喇叭接线而陷于困境，此一百多个接线图也许会帮你解决此难题。

维修时只需要知道供电脚和喇叭输出端子，因此图中省去了自动天线、照明、CD接口等标注。

部分图中没有接地端，维修时以机壳为地。

图谱中标注的型号有的是汽车品牌，有的是音响品牌。

其中部分接线图具有通用性，可供插座外形一样的其他车机参考。

图中标注12V的端子是供电端，包括Acc、BATT、BACK/UP。

前后左右扬声器输出均用小喇叭标注。

李昌文2011.3.。

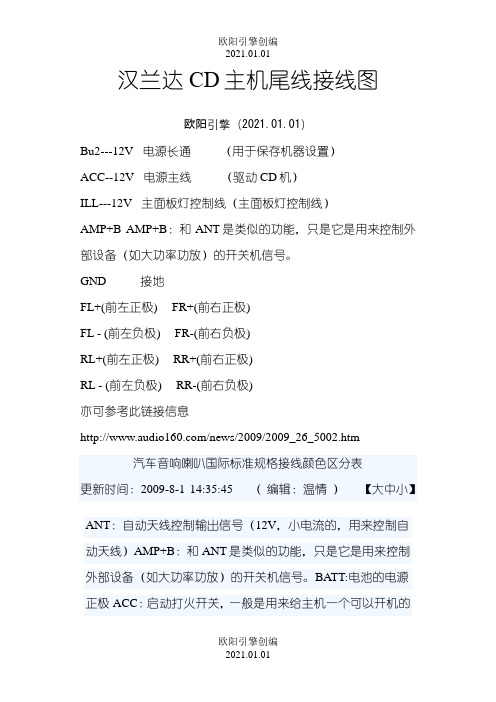

汉兰达CD主机尾线接线图欧阳引擎（2021.01.01）Bu2---12V 电源长通（用于保存机器设置）ACC--12V 电源主线（驱动CD机）ILL---12V 主面板灯控制线（主面板灯控制线）AMP+B AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

GND 接地FL+(前左正极) FR+(前右正极)FL - (前左负极) FR-(前右负极)RL+(前左正极) RR+(前右正极)RL - (前左负极) RR-(前右负极)亦可参考此链接信息/news/2009/2009_26_5002.htm汽车音响喇叭国际标准规格接线颜色区分表更新时间：2009-8-1 14:35:45 （编辑：温情）【大中小】ANT：自动天线控制输出信号（12V，小电流的，用来控制自动天线）AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

BATT:电池的电源正极ACC：启动打火开关，一般是用来给主机一个可以开机的信号。

ILL：背景灯电源其它都是喇叭的接线。

汽车音响喇叭国际标准规格接线颜色区分表黄色BATTERY 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极) 黑色GROUND 12V- (接地线负极) 橙色ILLUMINATION 12V+ (小灯正极) 蓝色ANT12V+ (天线激活正极) 绿色TELE-MUTE 12V- (免持听筒负极) 蓝白色AMP 12V+ (扩大机激活正极) 灰色RF (+)前喇叭右边正极灰黑色RF (-)前喇叭右边负极白色LF (+)前喇叭左边正极白黑色LF (-)前喇叭左边负极紫色RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色LR (+)后喇叭左边正极绿黑色LR (-)后喇叭左边负极。

汉兰达CD主机尾线接线图之马矢奏春创作Bu2---12V电源长通（用于保管机器设置）ACC--12V电源主线（驱动CD机）ILL---12V主面板灯控制线（主面板灯控制线）AMP+B AMP+B：和ANT是类似的功能, 只是它是用来控制外部设备（如年夜功率功放）的开关机信号.GND 接地FL+(前左正极) FR+(前右正极)FL - (前左负极) FR-(前右负极)RL+(前左正极) RR+(前右正极)RL - (前左负极) RR-(前右负极)亦可参考此链接信息汽车音响喇叭国际标准规格接线颜色区分表更新时间：2009-8-1 14:35:45 （编纂：温情）【年夜中小】ANT：自动天线控制输出信号（12V, 小电流的, 用来控制自动天线）AMP+B：和ANT是类似的功能, 只是它是用来控制外部设备（如年夜功率功放）的开关机信号.BATT:电池的电源正极ACC：启动打火开关, 一般是用来给主机一个可以开机的信号.ILL：布景灯电源其它都是喇叭的接线.汽车音响喇叭国际标准规格接线颜色区分表黄色 BATTERY 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极) 黑色 GROUND 12V- (接地线负极) 橙色 ILLUMINATION 12V+ (小灯正极) 蓝色 ANT12V+ (天线激活正极) 绿色 TELE-MUTE 12V- (免持听筒负极) 蓝白色 AMP12V+ (扩年夜机激活正极) 灰色 RF (+)前喇叭右边正极灰黑色 RF (-)前喇叭右边负极白色 LF (+)前喇叭左边正极白黑色 LF (-)前喇叭左边负极紫色 RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色 LR (+)后喇叭左边正极绿黑色 LR。

转汽车音响常用汽车音响连接端标示对照R.FRONT SPK+右前喇霸正端输出R.FRONT SPK&not；-右前喇叭负端输出L.FRONT SPK+左前喇霸正端输出L.FRONT SPK-左前喇叭负端输出R.READ SPK+右后喇霸正端输出R.READ SPK-右后喇叭负端输出L.READ SPK+左后喇霸正端输出L.READ SPK-左后喇叭负端输出REMOTE：启动线输出，连接扩大机或前级启动端GND：接地，负电B+或+12V：正电源MEMORY：记忆电输入或永久电ACC：+12V电经Key 控制AUX IN：辅助输入信号连接FRONT OUT：前声道前级信号输出端REAR OUT：后声道前级信号输出端CD IN：CD信号输入HIGH PASS OUT：高通信号输出端LOW PASS OUT：低通信号输出端DIGITAL OUT：数位信号输出端ANT LEAD：自动天线控制线VEDIO OUT：图像信号输出电源线的布线(1)所选用电源线的电流容量值应等于或大于和功放相接的保险管的值。

如果采用低于标准的线材作电源线，会产生交流噪声并且严重破环音质。

(2)当用一根电源线分开给多个功放供电时，从分开点到各个功放布线的长度和结构应该相同。

当电源线桥接时，各个功放之间将出现电位差，这个电位差将导致交流噪声，从而严重破坏音质。

当主机直接从电源供电时，会减少噪声，提高音质。

(3)将电源(蓄电池)接头的脏物彻底清除，并将接头拧紧。

如果电源接头很脏或没有拧紧，接头处就会有接触电阻。

而接触电阻的存在，会导致交流噪声，从而严重破坏音质。

用砂纸和细挫清除接头处的污物。

(4)当在汽车动力系统内布线时，应避免在发电机和点火装置附近走线，发电机噪声和点火噪声能够辐射入电源线。

当将原厂安装的火花塞和火花塞线缆更换成高性能的类型时，点火火花更强，这时将更易产生点火噪声。

(5)在车体内布电源线和布音频线所遵循的原则一致。

汉兰达CD主机尾线接线图Bu2---12V 电源长通（用于保管机器设置）ACC--12V 电源主线（驱动CD机）ILL---12V 主面板灯控制线（主面板灯控制线）AMP+B AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

GND 接地FL+(前左正极) FR+(前右正极)FL - (前左负极) FR-(前右负极)RL+(前左正极) RR+(前右正极)RL - (前左负极) RR-(前右负极)亦可参考此链接信息/news/2009/2009_26_5002.htm汽车音响喇叭国际尺度规格接线颜色区分表更新时间：2009-8-1 14:35:45 （编辑：温情）【大中小】ANT：自动天线控制输出信号（12V，小电流的，用来控制自动天线）AMP+B：和ANT 是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

BA TT:电池的电源正极ACC：启动打火开关，一般是用来给主机一个可以开机的信号。

ILL：布景灯电源其它都是喇叭的接线。

汽车音响喇叭国际尺度规格接线颜色区分表黄色BATTER Y 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极) 黑色GROUND 12V- (接地线负极) 橙色ILLUMINATION 12V+ (小灯正极) 蓝色ANT12V+ (天线激活正极) 绿色TELE-MUTE 12V- (免持听筒负极) 蓝白色AMP 12V+ (扩大机激活正极) 灰色RF (+)前喇叭右边正极灰黑色RF (-)前喇叭右边负极白色LF (+)前喇叭左边正极白黑色L F (-)前喇叭左边负极紫色RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色LR (+)后喇叭左边正极绿黑色LR (-)后喇叭左边负极。
