TG/GW116-2013高速铁路有砟轨道线路维修规则（试行）2013年2月前言线路养护维修技术是高速铁路技术体系的重要组成部分，为指导我国高速铁路有砟轨道线路养护维修，满足线路高可靠性、高稳定性、高平顺性的要求，特制定本规则。

本规则在总结高速铁路有砟轨道相关研究成果和国内外养护维修技术基础上编制而成。

在编写过程中，得到了南昌、武汉铁路局的大力支持。

本规则共分九章和十二个附录，阐述了高速铁路有砟轨道线路主要设备技术标准和维修要求，规定了线路设备检查内容和周期、维修标准、维修作业要求、线路质量评定及精测网应用与维护要求等。

在执行本规则过程中，希望各单位结合工作实践，认真总结经验、积累资料，如有需要补充和完善之处，请及时将意见和有关资料反馈铁道部运输局工务部（北京市复兴路10号，邮政编码：100844），供今后修订时参考。

本规则技术总负责人：康高亮、郭福安、曾宪海、赵有明。

本规则编制单位：中国铁道科学研究院，高速铁路轨道维护管理技术组。

本规则主要起草人：吴细水、肖俊恒、王邦胜、姚冬、刘丙强、江成、黎国清、姜子清、田新宇、段剑峰、万坚、张银花、王长进、邹定强、杨桉、吕关仁、吴仕凤、李传勇、肖卫军、马德东、蒋金洲、王树国、周清跃、李力、黎连修、田常海、高睿、宋贲。

本规则主要审查人：康高亮、郭福安、曾宪海、赵有明、张军政、侯文英、沈榕、杨忠吉、许有全、刘建基、田斌、郭良浩、寇东华、梁春方、张冠军、乔连军、张金龙、谭敦枝、胡永乐、杨厚昌。

本规则由铁道部运输局工务部负责解释。

目录第一章总则 (7)第二章线路设备维修工作内容及计划 (9)第一节工作分类 (9)第二节工作内容 (9)第三节管理组织 (11)第四节工作计划 (11)第三章线路设备标准和修理要求 (13)第一节线路平面 (13)第二节线路纵断面 (15)第三节道床 (16)第四节轨枕 (17)第五节钢轨 (17)第六节扣件 (21)第七节道岔及调节器 (24)第八节无缝线路 (28)第九节标志标识 (31)第四章线路设备检查 (33)第一节一般要求 (33)第二节线路动态检查 (33)第三节线路静态检查 (34)第四节钢轨检查 (36)第五节量具检查 (39)第五章线路设备维修主要作业要求 (41)第一节一般要求 (41)第二节钢轨修理 (41)第三节扣件维修及轨道几何尺寸调整作业 (46)第四节轨枕修理作业 (49)第五节道岔及调节器作业 (49)第六节大型养路机械起拨道、捣固、稳定作业 (51)第七节无缝线路作业 (52)第八节冻害整治作业 (55)第六章线路设备维修标准 (57)第一节线路设备维修周期 (57)第二节轨道静态几何尺寸容许偏差管理标准 (57)第三节轨道动态不平顺管理值 (61)第四节车辆动力学指标管理值 (63)第五节作业验收办法 (63)第七章线路质量评定 (65)第一节线路设备状态评定 (65)第二节线路设备保养质量评定 (65)第八章精密测量控制网 (72)第一节一般要求 (72)第二节精测网构成及主要技术标准 (72)第三节精测网维护和应用 (75)第九章维修工机具、常备材料与作业车辆停留线 (78)附录一道岔检查工具及方法 (79)附录二可动心轨单开道岔检查记录 (83)附录三钢轨伸缩调节器检查记录 (84)附录四无缝线路、道岔及调节器钢轨位移观测记录 (85)附录五钢轨外观及表面伤损检查记录 (88)附录六伤损钢轨月报 (89)附录七轨距调整配置表 (90)附录八无缝线路胀轨跑道情况登记表 (92)附录九线路设备状态评定统计报告 (93)附录十有砟轨道线路维修工机具 (94)附录十一有砟轨道常备材料 (97)附录十二本规则用词说明 (99)第一章总则第1.0.1条为适应高速铁路运营要求，做好有砟轨道线路设备维修管理，提高维修技术水平，满足线路高可靠性、高稳定性、高平顺性的要求，特制定本规则。

高速铁路线路养护与维修技术的探讨随着我国经济的发展，高速铁路作为我国主要交通工具之一，不仅促进经济的发展，也为人们的生活带来了便捷，在高速铁路日益发展的映衬下，使得高速铁路的输送频率明显加大，长时间的运行对高速铁路线路造成了负荷，铁路线路作为支撑高速铁路正常运行的基础，不仅影响着高速铁路发展，对高铁中乘客的安全也有着直接的影响，所以对高速铁路线路进行养护与维修技术的普及是非常有必要的，为此本文将以此为题，在全文中展开深入探讨。

标签：高速铁路；铁路线路；养护；维修技术高速铁路的输送频率明的加大，对铁路线路的损害是相当大的，最直接的损害就是磨损，加上铁路线路又普遍处于室外，气候环境也会对铁路线路造成很大的影响，如炎夏的灼热、冬季的冰寒、雨季的侵蚀以及土质变化等都会导致路基与道床发生不同程度的形变，这些变化大幅度的降低了铁路路线的使用寿命，为此以科学合理有效的方式对线路进行维护与保养是不可或缺的。

1.目前我國高速铁路路线存在的主要问题1.1铁路线路位移高铁动车等车辆的行驶都是建立在铁路线路上的，线路不仅支撑这这些车辆的运行，同时还作为引导车辆运行方向的导航，所以铁路线路的位置是至关重要的。

目前经实际考察及个别铁路交通部门上报，均发现铁路线路发生路线偏移的现象。

导致铁路路线偏移的原因有很多种，其中受冷冻而引发的线路偏移现象居多，土质受冻发生不规则的形变，如隆起或下陷、轨道长度变长或缩短、铁路线路呈水平状位移等，这一系列因素使得铁路线路出现位移，成为阻碍高速铁路正常运行的隐患。

1.2线路轨道材质受损任何施工都讲究施工质量，然而在岁月的洗礼及频繁的使用当中，即便质量符合标准的建筑产物在没有合理的防范保护下也可能出现质量问题，比如线路轨道。

长时间的使用，故质量问题受到了很大程度的损害。

虽然针对这个问题铁路局配有相关部门及检修人员，但对该问题的重视程度以及线路保修人员的工作素养决定了线路轨道的使用寿命。

2.铁路线路防护保养的初衷针对铁路线路的保养与维护，不同国家有着不同的对策方针，而我国针对铁路线路的保养和防护主要体现在预防上，以维修和保养并重为原则进行防治工作。

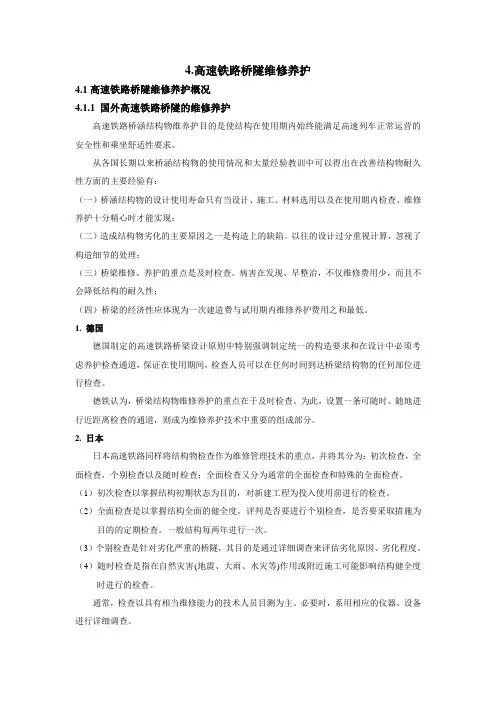

4.高速铁路桥隧维修养护4.1高速铁路桥隧维修养护概况4.1.1 国外高速铁路桥隧的维修养护高速铁路桥涵结构物维养护目的是使结构在使用期内始终能满足高速列车正常运营的安全性和乘坐舒适性要求。

从各国长期以来桥涵结构物的使用情况和大量经验教训中可以得出在改善结构物耐久性方面的主要经验有：（一）桥涵结构物的设计使用寿命只有当设计、施工、材料选用以及在使用期内检查、维修养护十分精心时才能实现；（二）造成结构物劣化的主要原因之一是构造上的缺陷。

以往的设计过分重视计算，忽视了构造细节的处理；（三）桥梁维修、养护的重点是及时检查。

病害在发现、早整治，不仅维修费用少，而且不会降低结构的耐久性；（四）桥梁的经济性应体现为一次建造费与试用期内维修养护费用之和最低。

1. 德国德国制定的高速铁路桥梁设计原则中特别强调制定统一的构造要求和在设计中必须考虑养护检查通道，保证在使用期间，检查人员可以在任何时间到达桥梁结构物的任何部位进行检查。

德铁认为，桥梁结构物维修养护的重点在于及时检查。

为此，设置一条可随时、随地进行近距离检查的通道，则成为维修养护技术中重要的组成部分。

2. 日本日本高速铁路同样将结构物检查作为维修管理技术的重点，并将其分为：初次检查，全面检查，个别检查以及随时检查；全面检查又分为通常的全面检查和特殊的全面检查。

（1）初次检查以掌握结构初期状态为目的，对新建工程为投入使用前进行的检查。

（2）全面检查是以掌握结构全面的健全度，评判是否要进行个别检查，是否要采取措施为目的的定期检查。

一般结构每两年进行一次。

（3）个别检查是针对劣化严重的桥隧，其目的是通过详细调查来评估劣化原因、劣化程度。

（4）随时检查是指在自然灾害(地震、大雨、水灾等)作用或附近施工可能影响结构健全度时进行的检查。

通常，检查以具有相当维修能力的技术人员目测为主。

必要时，系用相应的仪器、设备进行详细调查。

4.1.2国内高速铁路桥隧的维修养护对于200～250km/h客运专线运营初期兼顾货运的线路，桥梁将承受货车荷载，同时还有一部分客车需要内燃或电力机车牵引，相对轴重较大，桥梁的维修养护可以直接采用以往既有铁路桥梁维修养护规定。

高速铁路养护维修及检查基本要求1条铁技术设备的养护维修工作，应实现机械化、自动化、专业化、信息化，落实责任制和检验制，坚持以预防为主、检修与保养并重、预防与整治相结合的原则，合理确定检修项目和检修周期，组织定期检查，加强日常维修，提高设备质量。

基础设施实行天窗修制度，优先采用综合维修模式，并应坚持“严检慎修”的原则，实现设备状态修与预防性计划修相结合的维修方式。

第2条铁技术设备应保持完整良好状态。

根据设备变化规律、季节特点，安排设备检修。

检修单应保证检修质量符合规定的标准和使用期限，并经检验合格后，方准交付运用。

第3条为满足检修需要，应建立检修基地，设置检修、试验设备（包括检查车、试验车）、运输工具、必要的生产辅助车间和生产房屋，并应储备定量的器材和备品，以备急需和替换时使用。

储备的器材和备品动用后，应及时补齐。

对各种机械设备应制定相应的检修、保养范及安全操作规程。

有关人员应做到正确使用，精心保养，细心检修，保持其良好状态。

第4条铁技术设备，除由直接负责维修及管理的部门经常检查、周期维修外，铁局还应按规定组织有关人员进行定期全面检查和专项检查。

具体办法由铁局规定。

固定行车设备定期全面检查和专项检查的检查结果记入《行车设备检查登记簿》内。

检查中发现问题，要及时解决；对及行车安全的，须立即采取措施；当时不能解决的，要安排计划，限期完成，并进行复查；需要上级解决的，要按程序上报。

第5条铁局有关专业管理部门应按规定组织专项检查。

其中：1．对线的平面及纵断面复测、限界检查，五年不少于一次；技术复杂及重要的桥梁、隧道检定，十年不少于一次。

2．登乘机车、动车组列车或其他旅客列车部对线全面检查，月不少于一次。

3．对线地面信号、机车信号、轨道电设备、应答器和列车无线调度通信设备等的运用状态，月检查一次；场强覆盖季度检查一次。

登乘动车组列车检查车载信号显示状态及列车无线调度通信设备运用质量，月不少于一次。

4．对接触网状态，月检查一次；对接触网设备限界检查，五年不少于一次；对其他供电设备定期检查。

高速铁路桥隧维修技术和养护管理措施摘要：随着我国高速铁路和社会经济的不断发展进步，建设高速铁路桥隧工程的进程逐步加快，而高铁桥隧作为高速铁路运行的基础建设，它的安全性与使用寿命显得尤为重要，因此，对高速铁路桥隧维修技术和养修管理模式的要求也进一步提升。

关键词：高速铁路桥隧；维修技术；养护管理；研究策略1.高速铁路桥隧维修中常见问题1.1铁路隧道的衬砌裂损及空洞问题受到地质特点、气候条件、施工设计、运营管理等因素影响，隧道建成后会出现不同程度的裂纹，甚至在混凝土浇筑过程中存在拱顶空洞，造成铁路隧道的衬砌裂损和二次衬砌空洞问题。

衬砌裂损和空洞是隧道常见病害，威胁着铁路桥梁隧道的使用安全。

1.2铁路隧道的渗水问题铁路隧道在使用过程中受到自然环境的影响，遇到雨水沉积、地表水渗入以及地下水渗出等情况时，会导致隧道出现渗水的现象。

隧道渗水的问题会对隧道结构的稳定、桥洞内设施设备、行车安全稳定以及隧道周围水源环境等产生大量有害的影响，甚至会对接触网造成明显的直接损害，可能造成接触网短路等故障。

长期的渗漏水会对隧道衬砌结构、无砟轨道板造成侵蚀，削弱了受理结构尺寸。

1.3铁路桥梁的支座问题火车中的的制动设备等由于轴重的影响，会随着支座承受力的变大逐渐增加荷载力，从而使位移磨损程度不断加大，出现转超限等问题。

造成桥梁结构转动能力下降的主要原因有：没有按照实际设计参数和专业性要求进行生产支座，使得钢板间的复位移以及铁路桥梁纵向位移。

通过养护维修人员会按照橡胶支座的磨损度进行检查，当磨损数值达到设定要求后，才进行更换，这样便很大程度的增加了高速铁路桥隧运行的危险性。

2.高速铁路桥隧的维修技术探讨2.1高速铁路隧道衬砌裂损及空洞维修技术2.1.1隧道衬砌裂损维修技术措施针对隧道存在的衬砌裂损，首先要对裂损位置进行全面细致的观测和检查，在必要的时侯钻孔取芯，对裂损的产生原因进行分析，建立检查台帐。

衬砌裂损的裂纹如果以倾斜方向受力为主，且裂纹数量大于3条并多数聚集在拱部，可在拱部范围内将二次衬砌拆除重筑，并重新设计混凝土厚度。

关于高速铁路桥隧工程养修模式及核心技术分析摘要：我国幅员辽阔，地域跨度大，城市间人口流动频率大，解决交通问题，方便人民出行首当其冲，由此安全、舒适、方便、快捷、准时的高速铁路就应运而生，目前已成为我国百姓绿色出行的首选。

基于此，本文将对高速铁路桥隧工程养修模式及核心技术要点进行分析。

关键词：高速铁路桥隧工程；养修模式；核心技术1 国外高速铁路桥隧养修管理模式(1)日本高铁维修管理模式。

日本高速铁路的维修管理属于管理、检测、维修严格分离的典型代表。

以日本新干线为例，采取网运分离和建运分离的模式。

路网建设由国家出资，各客运公司付费使用，展开竞争。

设备的日常维修和养护管理分别由东日本铁路公司、东海铁路公司等负责，维修管理机构分为三级展开，实行垂直管理，从上到下依次为：总部设备部、支社设备部专业科以及各地专业技术中心。

铁路总公司只负责日常的设备检查和对专业维修公司的作业质量检查以及作业进度监督、汇总和上报。

(2)法国高铁维修管理模式。

法国的高速铁路采用“管、检”合一，维修外委的模式。

法国铁路总局只负责铁路设备的日常检测和维修管理工作，大规模的检测维修工作则通过市场竞争的方式外包给专业的维修公司。

负责铁路监管的主要有3个机构：交通运输部、公共铁路安全局和交通事故调查署。

它们相互独立，各司其职，相互配合制约，确保对铁路安全的最有效监督。

法国通过纵向分割，实行路网基础设施同运输业务纵向分离，运输市场引入有效竞争。

(3)德国高铁维修管理模式。

德国的高速铁路釆用“管、检、修”合一，与既有铁路混合管理，大部分的维修任务由铁路公司下属的路网公司负责，少部分的任务则由外公司负责。

路网公司依据路网片区划分为七个区域，按照德国工业标准，通过轨检车来对线路的日常动、静态进行检查来获取相关的数据，并利用周末的“天窗点”来对设备进行维修，通常釆用单线封闭的V型天窗。

由于德国高速铁路的施工要求较高，因此德国高速铁路的设备日常运营养护维修次数较少，降低了成本。

高速铁路桥隧建筑物修理细则第一章高速铁路桥隧建筑物检查工作细则第一条检查工作目的桥隧设备检查是掌握设备状态变化规律、确保设备状态受控的必要手段，是做好桥隧建筑物养修工作的前提和重要依据。

高速铁路桥隧设备大量采用系杆拱、连续钢桁拱、连续刚构、大跨度连续梁等特殊结构，对桥隧设备的检查提出了新的要求。

（1）通过检查掌握设备状态及周边环境变化情况，了解设备状态变化规律，及时发现设备病害，确保设备状态受控。

（2）通过检查、检测，判断设备伤损程度和病害对安全的影响，为提报、编制养修工作计划提供必要的依据。

（3）通过检查、观测了解病害发展状况，掌握设备病害发展趋势。

（4）通过检查核对设备基础数据，完善设备台帐，确保设备基础数据库的准确性。

第二条检查制度检查制度包括：周期性检查、定期检查、专项检查、临时检查、水文观测、检定试验等。

路局主要负责：桥隧检定试验、隧道限界检查、遇自然灾害等紧急情况或发生突发性严重病害时的检查等。

工务段主要负责：周期性检查、定期检查、专项检查、临时检查、水文观测等。

第三条各项检查工作要求（1）周期性检查①路桥科根据管内设备总量及特殊结构（钢桁梁、拱、斜拉桥等）和重要桥隧设备数量，依照《高速铁路桥隧建筑物修理规则（试行）》（以下统称《高铁桥修规》）中周期性检查的有关要求，编制年度《高速铁路桥隧建筑物检查计划表》（高桥-1），车间根据《高速铁路桥隧建筑物检查工作年度计划表》，编制月度检查计划并填记《高速铁路桥隧检养修工作月度计划及完成表》（上铁工记-高桥-03-001-2014），报工务段批准后实施。

工区工长每日填写《高速铁路桥隧建筑物维修保养日计划和工作写实》（高桥-9）。

②工区对特殊结构（钢桁梁、拱、斜拉桥等）、重要桥隧设备和隧道照明设施每季度检查一遍；对桥面防水层、声（风）屏障（检查标准和重点见附件8）及其他桥隧附属设施，隧道出入口、涵洞排水、桥涵限高防护架每半年检查一遍；桥面以下结构、支座、隧道、涵渠每年检查一遍；汛期对桥隧防洪设施进行专门检查。
