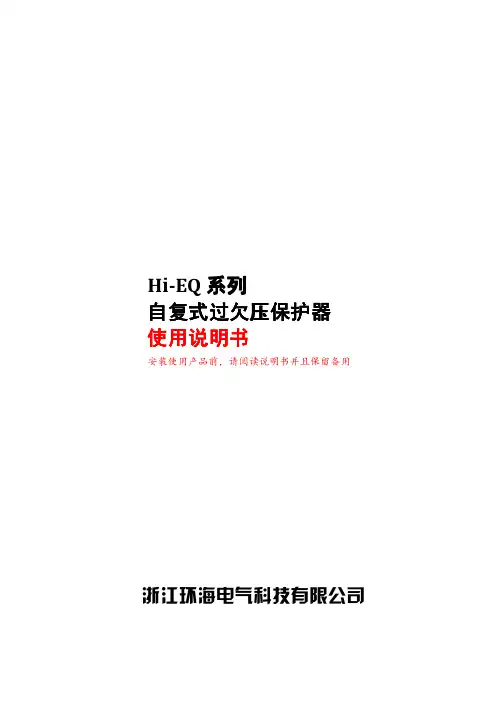

系列Hi-EQ系列自复式过欠压保护器自复式过欠压保护器使用说明书使用说明书安装使用产品前,请阅读说明书并且保留备用 浙江环海电气科技有限公司HiEQ 自复自复位过压位过压位过压欠压保护器欠压保护器是浙江环海电气科技有限公司研发制造解决了低压配电系统中单相线路发生过欠电压时单相用电设备及线路损坏问题在TN-S、TN-C-S、TT 系统的低压配电系统中,由于中性线断线、电气设备或线路发生单相接地故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移,中性线电位偏移过大将会烧毁单相用电设备,引起火灾,甚至会危及人身安全。
众所周知:中性线电位偏移引起单相线路过欠电压主要是由低压配电系统的中性线(N 线)断线故障等原因产生的,因此,过欠电压何时发生又何时排除,对终端用户是不可预知的,若手动复位,对户内无人或老幼病残的用户既不方便也不安全,并且会把危险电压送入终端线路造成电气事故。
根据《民用建筑电气设计规范》的相关规定,本公司研制开发了自复式过欠电压保护器。
保护器具有线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。
适用范围用于单相交流电压220V,频率50Hz,额定工作电流63A 及以下的用户或负载。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
特性1、 单相线路发生过欠电压时切断线路,单相线路电压恢复正常经延时后自动复 位接通线路无需人工操作。
2、线路出现瞬态或暂态过电压时,保护器不产生误动作。
3、线路由于接点不实等故障出现电压不稳或突然断电又突然来电时,保护器不 接通线路。
4、线路故障电压为最高时,保护器自身不会被损坏。
5、保护器呈反时限动作特性,动作时间≤1s。
6、电压保护范围:0~450V。
7、耐受冲击电压:4kV(符合Ⅲ类电器的安全标准)。
8、保护器有红、绿色发光二极管指示工作状态,绿色―正常电压指示,红色-延时或故障指示。

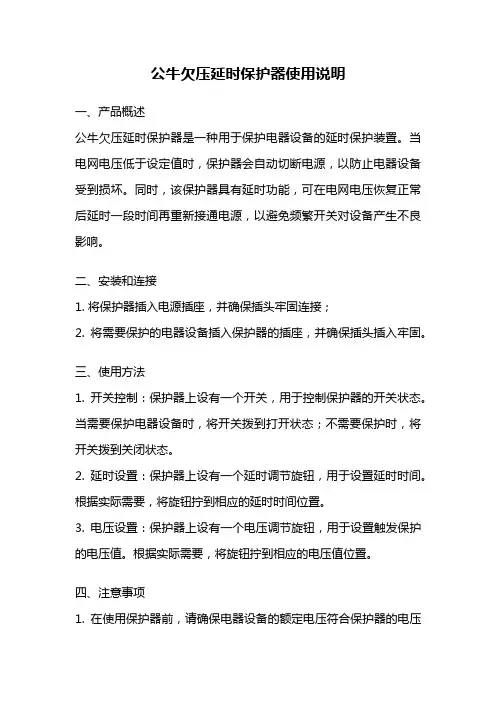

公牛欠压延时保护器使用说明一、产品概述公牛欠压延时保护器是一种用于保护电器设备的延时保护装置。
当电网电压低于设定值时,保护器会自动切断电源,以防止电器设备受到损坏。
同时,该保护器具有延时功能,可在电网电压恢复正常后延时一段时间再重新接通电源,以避免频繁开关对设备产生不良影响。
二、安装和连接1. 将保护器插入电源插座,并确保插头牢固连接;2. 将需要保护的电器设备插入保护器的插座,并确保插头插入牢固。
三、使用方法1. 开关控制:保护器上设有一个开关,用于控制保护器的开关状态。
当需要保护电器设备时,将开关拨到打开状态;不需要保护时,将开关拨到关闭状态。
2. 延时设置:保护器上设有一个延时调节旋钮,用于设置延时时间。
根据实际需要,将旋钮拧到相应的延时时间位置。
3. 电压设置:保护器上设有一个电压调节旋钮,用于设置触发保护的电压值。
根据实际需要,将旋钮拧到相应的电压值位置。
四、注意事项1. 在使用保护器前,请确保电器设备的额定电压符合保护器的电压范围。
2. 请勿在潮湿或有水的环境中使用保护器,以防触电危险。
3. 请勿将保护器插入过载的电源插座,以免造成过载损坏。
4. 请勿私自拆卸保护器,以免影响正常使用或引发安全隐患。
5. 如需清洁保护器,应先将插头拔出电源插座,然后使用干布轻轻擦拭表面污垢。
6. 如发现保护器存在异常情况(如发热、冒烟等),应立即停止使用并与售后服务联系。
五、故障排除1. 保护器无法接通电源:请检查电源插座是否正常,保护器是否插入牢固。
2. 保护器无法保护电器设备:请检查延时时间和电压设置是否正确,电器设备是否符合保护器的额定电压范围。
六、常见问题解答1. 保护器能否同时保护多个电器设备?答:可以,只需将多个电器设备插入保护器的插座即可。
2. 保护器的延时时间是否可调?答:是的,通过旋钮可以自由调节延时时间。
3. 保护器是否具有过载保护功能?答:不是的,保护器仅具有欠压保护功能,请勿使用过载电器设备。
过⽋压保护器是什么?都有哪些作⽤?什么是过⽋压保护器?国家规定单相220V的供电误差不得⼤于220V的正负百分之10,也就是当220V过⾼于242V,叫过压;低于198V,叫⽋压。
在单相220V的⽤电中,220V突升到380V或440V的超⾼电压,叫超压;当电⽹电压出现突变超压、过压、⽋压时能智能⾃动快速切断电源的器件叫过⽋压保护器。
概述:概述所有的电器在使⽤时就怕电⽹电压过⾼过低,不论⼯业设备还是家⽤电器都有⼀个额定电压,电压范围通常规定为170V-240V(可以在电器设备的铭牌或说明书上看到)。
如果超出这个电压就超出了电器的绝缘强度和耐压值,电器会因此发热、击穿⽽烧坏甚⾄起⽕。
⽬前由于零线⽼化和⽤电超负荷导致零线断掉、设备⽼化、技术故障、⼈为故障、⾃然灾害、停电再来电等原因引起的电压不稳、电压过⾼过低导致⼤⽚区⼤量电器被烧坏、烧毁的情况不断发⽣,⼈们损失惨重,索赔⽆门,劳民伤财的事接踵⽽⾄,应加设益民过⽋压保护器(⼜名⾃恢复式过⽋压保护器、⾃复式过⽋压保护器、⾃动重合闸过⽋压保护器、电器保护器),以防⽌电⽓⽕。
灾,保护⽣命财产安全。
以往的及现在正在使⽤的配电箱⽆超压、过压、⽋压、短路等保护功能,电压过⾼、烧坏电器、在所难免。
在家电下乡、居民⽤电器⽇益剧增的今天,终端供电设施(变压器、电线的承载能⼒)不变以及越来越恶劣的⾃然环境和⽤电环境导致⼤⽚区⼤量烧坏电器的情况在全国各地每天都有发⽣,⼀旦发⽣,损失惨重,索赔⽆门,劳民伤财的事接踵⽽⾄......过⽋压保护器的过⽋压保护器的作⽤:1、安全、科学、智能⽤电的保证,能保证电器不被电⽹电压或输⼊电源异常⽽烧坏、烧毁、起⽕等,有效地保护了⽣命财产安全。
2、多重保护,⾼电压时⾃⾝保护,低电压时稳定⼯作;动作电压、开机延时时间精准,执⾏响应速度快;可显⽰实时电压;可根据不同电器的额定电压来任意更改数据;可设置为停电再来电和跳闸断电保护后⾃动开启或⼈⼯⼿动开启;可设置合闸延时时间;可⼀键恢复出⼚设置;可本机测试跳闸、合闸、⾃动、⼿动、延时等;可直接接⼊380V相线进⾏⾼压测试。

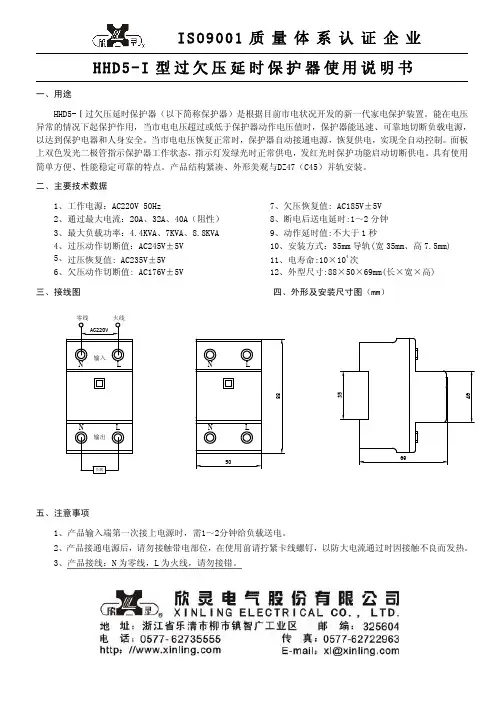

一、用途HHD5-Ⅰ过欠压延时保护器(以下简称保护器)是根据目前市电状况开发的新一代家电保护装置。
能在电压异常的情况下起保护作用,当市电电压超过或低于保护器动作电压值时,保护器能迅速、可靠地切断负载电源,以达到保护电器和人身安全。
当市电电压恢复正常时,保护器自动接通电源,恢复供电,实现全自动控制。
面板上双色发光二极管指示保护器工作状态,指示灯发绿光时正常供电,发红光时保护功能启动切断供电。
具有使用简单方便、性能稳定可靠的特点。
产品结构紧凑、外形美观与DZ47(C45)并轨安装。
二、主要技术数据1、工作电源:AC220V 50Hz7、欠压恢复值: AC185V ±5V 2、通过最大电流:20A 、32A 、40A (阻性) 8、断电后送电延时:1~2分钟 3、最大负载功率:4.4KVA 、7KVA 、8.8KVA 9、动作延时值:不大于1秒4、过压动作切断值:AC245V ±5V 10、安装方式:35mm 导轨(宽35mm 、高7.5mm)5、过压恢复值: AC235V ±5V 11、电寿命:10×104次6、欠压动作切断值: AC176V ±5V12、外型尺寸:88×50×69mm(长×宽×高) 三、接线图 四、外形及安装尺寸图(mm )五、注意事项1、产品输入端第一次接上电源时,需1~2分钟给负载送电。
2、产品接通电源后,请勿接触带电部位,在使用前请拧紧卡线螺钉,以防大电流通过时因接触不良而发热。
3、产品接线:N 为零线,L 为火线,请勿接错。
H H D 5-I 型过欠压延时保护器使用说明书I S O 9001质量体系认证企业。

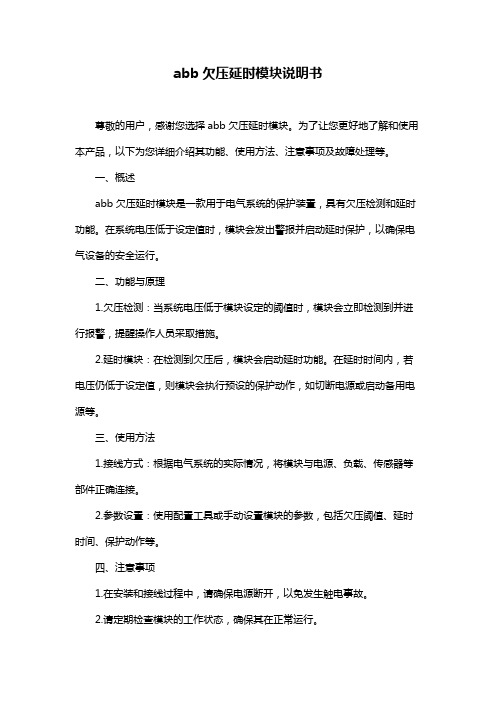

abb欠压延时模块说明书尊敬的用户,感谢您选择abb欠压延时模块。
为了让您更好地了解和使用本产品,以下为您详细介绍其功能、使用方法、注意事项及故障处理等。
一、概述abb欠压延时模块是一款用于电气系统的保护装置,具有欠压检测和延时功能。
在系统电压低于设定值时,模块会发出警报并启动延时保护,以确保电气设备的安全运行。
二、功能与原理1.欠压检测:当系统电压低于模块设定的阈值时,模块会立即检测到并进行报警,提醒操作人员采取措施。
2.延时模块:在检测到欠压后,模块会启动延时功能。
在延时时间内,若电压仍低于设定值,则模块会执行预设的保护动作,如切断电源或启动备用电源等。
三、使用方法1.接线方式:根据电气系统的实际情况,将模块与电源、负载、传感器等部件正确连接。
2.参数设置:使用配置工具或手动设置模块的参数,包括欠压阈值、延时时间、保护动作等。
四、注意事项1.在安装和接线过程中,请确保电源断开,以免发生触电事故。
2.请定期检查模块的工作状态,确保其在正常运行。
3.避免模块受潮、受热、受冻,确保其在适宜的环境中工作。
4.不要擅自修改模块内部电路,以免影响其性能和寿命。
五、故障处理1.若模块报警,首先检查电源电压是否正常,如不正常,及时处理电源故障。
2.若模块无法正常启动或执行保护动作,检查模块接线是否良好,参数设置是否正确。
3.如仍无法解决问题,请联系abb售后服务人员协助处理。
六、产品优势abb欠压延时模块具有以下优势:1.高度集成,体积小巧,便于安装。
2.采用高性能传感器,检测精度高。
3.模块参数可通过配置工具或手动设置,方便实用。
4.模块具有较强的抗干扰能力,适应各种恶劣环境。
5.产品品质可靠,寿命长,降低维修成本。
希望以上内容能为您在使用abb欠压延时模块过程中提供有益的帮助。
如有任何疑问,请随时与我们联系。
过压、欠压保护插座上传者:爱情_迟到浏览次数:1401这里介绍一个家用电器保护插座,当市电电压超过220V或低于170V时,它会自动切断电源停止对外供电,保护家用电器免遭电源电压突变而损坏。
电路原理:过压、欠压保护插座电路好下图:电路由电源取样、控制两部分组成。
电源控制电路由或非门A-C组成,或非门的逻辑关系是:当输入端全部为“0”时,输出才为“1”;输入端任何一端有“1”输入时,输出即为“0”。
此关系可简化为“见1出0,全0为1”。
掌握了这个逻辑关系就能分析或非门电路了。
输入交流电经变压器T降压,二极管VD1-VD4桥式整流,电容C1滤波变成较平滑的直流电,供给整机使用。
但C1两端电压是未经稳压的,其电压高低将随电源电压波动而波动,R1、RP1和C2组成欠压取样电路,R2、RP2和C3组成过压取样电路,R3、VD5和C4组成稳压电路,输出12V稳定电压供集成块和三极管VT用电。
当电源电压低于170V时,RP1输出取样电压较低,使或非门A输入端8、9脚为低电平“0”,故输出端10脚为“1”,或非门B输出端4脚为“0”,或非门C输出端3脚为“1”,VT饱和导通,继电器K得电吸合,它控制的常闭接点K打开,插座X就停止对外送电,从而起到了压保护作用。
如果市电电压超过240V,则RP2取样电压较高,使或非门B一个输入端即6脚为高电平“1”,所以输出端4脚为“0”,或非门C输出端3脚也就输出高电平“1”,VT饱和导通,K吸合其常闭接点打开,插座X也停止对外送电,实现了过压保护。
发光二极管LED为保护指示灯,当继电器K吸合时,它随之通电发光,表示此时电源电压已超出正常范围,插座X处于保护状态停止对外送电。
元器件选择:或非门A-C可用一块2输入端四或非门CD4001集成电路,它内部集成了4个2输入端或非门,电路采用14脚双列直插式塑封包装。
电路中另一个不用的或非门的两输入端都接电源正极或电源负极,不得悬空,否则易受外电场干扰造成逻辑电平混乱。
负荷开关、断路器、隔离开关三者的特点1. 负荷开关负荷开关是一种用于控制电路中负荷的开关装置,主要用于切断和连接电气设备的电路。
它具有以下特点:•控制电流小:负荷开关通常用于低电流电路中,其额定电流一般在几十安培以下。
•结构简单:负荷开关通常采用机械式结构,由可动接点和固定接点组成。
通过手动或自动操作,实现电路的开关控制。
•易于安装和维护:负荷开关通常安装在电气设备上,可以方便地进行检修和更换。
其操作方式也简单,通常只需按下开关即可实现电路的控制。
•成本较低:由于负荷开关的结构简单,材料成本相对较低,所以价格相对较为经济实惠。
•功能相对简单:负荷开关通常只能实现电路的开关控制,无法提供过载保护或短路保护等功能。
2. 断路器断路器是一种用于保护电路和电气设备的开关装置,主要用于切断电路中的过载电流和短路故障。
它具有以下特点:•能够提供过载保护和短路保护:断路器具备过载保护和短路保护功能,当电路中的电流超过额定值或发生短路故障时,断路器能够快速切断电路,防止设备受损。
•额定电流范围广:断路器的额定电流范围相对较广,可以覆盖几十安培到几千安培的电流范围,适用于不同规格的电气设备和电路。
•可重复使用:与保险丝等一次性保护装置不同,断路器具有可重复使用的特性,断路后可以通过手动或自动操作将其再次闭合,继续供电。
•功能丰富:断路器通常具备过载保护、短路保护、欠压保护、过压保护、漏电保护等多种功能,保护电气设备免受各种电气故障的影响。
•检测和显示功能:一些断路器具备电流检测和显示功能,可以实时监测电路中的电流大小,并通过指示灯或显示屏显示相关信息。
3. 隔离开关隔离开关是一种用于隔离电路和电气设备的开关装置,主要用于切断电气设备与电源之间的电路,确保设备处于安全状态。
它具有以下特点:•良好的隔离性能:隔离开关能够有效地切断电气设备与电源之间的电路,实现电气设备与外部环境的完全隔离,确保人员和设备的安全。
•高额定电流和额定电压:隔离开关的额定电流和额定电压通常较高,能够适应电力系统中较大功率设备的需求。
稳压电源的欠压、过压保护设计摘要:稳压电源(stabilized voltage supply)是能为负载提供稳定的交流电或直流电的电子装置,包括交流稳压电源和直流稳压电源两大类。
当电网电压或负载出现瞬间波动时,稳压电源会以10-30ms的响应速度对电压幅值进行补偿,使其稳定在±2%以内。
本文以轨道车辆上电气系统稳压电源的应用为出发点,设计了具有过电压和欠电压保护,并带有延时控制的串联型稳压电源进行分析。
关键词:过压保护;欠压保护;稳压电源;延时控制1 概述稳压电源的输出电压相对稳定,它与人们的日常生活密切相连。
本次设计的稳压电源主要由整流滤波电路、串联稳压电路、过压保护电路及欠压保护电路四部分组成。
2 整流滤波电路2.1 单相桥式整流电路整流电路是利用二极管的单向导电性,将交流电变为单向脉动的直流电。
本次设计用四只二极管组成桥式整流电路。
为简化分析,二极管采用理想模型,即当二极管受到正向电压作用时,将其作为短路处理;当受到反向电压作用时,将其作为开路处理。
2.2 滤波电路经整流后的输出电压除了含有直流分量外,还含有较大的谐波分量,这些谐波分量总称为纹波。
为了滤去整流输出中的交流分量,减少纹波,以便得到较平滑的直流输出,必须采用滤波电路。
其中电容滤波电路主要利用电容两端电压不能突变的特性,使负载电压波形平滑,故电容应与负载并联。
3 串联稳压电路串联型稳压电路的工作原理是将输出电压的变化通过取样电路反映出来,并与基准电压进行比较,将比较结果放大后,送到调整管去控制输出电压,从而得到稳定的输出电压。
3.1 电路组成带有放大环节的串联型稳压电路的原路图(见图1),它由以下几部分组成:取样环节、基准电压、比较放大环节、调整环节。
3.1.1 取样环节。
由R4、R5、RP组成的分压电路构成,它将输出电压Uo分出一部分作为取样电压UF,送到比较放大环节。
3.1.2 基准电压。
由稳压二极管VD5和电阻R3构成的稳压电路组成,它为电路提供一个稳定的基准电压UZ,作为调整、比较的标准。
具有延时功能的过压和欠压保护装置
本实用新型的技术方案如下:具有延时功能的过压和欠压保护装置,包括电源电路,或门输出单元,延时输出单元,电源开关单元,其中,电源电路用于给检测单元提供电源和参考电压,或门输出单元用于接收高电平信号并传输到所述延时输出单元,电源开关单元用于实现电路的断开或接通;其特征在于:还包括两组独立的分别检测过压和欠压的过压检测单元和欠压检测单元,用于对所述电源输入电平进行判定输出高电平信号。
所述的具有延时功能的过压和欠压保护装置,其中,所述的过压检测单元包括放大器A1和二极管D2,所述欠压检测装置包括放大器A2和二极管D2,二极管D2为双二极管;所述放大器A1的正向输入端分别串联电阻R6、R5和R4后接所述电源电路V A端,所述放大器A2的负向输入端分别串联R9、R8和R7后接所述可控硅Q1一端,所述放大器A1的负向输入端和所述放大器A2的正向输入端相连接并接入所述参考电压,所述放大器A1、A2的输出端分别与双二极管D2正极相连,双二极管D2的负端通过R13与所述或门输出单元中放大器A3的正极相连。
所述或门输出单元包括R13、固定电容C4、R14、放大器A3,放大器A3的负极端通过二极管D3与延时输出单元中放大器A4的正极端相连。
所述的延时输出单元包括R15、充电电容C5、放大器A4,所述R15一端与所述电源电路VCC端相连,另一端与所述充电电容C5的一端相连并共同接入放大器A4的正极端,充电电源C5的另一端接地,放大器的输出端通过R16连接电源开关单元。
所述电源开关单元包括固定电容C6、R17和可控硅Q1,固定电容C5和R17的一端组成连线与可控硅Q1输出端相连并接地,固定电容C5和R17的一端组成连线接地,可控硅Q1另一端与欠压保护装置一端相连。
1、有的漏电保护装置带有过载、过压、欠压和缺相保护功能。
(1.0分)正确答案:对2、为保证安全,在选择漏电保护器时,选择的额定动作电流越小越好。
(1.0分)正确答案:错3、雨天穿用的胶鞋,在进行电工作业时也可暂作绝缘鞋使用。
(1.0分)正确答案:错4、电伤伤害多见于机体的外部,往往在机体表面留下伤痕。
(1.0分)正确答案:对5、水压试验的主要目的,是检查受压元件的强度。
同时也可以通过水在局部地方的渗透等发现潜在的局部缺陷。
(1.0分)正确答案:对6、在封闭空间内实施焊接及切割时,气瓶及焊接电源可以放置在封闭的空间内。
(1.0分)正确答案:错7、制造锅炉与压力容器受压元件的材料要求具有较好的塑性。
(1.0分)正确答案:对8、管道系统进行吹扫时,不需要设置禁区。
(1.0分)正确答案:错9、处理易凝固、易沉积的危险性物料时,设备和管道不需要有防止堵塞和便于疏通的措施。
(1.0分)正确答案:错10、化工系统卸压要缓慢由高压降至低压,应注意压力不得降至零,更不能造成负压,一般要求系统内保持微弱正压。
(1.0分)正确答案:对11、化学品安全技术说明书中“消防措施”一项主要标识化学品物理和化学危险性,合适的灭火介质。
不合适的灭火介质可不用说明。
(1.0分)正确答案:错12、混合物中可燃物浓度低于下限时因含有过量的空气,空气的冷却作用会阻止火焰的蔓延。
(1.0分)正确答案:对13、限制火灾扩散与蔓延是防火防爆的主要原则之一。
(1.0分)正确答案:对14、容器内的液体过热气化引起的爆炸现象为化学性爆炸。
(1.0分)正确答案:错15、生产经营单位发生事故后,应当及时启动应急预案,组织有关力量进行救援,不必将事故信息及应急预案启动情况报告安全生产监督管理部门和其他负有安全生产监督管理职责的部门。
(1.0分)正确答案:错16、生产经营单位,将生产经营项目、场所、设备发包出租的,承包、承租单位的事故隐患排查治理自行负责。

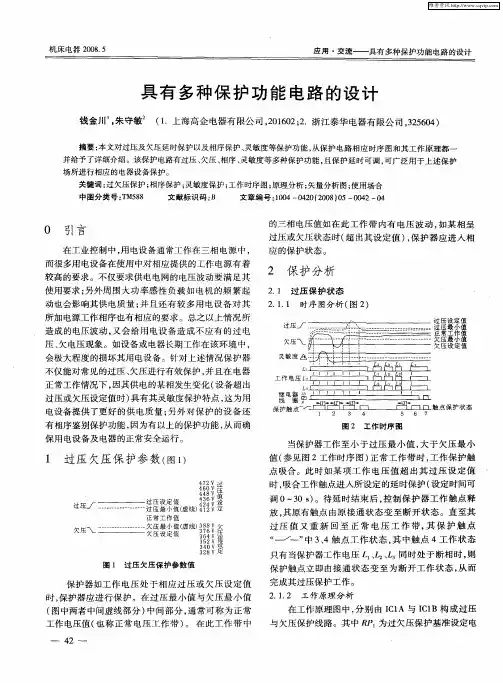

ISO9001质量体系认证企业HHD5-G过压、欠压、断相、相序保护器(以下简称保护器),与交流接触器等开关电器组成保护电路,对不可逆转三相交流电动机及传输设备(如水泵、风机、传送带、空压机、馈电线路)中可能出现的过压、欠压、断相、相序错接等故障进行有效的保护。
保护器广泛用于工业、农业、服务业中使用三相交流50Hz,电压380V低压配电系统。
保护器相序认定后,因更改或维修与原认定相序错接时;供电线路出现断相时;供电电网出现过电压或欠电压时;保护器均可分断主电路电源,从而达到保护设备及人身安全的目的。
保护器采用先进的电压检测原理,主要元器件选用优质的进口集成电路,具有性能可靠、故障指示、抗干扰能力强、体积小、安装使用方便等特点,而且不受被保护设备功率大小的影响。
二、正常工作条件和安装条件1. 正常工件条件周围空气温度上限不超过+40℃,周围空气温度的下限为-5℃。
2. 安装地点的海拔不超过2000m。
3. 大气条件a. 湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
b. 污染等级:保护器的污染等级3(有导电污染或由于凝露使干燥的非导电性污染变为导电性)。
4. 安装条件a. 安装方式:1) 螺钉固定安装;2) 35mm标准导轨安装。
b. 厂家推荐保护器垂直于地面安装,以便于控制操作。
其它任意安装角度不会对正常使用产生任何影响。
三、外形及安装尺寸(见图1)四、主要技术参数1. 电源电压范围:交流50Hz,三相300V~460V。
2. 过电压保护:380V~460V可调,延时0.5s~5s可调。
3. 欠电压保护300V~380V可调,延时1s~10s可调。
4. 断相与相序保护动作时间≤0.2s。
5. 机械寿命:1×106次。
6. 电寿命:1×105次。
7. 触点容量:AC220V 5A(阻性负载)8. 功耗:不大于2W五、使用说明1. 相序与断相保护按接线图(图2)的接线方法,将保护器接入电源控制回路即可起到保护作用。
空压机电路继电器采用面板式安装,高雅、亮丽的外观,为低压电控装置提升档次。
空压机电路继电器(又称三相电源监视器、相序保护器、过欠压保护器等)主要用于交流380V(400V)、440V(460V)、660V等电压级别的各种故障检测,对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提于事故后分析故障原因,便于排除故障。
安装方式:采用96×96标准尺寸面板,方便用户施工安装。
复位方式:相序、缺相故障手动复位;不平衡、过欠压故障自动复位,也可按复位键手动复位。
断电后故障锁存功能。
JL-410空压机电路继电器功能选型空压机电路继电器按功能的组合分以下四个系列,每个系列都有不同电压等级的产品。
●表示具有该功能 ○表示不具有该功能空压机电路继电器不同电压等级的产品选型产品选型举例1. 如用户需要全部保护功能(过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护),使用于380V 电压,那所选择的空压机电路继电器产品型号,应该为JL-410。
2. 如用户只需要相序保护,缺相保护两种功能,使用于煤矿660V 的电压,那所选的空压机电路继电器产品型号应该为JL-411-60。
JL-410空压机电路继电器功能描述:1、过压保护:当电网电压大于设定值时启动该项保护功能,动作门限值设定范围OFF-390-490V ,动作方式为定时限,动作时间设置范围0.1-25s 。
保护动作后电网电压恢复到小于设定值10V 以上时,保护器自动复位,也可按复位键手动复位。
用户可选择是否启用该项保护功能。
2、欠压保护:当电网电压小于设定值时启动该项保护功能,动作门限值设定范围300-370V-OFF ,动作方式为定时限,动作时间设置范围0.1-25s 。
保护动作后电网电压恢复到大于设定值10V 以上时,保护器自动复位,也可按复位键手动复位。
用户可选择是否启用该项保护功能。
3、三相电压不平衡保护:当电网电压三相不平衡度大于设定值时启动该项保护功能,不平衡度动作门限值设定范围OFF-5-30%,动作方式为定时限,动作时间设置范围1-25s 。
JKFY系列低压智能补偿控制器技术与操作说明书V-1.00深圳市粤能通科技开发有限公司一、系统概述JKFY系列低压无功补偿智能控制器以高速微处理器为控制核心,其功能强大、抗干扰能力强、运算速度快,产品采用贴片工艺制造。
产品质量可靠,其通过与并联电容器装置配套,控制补偿电容器自动投切,以提高功率因数,提高电力变压器的利用效率,降低线损,改善电压质量。
控制器以电压(U)或无功功率(PF)为控制物理量(根据用户需求可灵活选择),可满足不同用户的需求。
当控制物理量为无功功率(PF)时,可根据实时的无功需量,进行电容器组的最佳匹配投切,使补偿效果达到最佳状态。
确保系统稳定、无投切振荡、无补偿呆区。
当控制物理量为电压(U)时,能根据当地的电压高低自动投切电容器组以调节电压。
二、技术参数▓工作电压:交流200V~240V▓额定频率:50Hz▓取样电压:AC220V ±20% 三相四▓取样电流:0~5A三相四线 (总进线电流互感器二次侧)▓控制输出:12路+12V电平输出(JKFY1D12F/JKFY-2D21F); 继电器空接点输出(JKFY1D12J)▓控制对象:控制复合开关、晶闸管电子开关JKFY1D12F/JKFY-2D21F) 接触器(JKFY1D12J)▓电容组合方式:12路任意设置;▓电容器容量设置:0kvar~200 kvar 级差1▓CT变比比值设置:10~600 级差 1▓控制延时:0~600S三、环境条件▓环境温度:-40℃ ~ +85℃;▓相对温度:25℃时小于90%;▓大气压力:79.5kPa ~ 106.0kPa(海拔2000m及以下)。
四、功能特性4.1控制功能※ 当以电压为控制物理量时▓实测电压处于电压上下限之间时控制器维持现状不动作。
▓实测电压高于电压上限时,延时开始计时,当延时大于预先设定值时,控制器发出切电容器命令。
▓实测电压低于电压下限时,延时开始计时,当延时大于预先设定值时,控制器发出投电容器命令。
