过欠压继电器

过欠压保护器工作原理全文共四篇示例，供读者参考第一篇示例：过欠压保护器是一种常用的电气设备，在电力系统中起到了非常重要的作用。

它的主要作用是在电路电压过高或过低时能够及时地切断电路，从而避免对设备和人员造成损害。

接下来我们来探讨一下过欠压保护器的工作原理。

过欠压保护器工作原理的核心是基于电路中的电压监测。

过欠压保护器通常会通过连接到电路中的电压传感器或变压器来监测电路的电压情况。

当电路电压超过设定的上限值或低于设定的下限值时，保护器会发出信号并切断电路，以保护设备不受损坏。

过欠压保护器在工作时会根据电路的电压情况进行反应，通常可以分为两种情况：1. 过压保护：当电路电压超过设定的上限值时，过欠压保护器会立即切断电路，防止设备过载或损坏。

过压保护的设定值通常根据设备的额定电压来确定，一旦电压超过该值，保护器就会启动。

需要注意的是，过欠压保护器的设定参数需要根据具体的电路情况和设备要求来确定。

一般来说，过欠压保护器的动作时间要尽可能短，以减小设备受损的可能性。

还需要考虑到电路的稳定性和可靠性，保护器的灵敏度也要适当调整。

过欠压保护器通常会配备一些辅助功能，比如告警功能或远程监控功能。

当保护器发出告警信号时，电气人员可以及时采取措施处理，以防止事故发生。

远程监控功能可以让操作人员随时监控电路的电压情况，确保设备运行正常。

过欠压保护器是一种非常重要的电气设备，它能够有效地保护设备免受电压波动的影响。

了解过欠压保护器的工作原理对于正确使用和维护电力系统至关重要，希望以上介绍对您有所帮助。

【本文共XXX 字】感谢您的阅读！第二篇示例：过欠压保护器是一种电气元件，用于保护电气设备或系统免受过电压或欠压的影响。

它通过监测电气系统的电压变化，在电压超出设定范围时自动切断电路，以避免设备受损或事故发生。

本文将深入探讨过欠压保护器的工作原理及其在实际应用中的作用。

一、过欠压保护器的分类过欠压保护器通常分为过压保护器和欠压保护器两种类型。

失压保护继电器采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。

相序保护器、过欠压保护器等）主要用于交流50/60Hz，400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。

断电后故障锁存功能。

JL-410失压保护继电器功能选型失压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。

●表示具有该功能 ○表示不具有该功能失压保护继电器不同电压等级的产品选型产品选型举例1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V 电压，那所选择的失压保护继电器产品型号，应该为JL-410。

2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的失压保护继电器产品型号应该为JL-411-60。

JL-410失压保护继电器功能描述：1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作方式为定时限，动作时间设置范围0.1-25s 。

保护动作后电网电压恢复到小于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。

用户可选择是否启用该项保护功能。

2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作方式为定时限，动作时间设置范围0.1-25s 。

保护动作后电网电压恢复到大于设定值10V 以上时，保护器自动复位，也可按复位键手动复位。

用户可选择是否启用该项保护功能。

3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。

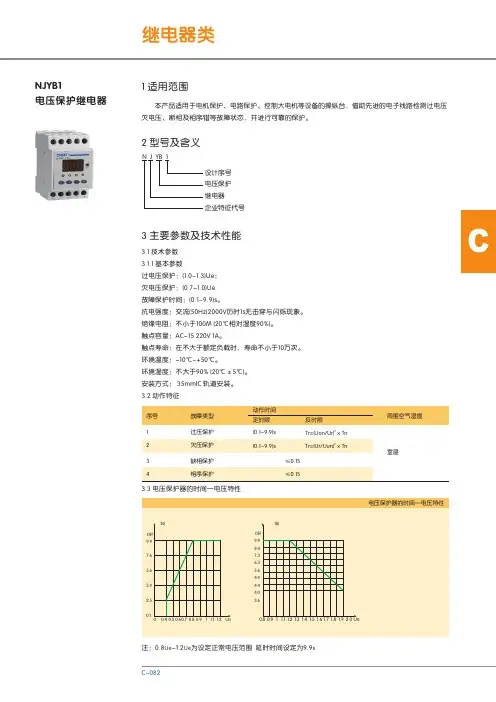

欠压继电器说明书欠压继电器概述JL-400欠压继电器是为传统的模拟电子式相序保护器更新换代而专门设计的三相四线制的电源保护装置。

是一种多功能三相电源系统或三相用电设备的监测和保护仪器。

采用集成度高的微处理器，使装置具有简洁，精巧，使用方便，抗干扰能力强，高可靠性的特点。

本产品集三相电压显示、过电压保护、欠电压保护、断相保护、三相电压不平衡保护、错相保护、零线断线保护于一体。

显示采用高清晰超宽温中文液晶屏幕，具有功能齐全，性能稳定，显示直观、操作简便的特点。

JL-400电源保护继电器适用于柜内安装的配电系统保护，如：配电柜、配电箱、电控箱、机床等设备。

可以替代西门子、施耐德、佳乐和欧姆龙等同类产品。

不但具有优越的性能，更具有超高的性价比。

欠压继电器功能特点高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三相数字电压表的功能。

宽电源频率：能适用于45～65HZ，保证全球通用（不能使用于变频器输出回路）。

宽电源电压：能适用于相电压150～300V（线电压260～520V），使欠压继电器的规格大为减少，便于用户选用，同时可减少大量的备件资金。

高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作。

零线断线保护：采用独创的技术方案，双重保护危害极大的零线断线故障。

独立的常开、常闭输出：采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。

直观显示：采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时提示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。

故障记录：采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询，可记忆最近三次故障信息。

输出过压保护电路当用户在使用电源模块时，可能会由于某种原因，造成模块输出电压升高，为了保护用户电路板上的器件不被损坏，当模块的输出电压高于一定值时，模块必须封锁脉冲，阻止输出电压的继续上升。

D320产生一个5.1V电压基准送至运放U301反相输入端，R330、R334、R336用于检测输出电压、检测电压值送至运放U301同相输入端。

输出电压没有达到过压保护点时，运放U301 5脚的电压小于6脚的电压，运放输出为低电平，输出正常。

输出电压Vo升高到设定检测点电压时，电阻R336、R334、R330检测的分压比送入运放U301的5脚，此时5脚电压高于6脚电压，运放U301输出高电平，封闭控制芯片PWM信号，模块输出电压为零。

过流保护电路实例（1）图2.过流保护电路实例工作原理T2采集模块原边开关管的输入电流，采样电流经取样电阻R18转换成电压信号，再经两路开关二极管（D6）整流形成两路控制信号。

一路峰值信号去控制38C43的3脚；另一路准峰值电平进入38C43 EA的反相输入端2脚。

采用CT作电流采样的好处是采样电路功耗小，采样电路灵活，CT可以放置在MOSFET开关管的D极或S极，也可以串联于主变压器原边的Vin+端。

缺点是电路稍复杂，体积大，CT存在大占空比时不能有效复位的问题。

CT采样一般用于中大功率的模块。

3843PWM芯片介绍图3.3843芯片内部结构图芯片工作原理虚线所框部分为38C43芯片内置的误差放大器和电流放大器。

误差放大器的输出经过内部分压后（被钳位到1V），进入电流放大器的反相输入端，与电流采样信号比较后进入PWM产生电路。

最终在芯片的6脚输出PWM信号。

在这里，误差放大器被用来作OCP保护，电流控制放大器I/A作峰值电流限流保护。

误差放大器E/A用于准峰值限流。

当38C43反相输入端2脚的直流电平达到2.5V时，误差放大器E/A起作用，使38C43的6脚输出驱动信号占空比D减小，达到模块OCP之目的。

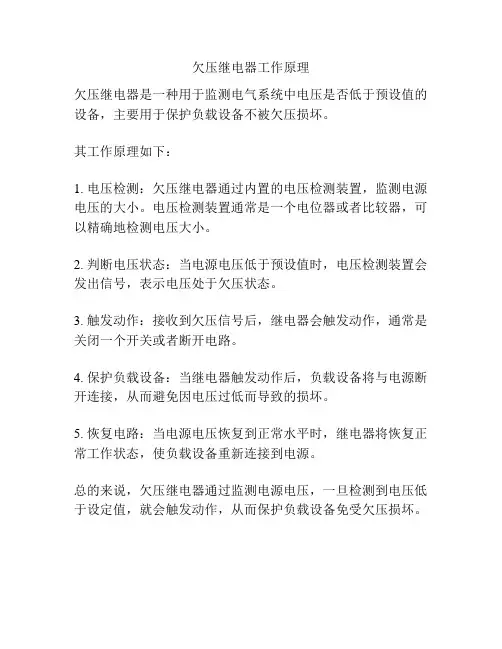

欠压继电器工作原理
欠压继电器是一种用于监测电气系统中电压是否低于预设值的设备，主要用于保护负载设备不被欠压损坏。

其工作原理如下：
1. 电压检测：欠压继电器通过内置的电压检测装置，监测电源电压的大小。

电压检测装置通常是一个电位器或者比较器，可以精确地检测电压大小。

2. 判断电压状态：当电源电压低于预设值时，电压检测装置会发出信号，表示电压处于欠压状态。

3. 触发动作：接收到欠压信号后，继电器会触发动作，通常是关闭一个开关或者断开电路。

4. 保护负载设备：当继电器触发动作后，负载设备将与电源断开连接，从而避免因电压过低而导致的损坏。

5. 恢复电路：当电源电压恢复到正常水平时，继电器将恢复正常工作状态，使负载设备重新连接到电源。

总的来说，欠压继电器通过监测电源电压，一旦检测到电压低于设定值，就会触发动作，从而保护负载设备免受欠压损坏。

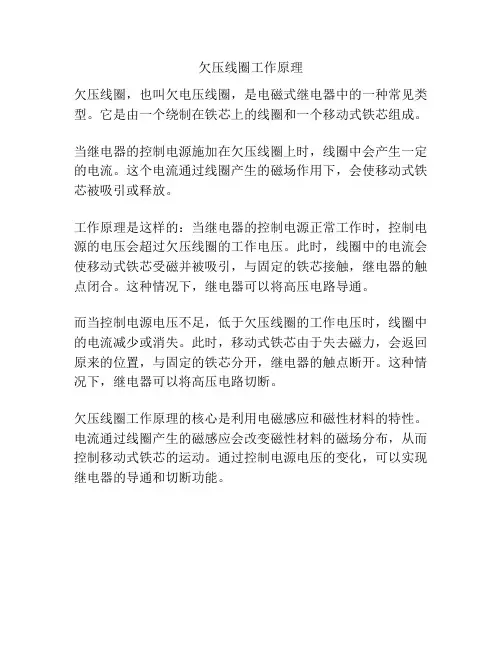

欠压线圈工作原理
欠压线圈，也叫欠电压线圈，是电磁式继电器中的一种常见类型。

它是由一个绕制在铁芯上的线圈和一个移动式铁芯组成。

当继电器的控制电源施加在欠压线圈上时，线圈中会产生一定的电流。

这个电流通过线圈产生的磁场作用下，会使移动式铁芯被吸引或释放。

工作原理是这样的：当继电器的控制电源正常工作时，控制电源的电压会超过欠压线圈的工作电压。

此时，线圈中的电流会使移动式铁芯受磁并被吸引，与固定的铁芯接触，继电器的触点闭合。

这种情况下，继电器可以将高压电路导通。

而当控制电源电压不足，低于欠压线圈的工作电压时，线圈中的电流减少或消失。

此时，移动式铁芯由于失去磁力，会返回原来的位置，与固定的铁芯分开，继电器的触点断开。

这种情况下，继电器可以将高压电路切断。

欠压线圈工作原理的核心是利用电磁感应和磁性材料的特性。

电流通过线圈产生的磁感应会改变磁性材料的磁场分布，从而控制移动式铁芯的运动。

通过控制电源电压的变化，可以实现继电器的导通和切断功能。

电器开关原理剖析：开关的过压保护与欠压保护电器开关是电路中常见的一种控制元件，用于控制电路的通断。

在使用电器开关时，往往需要考虑到电路运行中可能出现的过压和欠压现象，以保护设备的使用安全。

首先，我们来了解一下什么是过压和欠压。

过压是指电路中电压超过额定电压的情况，这种情况下电器设备会受到过大的电压冲击，导致设备的损坏甚至是烧毁。

欠压则表示电路中电压低于额定电压，这种情况下电器设备可能无法正常工作，甚至无法启动。

为了防止过压和欠压对设备造成的损坏，电器开关通常具备过压保护和欠压保护功能。

在电器开关中实现过压保护的一种常见方法是采用过压保护器件，如过压维码二极管（TVS），它是一种能够在电压超过一定阈值时迅速变为导通状态的二极管。

当电路中出现过压时，过压维码二极管会迅速导通，形成一条低阻抗的通路，将过压电压引流到地，使电器设备所承受的电压保持在安全范围内，避免设备损坏。

除了过压保护器件外，还可以通过过压保护电路来实现过压保护。

过压保护电路通常由一个比较器、一个参考电压源和一个触发器组成。

比较器的作用是将输入电压与参考电压进行比较，当输入电压高于参考电压时，触发器会输出一个高电平信号，该信号通过继电器或其他元件断开电源电路，以达到过压保护的效果。

欠压保护的实现方法与过压保护类似，可以采用欠压保护器件或欠压保护电路。

欠压保护器件中的常见组件是欠压维码二极管（Zener Diode），它具有特定的击穿电压，当电路中电压低于该击穿电压时，欠压维码二极管会迅速导通，为设备提供必要的电压支持。

欠压保护电路的工作原理与过压保护电路类似，也是通过比较器、参考电压源和触发器的组合来实现。

当输入电压低于参考电压时，触发器的输出信号会断开电源电路，以实现欠压保护。

总之，电器开关的过压保护和欠压保护的实现都是通过特定的器件或电路组合来完成的。

这些保护措施能够有效地避免过高或过低的电压对电器设备的损坏，保障设备的安全运行。

在电器开关的选购和使用过程中，我们应该注意到这些保护功能，选择具备过压保护和欠压保护功能的开关，以提高电器设备的使用寿命和安全性。

安装方式：采用96×96标准尺寸面板，方便用户施工安装。

复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。

断电后故障锁存功能。

JL-410失压保护继电器功能选型失压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。

失压保护继电器不同电压等级的产品选型产品选型举例1.如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V电压，那所选择的失压保护继电器产品型号，应该为JL-410。

2.如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V的电压，那所选的失压保护继电器产品型号应该为JL-411-60。

JL-410失压保护继电器功能描述：1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V，动作方式为定时限，动作时间设置范围0.1-25s。

保护动作后电网电压恢复到小于设定值10V以上时，保护器自动复位，也可按复位键手动复位。

用户可选择是否启用该项保护功能。

2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF，动作方式为定时限，动作时间设置范围0.1-25s。

保护动作后电网电压恢复到大于设定值10V以上时，保护器自动复位，也可按复位键手动复位。

用户可选择是否启用该项保护功能。

3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s。

当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。

用户可选择是否启用该项保护功能。

三相电压不平衡度计算公式：A ——电压不平衡度%100maxminmax⨯-=U UU Amax U ——三相线电压中最大线电压值min U ——三相线电压中最小线电压值4、缺相保护：当电网电压三相不平衡度大于30%时启动该项保护功能，动作时间1s 。

电机常用的几种保护电机是工业生产中常用的设备之一，其正常运行对于生产效率和质量有着至关重要的影响。

为了保证电机的正常运行，需要对其进行保护。

下面将介绍电机常用的几种保护措施及其主要内容。

一、过载保护过载保护是指在电机运行时，当电机负载超过额定负载时，会产生过大的电流，可能会导致电机过热、烧毁等故障。

为了避免这种情况的发生，需要对电机进行过载保护。

常用的过载保护方法有热继电器保护、电子式保护等。

热继电器保护是通过测量电机的电流大小，当电流超过额定值时，热继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

二、短路保护短路保护是指在电机运行时，当电机内部出现短路故障时，会产生过大的电流，可能会导致电机烧毁等严重后果。

为了避免这种情况的发生，需要对电机进行短路保护。

常用的短路保护方法有熔断器保护、短路绕组保护等。

熔断器保护是通过在电路中加入熔断器，当电流超过额定值时，熔断器会自动熔断，从而保护电机。

短路绕组保护则是在电机中加入短路绕组，当电机出现短路故障时，短路绕组会自动断开电路，从而保护电机。

三、欠压保护欠压保护是指在电机运行时，当电源电压低于额定电压时，会导致电机无法正常工作，甚至会损坏电机。

为了避免这种情况的发生，需要对电机进行欠压保护。

常用的欠压保护方法有欠压继电器保护、电子式保护等。

欠压继电器保护是通过测量电源电压大小，当电源电压低于额定值时，欠压继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

四、过压保护过压保护是指在电机运行时，当电源电压高于额定电压时，会导致电机过热、烧毁等故障。

为了避免这种情况的发生，需要对电机进行过压保护。

常用的过压保护方法有过压继电器保护、电子式保护等。

过压继电器保护是通过测量电源电压大小，当电源电压高于额定值时，过压继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

电机保护的常用几种方法电机保护是工业生产中非常重要的一环，它能够有效地确保电机的正常运行，避免因过载、短路、欠压等问题而导致的电机损坏甚至事故发生。

为了实现电机保护的目标，我们可以采用多种方法和技术来保护电机。

在本文中，我将介绍电机保护的几种常用方法，并分享我的观点和理解。

一、过载保护过载是电机运行中最常见的故障之一。

过载保护的目标是在电机超过额定负载时及时停止电机运行，以防止电机发生过热并引起损坏。

常用的过载保护方法包括：1. 热继电器：热继电器是一种通过测量电机电流和时间来实现过载保护的装置。

它通过感应电流产生的热量来触发继电器，从而切断电路。

这种方法简单可靠，适用于大多数电机。

2. 温度传感器：温度传感器可以直接测量电机的温度，一旦温度超过预设值，就会触发保护装置，停止电机运行。

这种方法精确可靠，适用于对温度要求较高的场合。

二、短路保护短路是电气系统中常见的故障，特别是在电路中存在大电流时更容易发生。

为了保护电机免受短路故障的影响，可以采用以下方法：1. 熔断器：熔断器是一种能够在电路中断开电流的过载保护装置。

当电路中的电流超过额定值时，熔断器会熔断，从而切断电路。

这种方法简单可靠，常用于低压电路。

2. 断路器：断路器是一种能够在电路中断开电流的故障保护装置。

它可以根据电流大小和故障类型自动断开电路，避免短路电流对电机的损害。

这种方法适用范围广，可以用于高压电路。

三、欠压保护电机在电压过低的情况下运行，会导致电机转速下降，产生过大的负载，甚至无法正常运行。

为了保护电机免受欠压的影响，可以采用以下方法：1. 欠压继电器：欠压继电器可以通过感应电源电压的变化来判断电压是否低于额定值，并及时切断电路，保护电机不受损害。

这种方法简单可靠，适用于大多数电机。

2. 变压器保护：通过在电路中安装变压器，可以将电压升高或降低到合适的范围，从而保护电机免受欠压或过低电压的影响。

这种方法适用于对电压要求较高的场合。

JL-420欠压保护继电器说明书欠压保护继电器概述JL-420欠压保护继电器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420欠压保护继电器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

欠压保护继电器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

欠压保护继电器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的欠压保护继电器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420欠压保护继电器。

如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T欠压保护继电器。

欠压保护继电器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。

专利名称：高精度直流过欠压继电器专利类型：实用新型专利
发明人：齐顺祥,卢玉夫
申请号：CN90223726.8
申请日：19901120
公开号：CN2078052U
公开日：
19910529
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种直流继电器，特别是涉及一 种用于直流电路中过欠压监察直流继电器。

本实用 新型由机壳和机芯组成。

机芯由电阻构成的取样电 路，线性集成电路组成取样放大电路，二级稳压电路 及继电器构成。

本实用新型具有体积小，功率大，灵 敏度高，寿命长等优点，可广泛应用于各种直流回路 中监测母线电压。

申请人：新乡市东海配电设备厂
地址：453002 河南省新乡市建设东路
国籍：CN
代理机构：河南省专利代理中心
代理人：徐皂兰
更多信息请下载全文后查看。

TVR2000 series Phase Failure Relay(Over/under voltage,phase loss,phase reversal protector)1. Applicable rangeTVR2000 series phase failure relay is mainly used as a protector against the voltage unbalance, phase loss ,phase reversal,over voltage and under voltage of the motor with three phase,AC 50/60Hz,rated voltage 80 to 690V. The protector must be connected according to the offered drawing, generally it measures the value of the power supply. When the power supply is normal,the NO contact of the relay closes,the NC one opens,the green LED lights,when the power supply is suffering one or more abnormities,the NO contact opens,the NC one closes,and green LED turns off,the relative indicator LED lights.2. Protect Function1. V oltage unbalance (phase loss) protection: voltage unbalance is to say that negative sequence component is too high, generally speaking,1% voltage unbalance will bring 3%~11% current unbalance. Because the negative sequence component is fully changed into heat by not doing work, serious voltage unbalance will lead the motor to burn out, here, over load protection relay of the common devices can’t protect them in time. When the voltage is less than 70% of another two voltage, the protection relay acts(less than 1 sec. delay), while the rate is recovering, it returns to the normal status.Whether devices under protection is running or not, when one phase happens to loss, it is the extreme situation of three phase voltage unbalance, the rate of three-phase voltage unbalance is 100% when static phase loss, the rate is more than 5~20% when dynamic phase loss. Reverse electromotive force raised by motor running make the phase voltage not 0, it only can judge by measuring the rate of three-phase voltage unbalance to give protection. Once phase loss happen, the protector take action, normal green LED turn off, phase loss red LED lights, then relay discharges and doesn’t measure the failure of the phase loss and under voltage, the red LED(reversal) and theyellow LED(over/under voltage) may light at the same time.2. Phase reversal protection: when the L1, L2, and L3 are connected correctly, the green LED lights, the relay closes; However, if the sequence is wrong, the green LED turns off, the red LED(Reversal) lights, only need to change any two of L1, L2, L3 phases, the protection relay will cognize this phase sequence and work normally which own anti-wrong connection protection.3. Over/under voltage protection: The efficiency of the motor is the highest when it is working under rated voltage. When the supply voltage is too high, the free-load excitation current will increase, which will lead the descend of the efficiency and up the motor’s temperature; when the supply voltage is too low, the motor’s output power will descend, which will lead over load, and even stop the motor. The range of over/under voltage protection can’t be too low, or it will act frequently because of the voltage fluctuating of electronic net. Yellow LED lights when 3-phase voltage is over voltage or under voltage, but relay will drop out when after 8 seconds continuous over/under voltage, at the same time Green LED turns off.3. Technologic data1). The protection functions of the relay can’t be affected by current intensity of circuit or what is load; the relay could work for a long time under full capability and all kinds of climate. Power consumption is lower than 9V A@380V.2). This product measures up GB/T14048.1-2000, GB14048.5-2001 equivalent IEC60947-1:1999.3). The EMC of the product measures up the limits of methods of measurement of radio disturbance characteristics of GB4343-1995.4). The voltage of resistance to wave is 5000V AC, isolation is 4000V AC.5). Main circuit: rated voltage (under 3Φ690V AC, 50/60Hz)6). Auxiliary circuit (Output relay): 1SPDTDC 12：5A，24VDCAC 15：2.5A，250V ACDC 13：2.5A，24VDCGOLDAIR7). The area of insulated copp of PVC in main circuit. It can co thrum to ensure reliable connect 8). Outline and installation diInsert the relay into 35muse M2-M4 type screw to fixcopper wire is 1.0~2.5mm 2 that is used tog can connect to circuit with single copper w nnection when use soft wire. ion dimensions35mmTH Rail mounting directly. Under ot to fix.TVR2000-11/V3.0ed together with joining per wire, or needle-likeder other installation,GOLDAIR TVR2000-11/V3.0 4. Type selection and purchase dataType Rated voltage（VAC）Over voltage（VAC）Under voltage（VAC）Output specifications RemarksTVR2000-1 380 436±6 316±5Contact voltage:250VAC Contact current:2.5A StandardTVR2000-2 220 251±5 183±4TVR2000-3 440 504±9 370±8TVR2000-4 415 474±8 350±7TVR2000-5 400 456±7 335±6TVR2000-6 460 525±9 385±8TVR2000-9 480 548±9 402±8TVR2000-X Customized Customized CustomizedTVR2000-NQ 200~480 No over/under voltage protection, other protection functions are same as above. TVR2000-NQ（LL） 85~150 No over/under voltage protection, other protection functions are same as above. TVR2000-NQ（L） 160~260 No over/under voltage protection, other protection functions are same as above. TVR2000-NQ（M） 300~500 No over/under voltage protection, other protection functions are same as above.5. Typical applications1. According to drawing 1, when the power supply is normal, press ON to start, and press OFF to stop, when the power supply suffering a failure, the circuit will cut off automatically to protect the motor.2. According to drawing 2, when the power supply is normal, the circuit may start, when the power supply is suffering a failure, the circuit will cut off automatically to protect the motor. The NC contact of the connector is connected to the digital input of PLC to bring chain protection together with controller.3. According to drawing 3, when the power supply is suffering a failure, the relay will send break signal to PLC, so that the controller can offer protection.6. Sequence diagram (for example of TVR2000)6.1 Over/under voltage sequence diagramTVR2000series 3-phase voltage monitoring TVR2000-11/V0.36.2. V oltage unbalance sequence diagram7. Product certificationCE CCC RoHS (some)。

使用说明书一、产品概述：JSZD-1系列直流电压继电器是专为直流系统设计的，以进口大规模集成电路为核心，配以本厂研制的模块和部分外围元件组装而成。

具有通用性好、互换性强、外形美观、性能稳定可靠等特点。

JSZD-1系列直流电压继电器既是一块过、欠压继电器，又是一块精密数字电压表，可广泛用于直流电压系统的电压监视。

由于该继电器能直接显示测量值和设定值，给工作人员的调试带来了极大的方便。

JSZD-1系列直流电压继电器按照安装方式的不同分为三种型号：JSZD-1A为板后安装方式；JSZD-1B为板前安装即嵌入式；JSZD-1C为U形轨道安装方式。

二、主要技术数据：■ 额定直流电压：DC48V、DC110V、DC220V（通用）；■ 返回系数：过压98-99% 欠压101-102%；■ 测量（整定）精度：＜±2个字；■ 整定范围：在允许工作电压范围内的任意值；■ 输出触点容量：AC 220V 5A（10A）（阻性）。

三、使用：1．JSZD-1系列直流电压继电器具有过压、欠压信号输出；过压、欠压值设定、显示；还可以显示被监视的数值。

2．过压设定：按 [选择] 键使过压设定指示灯亮，此时显示屏显示过压设定值，调整过压设定电位器，达到所需过压值，过压设定完成。

3．欠压设定：按 [选择] 键使欠压设定指示灯亮，此时显示屏显示欠压设定值，调整欠压设定电位器，达到所需欠压值，欠压设定完成。

4．继电器的自检：如果需要检查继电器的过、欠压工作情况，可先测量出被监视的电压值，再用设定电位器将欠压数值调到高于被监视的电压值，即表示已经欠压，此时继电器应动作。

过压检查方法和欠压检查正好相反，即将过压设定值调到低于被监视的电压值。

5．继电器在进入工作状态时，不论在哪个位置显示，如遇停电，再来电时，均自动回到测量位置。

四、注意事项：1．安装时注意接线正确，正、负极性不能接反。

本机装有保护元件，电源接反时将不工作，但不损坏继电器。

过欠压脱扣器的作用过欠压脱扣器不知道大家有没有听说过，现在许多地方都用到这种产品，这种产品的作用是掌握电压稳定在170-270之间，过压和欠压都会跳闸欠电压继电器或脱扣器是指当继电器或脱扣器的端电压降至预定值时，使机械开关电器有延时或无延时断开或闭合的继电器或脱扣器。

欠电压继电器或脱扣器与开关电器组合在一起，当外施电压下降，甚至缓慢下降至额定电压的70%至35%范围内，与开关电器组合一起的欠电压继电器和脱扣器应动作，使电器断开。

零电压(失压)脱扣器是一种特别型式的欠压脱扣器，其动作电压是在额定(电源)电压的35%至10%之间。

当外施电压低于欠压继电器或脱扣器的额定电压的35%时，欠压继电器或脱扣器应防止电器闭合。

当电源电压等于或高于其额定电压的85%时，欠压继电器或脱扣器应保证电器能闭合。

除非产品标准另有规定，外施电压的上限值应是欠电压继电器或脱扣器额定值的110%。

以上数据适用于直流，也适用于在额定频率下的沟通。

对于延时欠电压继电器或脱扣器，其延时的测定应从电压达到动作值瞬时开头，至继电器或脱扣器操动电器的脱扣器件(脱扣机构)动作瞬时为止。

从上述国家标准的节选中，可看到欠电压脱扣器的工作电压是70~35%Ue，零电压(失压)脱扣器的工作电压是在35~10% Ue之间，都必需有残压，而对于要求断路器无压延时脱扣，采纳欠压脱扣器的特别型也是不能实现的。

所以，要实现无压延时脱扣功能，应实行其他措施来实现。

国家标准规定了零电压(失压)脱扣器是欠电压脱扣器的特例，术语和定义中也没有失压脱扣器的定义，在工程设计中应严格术语和定义的使用，明确采纳的元件功能，保证设的正性。

另外，有些厂家在介绍欠电压脱扣器时并没有根据国家标准供应技术参数，造成一些误会，同时也造成使用中的平安隐患，在这里提示业内人士留意.。

过欠压保护器的原理是什么
 自复式过欠压保护器简写为OUPA，OUPA是overVoltageAndUnderVoltageProtecTIveDeviceWithAuto-ReclosingFuncTIon的简写，意思是当线路中过电压和欠电压超过规定值时能自动断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的装置。

主要用于家庭及商场配电（单相AC230V，三相四线AC415V）线路中作为过电压、欠电压、断相、断零线保护用。

 过欠压保护器的原理
 控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

 当市电电压超过保护器的设定过压动作电压值或低于保护器的欠电压动作电压值时，保护器能迅速、可靠地切断电路，以达到保护电器安全。
