四川省米易中学高考物理电磁感应图像练习1

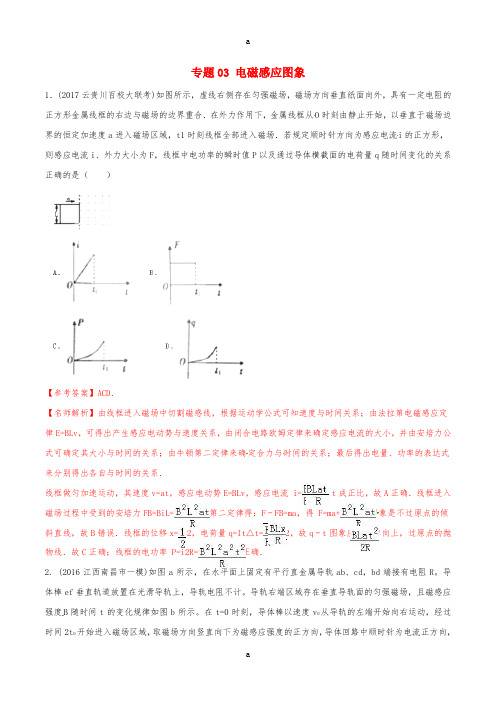

专题03 电磁感应图象1．(2017云贵川百校大联考)如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，具有一定电阻的正方形金属线框的右边与磁场的边界重合．在外力作用下，金属线框从O时刻由静止开始，以垂直于磁场边界的恒定加速度a进入磁场区域，t1时刻线框全部进入磁场．若规定顺时针方向为感应电流i的正方形，则感应电流i、外力大小为F，线框中电功率的瞬时值P以及通过导体横截面的电荷量q随时间变化的关系正确的是（）【参考答案】ACD．【名师解析】由线框进入磁场中切割磁感线，根据运动学公式可知速度与时间关系；由法拉第电磁感应定律E=BLv，可得出产生感应电动势与速度关系，由闭合电路欧姆定律来确定感应电流的大小，并由安培力公式可确定其大小与时间的关系；由牛顿第二定律来确定合力与时间的关系；最后得出电量、功率的表达式来分别得出各自与时间的关系．线框做匀加速运动，其速度v=at，感应电动势E=BLv，感应电流 i==，i与t成正比，故A正确．线框进入磁场过程中受到的安培力FB=BiL=，由牛顿第二定律得：F﹣FB=ma，得 F=ma+，F﹣t图象是不过原点的倾斜直线，故B错误．线框的位移x=at2，电荷量q=It△t===∝t2，故q﹣t图象应是开口向上，过原点的抛物线．故C正确；线框的电功率 P=i2R=∝t2，故D正确．2. (2016江西南昌市一模)如图a所示，在水平面上固定有平行直金属导轨ab、cd，bd端接有电阻R。

导体棒ef垂直轨道放置在光滑导轨上，导轨电阻不计。

导轨右端区域存在垂直导轨面的匀强磁场，且磁感应强度B随时间t的变化规律如图b所示。

在t=0时刻，导体棒以速度v0从导轨的左端开始向右运动，经过时间2t0开始进入磁场区域，取磁场方向竖直向下为磁感应强度的正方向，导体回路中顺时针为电流正方向，则导体回路中的电流，随时间t的变化规律图像可能是【参考答案】．A【命题意图】本题考查了法拉第电磁感应定律、楞次定律、闭合电路欧姆定律、电流图象及其相关的知识点。

2020高考物理精品习题：电磁感应（全套含解析）高中物理第I 课时 电磁感应现象？楞次定律1如图12- 1 — 9所示，在同一平面内有四根彼此绝缘的直导线，分不通有大小相同 如图的电流，要使由四根直导线所围成的面积内的磁通量增加，那么应切断哪一根导 的电流〔〕A 、切断i i ;B 、切断i 2；C 、切断i 3；D 、切断i 4.【解析】i 1产生的的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里; 围的面积内的磁感应强度的方向垂直纸面向里；i 3产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里；i 4产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向外；因此四根导线产生的 磁场叠加后在导线所围的面积内的磁场方向向里•故要使由四根直导线所围成的面积内的磁通量增加，只 要将磁场方向相反的i 4去除就能够了. 【答案】D2、磁悬浮列车是在车辆底部安装电磁铁，在轨道两旁铺设一系列的铝环•当列车运行时，电磁铁产生的 磁场相对铝环运动，列车凌空浮起，使车与轨道间的摩擦减小到专门小，从而提高列车的速度.以下讲法 正确的选项是〔〕A 、 当列车通过铝环时，铝环中有感应电流， 感应电流产生的磁场的方向与电磁铁产生的磁场的方向相同.B 、 当列车通过铝环时，铝环中有感应电流，感应电流产生的磁场的方向与电磁铁产生的磁场的方向相反.C 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相同.D 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相反. 【解析】列车通过铝环时，铝环中磁通量增大，铝环中产生感应电流，由楞次定律可知，铝环中感应电流 的磁场方向与电磁铁的磁场方向相反，从而使电磁铁受到向上的力，使列车悬浮. 【答案】B3、如图12— 1 — 10所示，一闭合的金属环从静止开始由高处下落通过条形磁铁后连续下落，空气阻力不 计，那么在圆环运动过程中，以下讲法正确的选项是〔A 、 圆环在磁铁的上方时，圆环的加速度小于B 、 圆环在磁铁的上方时，圆环的加速度小于C 、 圆环在磁铁的上方时，圆环的加速度小于D 、 圆环在磁铁的上方时，圆环的加速度大于【解析】一闭合的金属环从静止开始由高处下落通过条形磁铁的过程中，闭合金属环的磁通量先增大，而 后减小，依照楞次定律它增大时，不让它增大即阻碍它增大；它要减小时，不让它减小即阻碍它减小，因此下落时圆环在磁铁的上方和下方，圆环所受的安培力都向上，故加速度都小于 【答案】B4、如图12— 1 — 11所示，螺线管CD 的导线绕法不明.当磁铁 AB 插入螺线 电路中有图示方向的感应电流产生.以下关于螺线管极性的判定正确的选项 〔 〕A 、C 端一定是N 极B 、C 端的极性一定与磁铁 B 端的极性相同甘方向B3 12^1—?i 2产生的磁场在导线所〕 g ,在下方时大于 g g ，在下方时也小于 g g ，在下方时等于gg ,在下方时小于 g场必定g .国 12-1-11管时, 是C、C端一定是S极D、无法判定，因螺线管的绕法不明确【解析】磁铁AB插入螺线管时，在螺线管中产生感应电流，感应电流的磁阻碍AB 插入，故螺线管的 C 端和磁铁的B 端极性相同. 【答案】B5、如图12- 1 - 12所示，平行导体滑轨 MM 〈 NN ，水平放置，固定在匀强磁场中•磁场的方向与水平面垂 直向下.滑线 AB 、CD 横放其上静止，形成一个闭合电路.当 AB 向右滑动时，电路中感应电流的方向及8、如图12- 1 - 15所示，边长为h 的正方形金属导线框，从图示的位置由静止开 落，通过一匀强磁场区域， 磁场方向水平，且垂直于线框平面， 磁场区域宽度为 边界如图中虚线所示， H h .从线框开始下落到完全穿过磁场区域的全过程中， 判定正确的选项是〔 〕 ①线框中总有感应电流存在②线框受到磁场力的合力方向有时向上有时向下③线 动方向始终是向下的④线框速度的大小不一定总是在增加 A 、①②B 、③④C 、①④D 、②③【解析】因H h ，故能够分为三个过程：①从下边开始进入磁场到全部进入磁场；②从全部开始进入磁场到下边开始离开磁场；③下边开始离开磁场到全部离开磁场.再由楞次定律和左手定那么能够判定明 白.可能会使线框离开磁场时线框所受的安培力大于线框的重力，从而使线框的速度减小. 【答案】B9、如图12- 1- 16所示，A 、B 是两个相互垂直的线框， 两线框相交点恰 线框的中点，两线框互相绝缘， A 线框中有电流，当线框 A 的电流强度 时，线框B 中 _________ 感应电流.〔填”有无"〕【解析】A 线框中尽管有电流， 同时产生了磁场，但磁感应强度的方向与滑线CD 受到的磁场力的方向分不为〔 A 、 电流方向沿 B 、 电流方向沿 C 、 电流方向沿 D 、 电流方向沿 ABCDA , ABCDA , ADCBA , ADCBA , 受力方向向右; 受力方向向左; 受力方向向右; 受力方向向左.【解析】此题用右手定那么和楞次定律都能够解决, 但用楞次定律比较快捷.由于AB 滑线向右运动，ABCD 所构成的回路面积将要增大，磁通量将增大，依照楞次定律要阻碍它 增大，因此产生的感应电流方向沿 ADCBA , CD 滑线将向右滑动，故受力方向向右.【答案】C6、如图12- 1- 13所示，在绝缘圆筒上绕两个线圈 P 和Q ,分不与 E 和电阻R 构成闭合回路，然后将软铁棒迅速插入线圈 P 中，那么 入的过程中〔〕A 、电阻R 上有方向向左的电流B 、电阻R 上没有电流C 、电阻R 上有方向向右的电流D 、条件不足，无法确定【解析】 软铁棒被磁化，相当于插入一根跟 P 的磁场同向的条形磁铁，使 P 、Q 线圈中的磁通量增加.由 楞次定律得，在 Q 中产生的感应电流向右通过电阻R .【答案】C7、如图12- 1 — 14所示，一有限范畴的匀强磁场，宽度为 形导线框以速度 时刻应等于〔A 、d/ ud ，将一个边长为L 的U 匀速地通过磁场区域，假设 d>L ,那么在线框中不产生感应电 〕 B 、L/ uC 、(d - L)/; uD 、(d - 2L)/; ux x >—X XJ & —》S 12-1-14【解析】线框中不产生感应电流，那么要求线框所组成的闭合回路内的磁通量不变化，即线框全部在磁场中匀速运动时没有感应电流.因此线框从左边框进入磁场时开始到线框的右边框 将要离开磁场时止，那个过程中回路中将没有感应电流.【答案】C正方流的发生f X X X Hx BX X j_X_ X X始下 上下 以下 框运左右DS 12-1-12阳 12-1-13是两 增大A 线50框的平面相垂直，即与 B 线框平行•因此不管 A 线框中的电流如何变化， B 线框中始终没有磁通量，即无 磁通量变化. 【答案】无210、与磁感应强度B 0.8T 垂直的线圈面积为 0.05m ，现在线圈的磁通量是多大？假设那个线圈绕有 匝时，磁通量多大？线圈位置假如转过530时磁通量多大?【解析】依照磁通量的定义：磁感应强度 B 与面积S 的乘积，叫做穿过那个面的磁通量，但要注意rE BL 0，而它相当于一个电源，同时其内阻为；金属棒两端电势差相当于外电路的端电压.外电S 是与磁感应强度 B 相垂直的那部分面积.即 BS 故:① 1 BS 10.8 0.05Wb4 10 2Wb②线圈绕有 50匝，但与磁感应强度 B 垂直的面积依旧 20.05m ,故穿过那个面的磁感线条数不变.磁通量也可明白得为穿过那个面的磁感线的条数.因此仍旧为 24 10 2Wb③依照磁通量的定义： 3BS COS 530 0.8 0.05 0.6Wb 2.4 10 2Wb 【答案】①14 10 2Wb ②2 4 10 2Wb ③32.4 10 2Wb第H 课时 法拉第电磁感应定律？自感1、如图12-2 — 12所示，粗细平均的电阻为 r 的金属圆环，放在图示的匀强磁场中，磁感应强度为r环直径为d ,长为L ,电阻为一的金属棒ab 放在圆环上，以速度 2金属棒两端电势差为〔 C 、^BL 0 ；20向左匀速运动,棒运动到图示虚线位置时, A 、0;B 、 BLD 1BL 0 .B ，圆 当ab【解析】当金属棒 ab以速度 °向左运动到图示虚线位置时, 依照公式可得产生的感应电动势为路半个圆圈的电阻为 -,而这两个半个圆圈的电阻是并联关系，故外电路总的电阻为 -,因此外电路电压23BL 0 .为U ba【答案】 1E3D 12-2- 13所示，竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水 平的初速0抛出，设在整个过程中棒的取向不变且不计空气阻力，那么在金属动过程中产生的感应电动势大小变化情形是〔 〕A 、越来越大；B 、越来越小；C 、保持不变；D 、无法判定. 【解析】金属棒做切割磁感线的有效速度是与磁感应强度 B 垂直的那个分速度,金属棒做切割磁感线的水平分速度不变，故感应电动势不变.B 12-2—12棒运图 12^2-13【解析】线框在A 、C 位置时只受重力作用， 加速度a A = a C = g .线框在B 、D 位置时均受两个力的作用,【答案】C3、〔 2003年杭州模拟题〕如图 12-2 — 14所示为日光灯的电路图，以 法中正确的选项是〔〕①日光灯的启动器是装在专用插座上的，当日光灯正常发光后，取下启 器，可不能阻碍灯管发光•②假如启动器丢失，作为应急措施，能够用 段带绝缘外皮的导线启动日光灯•③日光灯正常发光后，灯管两端的电 220V .④镇流器在日光灯启动时，产生瞬时高压A 、①②B 、③④C 、①②④D 、②③④ 【解析】日光灯正常发光后，由于镇流器的降压限流作用，灯管两端的 要低于220V . 电压【答案】C4、〔 2002年全国高考卷〕如图 12— 2 — 15中EF 、GH 为平行的金属导轨，其电阻可不计, R 为电阻器, 表示图中该处导线中的电流，那么当横杆 AB 〔 〕 EAF A 、匀速滑动时，h 0 ,丨2 0B 、匀速滑动时11 0 , 120 A:XRXC 、加速滑动时，I 10 , I 2 0D 、加速滑动时，丨10,丨2C-k > XB【解析】横杆匀速滑动时，由于 EBL 不变，故I ? 0 , I 1 0 •加国 12-2-L5动时，由于E BL 逐步增大，电容器不断充电，故 I 1 0 , I 20 .【答案】D5、如图12— 2 — 16所示，线圈由A 位置开始下落，假设它在磁场中受到的磁场 于重力，那么在 A 、B 、C 、D 四个位置〔B 、D 位置恰好线圈有一半在磁场中〕 度的关系为〔 〕A 、 a A >aB >a c >a DB 、 a A = aC > a B > aD C 、 a A = a c > a D > a BD 、 a A = a C > a B = a DA D---B pTL ___XXX c[x\ XX •哂0 12-2—15力总小 时加速其中安培力向上 重力向下由于重力大于安培力，因此加速度向下，大小B 2l 2〔吨飞ma 丨又线框在 D 点时速度大于 B 点时速度，即 F D F B ，因此a B > a D .因此加速度的关系为a A = a c >a B >a D .【答案】B6、如图12— 2 — 17所示，将长为1m 的导线从中间折成约为 1060的角，磁感应 为0.5T 的匀强磁场垂直于导线所在的平面.为使导线产生 4V 的感应电动势，导线切割磁感线的最小速度约为 ___________ .下讲动 一小 压为C 为电容器，AB 为可在EF 和GH 上滑动的导体横杆，有平均磁场垂直于导轨平面•假设用 丨1和丨2分不速滑强度 那么国 12-2-17mgRsinB 2L 2【答案】〔1〕ab 杆受到一个竖直向下的重力；垂直斜面向上的支持力；沿斜面向上的安培力【解析】 欲使导线获得4V 的感应电动势，而导线的速度要求最小，依照 形下，L 最大且 与L 垂直时速度最小. BL 可知：E 、B 一定的情故依照E BL 得: minBL4m/s 10m/s0.5 0.8【答案】10m/s7、如图12- 2- 18所示，匀强磁场的磁感应强度为C 100 F , ab 长为 20cm ，当 ab 以10m/s 的速度向右匀速运动时,中的电流为【解析】 ,电容器上板带 感应电动势E BL0.4 ________ 电，电荷量为 _________ C .0.2 10V0.8V ，极板上的电荷量k x xh]XX k X XT电路Q CE100 10 6 0.8C10 5C .由于感应电动势一定， 电容器的带电荷量因此电路中无电流.【答案】 零；正；8 10 5C8、〔 2004年北京高考试卷〕如图 角为的绝缘斜面上，两导轨间距为 杆ab 放在两导轨上，并与导轨垂直. 下•导轨和金属杆的电阻可忽略•让 间的摩擦. (1)由b 向a 方向看到的装置如图 12-2- 19 所示，请在此图中画出 ab 杆下滑过程中某的受力示意图；〔2〕在加速下滑的过程中，当 ab 杆的速度 为 时，求现在ab 杆中的电流及其加速度 小； 〔3〕求在下滑过程中，ab 杆能够达到的速 大值.【解析】〔1〕ab 杆受到一个竖直向下的重力; 得所受的安培力沿斜面向上.12-2- 19〔 1〕所示，两根足够长的直金属导轨 L . M 、P 两点间接有阻值为 整套装置处于磁感应强度为 ab 杆沿导轨由静止开始下滑，MN 、PQ 平行放置在倾R 的电阻•一根质量为 m 的平均直金属 B 的匀强磁场中，磁场方向垂直斜面向 导轨和金属杆接触良好，不计它们之(画图略)〔2〕当ab 杆的速度大小为时，产生的感应电动势为 E BL ，现在杆ab 的电流为IBLR ；受到的 安培力为F BILB 2 L 2依照牛顿第二定律得 mg sinB 2 L 2 Rma即a gsin 『L 2 mR〔3〕当加速度为零时速度达到最大即疋，0.4T , R 100函 12-2-1S度最團 12-2-19垂直斜面向上的支持力；依照楞次定律的”阻碍 作用可大小 的大〔2〕2 2r 、B2 L2〔2〕a g sin 〔3〕mmR mgRsi n B2L29、〔2003年北京海淀区模拟题〕如图12—2—20所示，MN和PQ是固定在水平面内间距L = 0.2m的平行金属导轨，轨道的电阻忽略不计.金属杆ab垂直放置在轨道上.两轨道间连接有阻值为R0 1.5的电阻，ab杆的电阻R 0.5 . ab杆与导轨接触良好并不计摩擦，整个装置放置在磁感应强度为 B 0.5T的匀强磁场中，磁场方向垂直轨道平面向下.对ab杆施加一水平向右力，使之以5m/s速度在金属轨道上向右匀速运动.求：〔1〕通过电阻R o的电流；〔2〕对ab杆施加的水平向右的拉力大小；〔3〕ab杆两端的电势差. Mr ---------- N轨XXEXbl函12-2-3D【解析】〔1〕a、b杆上产生的感应电动势为E BL0.5V .依照闭合电路欧姆定律，通过R o的电流ER R o0.25A〔2〕由于ab杆做匀速运动，拉力和磁场对电流的安培力F大小相等，即卩拉=F BIL 0.025N〔3〕依照欧姆定律，ab杆两端的电势差U ab -ER°BL Ro0.375V R R o R R0【答案】〔1〕0.25A〔2〕0.025N〔3〕0.375V10、〔2004年上海高考卷〕水平向上足够长的金属导轨平定放置，间距为L, 一端通过导线与阻值为R的电阻连接；上放一质量为m的金属杆〔如图12-2 —21所示〕，金属导轨的电阻忽略不计；平均磁场竖直向下.用与导轨平行定拉力F作用在金属杆上，杆最终将做匀速运动. 当改变大小时，相对应的匀速运动速度也会变化，和F的关—* F X X行固导轨杆与的恒拉力系如图12— 2 —22所示.〔取重力加速度g 10m/s2〕〔1〕金属杆在匀速运动之前做什么运动?〔2〕假设m 0.5kg, L 0.5m, R 0.5 ；磁感应强度B为多大?〔3〕由一F图线的截距可求得什么物理量？其值为多少?【解析】〔1〕假设金属棒与导轨间是光滑的，那么平稳时必有恒定拉力与安培力平稳，即B2从而得到RB2L2 F，即与F成线性关系且通过坐标原点.而此题的图像坐标没有通过原点，讲明金等.故金属棒在匀速运动之前做变速运动〔加速度越来越小〕. 圈12-2—21属棒与导轨间有摩擦•金属棒在匀速运动之前 F F f + F安，随着速度的增加，安培力越来越大，最后相B 2 L 2〔2〕设摩擦力为F f ，平稳时有F = F f + F 安=F f + 皂上.选取两个平稳状态，得到两个方程组，从而R求解得到•如当 F = 4N 时， =4m/s ；当F = 10N 时,解得：B = 1T , F f 2N 〔3〕由以上分析得到：一F 图线的截距可求得金属棒与导轨间的摩擦力，大小为 2N .【答案】〔1〕金属棒在匀速运动之前做变速运动〔加速度越来越小〕；〔 2〕B = 1T ;〔 3〕 — F 图线的截距可求得金属棒与导轨间的摩擦力，大小为2N .第皿课时 电磁感应和电路规律的综合应用1如图12-3 — 7所示，闭合导线框的质量能够忽略不计，将它从图示位置匀速拉出匀强磁场，假设第 次用0.3s 时刻拉出，外力做的功为 W 1，通过导线截面的电量为为W 2，通过导线截面的电量为 q 2，那么〔 〕；X A 、W 1 W , q 1 q 2 B 、W 1 W 2 , q 1 q 2 :X ilC 、W 1 W 2, q 1 q 2D 、W 1 W 2 , q 1 q 2:X 1. N 4【解析】 设矩形线框的竖直边为 a ,水平边为 b ，线框拉出匀强磁场时的速度为 框拉出匀强磁场时产生的感应电动势为 E Ba ，产生的感应电流为丨| X I X X X ： I —► 齟 12-3^7 ，线框电阻为R •那么线B a R 依照平稳条件得：作用的外力等于安培力即 F 安=Bia将线框从磁场中拉出外力要做功 W F b B 2ba 2R 由那个表达式可知: B 2b a 2 B-b ^两种情形都一样, R 拉出的速度越大，做的功就越多. 第一次速度大，故W 1 E t R 在磁场中的面积变化有关，即从磁场中拉出的线框面积•由于两次都等于整个线框的面积即两次拉出在磁 依照q 11 ,由这一推导过程可知两次拉出磁场通过导线截面的电量只与 场中的面积变化相等•故通过导线截面的电量两次相等•即 q i q 2【答案】C 2、如图12— 3 — 8所示，在磁感应强度为 B 的匀强磁场中，有半径为 r 的光滑 形导体框，OC 为一能绕O 在框架上滑动的导体棒， Ob 之间连一个电阻 R ,导 架与导体电阻均不计，假设要使 OC 能以角速度 匀速转动，那么外力做功的 是〔 〕R国 12-3-&X 0X半圆 体框 功率B 2 L 216m/s •代入 F = F f + B 一—Rq i ，第二次用0.9s 时刻拉出，外力做的功2R 【解析】由于导体棒匀速转动, 1 律得：E B I B- I I 2 4R 8R 因此外力的功率与产生的感应电流的电功率相等.依照法拉第电磁感应定 (1B I 2)2RI 2，因此电功率为P E 2 4R 【答案】C 3、用同种材料粗细平均的电阻丝做成 在电阻可忽略的光滑的平行导轨上， ef 较长，分 ab 、cd 、ef 三根导线， 如图12-3-9所示，磁场是平均的， ,而且每次 力使导线水平向右作匀速运动 〔每次只有一根导线在导轨上〕 做功功率相同，那么以下讲法正确的选项是〔 〕 A 、ab 运动得最快 B 、ef 运动得最快 C 、导线产生的感应电动势相等 D 、每秒钟产生的热量不相等磁感应定律得产生的感应电动势为 i C e:X 」； 乂 X X >X x乂、A] Xb d f国 L2-3-9不放 用外 外力l 〕•依照法拉第电 E B l ，由于匀速运动，因此外力做功的功率与电功率相等即 .B 2l 2 由图可知导线ef 最长，ab 最短， 因此有R ef R cd R ab 故ef 运动得最快. 由E B l 和ef 的速度最大可知导线 ef 产生的感应电动势最大. 由于三根导线产生的电热功率相等，由 Q Pt 得每秒钟产生的热量相等. 【答案】B 4、如图12-3- 10所示，光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面，当ab 棒下滑到稳固状态时，小灯泡获得的功率为 P o ，除灯泡外，其它电阻不计，要使灯泡的功率变为2P 。

2025届高考物理复习：经典好题专项（电磁感应中的电路及图像问题）练习1. (2023ꞏ吉林白山市模拟)如图所示，匀强磁场的磁感应强度大小为0.2 T、方向垂直纸面向里，金属棒AB的长度为0.3 m，与足够长导轨间距相同且接触良好，电容器的电容为0.3μF，金属棒的电阻为1 Ω，电路两侧的电阻均为4 Ω，电路中其余电阻不计，当金属棒以5 m/s的速度匀速向左运动时，下列说法正确的是()A．金属棒产生的感应电动势为0.2 VB．通过金属棒的感应电流为0.2 AC．电容器两端的电压为0.2 VD．电容器所带电荷量为4×10－8 C2. (多选)(2023ꞏ安徽省名校联考)如图所示，相距为L的两条足够长的固定光滑平行金属导轨与水平面的夹角为θ，下端接有定值电阻R，匀强磁场垂直于导轨平面向上，磁感应强度大小为B。

质量为m、有效电阻为r的导体棒垂直放置在导轨上，且以初速度v0沿导轨上滑，始终导轨接触良好。

上滑到最高点视为过程Ⅰ，导体棒从最高点返回到初始位置视为过程Ⅱ。

导轨电阻不计，则()A．过程Ⅰ导体棒运动的时间大于过程Ⅱ导体棒运动的时间B．过程Ⅰ电阻R产生的热量大于过程Ⅱ电阻R产生的热量C．过程Ⅰ重力的平均功率大于过程Ⅱ重力的平均功率D．过程Ⅰ通过电阻R的电荷量大于过程Ⅱ通过电阻R的电荷量3．(2024ꞏ山东青岛市期末)由螺线管、电阻和水平放置的平行板电容器组成的电路如图(a)所示。

其中，螺线管匝数为N，横截面积为S1；电容器两极板间距为d，极板面积为S2，板间介质为空气(可视为真空，相对介电常数为1)。

螺线管位于竖直向上的匀强磁场中，磁感应强度大小B随时间t变化的B－t图像如图(b)所示。

一带电量为q的颗粒在t1～t2时间内悬停在电容器中，重力加速度大小为g，静电力常量为k，电容器电容为C＝εr S4πkd。

则()A ．颗粒带正电B ．颗粒质量为qNS 1(B 2－B 1)g (t 2－t 1)C ．t 1～t 2时间内，a 点电势高于b 点电势D ．电容器极板带电量大小为NS 1S 2(B 2－B 1)4πkd (t 2－t 1)4. (多选)(2023ꞏ云南省模拟)如图所示，边长为a 的正方形区域内以对角线为界，两边分布有磁感应强度大小相等、方向相反的匀强磁场，一边长为a 的正方形线框ABCD 从图示位置开始沿x 轴正方向匀速穿过磁场区域，以顺时针方向为导线框中电流的正方向，以水平向右为安培力的正方向，则下列图中表示线框中感应电流i 、电动势E 、线框所受安培力F 和线框产生的热功率P 随位移x 变化的图像不正确的是( )5．(多选)(2023ꞏ江西省阶段练习)如图甲，宽L ＝1 m 的导轨固定，导轨间存在着垂直于纸面且磁感应强度B ＝0.5 T 的匀强磁场。

高考名师推荐物理--电磁感应图像（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L ）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

导线框以某一初速度向右运动，t=0时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。

下列v-t图像中，可能正确描述上述过程的是A．B．C．D．【答案】 D【解析】线框进入磁场时，由右手定则和左手点则可知线框受到向左的安培力，由于，则安培力减小，故线框做加速度减小的减速运动；同理可知线框离开磁场时，线框也受到向左的安培力，做加速度减小的减速运动；线框完全进入磁场后，线框中没有感应电流，不再受安培力作用，线框做匀速运动，本题选D。

2.【题文】将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。

回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t 评卷人得分变化的图像如图乙所示。

用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t 变化的图像是A．B．C．D．【答案】B【解析】由图乙可知磁感应强度的大小随时间呈线性变化，即（k是一个常数），又圆环的面积S不变，由可知圆环中产生的感应电动势不变，则回路中的感应电流大小不变，故 ab边受到的安培力不变，排除选项C、D；时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，排除选项A错误。

本题选B。

3.【题文】如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。

高考物理一轮复习《电磁感应现象图像问题》典型题精排版1．如图所示，两个互连的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过小金属环所在区域，当磁感应强度随时间均匀变化时，在小环内产生的感应电动势为E ，则a 、b 两点间的电势差为( ) A.12EB.13E C.23ED ．E2．如图所示，两光滑平行金属导轨间距为L ，直导线MN 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度为B .电容器的电容为C ，除电阻R 外，导轨和导线的电阻均不计，现给导线MN 一初速度，使导线MN 向右运动，当电路稳定后，MN 以速度v 向右做匀速运动时( )A ．电容器两端的电压为零B ．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2vR3．如图所示，粗细均匀的导体组成一边长为a 的正三角形闭合线框ABC ，总电阻为R .磁感应强度为B 的匀强磁场仅限于边长为a 的菱形DEFG 区域内∠D ＝∠F ＝60°.磁场方向与菱形平面垂直．今使线框沿OO ′直线以速度v 匀速运动．OO ′过C 点且与AB 垂直，运动中保持△ABC 所在平面与磁场方向垂直．以C 与D 重合开始计时，设逆时针方向为线框中电流的正方向，则线框中的感应电流随时间变化的图象是( )4．一矩形线圈位于一匀强磁场内，磁场的磁感应强度B随时间t的变化规律如图所示．以I表示线圈中产生的感应电流，取垂直于纸面向里为磁场的正方向，取顺时针方向的感应电流的方向为正，则以下的I­t图正确的是( )5．用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c和U d.下列判断正确的是( )A．U a<U b<U c<U d B．U a<U b<U d<U cC．U a＝U b<U c＝U d D．U b<U a<U d<U c6．如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABC固定在水平面内，AB与BC间夹角为θ，光滑导体棒DE在框架上从B点开始在外力作用下以速度v向右匀速运动，导体棒与框架足够长且构成等腰三角形电路，若框架与导体棒单位长度的电阻均为R，导体棒在滑动过程中始终保持与导轨良好接触，下列关于电路中电流大小I与时间t，消耗的电功率P与水平移动的距离x变化规律的图象中正确的是( )7．如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，线框的邻边都相互垂直，bc边与磁场的边界P重合．导线框与磁场区域的尺寸如图所示．从t＝0时刻开始线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势的正方向．以下四个E­t关系示意图中正确的是( )8．如图所示，粗细均匀的、电阻为r 的金属圆环，放在图示的匀强磁场中，磁感应强度为B ，圆环直径为L .长为L ，电阻为r2的金属棒ab 放在圆环上，以速度v 0向左匀速运动，当ab 棒运动到图示虚线位置时，金属棒两端电势差为( )A ．0B ．BLv 0 C.12BLv 0 D.13BLv 0 9．在磁感应强度为B 的匀强磁场中，有一与磁场方向垂直、长度为L 的金属杆aO ，已知ab ＝bc ＝cO ＝L /3，a 、c 与磁场中以O 为圆心的同心圆(都为部分圆弧)金属轨道始终接触良好．一电容为C 的电容器接在轨道上，如图所示，当金属杆在与磁场垂直的平面内以O 为轴，以角速度ω顺时针匀速转动时( )A ．Uac ＝2U bO B ．U ac ＝2U abC ．电容器带电荷量Q ＝49BL 2ωCD ．若在eO 间连接一个电压表，则电压表示数为零10．如图所示，由7根长度都是L 的金属杆连接成的一个“日”字型的矩形金属框abcdef ，放在纸面所在的平面内．有一个宽度也为L 的匀强磁场，磁场边界跟cd 杆平行，磁感应强度的大小是B ，方向垂直于纸面向里，金属杆af 、be 、cd 的电阻都为r ，其他各杆的电阻不计，各杆端点间接触良好．现以速度v 匀速地把金属框从磁场的左边界水平向右拉，从cd 杆刚进入磁场瞬间开始计时，求：(1)cd 杆在磁场中运动的过程中，通过af 杆的电流；(2)从开始计时到金属框全部通过磁场的过程中，金属框中电流所产生的总热量Q .11．在磁感应强度为B＝0.4 T的匀强磁场中放一个半径为r0＝50 cm的圆形导轨，上面搁有互相垂直的两根导体棒，一起以角速度ω＝103rad/s逆时针匀速转动．圆导轨边缘和两棒中央通过电刷与外电路连接，若每根导体棒的有效电阻为R0＝0.8 Ω，外接电阻R＝3.9 Ω，如图所示，求：(1)每半根导体棒产生的感应电动势；(2)当开关S接通和断开时两电表示数分别为多少？(假定两电表均为理想电表)高考物理一轮复习《电磁感应现象图像问题》典型题精排版参考答案1．解析：a、b间的电势差等于路端电压，大环电阻占电路总电阻的23，故U ab＝23E，C正确．答案：C2．解析：当导线MN匀速向右运动时，导线MN产生的感应电动势恒定，稳定后，电容器不充电也不放电，无电流产生，故电阻两端无电压，电容器两极板间电压U＝E＝BLv，所带电荷量Q＝CU＝CBLv，故C对；MN匀速运动时，因无电流而不受安培力，故拉力为零，D错．答案：C3．解析：关键是判断L有效，C到达DF的中点至C到F这段时间内L有效越来越大．当C到F以后，L有效又从最大减小，方向由楞次定律判断先逆时针后顺时针．答案：A4．解析：本题考查电磁感应现象的有关知识．在0～1时间内磁场的磁感应强度B均匀增大．则产生恒定的感应电流，由楞次定律可判断感应电流的方向为逆时针方向，A、B错；C、D两项的区别在于4～6时间内感应电流的方向，4～5时间内磁感应强度B为负向增大，因此感应电流的磁场方向则为正向，由此可得感应电流方向为正向，C对、D错．答案：C5．解析：每个导体线框进入磁场后都是MN切割磁感线，所以每个导体线框的MN边都相当于电源，其余部分相当于电源的外电路，导体线框a、b产生的感应电动势是c、d电动势的一半，而不同的线框的电阻不同．设a线框电阻为4r，b、c、d线框的电阻分别为6r、8r、6r，则由法拉第电磁感应定律和闭合电路欧姆定律得：U a＝BLv·3r4r＝3BLv4，U b＝BLv·5r6r＝5BLv6，U c＝B·2Lv·6r8r＝3BLv2，U d＝B·2Lv·4r6r＝4BLv3，所以选项B正确．答案：B6．解析：棒DE匀速运动，l均匀增大，由E＝Blv知，感应电动势E均匀增大，回路电流I＝ER＝BlvρLS，式中L为回路的周长，容易知道lL的比值为定值，故电流的大小是恒定的，A正确；功率P＝I2R中，R＝ρLS均匀增大，I不变，故功率P成线性增大，D对．答案：AD7．解析：由楞次定律或右手定则可判定线框刚开始进入磁场时的电流方向为c→b，即感应电动势的方向为顺时针方向，故D选项错误；1 s～2 s内，cb段切割磁感线并跨过Q分界线时，de段也恰好跨过P分界线，利用右手定则可知de产生的感应电动势与bc产生的感应电动势大小相等，方向相反，电动势相互抵消，电路中无电流，即1 s～2 s内感应电动势为零，可知选项A错误；2 s～3 s内，由右手定则可以判断de边和fa边产生的感应电动势方向都为逆时针方向(正方向)，感应电动势大小为E＝2Blv＋Blv＝3Blv,3 s～4 s内，由右手定则可判断fa 边产生的感应电动势方向为顺时针，感应电动势的大小为E＝2Blv，故C选项正确，B选项错误．答案： C8．解析：当金属棒ab以速度v0向左运动到题图所示虚线位置时，根据公式可得产生的感应电动势为E＝BLv0，而它相当于一个电源，并且其内阻为r2；金属棒两端电势差相当于外电路的路端电压．外电路半个圆圈的电阻为r2，而这两个半圆圈的电阻是并联关系，故外电路总的电阻为r4，所以外电路电压为U ba＝13E＝13BLv.答案：D9．解析：金属杆转动切割磁感线，U aO＝12BL2ω，U bO＝12B(23L)2ω＝29BL2ω，U cO＝12B (13L )2ω＝118BL 2ω；则U ac ＝U aO －U cO ＝49BL 2ω，得U ac ＝2U bO ，A 对；U ab ＝U aO －U bO＝518BL 2ω，B 项错误；电容器两端的电压为U ac ，故Q ＝CU ac ＝49BL 2ωC ，C 正确；当把电压表接在eO 间时，表与Oce 组成回路，电压表有示数，测量cO 间的电压，故D 错．答案：AC10． 解析：(1)cd 杆切割磁感线产生的电动势E ＝BLv 此时的等效电路如图所示，则be 、af 并联，由闭合电路欧姆定律I ＝E R ＋r得通过干路bc 的电流为I ＝BLv r ＋r /2＝2BLv3r故通过af 杆的电流I af ＝I 2＝BLv3r(2)无论是哪一根杆在磁场中运动，其他两杆都是并联，故等效电路与上图相同，整个金属框产生的热量也相同．因金属框匀速运动，切割磁感线产生的电能全部转化为热能，故cd 杆在磁场中运动时，金属框产生的总热量为Q 0＝EIt ＝2BLv 3r ·BLv ·L v ＝2B 2L 3v3r因此，从开始计时到金属框全部通过磁场的过程中，金属框中电流所产生的总热量Q ＝3Q 0＝2B 2L 3vr.答案：(1)BLv 3r (2)2B 2L 3vr11．解析：(1)每半根导体棒产生的感应电动势 E 1＝Br 0 v ＝12Br 2ω＝12×0.4×103×(0.5)2 V ＝50 V.(2)两根棒一起转动时，每半根棒中产生的感应电动势大小相等、方向相同(从边缘指向中心)，相当于四个电动势和内阻相同的电池并联，则总电动势E ＝E 1＝50 V ，总内阻r ＝14×12R 0＝0.1 Ω.当开关S 断开时，外电路开路，电流表示数为零，电压表示数等于电源电动势，为50 V.当开关S接通时，全电路总电阻R′＝r＋R＝(0.1＋3.9) Ω＝4 Ω由闭合电路欧姆定律得电流(即电流表示数)I＝ER′＝504A＝12.5 A，此时电压表示数即路端电压U＝E－Ir＝(50－12.5×0.1) V＝48.75 V(电压表示数)或U＝IR＝12.5×3.9 V＝48.75 V.答案：(1)50 V (2)见解析。

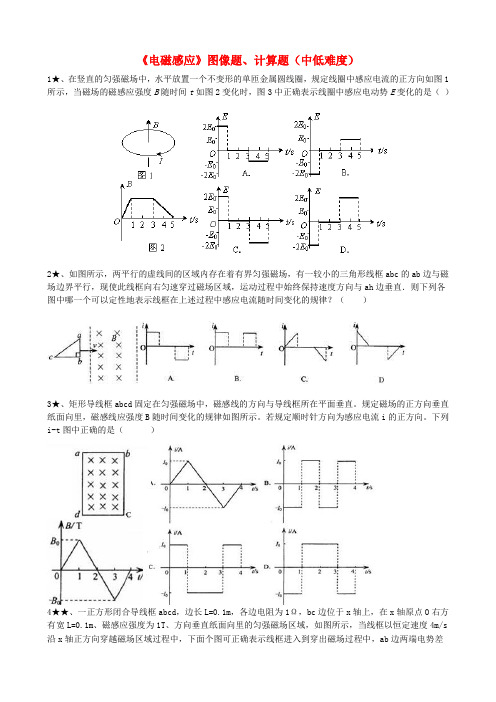

《电磁感应》图像题、计算题（中低难度）1★、在竖直的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间t如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）2★、如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ah边垂直．则下列各图中哪一个可以定性地表示线框在上述过程中感应电流随时间变化的规律？（）3★、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直。

规定磁场的正方向垂直纸面向里，磁感线应强度B随时间变化的规律如图所示。

若规定顺时针方向为感应电流i的正方向。

下列i-t图中正确的是（）4★★、一正方形闭合导线框abcd，边长L=0.1m，各边电阻为1Ω，bc边位于x轴上，在x轴原点O右方有宽L=0.1m、磁感应强度为1T、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x轴正方向穿越磁场区域过程中，下面个图可正确表示线框进入到穿出磁场过程中，ab边两端电势差Uab随位置变化情况的是（）5★★、如图所示，长度相等、电阻均为r的三根金属棒AB、CD、EF，用导线相连，不考虑导线电阻。

此装置匀速进入匀强磁场的过程（匀强磁场宽度大于AE间距离），AB两端电势差u随时间变化的图像可能是（）6★★、下图甲中，虚线右侧存在垂直纸面指向纸内的匀强磁场，半圆形闭合线框与纸面共面，绕过圆心O 且垂于纸面的轴匀速转动。

线框中的感应电流以逆时针方向为正方向，那么图乙中哪个图能正确描述线框从图示位置开始转动一周的过程中，线框中感应电流随时间变化的情况？（）7★★、如图所示，一直角三角形金属框，向左匀速地穿过一个方向垂直于纸面向内的匀强磁场，磁场仅限于虚线边界所围的区域内，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在一直线上。

1. ( 8分).如图所示，两根足够长的光滑金属导轨阻不计。

在导轨上端并接两个额定功率均为 P 、电阻均为 场中，磁感应强度方向与导轨所在平面垂直。

现将一质量为 从图示位置由静止开始释放。

金属棒下落过程中保持水平， 后两灯泡保持正常发光。

重力加速度为 g 。

求：(1) 磁感应强度的大小(2) 灯泡正常发光时导体棒的运动速率2. 如图所示，一矩形线圈 abcd 置于磁感应强度为 0.5T 的匀强磁场左侧， 恰好在磁场边缘，磁场宽度等于线圈ab 边的长，ab =0.5m ，bc =0.3m , 阻为0.3 Q 。

当矩形线圈在线圈平面 内垂直于bc 向右的力F 作用下， 恰能以8m/s 的速度匀速通过磁场区域。

求：(1) F 的大小；(2) 线圈通过磁场区域的全过程中，线圈中产生的电能。

3. 水平放置的平行金属导轨左边接有电阻R = 1.5 Q,轨道相距0.4m 且所在处有竖直向下的匀强磁场，磁场随时间的变化关系如图，金 属棒ab 横跨导轨两端，其电阻r = 0.5 Q,金属棒与电阻 R 相距1m, 整个系统始终处于静止状态，求： (1) (2) 4. (12边放置一根金属棒ab ,质量m=10g,电阻r = 0.1 b 电阻不计，垂直框架平面向下的匀强磁场的磁感应强度 于框架的恒定外力 F=0.02N ，使棒ab 向右移动，求⑴棒ab 运动的最大速度。

⑵当棒以最大速度运动时，力 F 的功率P F 是多少？⑶当ab 棒速度达到最大速度一半时，棒运动的加速度为多大？ (12分)如图所示，U 形导线框MNQ 水平放置在磁感应强度 感线方向与导线框所在平面垂直，导线 MN 和PQ 足够长，间距为 0百m ，横跨在导线框上的导体棒ab 的电阻r = 1.0 b,质量 m=0.01kg 。

接在NQ 间的电阻R = 4.O b,电压表为 理想电表，其余电阻不计.若导体棒在水平外力作用下以速度 v = 2.0m /s 向左做匀速 直线运动，不计导体棒与导线框间的摩擦. (1) 通过电阻R 的电流方向如何？ (2) 电压表的示数为多少？(3) 若某一时刻撤去水平外力， 则从该时刻起，到导体棒停止运动过程中， 通过导体棒的电荷量为多少 ？ (12分)如图所示，两足够长的光滑固定金属导轨水平放置，相距为L , 一理想电流表 A 与两导轨相连，虚线 ab 右则有与导轨平面垂直，且竖 直向上的匀强磁场。

电磁感应—图像专题1．圆形导线框固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示．若规定顺时针方向为感应电流i的正方向，下列各图中正确的是( )2如图所示，电阻R＝1 Ω、半径r1＝0.2 m的单匝圆形导线框P内有一个与P共面的圆形磁场区域Q，P、Q的圆心相同，Q的半径r2＝0.1 m．t＝0时刻，Q内存在着垂直于圆面向里的磁场，磁感应强度B随时间t变化的关系是B＝2－t(T)．若规定逆时针方向为电流的正方向，则线框P中感应电流I随时间t变化的关系图象应该是图中的( )3如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B.一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置开始沿水平方向向右以速度v匀速穿过磁场区域，图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是( )4.半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图甲所示．有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示．在t＝0时刻平板之间中心有一重力不计，电荷量为q的静止微粒．则以下说法正确的是( ) A．第2秒内上极板为正极B．第3秒内上极板为负极C．第2秒末微粒回到了原来位置D．第2秒末两极板之间的电场强度大小为0.2πr2/d1、有一等腰直角三角形形状的导线框abc，在外力作用下匀速地经过一个宽为d的有限范围的匀强磁场区域，线圈中产生的感应电流i与沿运动方向的位移x之间的函数图象是如下图中的（）2. 如图4所示,在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场,磁场方向均垂直于纸面.一导线框abcdefa位于纸面内,框的邻边都相互垂直,bc边与磁场的边界P重合.导线框与磁场区域的尺寸如图所示.从t=0时刻开始,线框匀速横穿两个磁场区域.以a→b→c→d→e→f为线框中的电动势E的正方向,以下四个E-t关系示意图中正确的是()图43、如图，一闭合直角三角形线框以速度v向右匀速穿过匀强磁场区域。

图17四川省米易中学2014-2015学年高二物理 磁场练习46．长为L 的水平极板间，有垂直纸面向内的匀强磁场，如图所示，磁感强度为B ，板间距离也为L ，板不带电，现有质量为m ，电量为q 的带正电粒子（不计重力），从左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是： A ．使粒子的速度v <BqL /4m ； B ．使粒子的速度v >5BqL /4m ； C ．使粒子的速度v >BqL /m ； D ．使粒子速度BqL /4m <v <5BqL /4m 。

7．如图17所示，半径为r 的圆形区域内存在着垂直纸面向里的匀强磁场，磁感应强度为B 。

现有一带电离子（不计重力）从A 以速度v 沿圆形区域的直径射入磁场，已知离子从C 点射出磁场的方向间的夹角为60º （1）该离子带何种电荷；（2）求该离子的电荷量与质量之比q/m2.在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B 。

一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示。

不计粒子重力，求（1）M 、N 两点间的电势差U MN ； （2）粒子在磁场中运动的轨道半径r ； （3）粒子从M 点运动到P 点的总时间t 。

第一类问题：例1 如图1所示，匀强磁场的磁感应强度为B ，宽度为d ，边界为CD 和EF 。

一电子从CD 边界外侧以速率v 0垂直匀强磁场射入，入射方向与CD边界夹角为θ。

已知电子的质量为m，电荷量为e，为使电子能从磁场的另一侧EF射出，求电子的速率v0至少多大？第四类问题：例4 如图9所示，一个质量为m，带电荷量为＋q的粒子以速度v0从O点沿y轴正方向射入磁感应强度为B的圆形匀强磁场区域，磁场方向垂直纸面向外，粒子飞出磁场区域后，从x轴上的b点穿过，其速度方向与x轴正方向的夹角为30°，粒子的重力可忽略不计，试求：（1）圆形匀强磁场区域的最小面积；（2）粒子在磁场中运动的时间；（3）b到O的距离。

电磁感应+图像考点01 图像信息1. （2023年高考全国乙卷）一学生小组在探究电磁感应现象时，进行了如下比较实验。

用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。

两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。

实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）A. 图（c）是用玻璃管获得的图像B. 在铝管中下落，小磁体做匀变速运动C. 在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D. 用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短【参考答案】A【命题意图】本题考查电磁阻尼及其相关知识点。

【解题思路】强磁体从管的上端由静止释放，铝管本身和线圈都将对强磁体产生电磁阻尼，在铝管下落，强磁体做加速度减小的加速运动，图（c）是用玻璃管获得的图像，图（b）是用铝管获得的图像，A正确B错误；在玻璃管中下落，线圈中将产生感应电流，感应电流对小磁体下落产生电磁阻力，由安培力公式可知，电磁阻力与产生的感应电流成正比，所以在玻璃管中下落，小磁体受到的电磁阻力逐渐增大，C错误；由于在铝管中下落，受到的电磁阻力大于在玻璃管中下落，所以用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的长，D错误。

【知识拓展】电磁阻尼的实质是受到了与运动方向相反的安培力作用。

2 （2023高考全国甲卷）一有机玻璃管竖直放在地面上，管上有漆包线绕成的线圈，线圈的两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距离大于上部相邻两匝间的距离。

如图（a）所示。

现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落，电流传感器测得线圈中电流I随时间t变化如图（b）所示。

则A. 小磁体在玻璃管内下降的速度越来越快B. 下落过程中，小磁体的N 极、S 极上下颠倒了8次C. 下落过程中，小磁体受到的电磁阻力始终保持不变D. 与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大【参考答案】AD【命题意图】本题考查法拉第电磁感应定律、闭合电路欧姆定律、电磁阻尼、对电流I 随时间t 变化图像的理解及其相关知识点。
