施工焊接作业指导书

手工电弧焊焊接作业指导书中国*****局集团*****机电设备安装有限公司发放号码：手工电弧焊焊接作业指导书受控状态：版本：批准：持有者：2008年 3 月发布 2008年 3 月实施目录1. 目的 (01)2. 适用范围 (01)3. 材料要求 (01)3.1 钢材选用要求 (01)3.2 焊条选用原则 (01)4. 作业条件 (03)5. 操作工艺 (04)5.1 工艺流程 (04)5.2 操作工艺 (04)6 质量标准 (12)7 成品保护 (13)8 应注意的问题 (14)8.1 技术质量 (14)8.2 安全环保措施 (14)8.3 当设计对厚板有Z向性能要求时的焊接工艺措施 (14)8.3.1选择合理的焊接接点连接形式 (15)8.3.2焊材及母材的选择 (16)8.3.3使用涂层和垫层 (16)8.3.4防止层状撕裂的工艺措施 (16)作业指导书版本：*****标题：手工电弧焊焊接页码：第 15 页共 20 页在高层及超高层钢结构中，大量采用厚板焊接。

由于钢板存在微裂纹等缺陷、Z向力学性能差，因此厚板焊接、特别是大于40mm钢板焊接时，易导致层状撕裂。

8.3.1 选择合理的焊接接点连接形式：由于规范往往只考虑节点连接的强度及施工的可行性，而对厚板焊接时的层状撕裂未做明确规定，因此在按规范要求进行焊接设计时并不能保证避免层状撕裂的现象发生。

为此，在进行大于40mm厚钢板焊接时，应选择合理的节点连接形式，如附图1以减小局部区域由于焊缝收缩引起应力集中或尽量避免钢板Z向受拉。

A、在满足要求焊透深度的前提下，采用较小的焊接坡口角度及间隙，图1a。

B、在角接接头中，采用对称坡口或偏向册板的坡口，减小板厚方向承受的收缩应力，图1b。

C、采用对称坡口，减小焊接收缩应力，图1c。

D、在T型或角接接头中，不应在厚板方向受焊接拉应力的板材端部设置焊缝，而应使该板厚度方向受拉的板材端部伸出接头焊缝区，图1d。

C02焊接作业指导书标题：C02焊接作业指导书引言概述：C02焊接是一种常见的金属焊接方法，广泛应用于工业生产中。

为了确保焊接作业的安全和质量，制定一份C02焊接作业指导书是非常必要的。

本文将详细介绍C02焊接作业指导书的内容和要点。

一、安全操作指导1.1 确保工作场所通风良好，避免二氧化碳浓度过高。

1.2 检查焊接设备和工具是否完好，确保安全使用。

1.3 穿戴必要的个人防护装备，如焊接面罩、手套等。

二、焊接准备工作2.1 清洁焊接表面，去除油污和杂质，保证焊接质量。

2.2 调节焊接设备的电流和气体流量，确保焊接效果良好。

2.3 准备好焊接材料和辅助工具，以便随时使用。

三、焊接操作步骤3.1 确定焊接位置和角度，保持焊接枪的稳定。

3.2 开始焊接前，先进行试焊，调整好焊接参数。

3.3 按照焊接顺序和速度进行操作，确保焊缝均匀牢固。

四、焊接质量控制4.1 定期检查焊接质量，确保焊缝无裂纹和气孔。

4.2 对焊接部位进行X光检测或超声波检测，确保焊接质量达标。

4.3 记录焊接参数和质量检测结果，以备日后查阅。

五、事故处理和应急措施5.1 发生焊接事故时，立即停止焊接操作，采取相应的应急措施。

5.2 疏散工作人员，确保人员安全。

5.3 及时报告事故情况，进行事故原因分析，制定预防措施。

结论：通过制定C02焊接作业指导书，可以规范焊接操作，提高焊接质量，保障工作人员的安全。

遵守指导书的要求，是每位从事C02焊接工作的人员应该做到的。

愿本文所述内容对大家有所帮助，确保C02焊接作业的顺利进行。

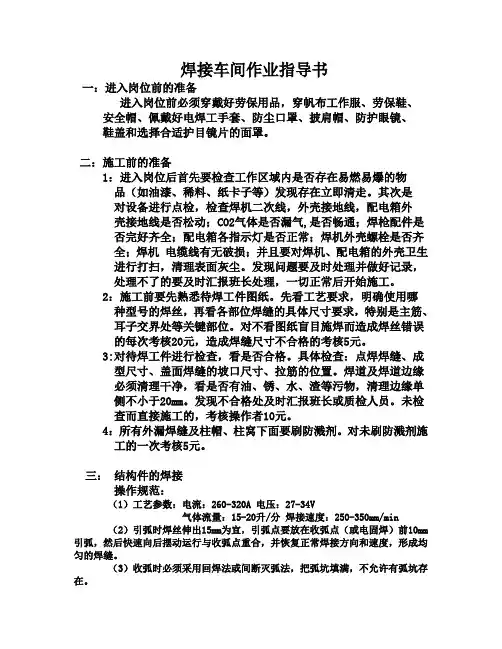

焊接车间作业指导书一：进入岗位前的准备进入岗位前必须穿戴好劳保用品，穿帆布工作服、劳保鞋、安全帽、佩戴好电焊工手套、防尘口罩、披肩帽、防护眼镜、鞋盖和选择合适护目镜片的面罩。

二：施工前的准备1：进入岗位后首先要检查工作区域内是否存在易燃易爆的物品（如油漆、稀料、纸卡子等）发现存在立即清走。

其次是对设备进行点检，检查焊机二次线，外壳接地线，配电箱外壳接地线是否松动；CO2气体是否漏气,是否畅通；焊枪配件是否完好齐全；配电箱各指示灯是否正常；焊机外壳螺栓是否齐全；焊机电缆线有无破损；并且要对焊机、配电箱的外壳卫生进行打扫，清理表面灰尘。

发现问题要及时处理并做好记录，处理不了的要及时汇报班长处理，一切正常后开始施工。

2：施工前要先熟悉待焊工件图纸。

先看工艺要求，明确使用哪种型号的焊丝，再看各部位焊缝的具体尺寸要求，特别是主筋、耳子交界处等关键部位。

对不看图纸盲目施焊而造成焊丝错误的每次考核20元，造成焊缝尺寸不合格的考核5元。

3:对待焊工件进行检查，看是否合格。

具体检查：点焊焊缝、成型尺寸、盖面焊缝的坡口尺寸、拉筋的位置。

焊道及焊道边缘必须清理干净，看是否有油、锈、水、渣等污物，清理边缘单侧不小于20mm。

发现不合格处及时汇报班长或质检人员。

未检查而直接施工的，考核操作者10元。

4：所有外漏焊缝及柱帽、柱窝下面要刷防溅剂。

对未刷防溅剂施工的一次考核5元。

三：结构件的焊接操作规范：（1）工艺参数：电流：260-320A 电压：27-34V气体流量：15-20升/分焊接速度：250-350mm/min （2）引弧时焊丝伸出15mm为宜，引弧点要放在收弧点（或电固焊）前10mm 引弧，然后快速向后摆动运行与收弧点重合，并恢复正常焊接方向和速度，形成均匀的焊缝。

（3）收弧时必须采用回焊法或间断灭弧法，把弧坑填满，不允许有弧坑存在。

（4）按图纸要求需要预热的结构件，Q550材质的预热温度在300-150摄氏度之间。

通令本作业指导书（焊接作业—特殊工序作业指导书）自签发之日起生效。

1、本作业指导书为关键工序控制管理体制工作程序支持性文件2、本作业指导书为受控制文件，发放及修改的批准由经理部总工程师负责。

3、本作业指导书解释权为经理部工程部，各作业施工班组，各部门都必须遵照执行。

中国铁路工程总公司玉蒙铁路指挥部第三份部2006年5月钢筋焊接作业指导书1、目的、适用范围为确保工程质量和工期，实施本作业指导，在施工过程中对焊接这个特殊工序进行监控，确保该过程处于受控状态。

本作业指导书适用于预制梁、钻孔桩、连续现浇箱梁等结构施工过程中焊接作业全过程。

2、焊接作业分类适用于本工程的焊接作业内容有两部分：手工电弧焊、闪光对焊；以下作业指导内容据此分别编写。

3、手工电弧焊3.1 施工准备（一）材料要求1.钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

钢筋应无老锈和油污。

2.钢材预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。

3.焊条焊条的牌号应符合设计规定。

如设计无规定时，应符合下表要求，焊条质量应符合以下要求：①药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。

②焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

③焊条必须根据焊条说明书的要求烘干后才能使用。

④焊条必须有出厂合格证。

钢筋电弧焊使用的焊条牌号注：不含25MnSi钢筋（二）主要机具设备电弧机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。

（三）作业条件1、焊工必须持有考试合格证。

2、电源应符合要求。

3、作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

4、熟悉图纸，做好技术交流。

3.2 施工操作工艺 ⑴、工艺流程⑵、检查电源、焊机及工具。

焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

钢筋焊接工程施工作业指导书l.目的通过实施本程序，以保证对产品质量要求预先鉴定工序能力,实施有效控制，实现公司确立的质量目标，最大限度地满足顾客的需要。

2. 适用范围本作业指导书适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。

3.职责3.1 本工序规定从事钢筋焊接施工的焊工必须持有焊工考试合格证，才能上岗操作，操作前须进行资格评定，合格后才能正式生产。

3.2 试验人员负责检测。

3.3 工长（或工号技术负责人）和质量检查人员负责过程控制。

4.技术标准本工序采用的标准为《混凝土结构工程施工质量验收规范》（GB50204-2015）2011年版，《钢筋机械连接通用技术规程》（JGJ107-2010），《钢筋焊接及验收规程》（JGJ18-2012）,《建筑工程施工质量验收统一标准》（GB50300-2013）。

5.作业前准备5.1 机械工具要预先鉴定认可。

交流电焊机、对焊机，焊接电源，焊剂盒。

5.2 材料5.2.1 钢材：钢筋必须具备出厂合格证，质保资料及复试报告等，均符合质量标准。

5.2.2 焊条：要有出厂合格证。

5.2.3 焊剂：要有出厂合格证.5.3 条件5.3.1 需要焊接的钢筋应符合国家有关标准或规范的要求。

5.3.2 钢筋电弧焊所用的焊条，其性能应符合现行国家标准《碳钢焊条GB/T5117》或《低合金钢焊条GB/T5118》的规定，其型号应符合设计要求。

设计无要求时按照规范的有关规定。

5.3.3 电渣压力焊和预埋件埋弧压力焊中，可采用HJ431 焊剂。

5.3.4 当采用低氢型碱性焊条时，应按照使用说明书的要求烘陪，且宜放入保温筒内保温使用；酸性焊条若在运输或存放中受潮，使用前亦应烘陪后方能使用。

烘焙时间为2 小时，温度在250-300°C 。

使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀后使用。

5.3.5 每批钢筋正式焊接之前，必须进行现场条件下钢筋焊接性能试验。

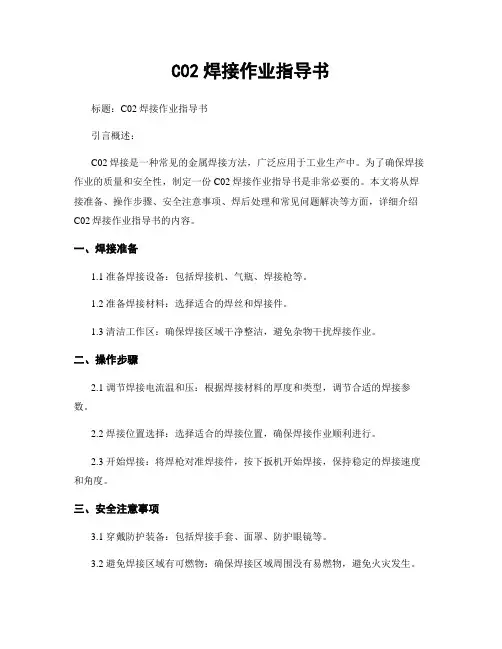

C02焊接作业指导书标题：C02焊接作业指导书引言概述：C02焊接是一种常见的金属焊接方法，广泛应用于工业生产中。

为了确保焊接作业的质量和安全性，制定一份C02焊接作业指导书是非常必要的。

本文将从焊接准备、操作步骤、安全注意事项、焊后处理和常见问题解决等方面，详细介绍C02焊接作业指导书的内容。

一、焊接准备1.1 准备焊接设备：包括焊接机、气瓶、焊接枪等。

1.2 准备焊接材料：选择适合的焊丝和焊接件。

1.3 清洁工作区：确保焊接区域干净整洁，避免杂物干扰焊接作业。

二、操作步骤2.1 调节焊接电流温和压：根据焊接材料的厚度和类型，调节合适的焊接参数。

2.2 焊接位置选择：选择适合的焊接位置，确保焊接作业顺利进行。

2.3 开始焊接：将焊枪对准焊接件，按下扳机开始焊接，保持稳定的焊接速度和角度。

三、安全注意事项3.1 穿戴防护装备：包括焊接手套、面罩、防护眼镜等。

3.2 避免焊接区域有可燃物：确保焊接区域周围没有易燃物，避免火灾发生。

3.3 注意通风：保持焊接区域通风良好，避免吸入有害气体。

四、焊后处理4.1 检查焊接质量：检查焊缝是否坚固，有无裂纹等质量问题。

4.2 整理工作区：清理焊接区域，避免杂物堆积影响下次作业。

4.3 关闭设备：关闭焊接机温和瓶，确保设备安全。

五、常见问题解决5.1 焊接过程中浮现飞溅：调整焊接参数，保持焊接速度和角度稳定。

5.2 焊接缝不坚固：检查焊接材料和焊接参数，重新焊接。

5.3 焊接机浮现故障：及时住手作业，联系维修人员处理。

总结：制定一份C02焊接作业指导书，可以匡助焊接人员规范操作流程，提高焊接质量和安全性。

以上介绍的内容是指导书的基本要点，希翼能对C02焊接作业有所匡助。

焊接作业指导书一、焊前准备规定1、检查焊接电流：在等速送丝下使用平硬特性直流电源，极性采用直流反接。

2、检查送丝系统：推丝式送丝机构要求送丝软管不宜过长（2～4m之间），确保送丝无阻。

3、检查焊枪：检查导电咀是否磨损，若超标则更换。

出气孔是否出气通畅。

4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。

5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。

检查CO2气体纯度（应大于99.5%，含水量和含氮量均不超过0.1%），压力降至0.98Mpa时，禁止使用。

6、检查施焊环境：确保施焊周围风速小于 2.0m/s。

7、清理工件表面：焊前清除焊缝两侧100mm以内的油、污、水、锈等，重要部位要求直至露出金属光泽。

8、检查焊接工艺指导书（或焊接工艺卡）是否与实际施条件相符，严格按工艺指导书调节施焊焊接规范。

二、施焊操作规定1、根据CO2气体保护半自动焊根据焊枪不同依说明书操作。

2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。

3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。

4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。

5、焊缝接头连接采用退焊法。

6、尺量采用左焊法施焊。

7、摆动与不摆动参照工艺指导书或根据焊件厚度及材质热输入要求定。

8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。

9、严格按工艺指导书要求正确选择焊接顺序，减小焊接变形和焊后残余应力。

10、焊后关闭设备电源，用钢丝刷清理焊缝表面，目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷，用焊缝量尺测量焊缝外观成形尺寸。

三、焊接参数规范规定1、焊接工艺参数控制：在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。

对未明确指定工艺参数的焊缝施焊时按如下要求施焊：2、焊丝直径：根据焊件厚度、焊接位置及生产进度要求综合考虑。

焊接作业指导书为了保证郑州站无柱雨棚工程的焊接质量，确保焊接检测的一次合格率在95%以上，特制订本作业指导书。

1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《建筑钢结构焊接技术规程》JGJ812、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。

施焊前按要求进行烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条。

按材质要求烘焙后，放入保温桶内，随用随取。

2.1.2引弧板：引弧板材质和坡口型式应与焊件相同。

2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.1.4根据设计要求在加工厂提前制作好各焊缝处的剖口角度、焊件间隙、钝边高度等，以方便焊接，保证焊接质量。

2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。

2.2.2各种材料在焊接前均经由有国家认证的专业机构进行焊接工艺评定。

2.2.3所有焊工持证上岗，并保证焊工合格证在有效期限，明确焊工的施焊范围。

3、操作工艺3.1工艺流程：作业准备→电弧焊接→焊缝检查。

3.2钢结构电弧焊接：3.2.1清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

3.2.2烘焙焊条应符合规定的温度与时间，将烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.3焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择合适的焊接电流，保证焊条直径，焊接电流，焊接速度，焊接电弧长度等。

3.2.4引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

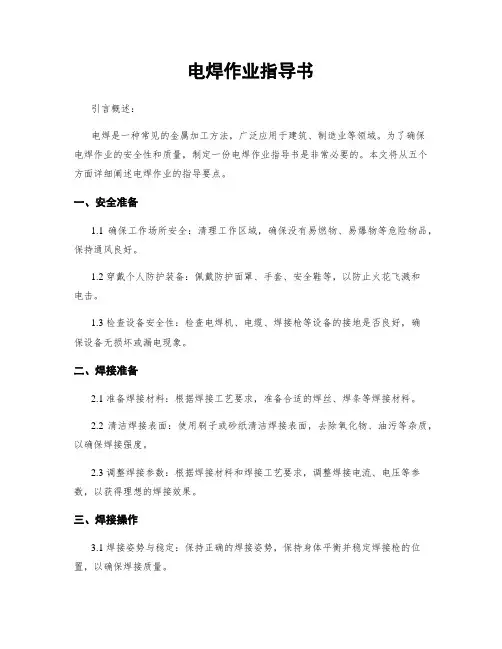

电焊作业指导书引言概述：电焊是一种常见的金属加工方法，广泛应用于建筑、制造业等领域。

为了确保电焊作业的安全性和质量，制定一份电焊作业指导书是非常必要的。

本文将从五个方面详细阐述电焊作业的指导要点。

一、安全准备1.1 确保工作场所安全：清理工作区域，确保没有易燃物、易爆物等危险物品，保持通风良好。

1.2 穿戴个人防护装备：佩戴防护面罩、手套、安全鞋等，以防止火花飞溅和电击。

1.3 检查设备安全性：检查电焊机、电缆、焊接枪等设备的接地是否良好，确保设备无损坏或漏电现象。

二、焊接准备2.1 准备焊接材料：根据焊接工艺要求，准备合适的焊丝、焊条等焊接材料。

2.2 清洁焊接表面：使用刷子或砂纸清洁焊接表面，去除氧化物、油污等杂质，以确保焊接强度。

2.3 调整焊接参数：根据焊接材料和焊接工艺要求，调整焊接电流、电压等参数，以获得理想的焊接效果。

三、焊接操作3.1 焊接姿势与稳定：保持正确的焊接姿势，保持身体平衡并稳定焊接枪的位置，以确保焊接质量。

3.2 控制焊接速度：根据焊接材料和焊接工艺要求，控制焊接速度，以避免焊接过热或过冷。

3.3 控制焊接角度：根据焊接工艺要求，控制焊接枪的角度，以获得适当的焊接形状和焊缝。

四、焊后处理4.1 清理焊接痕迹：使用刷子或砂纸清理焊接痕迹，去除焊渣和不良焊接部分。

4.2 检查焊接质量：使用目测或非破坏性检测方法检查焊接质量，确保焊缝牢固、无裂纹等缺陷。

4.3 防腐处理：根据需要进行防腐处理，如涂抹防锈剂或进行防腐涂层施工。

五、安全注意事项5.1 避免触电：不接触电焊机和焊接电缆的裸露部分，以免发生电击事故。

5.2 防止火灾：禁止在易燃物附近进行电焊作业，保持灭火器材的可用性。

5.3 避免有害气体：保持良好通风，避免吸入有害气体，如焊接烟尘和氮氧化物。

总结：电焊作业是一项需要严格遵守安全规范和操作要点的工作。

通过正确的安全准备、焊接准备、焊接操作和焊后处理，可以确保电焊作业的质量和安全性。

热力工程段焊接作业指导书编制：审核：审批：有限公司目录第一章总则 (1)适用范围 (1)编制依据 (1)第二章工程概况 (1)工程概况 (1)第三章母材及材料设备 (1)母材 (1)焊材 (1)焊接设备 (2)第四章焊接准备 (2)作业人员 (2)焊工安全操作规程 (2)焊接工艺评定 (3)第五章焊接工艺 (3)焊接坡口 (3)对口点焊 (3)焊接方法 (4)焊接工艺要求 (4)焊缝返修 (5)第六章质量检测 (5)外观检测 (5)无损检测 (6)第七章安全管理措施 (6)现场安全管理 (6)危险因素及其控制措施 (7)第一章总则适用范围本作业指导书适用热力管道的焊接工作;编制依据1城市供热管网工程施工及验收规范CJJ28—20142工业金属管道工程施工规范GB 50235-20103工业金属管道工程施工质量验收规范GB 50184-20114现场设备、工业管道焊接工程施工规范GB 50236-20115现场设备、工业管道焊接工程施工质量验收规范GB 50683-20116设计图纸第二章工程概况工程概况本工程项目为,管线全长为860米;该管道为GB2级压力管道,钢管材质Q235-B；管道采用有补偿与无补偿直埋相结合的冷安装方式敷设;热力管道主线包括DN500、DN450、DN400三个规格,起点为,DN1000热力主干线,终点至,端点设DN500、DN400的堵板各一个,穿越采用顶管方式,在东侧设置固定支架,主线阀门及波纹补偿器;在主干线上预留三个热力分支,一个DN300、两个DN250,在分支末端处设阀门井,内设分支阀门;第三章母材及材料设备母材本工程的复合钢管焊接坡口均为V形坡口,焊缝均为环形对接焊焊缝；其所用预制直埋保温管管径为Φ5298、Φ4788、Φ4267、Φ3257、Φ2736五种规格；管材钢号均为Q235-B;焊材焊接设备投入现场使用的焊接设备应性能完好,并按规定检验合格后方能使用;第四章焊接准备作业人员施工前对参加施工人员进行详细的技术交底；施工过程执行工序交接活动,严格进行“自检、互检、专检”相结合制度,确保施工质量;焊工安全操作规程焊接场地,禁止放易燃易爆物品;应备有消防器材,保证足够的照明和良好的通风;操作场地10米内,不应储存油类或其它易燃易爆物品,包括有易燃易爆气体的器皿管线;临时工地若有此类物品,而又必须在此操作时,应通知消防部门和安技意部门到现场检查,采取临时性安全措施后,方可进行操作;工作前必须穿戴好防护用品,操作时包括打渣所有工作人员必须戴好防护眼镜或面罩;仰面焊接应扣紧衣领,扎紧袖口,戴好防火帽;对受压容器、密闭容器、各种有桶、管道,沾有可燃气体和溶液的工件进行操作时,必须事先进行检查,并经过冲洗除掉有毒、有害、易燃、易爆物质,解除容器及管道压力,消除容器密闭状态敞开口、施开盖,再进行工作;在焊接、切割密闭空心工件时,必须留有出气孔;在容器内焊接,外面必须设人监护,并有良好通风措施,照明电压应采有12伏;禁止在已做油漆或叶涂过塑料的容器内焊接;电焊机接地零线及电焊工作回线都不准搭在易燃、易爆的物品上,也不准接在管道和机床设备上;工作台回线应绝缘良好,机壳接地必须符合安全规定;在有易燃、易爆物的车间、场所或煤气管附近焊接时,必须取得消防部门的同意并与煤气站联系好;工作时应采取严密措施,防止火星飞溅引起火灾;工作完毕,应检查场地;灭绝火种、切断电源才能离开;助手必须懂得电焊、气焊的安全常识;操作者必须注意助手的安全;焊接工艺评定第五章焊接工艺焊接坡口坡口如下图：序号壁厚Tmm坡口名称及形式坡口尺寸间隙Cmm 钝边Pmm坡口角度～α1 3-9 V型坡口0～2 0～2 65°～75°2 9-26 0～3 0～3 55°～65°焊接对口组对要求：（1）对口焊接前应检查坡口的外形尺寸和坡口质量;坡口表面应整齐、光洁,不得有裂纹、锈皮、熔渣和其它影响焊接质量的杂物,不合格的管口应进行修整；（2）对接管口时,应检查管道平直度,在距接口中心 200mm 处测量;允许偏差为 1mm,在所对接钢管的全长范围内,最大偏差值不应超过 10mm;3焊接在管道上的组对卡具不得用敲打或掰扭的方法拆除;4钢管对口错变量允许偏差如下：对口完成,检查合格后对接口进行点焊,点焊由焊工进行,其他工种不得自行点焊,点焊工艺及焊接材料与正式施焊一致;支管点焊,DN250和DN300的支管点焊长度要控制在10—20mm,点焊点数为4个点,点焊应分布均匀；主线点焊,DN500、DN450、DN400的主线管道点焊长度要控制在15—30mm,点焊点数为5个点,点焊应分布均匀;点焊后检查各点质量,对于不符合要求的应立即进行清除,并重新点焊;焊接方法河南路段工程管道焊接采用下向焊焊接形式；下向焊采用一人打底焊接,两人进行填充及盖面焊接;第一层焊缝根部应均匀焊透,不得烧穿;下向焊每层厚度一般不超过2mm；根焊预热焊的间隔时间不易超过5min,同时施焊中应特别注意接头和收弧质量,收弧时应将熔池填满,热焊接头应与根焊接头错开;焊接工艺要求管道焊缝的设置,应便于焊接、热处理及检验,并应符合下列要求：1有缝管道对口及容器、钢板卷管相邻茼节组对时,纵缝之间应相互错开100mm 以上；2管沟和地上管道两相邻环形焊缝中心之间距离应大于钢管外径,且不得小于 150mm；3在有缝钢管上焊接分支管时,分支管外壁与其它焊缝中心的距离,应大于分支管外径,且不得小于 70mm；4管道任何位置不得有十字形焊缝；5钢管、容器上焊缝的位置应合理选择,使焊缝处于便于焊接、检验、维修的位置,并避开应力集中的区域;不得在焊件表面引弧或试验电流;在焊接中应确保起弧与收弧的质量;收弧时应将弧坑填满,多层焊的层间接头应相互错开;除焊接工艺有特殊要求外,每条焊缝应一次连续焊完;如因故被迫中断,应采取防裂措施;再焊时必须进行检查,确认无裂纹后方可继续施焊;管道冷拉伸或冷压缩的焊接接头组对时所使用的工、卡具,应待该焊接接头的焊接及热处理工作完毕后,方可拆除;焊工按上述要求完成焊缝的焊接并检查合格后,及时填写焊接施工记录,并在焊缝一侧50mm处标清管线号、焊口号、焊工代号及焊接日期;焊接技术人员或其他责任人员要及时做好各种施工记录及其它资料;焊缝返修进行焊接接头抽样检验,若有不合格时,应按该焊工的不合格数加倍检验,若仍有不合格,则应全部检验;不合格的焊缝同一部位的返修次数不得超过两次;第六章质量检验外观检测6 .焊缝焊完后应清除熔渣和氧化层;焊缝外观成形良好,不应有电弧擦伤；焊道与焊道、焊道与母材之间应平滑过渡；焊渣和飞溅物应清除干净,检查数量为全部检查;焊接接头表面的质量应符合下列要求：1不得有裂纹、未熔合、气孔、夹渣、飞溅存在；2咬边深度应小于,且每道焊缝咬边长度不得大于该焊缝总长的10%；3焊缝表面不得有局部集气孔,单个气孔和夹渣；4对口错边量：6-10mm壁厚管道,允许错边量1mm,12-14mm壁厚管道,允许错边量；5表面加强高度不得大于该管道壁厚的30%,且小于或等于5mm,焊缝宽度应焊出坡口边缘2-3mm；6表面凹陷深度不得大于,且每道焊缝表面凹陷长度不得大于该焊缝总长10% ；无损检测焊接完毕后,应进行焊缝外观检查合格后,进行无损探伤检验,无损探伤检查：根据设计图纸要求,进行射线探伤,射线探伤符合GB/T3323的Ⅲ级;抽样比例和质量等级应符合设计文件的要求;焊缝的无损检验量,应按规定的检验百分数均匀在焊缝上,严禁采用集中检验量来代替应检焊缝的检验量;对于返修的焊缝应进行表面质量及100%的无损检验,其检验数量不计在规定检验数中;第七章安全管理措施现场安全管理施工前对施工人员进行详细的安全交底;在施工中加大安全生产宣传力度,使安全意识深入人心;各工种严格遵守本工种安全操作规程及业主安全施工的相关要求;焊接作业现场应配备消防灭火设施,防止和消除火灾事故发生;现场用电设备动力接线和接地应符合行业规范及业主要求;根据施工作业环境进行风险预测并制定相应的应急措施；明确区域安全责任人和安全管理制度,保证施工现场安全作业规范;危险因素及其控制措施。

电焊工的操作作业指导书1、从事电焊操作人员，必须进行专门培训，掌握焊接的安全技术、操作规程，考试合格，取得操作合格证后方准操作。

操作时应持证上岗。

徒工学习期间，不能单独操作，必须在师傅的监护下进行操作；2、焊工在操作前，要严格检查所用工具，包括电焊机设备、线路敷设、电缆线的接点等，使用的工具均应符合标准，保持完好状态，持证上岗，焊接操作人员在工作时应穿戴好所有防护用具；3、电焊机应有单独开关，装在防火、防雨的闸箱内，电焊机应设防雨棚。

开关的保险丝容量应为该机的1.5倍，保险丝不准用铜丝或铁丝代替；电焊机必须设有专用接地线，直接放在焊件上，接地线不准接在建筑物、机械设备、各种管道、避雷引下线和金属架上借路使用，防止接触火花，造成起火事故；4、电焊机一、二次线应用线鼻子压接牢固，同时应加装防护罩，防止松动、短路放弧，引起火灾；5、操作前必须办理用火申请手续，经本单位领导同意，领取用火许可证后方可进行操作；焊接时必须设接火斗，防火看护人；在有可燃材料保温部位，同部位上下交叉作业；严格执行防火规定和操作规程，操作时采取相应的措施，与看火人员密切配合，防止引起火灾；6、遇有五级以上大风气候时，施工现场的高空各露天焊接作业应停止，雨天后应先清除施工地点的积水后方可施焊；7、进行电焊前，应由施工员或班组长向操作、看火人员进行消防安全技术措施交底，所有交、直流电的金属外壳，都必须采取保护接地或接零，焊接的金属设备、结构本身要接地；8、禁止使用不合格的焊接工具设备。

电焊的导线不能与装有气体的气瓶接触，也不能与气焊的软管或气体的导管放在一起。

焊把线各气焊的软管不得从生产、使用、储存、易燃易爆物品的场所或部位穿过；9、焊接现场、临时库房必须配备灭火器材。

10、气焊时，氧气瓶、乙炔瓶应与各种易燃可燃材料隔离，二瓶之间不得小于5m，与明火之间不得小于10m。

11、焊接结束或离开操作现场时，必须切断电源、气源。

赤热的焊嘴、焊钳以及焊条等，禁止放在易燃、易爆物品和可燃物上；场监护；12、在焊接过程中，要随时进行检查，操作结束后，要对焊接地点进行仔细检查确认无危险后方可离开。

焊接作业指导书一、概述焊接是一种将金属材料连接在一起的常见工艺，广泛应用于各个行业。

为了确保焊接作业的质量和安全，本指导书将提供一些焊接作业的基本知识和注意事项。

二、焊接准备1. 确定焊接材料和焊接方法：根据工程要求和材料特性，选择合适的焊接材料和焊接方法。

2. 准备焊接设备：保证焊机和其他设备的正常工作，并检查焊接设备是否符合安全标准。

3. 准备焊接材料：清理焊接材料表面的污垢和氧化物，保证焊接接头的质量。

三、焊接操作1. 安全措施：佩戴防护眼镜、手套和防护服，确保人身安全。

2. 调整焊接设备：根据材料类型和规格，调整焊接电流和焊接速度，确保焊接接头的质量。

3. 进行焊接：按照焊接工艺要求，将焊枪或焊丝持稳，并均匀地移动，确保焊接接头的均匀性和牢固性。

4. 检验焊接质量：使用焊接质量检测工具，如焊缝探伤仪等，对焊接接头进行检测，确保焊接质量符合要求。

四、焊接质量控制1. 检查焊接接头：使用目视检查、放射性检测等方法，检查焊接接头是否存在裂纹、气孔等缺陷。

2. 测量焊接尺寸：使用测量工具，测量焊接接头的尺寸，确保焊接尺寸符合要求。

3. 焊接接头处理：根据焊接接头的质量情况，进行打磨、清理等处理，确保焊接接头的平整度和光滑度。

五、常见问题及解决方法1. 焊接接头出现裂纹：可能是焊接材料选择不当或焊接过程中温度控制不好造成的，应重新选择焊接材料和调整焊接参数。

2. 焊接接头出现气孔：可能是焊接材料表面存在油污或焊接设备漏气造成的，应清洁焊接材料表面并检查焊接设备。

3. 焊接接头尺寸不符合要求：可能是焊接过程中焊接速度不均匀造成的，应调整焊接速度并均匀移动焊枪或焊丝。

六、注意事项1. 确保焊接作业场所通风良好，防止有害气体的积聚。

2. 焊接操作前，应对焊接设备进行检查和维护，确保设备的正常工作。

3. 在进行焊接操作时，应保持专注和注意力，并遵守相关安全规定。

4. 对于复杂的焊接作业，应事先进行试焊，并根据试焊结果进行调整和改进。

*******焊接作业指导书编写：**审核：**批准：**2016年9月焊接作业指导书1、工程概况抚**** ，材质均为Q235B，所有管道对接焊缝采用V型坡口焊接，采用单面焊双面成型焊接工艺。

焊接方法采用手工电弧焊（DS）焊接，氩弧焊打底，2遍电焊焊接，焊条使用J427。

2、编制依据3、作业准备和条件要求（1）焊接准备，ZX7-400逆变焊机、BX3-500型，切割工具G01-100割炬，打磨工具Φ100角向磨光机。

（2）焊接材料：采用J427焊条，规格为Φ，焊材应有质保书，使用前应按其说明书要求进行烘焙，烘焙温度：350°，时间：恒温为一小时。

（3）焊接前由技术人员向焊工进行技术措施、安全措施交底，完成签证：焊工本人对施焊部位的焊接工艺要求要理解清楚。

（4）人员安排：焊接技术人员、质量检查员、焊工。

（5）焊工必须是经过基本知识和实际操作技能培训，取得焊工合格证书的人员担任。

凡担任管子工作的焊工，必须有相应项目合格证。

（6）焊工应凭焊接工作单领取焊条，并严格按焊接材料管理程序执行，携带焊条保温桶，保温桶应通电保存80-100℃，保温桶内的焊条，应随用随取。

当天没用完的焊条即时退回；第二天用时焊条重新烘干，重复烘焙次数不超过两次。

（7）焊接前，应清理干净焊口表面及近缝区的油、漆、垢、锈等，直至发出金属光泽，清理范围为：对接焊口每侧各为10-15mm。

（8）破口加工要求按照设计院提供的安装图纸进行，所有管道对接采用V型坡口。

（9）组对参数如图：4、工序关键点控制施（1）见证控制点①焊工资格审核。

②焊接工艺卡。

③焊接材料合格证书。

④作业指导书技术交底签证记录。

⑤焊接过程中质量监督及作业指导书执行情况。

（2）检查点①坡口清理情况的抽检。

②焊接完成后对焊缝的质量进行自检、专检。

③焊接完成后，由质量部门进行复检验收。

5、作业程序：焊接组装时待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。

（完整word版）焊接作业指导书及焊接⼯艺1．⽬的：明确⼯作职责，确保加⼯的合理性、正确性及可操作性。

规范安全操作，防患于未然，杜绝安全隐患以达到安全⽣产并保证加⼯质量。

2．范围：2.1.适⽤于钢结构的焊接作业。

2.2.不适⽤有特殊焊接要求的产品及压⼒容器等。

3．职责：指导焊接操作者实施焊接作业等⼯作。

4. ⼯作流程 4.1作业流程图4.2.基本作业:4.2.1.查看当班作业计划：按作业计划顺序及进度要求进⾏作业，以满⾜⽣产进度的需要。

4.2.2.阅读图纸及⼯艺：施焊前焊⼯应仔细阅读图纸、技术要求及焊接⼯艺⽂件，明⽩焊接符号的涵义。

确定焊接基准和焊接步骤；⾃下料的要计算下料尺⼨及⽤料规格，参照⼯艺要求下料。

有半成品分件的要核对材料及尺⼨，全部满⾜合焊图纸要求后再组焊。

4.2.3.校准：组焊前校准焊接所需⼯、量具及平台等。

4.2.4.⾃检、互检：所有焊接件先⾏点焊，点焊后都要进⾏⾃检、互检，⼤型、关键件可由检验员配合检验，发现问题须及时调整。

4.2.5.⾸件检验：在批量⽣产中，必须进⾏⾸件检查，合格后⽅能继续加⼯。

4.2.6.报检：⼯件焊接完成后及时报检，操作者需在图纸加⼯⼯艺卡⽚栏及施⼯作业计划上签字。

（外加⼯件附送货单及⾃检报告送检）。

5.⼯艺守则：5.1.焊前准备5.1.1.施焊前焊缝区（坡⼝⾯、I型接头⽴⾯及焊缝两侧）母材表⾯20～30mm宽范围内的氧化物、油、垢锈等彻底清理⼲净，呈现均匀的⾦属光泽。

5.1.2.检查被焊件焊缝（坡⼝形式）的组对质量是否符合图纸要求，对保证焊接质量进⾏评估，如有疑义应向有关部门联系，以便采取相应⼯艺措施。

5.1.3. 按被焊件相应的焊接⼯艺要求领取焊接材料，并确认焊接牌号⽆误。

5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本⼯艺提供的⼯艺规范参数预调焊接电流、电压及保护⽓体流量。

5.1.5.合焊前应先⾏组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度⼀般应为10-15mm（可视情况⽽定），点焊厚度应是焊脚⾼度的1/2（⾄少低于焊脚⾼度）。

焊接作业指导书一、总则1、焊工资格1.1.1 参与焊接旳焊工必须通过专业技术培训，上岗旳焊工应按焊接种类（埋弧自动焊、气体保护焊和手工焊）和不一样旳焊接位置（平焊、立焊和仰焊）分别进行考试。

考试合格发给合格证书。

焊工须持证上岗，不得超越资格证规定旳范围和有效期进行焊接作业。

1.1.2 上岗旳焊工必须通过技术交底，熟悉所承担旳工艺规定。

2、焊接材料1.2.1 焊接材料旳储存温度应在5℃以上，相对湿度不超过60%。

当班未使用完旳焊丝应回收，不得外露寄存过夜。

1.2.2 所有焊接材料必须经复检合格后方能使用。

1.2.3 J507Ni焊条须经350℃烘焙1小时后方可使用，SJ101q 焊剂须经300~350℃烘焙1~2小时后使用。

1.2.4 焊剂中不容许混入熔渣和赃物。

反复使用旳焊剂不不小于60目旳细粉粒旳量不得超过总量旳5%。

1.2.5 采用气体保护焊应满足防风、防雨条件，CO2 气体保护焊采用旳CO2 气体纯度应不低于99.5%，使用前须经倒置放水处理。

3、焊接环境1.3.1 焊接区域必须防风、防雨，否则须加设防风、雨设施或停止施焊。

1.3.2 焊接施工环境温度不得低于5℃，环境相对湿度不旳高于80%，否则采用火焰烘烤或其他必要旳工艺措施除湿。

4、接头准备1.4.1 焊接前应认真清理焊缝区域，不得有水、锈、氧化皮、油污、油漆或其他杂物，清除范围见下图所示。

（）对接接头1.4.2 加工不整洁旳坡口规定打磨光顺，不得有大旳凸起和凹陷。

1.4.3 焊接前应检查并确认所使用旳设备工作状态正常，仪表器具良好、齐全可靠，方可施焊。

1.4.4 所有使用埋弧自动焊焊接旳焊缝两端均应设引、熄弧板，所有引、熄弧板旳材质、板厚和坡口形式都必须与正式杆件相似，且应不不不小于100mm、宽80mm。

1.4.5 对接焊前对板件组装错边应认真检查：板厚＜25mm 时，错变不得不小于0.5mm；板厚≥25mm时，错边不得不小于1.0mm。

焊接作业指导一、焊工必须遵守安全、文明施工的规定。

1、电焊工必须经过训练，考试合格发给操作证后，才能独立操作。

2、认真熟悉焊接有关样件，弄清焊接位置和技术要求。

3、检查电源线是否破损，地线接地是否可靠，导电嘴是否良好，极性是否选择正确。

4、焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。

5、焊工必须按照规定经相应试件考试合格后，方可上岗位焊接。

6、使用的焊接材料应具有出厂合格证明书和质量保证书。

其它工器具：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。

7、焊工在使用电磨工具时采取防护措施。

使用前检查电磨工具砂轮片是否松动，是否需要更换砂轮片。

8、作业区如有易燃易爆物品时，要做好防止飞溅物的措施。

9、焊接时应注意避免飞溅或电弧损伤设备、飞溅。

10、禁止焊接有油污、将近燃易爆气体等的容器物品。

11、禁止在不停电的情况下检修，清扫焊机或更换保险丝，以防触电。

12、焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。

13、焊接时，不得有穿堂风，并应有防风措施。

14、打底完成后，应认真检查打底焊缝质量，确认合格后再进行盖面焊接。

15、焊缝经检验，如有缺陷，可用挖补的方式返修，但同一位置上挖补次数不得超过三次，并做到：a.彻底清楚缺陷。

b.补焊时，应按原工艺要求进行。

16、现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。

17、当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。

18、雨天不得在露天电焊。

在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。

19、电焊、氩弧焊等，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。

焊缝成型：焊缝过度圆滑、匀直，接头良好加强面高：0-3mm焊缝宽窄差：≤3mm裂纹、弧坑、气孔、夹渣：无。
