量块的等与级的划分和关系 1

量块等级的划分和关系集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]量块等级的划分以及等与级的关系量块的精度等级的划分(1)量块分级量块的分级是以量块长度相对于标称长度的偏差(即量块的长度偏差)划分的。

在我国量块检定规程JJG146-2003中，按《长度计量器具(量块部分)检定系统JJG2056-90》的规定分为00、0、K、1、2、3共六级。

按级使用量块时，用其中心长度的标称长度，因此测量结果中包含了量块实测值对期标称值的偏差。

(2)量块分等量块的等主要是根据量块长度的测量不确定度划分的。

在我国量块检定规程JJG146-2003中，按《长度计量器具(量块部分)检定系统JJG2056-90》的规定分为1、2、3、4、5、6共六等。

按等使用量块时，用其中心长度的实测值。

因此其测量结果只能在一定的程度上接近该量块长度的真值(即测量结果包含了量块实测值对其真值的偏差)。

量块等与级的关系由我国量块检定规程JJG146-2003可见:0、1(K)、2、3级量块的长度偏差分别与3、4、5、6等量块长度的测量不确定度相当，因此在量块的使用中，一定‘等’的量块可以用相应‘级’的量块来代替。

例如：10mm的二级量块，其长度偏差为±0.6um，按级使用是按标称尺寸计算，因此代入的误差即为±0.6um；10mm的5等量块，其长度的测量不确定度也为0.6um，因此2级量块可以代替5等量块使用。

但这种代替不经济，因为2级量块测量面的平面度、研合性都比5等量块要求高，所以只有在必须使用量块的标称尺寸，不能加以修正时才作这样代替。

反过来说，3等量块不能代替0级量块使用，4、5、6等量块不能分别代替相应的1(K)、2、3级量块使用，这是因为3、4、5、6等量块测量面的平面度、研合性相应地都比0、1(K)、2、3级量块低的缘故。

由量块的平面度、研合性可见：1等00(K)级；2等与0级；3、4等与1、2级；5、6等与3级分别相同。

:互换性与测量技术基础习题答案）周兆元李翔英》目录第一章习题1 (2)第二章习题2 (3)第三章习题3 (6)第四章习题4 (14)|第五章习题5 (20)第六章习题6 (22)第七章习题7 (24)第八章习题8 (28)第九章习题9 (31)第十章习题10 (36)第十一章习题11 (40))#@习题 11-1 什么叫互换性它在机械制造中有何重要意义是否只适用于大批量生产答：同一规格的零部件不需要作任何挑选、调整或修配，就能装配到机器上去，并且符合使用性能要求，这种特性就叫互换性。

互换性给产品的设计、制造和使用维修都带来很大的方便，对保证产品质量、提高生产效率和增加经济效益具有重大的意义。

互换性不仅适用于大批量生产，即便是单件小批生产，也常常采用已标准化了的具有互换性的零部件。

1-2 完全互换与不完全互换有何区别各用于何种场合答：完全互换与不完全互换是有区别的，若一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。

其中有一项不满足上述条件的，属于不完全互换。

一般地说，使用要求与制造水平、经济效益没有矛盾时，可采用完全互换；反之采用不完全互换。

|1-3 公差、检测、标准化与互换性有什么关系答：给零、部件规定合理的公差、正确进行检测，是实现互换性的必要条件。

而要做到这两点，需要有统一的标准作为共同遵守的准则和依据，所以，标准化是实现互换性的前提。

1-4 按标准颁发的级别分，我国标准有哪几种答：我国标准分为国家、行业、地方和企业四个等级，国家标准和行业标准又分为强制性和推荐性两大类。

1-5 下面两列数据属于哪种系列公比q为多少(1)电动机转速有：（单位为r／min）：375，750，1500，3000……。

解：由表1-1可知属于R40/12派生系列，公比q = 750/375 = 2(2)摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，40，63，80，100，125等。

附二《互换性与技术测量》习题集第一章 圆柱公差与配合一．是非题：1.图样标注0021.020-φ的轴，加工得愈靠近基本尺寸就愈精确（×）2.实际尺寸是客观存在的尺寸，且没有测量误差（×）3.给出基本尺寸和公差等级，就可以确定标准公差值（∨）4.025.0040+φ就等于ф40.025（×）5.若已知ф30f7的基本偏差为-0.02mm ，则ф30F7的基本偏差一定是+0.02mm(∨)6.尺寸公差总是正值(∨)7.加工零件的实际尺寸愈靠近基本尺寸，就愈准确（×）8.标准公差的数值与公差等级有关，而与基本偏差无关（∨）9.图样给出的零件尺寸偏差的绝对值愈大，则公差等级愈低（×）10.配合公差的数值愈小，则相互配合的孔、轴公差等级愈高（∨）11.同一基本尺寸分段中，对不同的公差等级，尺寸公差值的大小不同，是由于公差单位不同所致（×）12.孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以分析判断该配合属于过盈配合（∨）13.作用尺寸是由局部实际尺寸和形位误差综合形成的理想尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸（×）14.基本偏差是两个极限偏差中数值较小的那个极限偏差。

（T ）15.（自拟）基本偏差是两个极限偏差中绝对值较小的那个极限偏差。

（T）16.优先选用基孔制是因为孔难加工，故先按孔公差带加工孔，后按轴公差带加工轴。

（F）17.过渡配合是可能为间隙配合或可能为过盈配合的一种配合。

（F）18.电动机为标准设备，故传动件（或联轴器）与电动机轴的配合按基轴制。

（F）19.单键为标准件，故与单键配合的轴槽和轮毂槽按基轴制加工。

（T ）20.矩形花键配合采用基孔配合。

（T）21.孔的实际尺寸小于轴的实际尺寸，它们装配时产生过盈，称为过盈配合。

（F）22.为满足互换性要求，设计规定的公差值越小越好。

1、量块（块规）⑴形状：矩形、圆形⑵材料：钢、石英、玛瑙⑶测量面：1对相互平行的光滑平面⑷参数：①中心长度 L：量块一个测量面中心点a到与该量块另一测量面相研合的辅助平面之间的垂直距离②长度变动量：量块任意点长度L i 中的最大、最小长度差③标称尺寸：量块上标出的尺寸⑸量块的等级：级：00、0、1、2、3依次降低；按长度极限偏差和长度变动量分；以标称长度作为工作尺寸。

等：1、2、3、4、5、6依次降低；按中心长度测量的极限偏差和平面平行度分；以检定后中心长度的实际尺寸作为工作尺寸。

①按等使用：排除了量块的制造误差，仅有测量误差②按级使用：包含了量块的制造误差和测量误差⑹成套量块的尺寸系列：GB6093—1985⑺量块的组合：要求：块数尽量少，最多4块方法：每一块量块消除一位数字，从最末位数字开始例：组合尺寸33.625（用83块一套）标题：长度计量--量块（扩展）量块的基本知识量块是在长度计量工作中经常使用的计量器具。

通过量块可以进行长度的量值传递，量块又可以作为计量标准器对长度计量测试仪器、量具、量规等进行检定，还可以直接测量和调整精密机床的夹具、刀具在加工中的定位尺寸或对精密机械零件尺寸的测量。

所以它对长度计量单位的统一和量值传递准确可靠起着重要的作用。

一、量块的构造及技术要求量块的形状有：矩形截面的长方体量块；圆形截面的圆柱体量块；带有圆孔方形截面的长方管体量块和圆环形截面的圆管体量块。

我国与大多数的国家一样，均采用如图4-l所示的长方体量块。

每个量块都有两个测量面和四个侧面，对标称长度为5.5 mm及小于它的量块，其代表标称长度的数码字和制造者商标，刻印在一个测量面上，称此面为上测量面。

与此相对的面为下测量面。

标称长度大于5.5mm到1000mm的量块，其标称长度的数码字和制造者商标，刻印在面积较大的一个侧面上。

当此面顺向面对观测者放置时，它右边的那一个面为上测量面，左边的那一个面为下测量面。

第三章测量技术基础授课课题：测量技术基础基本要求：1.正确理解精度和误差的概念2.了解精度设计的基本原则，了解精度要求的实现方法，3.理解有关"测量"的概念以及量块的"等"和"级"的概念、测量方法分类的特点、测量器具的分类、主要性能指标。

难点：量块的基本知识（量块的等与级）重点：测量方法分类、量块的基本知识（量块的等与级）学时：1学时§3.1概述测量技术是一门具有自身专业体系、涵盖多种学科、理论性和实践性都非常强的前沿科学。

熟知测量技术方面的基本知识，是掌握测量技能，独立完成对机械产品几何参数测量的基础。

1.测量的概念及四要素：检测：就是确定产品是否满足设计要求的过程，即判断产品合格性的过程。

检测的方法可以分为两类：检验（定性）：测量（定量）检验：--只能得到被检验对象合格与否的结论，而不能得到其具体的量值。

因其检验效率高、检验成本低故在大批量生产中得到广泛应用。

测量：--是以确定被测量的量值为目的的全部操作过程。

--测量过程实际上就是一个比较过程，也就是将被测量与标准的单位量进行比较，确定其比值的过程。

若被测量为L，计量单位为u，确定的比值为q，则测量可表示为L=q•u例如用游标卡尺对一轴径的测量，就是将被测量对象（轴的直径）用特定测量方法（游标卡尺）与长度单位（毫米）相比较。

若其比值为30.52，准确度为±0.03mm，则测量结果可表达为（30.52±0.03）mm。

测量过程的四要素：被测对象计量单位测量方法（含测量器具）测量精度1）测量对象：几何量（长度、角度、表面粗糙度、形状和位置误差、螺纹及齿轮的各几何参数）2）计量单位：我国长度m、mm、μm；平面角度单位：弧度（rad）、微弧及度（°）、分（′）、秒（″）。

3）测量方法：是根据一定的测量原理，在实施测量过程中对测量原理的运用及其实际操作。

量块1量块的等和级按制造精度分为5级：K级；0级；1级；2级；3级。

按坚定精度分为5等：1等；2等；3等；4等；5等。

按级使用使用时直接用标称值按等使用要把修正值考虑进去为什么外国要用级，而国家却规定用等？因为物体由于环境因素使得量块的膨胀系数发生改变，人为因素使得量块的表面受到磨损，这些都会导致系统误差的出现，为了使得数据准确，我们得到的测量值要把修正值考虑进去得出最后结果。

2.量块的结构量块又耐磨材料制造，一般由碳化铬、碳化钨、合金钢、不锈钢、石英石等这几种材料制成，每一材料根据半年不同环境有这自己相应的优点与缺陷。

量块由四个非测量面和两个测量面构成的一个方体，每一个两块都有自己的标称值，标称长度不大于5.5mm的量块标称值刻在量块的上测量面上，其相背为下测量面。

当标称值大于5.5mm的量块标称值刻在面积较大的非测量面上，当其刻有标称值的非测量面面对我们时，其右面为上测量面，左面为下测量面。

4.艾力支撑点：艾利点是距两端面各为0.211L的位置，艾利点是为使水平放置的物体在重力的作用下两端面仍能保持平行状态。

（距离物体两端各1/9,使量块变形最小）贝塞尔点：两支撑点间的距离为0.55938L，这种支撑是使物体受重力变形的影响后，其中性面的尺寸变化最小。

以前的国际米原器就是用贝塞尔点来支撑的。

3.量块的检定1.检定环境：等温恒压（温度20℃，大气压101.325kpa）2主要检定项目：研合性；平面度；长度变动量（测量面平面平行度）；中心长度尺寸。

3.检定过程：研合性，测量面平面度：1.在检定前，要带上专业的实验手套，在必要的时候，用特制的镊子对量块进行夹取。

2.用120#汽油清洗被检量块的测量面，并用绸巾擦干汽油。

3.取出直径不小于45mm、厚度不小于11mm的玻璃或石英的平面平晶，将被检测量面的截面尺寸规定矩形截面标称长度n l截面长度a截面宽度b0.5≤n l ≤10 03.030- 05.02.09-- 10＜n l ≤100003.035-05.02.09--非测量面平面度用样板直尺靠近侧面，观察其间的间隙或用塞尺测量。

量块为什么既要分级又要分等【关键词】量块等级测量不确实度變动量【DOI编码】10.3969/j.issn.1674-4977.2017.02.0091 概述在我国，量块的准确度分级又分等，这在计量器具中是比较特殊的。

量块等级的具体划分也有相对应的标准。

1.1 量块级的的划分量块分级是根据量块长度的制造偏差、长度变动量、平面度和研合性等确定的。

“级”表示量块长度的实测值与其标称值之间的接近程度。

一般分为00，0，K，1，2和3级，最高为00级（详见表1）。

各级量块对其标称长度偏差不应超过表1的规定。

3级除专用量块外，一般是不出厂的。

1.2 量块等的划分量块的等是按量块实测长度的测量不确定度、长度变动量、平面度和研合性来确定的。

量块分为1，2，3，4，5和6等（详见表2）。

“等”表示量块的长度的实测值与其真值的接近程度。

各等量块长度测量的不确定度，应不超过表2的规定。

2 量块等级划分的必要性从符合经济原则考虑，为了适应不同行业不同准确度的测量，生产厂家根据量块的平面度、研合性、长度变动量和量块长度制造偏差的大小来划分级别。

偏差小的选配成高级别，偏差度大的选配成低级别。

出厂量块只注明整套量块的级别，不给出每套量块的偏差值，用户按级别使用量块时，只需按标称尺寸使用，很方便。

随着科学技术的发展，目前工业生产、国防科研对长度计量的准确度要求越来越高。

要使量块的制造水平迅速赶上去是有困难的。

但检定量块的检定准确度较量块的制造准确度高得多。

因此可以用高标准的测量方法来确定量块的实际尺寸（即确定相对于标称尺寸的偏差）。

使用者在使用中按此偏差进行修正，就等于提高了量块的准确度，解决了使用上高准确度要求和量块制造上的困难的矛盾。

例如标称值为50的量块，实际制造后的量块真值设定为49.9996mm。

如按标称值使用，则包含0.4μm的误差。

倘若我们用高准确度仪器测量该量块，测得值为49.*****mm，相对于标称值50mm的偏差是-0.42μm 那么我们在使用该量块时，按-0.42μm作修正，这时由此引起的误差为-0.02μm，这比使用标称值时的误差缩小了一个数量级，大大提高了测量的准确度。

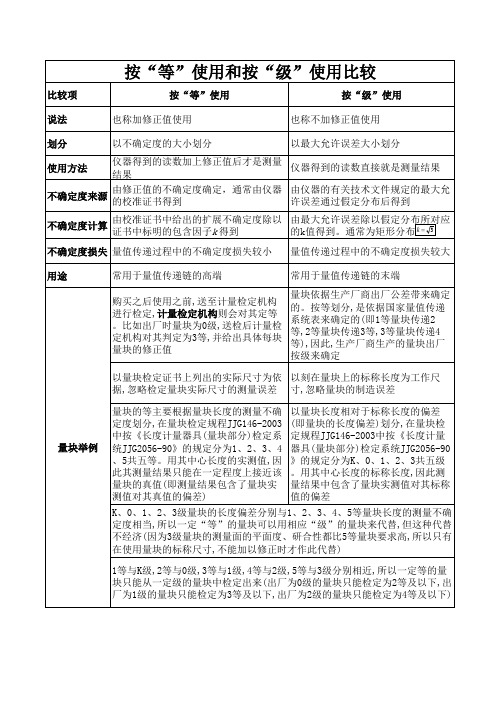

量块的等与级的划分和关系 1．量块的精度等级的划分（1）量块分级量块的分级是以量块长度相对于标称长度的偏差（即量块的长度偏差）划分的。

在我国量块检定规程JJG146-2003中，按《长度计量器具（量块部分）检定系统JJG2056-90》的规定分为00、0、K、1、2、3共六级。

按级使用量块时，用其中心长度的标称长度，因此测量结果中包含了量块实测值对期标称值的偏差。

（2）量块分等量块的等主要是根据量块长度的测量不确定度划分的。

在我国量块检定规程JJG146-2003中，按《长度计量器具（量块部分）检定系统JJG2056-90》的规定分为1、2、3、4、5、6共六等。

按等使用量块时，用其中心长度的实测值。

因此其测量结果只能在一定的程度上接近该量块长度的真值（即测量结果包含了量块实测值对其真值的偏差）。

由此可见，量块按等使用的精度比级的精度高得多，目前最高精度的测量方法（如在激光量块干涉仪上测量），其精度可达±（0.03+0.2L/m）µm。

所以,量块精度分等又分级,目的就在于可借助于高精度的测量方法来确定量块实测值,在使用时加以修正,从而提高量块的使用精度;另外,按等使用还能克服由于量块经常使用导致测量面质量下降而引起精度降低的缺陷.因此按等使用量块不仅精度高,而且具有一定的经济意义.为此,对于作为基准进行长度尺寸传递,以及高精度的测量,应当按等使用,而在一般测量时可按级使用,以简化计算。

2.量块等与级的关系由我国量块检定规程JJG146-2003可见:0、1（K）、2、3级量块的长度偏差分别与3、4、5、6等量块长度的测量不确定度相当，因此在量块的使用中，一定‘等’的量块可以用相应‘级’的量块来代替。

例如：10mm的二级量块，其长度偏差为±0.6µm，按级使用是按标称尺寸计算，因此代入的误差即为±0.6µm；10mm的5等量块，其长度的测量不确定度也为0.6µm，因此2级量块可以代替5等量块使用。
