框架桥（涵）施工工艺13.1.1工艺概述框架桥（涵）指涵身、底板和盖板采用钢筋混凝土整体浇筑结构的涵洞，当涵洞顶面无填土时，也称为框架桥（结构示意见图13.1.1-1）。
根据地质条件的不同，其地基处理一般采用明挖、换填、强夯、砂桩、粉喷（旋喷）桩加固等措施，或采用其它桩基形式。
本工艺适用于框架（桥）涵基础以上结构的施工，关于基础施工可参考第 2 章有关内容。
图13.1.1-1 框架涵结构要素13.1.2作业内容框架桥（涵）施工主要作业内容有：地基处理、基坑开挖、基础施工、钢筋加工及安装、涵身施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。
13.1.3质量标准及检验方法《铁路混凝土工程施工质量验收标准》（TB10424－2010）《铁路桥涵工程施工质量验收标准》（TB10415－2003）《高速铁路桥涵工程施工质量验收标准》（TB10752－2010）13.1.4工艺流程图框架涵施工工艺流程见图 13.1.4-1。
图 13.1.4-1 框架涵施工工艺流程图13.1.5工序步骤及质量控制一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵测量放样：平整场地后粗测涵洞的平面位置。
⑶调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。
2.材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
3.机具准备挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、吊装机具等。
二、测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑开挖上边缘5m 左右，并设置明显的标志，避免开挖和运输机械的破坏。
根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。

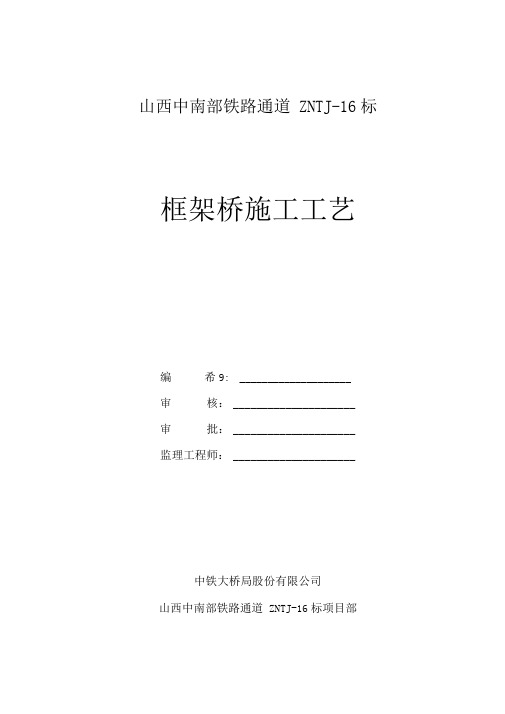

山西中南部铁路通道ZNTJ-16标框架桥施工工艺编希9: ____________________审核：_____________________审批：_____________________监理工程师：_____________________中铁大桥局股份有限公司山西中南部铁路通道ZNTJ-16标项目部二零一一年三月十日1.工程概况. (2)2.适用范围. (2)3.作业准备. (2)4. 技术要求. (2)5. 施工程序与工艺流程 (3)6.施工要求. (6)7．劳动组织. (12)8.材料要求. (12)9.设备配置. (12)10. 质量控制及检验. (13)11. 安全环保要求. (15)1. 工程概况本单位工程4 座框架小桥均位于线路双线正线地段。
本区段位于汤阴东至日照南的冲积平原区，地势平坦、开阔, 大多为耕地, 夏种玉米花生, 冬种小麦。
地层主要有第四系全新冲积粉质粘土。
1.1气象特征本区位于东亚季风气候区，属暖温带季风气候，四季分明。
年平均气温为13.3 C〜14.1 C,平均无霜期为199天，年平均降水量在597〜820毫米左右。
2. 适用范围适用于中铁大桥局新建铁路山西中南部铁路通道汤阴东至日照南段，单位工程编号为小桥-03，包括框架小桥DK855+694.3 DK855+749.65 DK855+851.23 DK856+720.32共4 座。
3.作业准备3.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋配齐生活办公设施，满足主要管理技术员进场生活办公要等。
4.技术要求4.1混凝土的拌合由5#号混凝土拌和站集中拌合；钢筋的加工由DK855+100钢筋加工厂加工。
