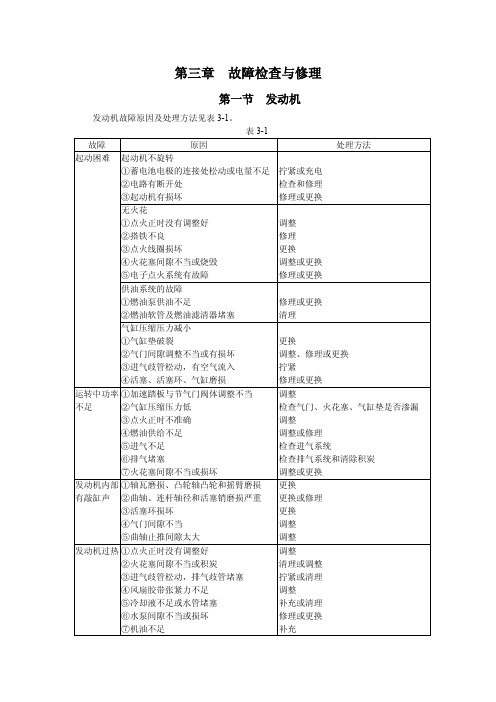

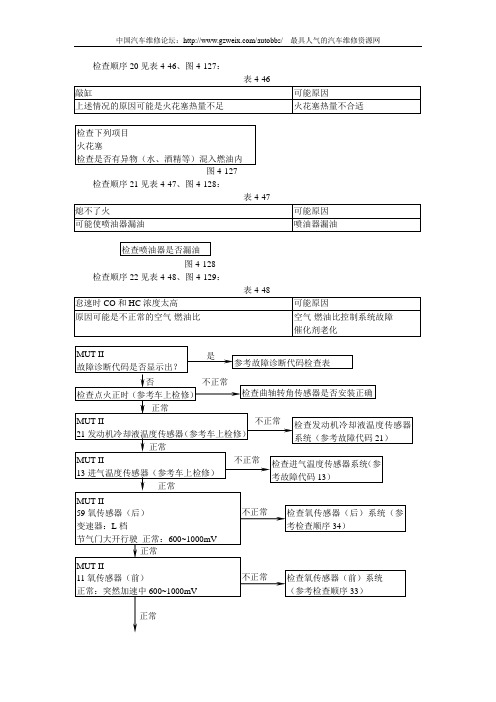

哈飞路宝完全修理手册故障部位与现象处理措施哈飞路宝发动机问题启动困难a 启动机不运转1.蓄电池电极接先处松动或电量缺乏2.电路有断开处运转中功率缺乏1.加速踏板与节气门体拉线调整不当2.汽缸压缩压力减小3.燃油压力调整损坏造成燃油供给缺乏4.进气缺乏5.排气堵塞6.火花塞间隙不当积炭或损坏7.单缸高压阻尼线损坏8.点火线圈性能下降各缸点火能量缺乏9.喷油器堵塞或损坏10.燃油滤清器堵塞11.节气门位置传感器损坏12.电动燃油泵供油压力缺乏发动机内部有敲缸声1.轴瓦磨损凸轮轴凸轮磨损2.曲轴连杆轴颈和活塞销磨损严峻3.活塞环损坏4.气门间隙不当5.凸轮轴曲轴止推间隙太大6.爆震传感器损坏发动机过热1.火花塞间隙不当或积炭2.进气管松动排气管堵塞3.接插件插接不好或风扇损坏4.冷却液缺乏或水管堵塞5.水泵间隙不当或损坏6.机油缺乏7.机油路堵塞或机油泵损坏8.汽缸垫损坏9.离合器滑动拧紧或充电检查和修理调整检查气门火花塞汽缸垫是否渗漏气门研磨调整或更换检查进气系统检查排气系统和清楚积炭调整清理或更换更换更换清洗或更换更换更换修理或更换更换更换和修理更换调整调整更换清理或调整拧紧或调整调整或更换补充或清理修理或更换补充清理或更换更换修理或更换10.散热器被水垢堵塞11.节温器打不开12.水泵皮带张紧力缺乏机油消耗量过大1.气门导套油封磨损或损坏2.油环磨损或损坏3.活塞环对口未按规定错开4.汽缸垫损坏5.气门与气门导套磨损6.发动机过热内压增加局部机油通气口排出7.油封损坏漏油2离合器离合器有噪音1.分别轴承磨损或损坏2.前输出轴轴承磨损3.离合器轮毂松动4.离合齐压盘有裂纹5.压盘和膜片弹簧有松动6.离合器摩擦片有油7.离合器减震胶棒或弹簧损坏离合脱离不开和空离合1.踏板行程不够或钢索空行程太大2.没有空行程3变速器、变速器换档困难1.同步齿圈磨损2.同步齿轮磨损3.定位球损坏4.拨叉变形或不均匀磨损4排放排放不合格1.使用了含铅的燃油造成氧传感器及三元催化器损坏2.点火系统故障造成缺火并长期使用将氧传感器及三元催化器损坏3.排气系统漏气电子掌握器得不到正确的氧传感器信号造成空燃比变浓清理或更换调整或更换调整更换更换调整更换更换检查有关部位更换更换更换修理更换修理或更换清理或更换更换调整调整更换更换更换更换修理或更换更换更换更换5消声器消声器的性能太差1.排气管接头松动2.排气支管松动3.排气支管或消声器损坏4.消声器衬套损坏5.车体和消声器之间干预6冷却系统风扇不动作1.电源线断开2.电熔器熔断3.风扇继电器不导通4.水温传感器有故障5.风扇电机有故障风扇不停顿1.风扇继电器常通2.水温传感器有故障8传动轴传动轴异响1.万向节过度磨损2.万向节缺少润滑油3.差速器润滑不良4.防尘罩裂开5.差速器油封漏油9制动系统制动力不够1.制动管中制动液泄露2.制动盘或摩擦块有油污3.制动器过热4.制动鼓与制动蹄接触不良5.制动蹄有油污或水6.制动蹄严峻磨损7.制动分泵有故障8.制动钳总成有故障拧紧拧紧修理或更换更换修理削减接点接通更换更换检查修理或更换检查修理或更换更换检查并更换更换加规定油脂加润滑油更换更换确定泄露部位并修理清洁或更换找出缘由并修理修理改善接触更换更换修理或更换修理或更换制动不均〔制动器工作不协调〕1.制动蹄有油污或水2.制动鼓与制动蹄的间隙失调3.制动鼓与制动蹄的间隙失调4.轮胎气压左右不均5.制动分泵有故障6.前轮定位不良7.同轴轮胎不全都8.制动管路堵塞9.悬架零件松动10.制动钳松动11.制动钳故障踏板行程过大1.局部制动系统故障2.制动系统中有空气〔踏板软/海绵状〕3.后制动器间隙未调好4.制动蹄弯曲变形5.制动蹄磨损6.制动液壶内制动液缺乏制动器未完全分别〔制动踏板松开后制动器有稍微带刹车〕1.主缸活塞回程不对2.主缸回流堵塞3.制动管路堵塞4.驻车制动调整不正确5.制动器内复位弹簧变弱或损坏6.驻车制动钢索不敏捷或卡滞7.制动分泵或制动钳活塞卡滞踩下制动踏板时连续跳〔不是稍微跳动〕1.车轮轴承损坏或松动2.后轮制动鼓失圆3.制动盘轴向跳动太大制动噪声1.制动蹄磨光或制动衬片粘有杂质2.制动蹄制动衬片磨损或损坏3.前轮轴承松动4.制动底板变形或安装螺母松动ABS 警告灯亮1.旧故障代码未被去除2.A BS 部件工作不良或损坏更换检查制动调整机构是否工作更换均匀充压修理或更换按规定调整同一轴上用同一规格轮胎检查制动管路是否损失如有换件检查全部的悬架安装检查螺栓的扭矩是否到达规定值检查制动钳是否有卡滞滑销是否正确润滑修理或更换卡钳检查制动系统必要时修理制动系统排气修理或更换间隙调整机构调整制动间隙更换制动蹄更换制动蹄加制动液检查系统是否泄露修理主缸清洗检查制动管路部件是否损坏如有更换件检查并调整好更换修理或更换必要时修理更换车轮轴承检查跳动修理或更换按说明检查制动盘修理或更换修理或更换制动蹄制动衬片更换制动蹄制动衬片更换轴承更换或拧紧固定螺母使用诊断仪去除旧故障代码使用诊断仪故障代码按故障代码检查故障修理或更换10转向系统转向困难1.轮胎气压缺乏调整压力2.转向横拉杆接头卡住修理或更换3.前轮定位不良按规定调整转向轮摆〔摇摆抖动或震惊〕1.轮胎压力缺乏调整轮胎压力2.车轮摇摆修理或更换3.左右轮胎直径不同更换一样规格的轮胎4.轮毂螺母松动拧紧5.横拉杆接头磨损或松动更换或拧紧6.转向器安装松动拧紧7.轮胎或车轮不平衡平衡车轮或轮胎8.轮胎鼓包或撞鼓更换轮胎9.前轮定位调整不良检查前轮定位转向盘自动拉向一边〔汽车行车〕1.轮胎磨损不均更换2.在一个轮胎上制动器抱死修理3.轮胎充气缺乏调整轮胎压力4.转向拉杆磨损或变形更换5.前轮定位不准按规定调整6.前悬架或后悬架零件松动弯曲或损坏拧紧或更换悬架零件7.转向器齿合不良更换转向盘受到冲击〔或车轮的角震惊〕1.轮胎充气压力过高降至规定值2.减震器性能差更换3.轮胎直径不同调整或更换4.转向横拉杆接头磨损更换5.前轮轴承磨损或损坏更换6.前轮松动拧紧7.转向盘松动拧紧螺母8.轮胎鼓包或撞包更换轮胎9.转向器转动力矩过小调整轮胎磨损快或磨损不均匀1.轮胎气压不均调整轮胎气压2.轮胎直径不同调整或更换3.车轮轴承磨损或松动更换4.轮胎摆震修理或更换5.轮胎更换不当导致不平衡调整6.前轮定位调整不良按规定调整7.行驶工况不良尽量降低车速转向噪声1.螺栓螺母松动拧紧2.钢板弹簧座松动拧紧3.车轮轴承损坏或其他不良更换4.转向横拉杆磨损或卡住更换5.转向横拉杆接头润滑缺乏润滑或更换转向游隙太大1.车轮轴承磨损更换车轮轴承2.转向器安装螺栓松动拧紧或修理3.转向器间隙调整不良检查或调整4.转向横拉杆接头磨损或松旷更换接头回位不良1.转向横拉杆接头卡住更换接头2.转向柱卡住修理或更换3.转向器润滑不良润滑4.前轮定位不准检查并调整5.转向器间隙调整不良检查并调整小齿轮扭矩6.轮胎压力缺乏调整压力转向横拉杆噪声特别1.转向横拉杆接头磨损卡位或松动更换更拉杆接头2.减震器或安装件损坏更换或修理3.前稳定杆松动拧紧螺栓或更换衬套4.车轮螺母松动拧紧5.悬架螺栓或螺母松动拧紧悬架螺栓或螺母6.车轮轴承损坏或其他不良更换7.悬架弹簧损坏更换11悬架系统调整高度低或不均1.弹簧折断或扭曲更换2.超载检查载荷3.弹簧规格不对更换乘坐不舒适减震器有故障更换悬架压到底部1.超载检查载荷2.减震器有故障更换3.弹簧规格不对更换12车速里程表指示错误1.车速传感器故障更换2.变速器故障〔润滑油缺乏或传动齿轮磨损〕修理或更换3.车速里程表故障更换4.车速表指针卡滞修理5.接车速传感器的先束插接件接触不良修理没有指示1.仪表电源线断路修理2.车速传感器故障更换3.车速里程表故障更换4.车速表指针卡死修理5.接车速传感器的线束故障〔正线断路或短路/搭铁线断路/信号线断路或短路〕修理13发动机转速表指示错误1.发动机曲轴传感器故障更换2.发动机ECU 故障更换3.信号输入线插接件接触不良修理4.转速表故障更换5.转速表针卡滞修理没有指示1.仪表电源线断路修理2.发动机曲轴传感器故障更换3.发动机ECU 故障更换4.信号输入线断路修理5.转速表故障更换6.转速表指针卡死修理14燃油表指示错误1.燃油传感器故障〔浮子卡滞〕修理或更换2.线束插接件接触不良修理3.接燃油传感器的线束搭铁修理4.燃油表故障更换5.燃油表针卡滞修理没有指示1.仪表电源线断路修理2.燃油传感器故障〔电阻开路〕更换3.接燃油传感器的线束断路修理4.燃油表故障更换5.燃油表针卡死修理15水温表指示错误1.水温传感器故障更换2.线束插接件接触不良修理3.接水温传感器的线搭铁修理4.水温表故障更换5.水温表指针卡滞修理没有指示1.仪表电源线断路修理2.水温传感器故障〔电阻开路〕更换3.接水温传感器的线断路修理4.水温表故障更换5.水温表指针卡死修理17 空调系统无热风或热风缺乏1.掌握机构损坏或操作不正确修复掌握机构2.阀们损坏更换阀们3.暖风导管堵塞检查并修复4.加热芯体泄露或堵塞更换加热芯体5.热水管泄露或堵塞更换水管冷气缺乏暖风电机工作正常下1.通风口堵塞检修2.蒸发器结霜检修3.储液器过滤层堵塞更换储液器4.暖风导管堵塞检修暖风机电机故障下1.开关故障更换或修理2.电阻值不正常更换3.熔断丝熔断检查并修复4.线路连接故障检查并修复5.电机故障更换电机6.叶轮损坏更换叶轮空调不工作1.熔断器熔断更换熔断器2.线束接头不良修理线接头3.制冷剂缺乏或过量填充制冷剂修理泄露处或者释放一局部制冷剂4.空调压缩机继电器故障更换空调压缩机继电器5.空调压力开关故障更换压力开关6.空调压缩机电磁离合器故障更换空调压缩机7.压缩机过宠保护开关故障更换压缩机过宠保护开关8.空调开关不良9.风速开关不良10.发动机ECU 不良暖风电机不转1.熔断器熔断2.线接头不良3.暖风机电机不良4.风速开关不良5.调风速电阻不正常6.叶轮故障暖风电机旋转不停风速开关故障更换空调开关更换风速开关更换发动机ECU更换熔断器修理线接头更换暖风机电机更换空调掌握板组件更换调速电阻更换叶轮更换风速开关。
汽车冷却系统维修手册随着汽车的普及和使用频率的增加，汽车冷却系统的维修变得越来越重要。
汽车冷却系统是汽车发动机正常运行的关键，它的维护和修复对于汽车的性能和寿命具有重要影响。
本手册将向您介绍汽车冷却系统的组成、常见问题及其维修方法，帮助您更好地了解和解决汽车冷却系统故障。
第一节：汽车冷却系统的组成汽车冷却系统主要由以下几个组成部分构成：1. 散热器：发动机散热器是冷却系统中最重要的部件之一，它通过散热片将发动机排出的热量散发到外界空气中，降低发动机温度。
2. 水泵：水泵是冷却系统中的核心部件，它通过驱动皮带将冷却液循环送入发动机，加速热量传递，保持发动机正常工作温度。
3. 水箱：水箱是冷却系统中的储液器，它可以储存冷却液，并通过压力调节阀控制冷却系统的压力，确保冷却液在发动机工作时能正常循环。
4. 温控装置：温控装置通过传感器监测发动机温度，并控制冷却系统的运行状态，确保发动机在适宜的温度范围内工作。
第二节：常见问题及其维修方法1. 发动机过热：当汽车冷却系统失效或故障时，发动机可能会过热。
此时，应立即停车，并等待发动机冷却后检查冷却系统是否有漏水或水箱中是否有足够的冷却液。
如果存在漏水问题，应及时修理或更换密封件。
如果冷却液不足，应添加足够的冷却液。
2. 冷却液泄漏：冷却液泄漏是冷却系统常见的故障之一。
检查冷却系统的管路、冷却液储液器、水泵和散热器等部件，找到漏点后及时修复或更换。
3. 水泵故障：水泵故障可能导致冷却液不循环或循环不畅，进而使发动机过热。
检查水泵轴承是否有松动或磨损，如果有问题，应及时更换。
4. 散热器堵塞：散热器的散热片可能会因为灰尘、油渍等原因而堵塞，导致散热效果降低。
清理散热器的方法是使用专业的清洗剂进行清洗，或者拆卸散热器进行彻底清洗。
第三节：冷却系统的维护为了保持汽车冷却系统的正常运行，以下几点维护措施是必要的：1. 定期检查冷却液的液位和质量，确保冷却液的足够和清洁。
4. The coolant level should be upto the base of the filler neck.Add coolant if it is low.5. Put the radiator cap back on.Tighten it fully.6. Pour coolant into the reservetank. Fill it to halfwaybetween the MAX and MIN marks. Put the cap back on the reserve tank.Do not add any rust inhibitors or other additives to your car'scooling system. They may not be compatible with the coolant or engine components.Replacing Engine CoolantThe cooling system should becompletely drained and refilled with new coolant according to the time and mileage recommendations in the maintenance schedule. Use only Genuine Honda Antifreeze/Coolant.Draining the coolant requires access to the underside of the car. Unless you have the tools and knowledge,you should have this maintenance done by a skilled mechanic.1. Turn the heater temperaturecontrol lever to maximum heat. Open the hood. Make sure the engine and radiator are cool to the touch.2. Remove the radiator cap.3. Loosen the drain plug in thebottom of the radiator. The coolant will drain through the splash guard.MaintenancecontinuedRESERVE TANKRADIATOR CAPRemove the drain bolt from the engine block.4. Remove the reserve tank fromits holder by pulling it straight up. Drain the coolant, and then put the tank back in its holder.5. When the coolant stopsdraining, tighten the drain plug in the bottom of theradiator. Apply non-hardening sealant to the drain bolt threads,and reinstall the bolt in the engine block. Tighten the bolt to 61 Ib-ft (8.5 kg-m, 83 N .m).6. Mix the recommendedantifreeze with an equalamount of purified or distilled water in a clean container. The cooling system capacity is:With 5-speed manual transmission:5.7 U.S. qt (5.4 )With automatic transmission:5.6 U.S. qt (5.3 )MaintenanceDRAIN PLUGRESERVE TANKHOLDERRESERVE TANK CAPDRAINBOLT。

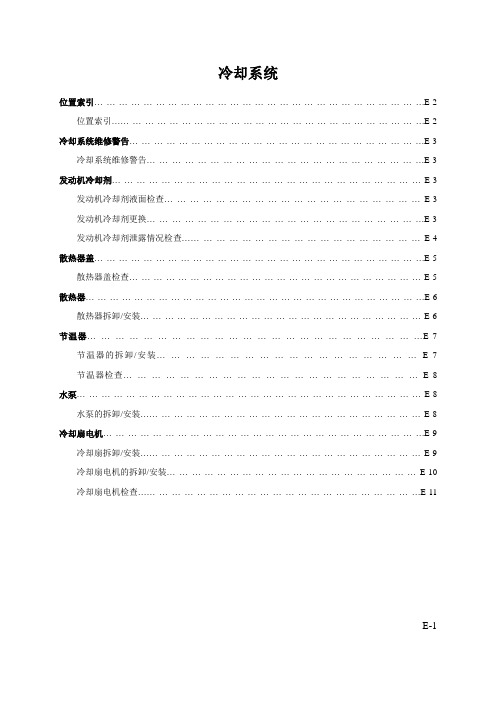

冷却系统位置索引………………………………………………………………………E-2 位置索引……………………………………………………………………E-2 冷却系统维修警告………………………………………………………………E-3 冷却系统维修警告…………………………………………………………E-3 发动机冷却剂…………………………………………………………………E-3 发动机冷却剂液面检查……………………………………………………E-3 发动机冷却剂更换…………………………………………………………E-3 发动机冷却剂泄露情况检查…………………………………………………E-4 散热器盖………………………………………………………………………E-5 散热器盖检查………………………………………………………………E-5 散热器…………………………………………………………………………E-6 散热器拆卸/安装……………………………………………………………E-6 节温器………………………………………………………………E-7 节温器的拆卸/安装………………………………………………E-7 节温器检查………………………………………………………E-8 水泵…………………………………………………………………………E-8 水泵的拆卸/安装……………………………………………………………E-8 冷却扇电机……………………………………………………………………E-9 冷却扇拆卸/安装……………………………………………………………E-9 冷却扇电机的拆卸/安装……………………………………………………E-10 冷却扇电机检查……………………………………………………………E-11E-1位置索引E-2冷却系统服务警告，发动机冷却剂冷却系统服务警告 A6E361001004W01 警告：·在发动机运行期间，或者发动机以及散热器仍然很热的情形下，注意不要移动散热器盖或者松动散热器排放塞。
第八章 进气、排气系统第一节 维护标准值标准值见表8-1。
表8-1第二节 专用工具专用工具见表8-2。
表8-2第三节 车上维护检查进气歧管的负压（参照第4章有关内容）。
第四节 空气滤清器总成1.拆卸与安装注意：带★号的零件使用的是废纸与树脂的混合材料，操作时应注意以下三点：（1）在装配、拆卸后，不要施以较大的碰撞及载荷。
（2）装配时与空气滤清器下壳体配合要良好。
（3）在废弃时可烧掉。
拆卸步骤见图8-1：图8-11-进气管组件2-出气管组件3-空气滤清器总成4-大谐振腔组件（先拆下翼子板）5-空气滤清器下壳体6-空气滤清器滤芯7-空气滤清器上壳体第五节进气歧管1.拆卸与安装拆卸前、安装后的工作（1）冷却液的放出、注入（参照第7章有关内容）；（2）空气滤清器的拆下、安装（参考本章空气滤清器相关内容）；（3）节气门体，喷射驱动器的拆卸安装。
（拆卸步骤参照第4章有关内容）拆卸操作要领：进气歧管的拆卸。
断开进气歧管谐振器后，拆卸进气歧管。
安装操作要领：安装发动机罩。
（1）预拧紧安装螺栓至发动机罩可用手活动的程度。
（2）以规定的拧紧力矩紧固安装螺栓。
拧紧力矩紧：3.0±0.4N·m2.检查检查进气歧管：（1）进气歧管是否有损伤、龟裂的情况，如有必要更换之。
（2）查负压排气口是否堵塞，如有堵塞进行清洁。
（3）使用直尺或塞尺，检查气缸盖安装面的变形情况，如有必要更换之。
标准值：0.15mm以内限定值：0.20mm第六节排气歧管1.拆卸前、安装后的工作：发动机罩的的拆卸、安装。
下罩板的拆卸、安装。
（拆卸步骤参照第4章有关内容）拆卸操作要领：1）动力转向油泵，A/C压缩机传动带的拆卸（1）松动固定动力转向油泵的螺栓A.B.C。
（2）松动调整螺栓D，拆下传动带。
注意：传动带需要使用时，用粉笔在皮带的背面画上表示放置方向（右转）的箭头。
2）动力转向油泵拉条ASSY的拆卸附带着软管，把动力转向油泵拉条ASSY从油泵托架上拆下来。
第五节发动机的检查与维修1.交流发电机和点火系统2.正时皮带1）正时皮带仔细检查正时皮带。
如果出现下列缺陷，则应换用新皮带：（1）反面橡胶硬化反面橡胶光滑无弹性，且硬化到用指甲划而没有痕迹的程度（见图4-72）。
图4-72（2）反面橡胶的表面出现裂纹。
（3）帆布撕裂或帆布与橡胶分离。
（4）齿根出现裂纹。
（5）皮带侧面出现裂纹（见图4-73）。
图4-73（6）皮带侧面异常磨损（见图4-74）。
图4-74（7）齿的异常磨损。
开始阶段：松散的帆布纤维，橡胶结构消失，白色裉色，帆布结构难以辨认。
最后阶段：帆布磨损、暴露橡胶，齿宽减小（见图4-75）。
图4-75（8）齿已消失。
2）张紧器皮带轮检查皮带轮旋转是否平稳无游隙和无异常噪音，必要时应更换1个或2个皮带轮（见图4-76）。
图4-763.燃油和排放控制系统4.水泵和冷却水软管5.进气歧管和排气歧管6.摇臂和凸轮轴凸轮轴。
测量凸轮的高度，如果该高度低于规定的极限值（见表4-9），则应更换凸轮轴（见图4-77）图4-777.气缸盖和气门1）气缸盖（1）在清洗气缸盖之前，检查它是否漏水、漏气、有无裂纹和其他损伤。
（2）清除所有的机油、水垢、密封胶和积炭。
在清洗油道以后，向油道吹压缩空气，以确认其未被堵塞。
（3）用直尺和测隙规检查气缸盖垫片表面是否变形。
如果变形超过规定的极限值，按规格磨削垫片表面（见图4-78）。
图4-78垫片表面变形：标准值：0.05mm以下极限值：0.2mm磨削极限值：0.2mm气缸盖高度（新的时候）：106.9~107.1mm注意：气缸盖和气缸体配合表面总共可磨削的余量不大于0.2mm。
2）气门（1）检查气门面是否正确接触。
如果接触不均匀或不完整，则应重修气门座表面。
（2）如果边缘厚度小于规定值，则应更换气门（见图4-79）。
图4-79标准值：进气门：1.0mm 排气门：1.5mm极限值：进气门：0.5mm 排气门：1.0mm（3）测量气门总长度。
第九章发动机电气系统第一节起动系统1.概述如果点火开关被转到“START”位置，则电流就流入电磁开关内的线圈而吸引铁心，当铁心被吸引时，连接到铁心的杆就动作使起动机离合器接合。
另一方面，被吸引的铁心将电磁开关接通，使B端与M端导通。
这时电流流通使起动机啮合。
当在发动机起动后点火开关返回到“ON”位置时，起动机离合器从齿圈脱开。
在小齿轮与电枢轴之间设有一个超速离合器，用于防止起动机损坏。
系统如图9-1。
图9-1起动机规格见表9-1。
项目规格型式用行星齿轮减速驱动额定输出功率（kw/V） 1.2/12小齿轮齿数（个）8检修规格见表9-2。
项目标准值极限值小齿轮间隙/mm0.65~2.0—换向器外径/mm32.031.4换向器偏心率/mm—0.05换向器切口/mm0.50.22.起动装置的安装拆卸拆卸顺序见图9-2：图9-21-进气歧管支架 2-起动机插接件 3-起动机3.检查1）小齿轮间隙的调整（见图9-3）图9-3（1）从电磁开关的M端子脱开励磁线圈配线。
（2）将12V蓄电池连接在S端子与M端子之间。
（3）将开关置于“ON”，小齿轮应伸出。
注意：这个试验应迅速完成（10s以内），以免线圈烧坏。
（4）用间隙规检查小齿轮至限位块的间隙（小齿轮间隙）（见图9-4）。
小齿轮间隙：0.5-2.0mm图9-4（5）如果小齿轮间隙不在规定范围内，用增加电磁开关与前盖间的垫片的方法予以调整（见图9-5）。
图9-52）电磁开关的吸入试验（见图9-6）图9-6（1）从电磁开关的M端子脱开励磁线圈配线。
（2）将12V蓄电池连接在S端子与M端子之间。
注意：这个试验应迅速完成（10s以内），以免线圈烧坏。
（3）如果小齿轮伸出，然后又缩进则表示线圈正常。
否则，应更换电磁开关。
3）电磁开关的保持试验（见图9-7）图9-7（1）从电磁开关的M端子脱开励磁线圈配线。
（2）将12蓄电池连接在S端子与车体之间。
注意：这个试验应迅速完成（10s以内），以免线圈烧坏。
第七章发动机冷却系
第一节概述
维护标准值见表7-1。
冷却液容量见表7-2。
密封剂见表7-3。
专用工具见表7-4。
表7-1
第二节故障检查
1.故障现象分类
见表7-5。
表7-5
2.故障现象分类检查步骤
检查步骤1见表7-6。
表7-6
检查步骤2见表7-7。
表7-7
第三节车上维护
1.散热器盖开阀压力的检查
标准值：74~103kPa 极限值：64 kPa
2.冷却液的检查
（1）检查冷却液壶内的冷却液量是否在“F”和“L”之间；
（2）检查冷却液中是否混有机油。
3.冷却液的更换
（1）按顺序拆下散热器放水螺塞、散热器盖。
放出散热器、暖风机及发动机内的冷却液；
（2）拆下气缸体的放水阀，排出水套中的冷却液（见图7-1）；
图7-1
（3）拆下冷却壶，排出冷却液；
（4）冷却液排出后，从散热器盖注水，清洗冷却液的管路；
（5）在气缸体放水阀的螺纹上涂上规定的密封剂，按规定力矩拧紧（见图7-2）；
密封剂：LT5699
在涂用新胶之前，必须将旧胶清除干净。
拧紧力矩：40±5N·m
图7-2
（6）确认散热器的放水螺塞已拧紧；
（7）安装冷却液壶；
（8）冷却液加注到散热器口的位置，向冷却液壶中加注冷却液到“F”线；
冷却液：Shell Freeze Guard 冷却液总容量：7.0L
（9）装好散热器盖；
（10）起动发动机暖机至节温器打开。
（11）发动机高速空转几次后停机；
（12）在发动机冷态时，拆下散热器，再加冷却液至散热器加水口，冷却液壶内也要加至“F”线。
图7-3
第四节节温器
1.节温器的拆卸与安装
节温器拆卸前、安装后的工作
冷却液的排出与注入（参照本章有关章节）。
拆卸、安装发动机罩（参照本手册有关章节）。
拆卸、安装空气滤清器（参照本手册有关章节）。
蓄电池及蓄电池托架的拆卸、安装。
拆卸步骤见图7-4。
图7-4
1-散热器出水管的连接2-进水管的接头3-节温器
拆卸操作要领：
散热器出水管的拆卸。
散热器出水管的管夹上画上对准标记之后拆下。
安装操作要领：
1）节温器的安装
密封圈装在节温器上，注意不要扭曲和损伤，节温器的放气阀要处于上面时进行安装（见图7-5）。
图7-5
注意：节温器密封圈上绝不能沾上油脂，密封圈损坏时，更换节温器。
2）连接散热器出水管
（1）散热器出水管插入进水接头的凸出部位。
（2）对准散热器出水管和管夹的对准标记进行安装。
2.节温器的检查
（1）容器中装满水，把节温器沉入水中，搅拌使水温升高，检查节温器的开阀温度是否为标准值（见图7-6）。
标准值：82±1.5℃
图7-6
（2）使水温上升到全开温度时，检查阀的上升量是否为标准值（见图7-7）。
图7-7
标准值95℃
上升量：8.5mm以上
注意：先测一下全闭时阀的高度，再测定全开时阀的高度，便可算出上升量。
第五节水泵
拆卸与安装
拆卸前、安装后的工作：
冷却液的排出，注入（参照本章有关内容）。
正时皮带罩的拆卸与安装（参照本手册有关内容）。
拆卸步骤见图7-8：
图7-8
1-交流发电机撑臂2-水泵
安装操作要领：
水泵的安装
（1）用衬垫刮板或钢丝刷把衬垫面上的附着物完全除去。
（2）使用指定的密封剂按图7-8所示位置均匀涂上，不必要的地方不要沾上密封剂，密封剂：LT5699。
（3）在密封剂还处于湿的状态下（15min以内），安装水泵。
第六节进出水软管
1.拆卸与安装
拆卸前、安装后的工作
冷却液的排出、注入（参照本章有关章节）。
发动机罩的拆卸、安装（参照本手册有关章节）。
下罩板的拆卸、安装。
空气滤清器的拆卸、安装（参照本手册有关章节）。
蓄电池及蓄电池托架的拆卸、安装。
拆卸步骤见图7-9：
图7-9
1-散热器进水管的连接2-散热器出水管的连接3-水温传感器连接器4-加热器软管的连接5-水温表组件连接器6-输水软管7-节温器壳总成8-进水管接头9-排水管接头10-加热器软管的连接11-进气歧管支架12-输水软管13-进水管14-O形圈进气歧管15-输水软管16-输水软管
拆卸操作要领
（1）断开散热器进水管、散热器出水管，拆下前在散热器进出水管和管夹上画上对准标记。
（2）进水管的拆卸
拆下稳压箱谐振器的安装螺栓，错开稳压箱谐振器，拆下进水管（见图7-10）。
图7-10
安装操作要领
1）O形圈的安装
把O形圈嵌入进水管的槽中，再把O形圈的外周或管内安装面用水濡湿后插入（见图7-11）。
图7-11
注意：O形圈绝对不能沾上机油等油脂类东西。
2）节温器壳总成的安装
（1）用衬垫刮板或钢丝刷把衬垫面上的附着物完全除去。
（2）使用指定的密封剂均匀涂敷，不必要的地方不要沾上密封剂，密封剂：LT5699。
（3）在密封剂还处于湿的状态下（15min以内）安装节温器。
3）散热器下出水/散热器进水管的连接
（1）进出水管插入进水管接头及排水管接头的凸出部位。
（2）对准散热器进出水管和管夹的对准标记，进行安装。
第七节散热器
1.散热器的拆卸与安装
拆卸前的工作：
排出冷却液（参照本章有关章节）。
下罩板的拆卸。
空气滤清器的拆卸。
蓄电池及蓄电池托架的拆卸。
拆卸后的工作：
冷却液的注入、检查（参照本章有关章节）。
下罩板的安装。
蓄电池及蓄电池托架的安装。
空气滤清器的安装。
拆卸步骤见图7-12：
图7-12
1-散热器放水塞2-散热器盖3-冷却液壶软管4-冷却液壶5-散热器进水管6-散热器出水管7-上支架组件8-散热器总成9-下减振块10-风扇电机总成
风扇控制器、风扇电机的拆卸步骤见图7-12：
3-冷却液壶软管5-散热器进水管7-上支架组件10-风扇电机总成11-风扇12-风扇电机及风扇控制器13-护罩
拆卸操作要领：
散热器进水管、散热器出水管的拆卸
拆卸前先在散热器进出水管和管夹上画上对准标记。
安装操作要领：
1）散热器出水管、散热器进水管的安装
（1）把进出水管插入散热器和发动机的凸出部位。
（2）对准散热器进出水管和管夹的对准标记。
