哈飞路宝完全修理手册故障部位与现象处理措施哈飞路宝发动机问题启动困难a 启动机不运转1.蓄电池电极接先处松动或电量缺乏2.电路有断开处运转中功率缺乏1.加速踏板与节气门体拉线调整不当2.汽缸压缩压力减小3.燃油压力调整损坏造成燃油供给缺乏4.进气缺乏5.排气堵塞6.火花塞间隙不当积炭或损坏7.单缸高压阻尼线损坏8.点火线圈性能下降各缸点火能量缺乏9.喷油器堵塞或损坏10.燃油滤清器堵塞11.节气门位置传感器损坏12.电动燃油泵供油压力缺乏发动机内部有敲缸声1.轴瓦磨损凸轮轴凸轮磨损2.曲轴连杆轴颈和活塞销磨损严峻3.活塞环损坏4.气门间隙不当5.凸轮轴曲轴止推间隙太大6.爆震传感器损坏发动机过热1.火花塞间隙不当或积炭2.进气管松动排气管堵塞3.接插件插接不好或风扇损坏4.冷却液缺乏或水管堵塞5.水泵间隙不当或损坏6.机油缺乏7.机油路堵塞或机油泵损坏8.汽缸垫损坏9.离合器滑动拧紧或充电检查和修理调整检查气门火花塞汽缸垫是否渗漏气门研磨调整或更换检查进气系统检查排气系统和清楚积炭调整清理或更换更换更换清洗或更换更换更换修理或更换更换更换和修理更换调整调整更换清理或调整拧紧或调整调整或更换补充或清理修理或更换补充清理或更换更换修理或更换10.散热器被水垢堵塞11.节温器打不开12.水泵皮带张紧力缺乏机油消耗量过大1.气门导套油封磨损或损坏2.油环磨损或损坏3.活塞环对口未按规定错开4.汽缸垫损坏5.气门与气门导套磨损6.发动机过热内压增加局部机油通气口排出7.油封损坏漏油2离合器离合器有噪音1.分别轴承磨损或损坏2.前输出轴轴承磨损3.离合器轮毂松动4.离合齐压盘有裂纹5.压盘和膜片弹簧有松动6.离合器摩擦片有油7.离合器减震胶棒或弹簧损坏离合脱离不开和空离合1.踏板行程不够或钢索空行程太大2.没有空行程3变速器、变速器换档困难1.同步齿圈磨损2.同步齿轮磨损3.定位球损坏4.拨叉变形或不均匀磨损4排放排放不合格1.使用了含铅的燃油造成氧传感器及三元催化器损坏2.点火系统故障造成缺火并长期使用将氧传感器及三元催化器损坏3.排气系统漏气电子掌握器得不到正确的氧传感器信号造成空燃比变浓清理或更换调整或更换调整更换更换调整更换更换检查有关部位更换更换更换修理更换修理或更换清理或更换更换调整调整更换更换更换更换修理或更换更换更换更换5消声器消声器的性能太差1.排气管接头松动2.排气支管松动3.排气支管或消声器损坏4.消声器衬套损坏5.车体和消声器之间干预6冷却系统风扇不动作1.电源线断开2.电熔器熔断3.风扇继电器不导通4.水温传感器有故障5.风扇电机有故障风扇不停顿1.风扇继电器常通2.水温传感器有故障8传动轴传动轴异响1.万向节过度磨损2.万向节缺少润滑油3.差速器润滑不良4.防尘罩裂开5.差速器油封漏油9制动系统制动力不够1.制动管中制动液泄露2.制动盘或摩擦块有油污3.制动器过热4.制动鼓与制动蹄接触不良5.制动蹄有油污或水6.制动蹄严峻磨损7.制动分泵有故障8.制动钳总成有故障拧紧拧紧修理或更换更换修理削减接点接通更换更换检查修理或更换检查修理或更换更换检查并更换更换加规定油脂加润滑油更换更换确定泄露部位并修理清洁或更换找出缘由并修理修理改善接触更换更换修理或更换修理或更换制动不均〔制动器工作不协调〕1.制动蹄有油污或水2.制动鼓与制动蹄的间隙失调3.制动鼓与制动蹄的间隙失调4.轮胎气压左右不均5.制动分泵有故障6.前轮定位不良7.同轴轮胎不全都8.制动管路堵塞9.悬架零件松动10.制动钳松动11.制动钳故障踏板行程过大1.局部制动系统故障2.制动系统中有空气〔踏板软/海绵状〕3.后制动器间隙未调好4.制动蹄弯曲变形5.制动蹄磨损6.制动液壶内制动液缺乏制动器未完全分别〔制动踏板松开后制动器有稍微带刹车〕1.主缸活塞回程不对2.主缸回流堵塞3.制动管路堵塞4.驻车制动调整不正确5.制动器内复位弹簧变弱或损坏6.驻车制动钢索不敏捷或卡滞7.制动分泵或制动钳活塞卡滞踩下制动踏板时连续跳〔不是稍微跳动〕1.车轮轴承损坏或松动2.后轮制动鼓失圆3.制动盘轴向跳动太大制动噪声1.制动蹄磨光或制动衬片粘有杂质2.制动蹄制动衬片磨损或损坏3.前轮轴承松动4.制动底板变形或安装螺母松动ABS 警告灯亮1.旧故障代码未被去除2.A BS 部件工作不良或损坏更换检查制动调整机构是否工作更换均匀充压修理或更换按规定调整同一轴上用同一规格轮胎检查制动管路是否损失如有换件检查全部的悬架安装检查螺栓的扭矩是否到达规定值检查制动钳是否有卡滞滑销是否正确润滑修理或更换卡钳检查制动系统必要时修理制动系统排气修理或更换间隙调整机构调整制动间隙更换制动蹄更换制动蹄加制动液检查系统是否泄露修理主缸清洗检查制动管路部件是否损坏如有更换件检查并调整好更换修理或更换必要时修理更换车轮轴承检查跳动修理或更换按说明检查制动盘修理或更换修理或更换制动蹄制动衬片更换制动蹄制动衬片更换轴承更换或拧紧固定螺母使用诊断仪去除旧故障代码使用诊断仪故障代码按故障代码检查故障修理或更换10转向系统转向困难1.轮胎气压缺乏调整压力2.转向横拉杆接头卡住修理或更换3.前轮定位不良按规定调整转向轮摆〔摇摆抖动或震惊〕1.轮胎压力缺乏调整轮胎压力2.车轮摇摆修理或更换3.左右轮胎直径不同更换一样规格的轮胎4.轮毂螺母松动拧紧5.横拉杆接头磨损或松动更换或拧紧6.转向器安装松动拧紧7.轮胎或车轮不平衡平衡车轮或轮胎8.轮胎鼓包或撞鼓更换轮胎9.前轮定位调整不良检查前轮定位转向盘自动拉向一边〔汽车行车〕1.轮胎磨损不均更换2.在一个轮胎上制动器抱死修理3.轮胎充气缺乏调整轮胎压力4.转向拉杆磨损或变形更换5.前轮定位不准按规定调整6.前悬架或后悬架零件松动弯曲或损坏拧紧或更换悬架零件7.转向器齿合不良更换转向盘受到冲击〔或车轮的角震惊〕1.轮胎充气压力过高降至规定值2.减震器性能差更换3.轮胎直径不同调整或更换4.转向横拉杆接头磨损更换5.前轮轴承磨损或损坏更换6.前轮松动拧紧7.转向盘松动拧紧螺母8.轮胎鼓包或撞包更换轮胎9.转向器转动力矩过小调整轮胎磨损快或磨损不均匀1.轮胎气压不均调整轮胎气压2.轮胎直径不同调整或更换3.车轮轴承磨损或松动更换4.轮胎摆震修理或更换5.轮胎更换不当导致不平衡调整6.前轮定位调整不良按规定调整7.行驶工况不良尽量降低车速转向噪声1.螺栓螺母松动拧紧2.钢板弹簧座松动拧紧3.车轮轴承损坏或其他不良更换4.转向横拉杆磨损或卡住更换5.转向横拉杆接头润滑缺乏润滑或更换转向游隙太大1.车轮轴承磨损更换车轮轴承2.转向器安装螺栓松动拧紧或修理3.转向器间隙调整不良检查或调整4.转向横拉杆接头磨损或松旷更换接头回位不良1.转向横拉杆接头卡住更换接头2.转向柱卡住修理或更换3.转向器润滑不良润滑4.前轮定位不准检查并调整5.转向器间隙调整不良检查并调整小齿轮扭矩6.轮胎压力缺乏调整压力转向横拉杆噪声特别1.转向横拉杆接头磨损卡位或松动更换更拉杆接头2.减震器或安装件损坏更换或修理3.前稳定杆松动拧紧螺栓或更换衬套4.车轮螺母松动拧紧5.悬架螺栓或螺母松动拧紧悬架螺栓或螺母6.车轮轴承损坏或其他不良更换7.悬架弹簧损坏更换11悬架系统调整高度低或不均1.弹簧折断或扭曲更换2.超载检查载荷3.弹簧规格不对更换乘坐不舒适减震器有故障更换悬架压到底部1.超载检查载荷2.减震器有故障更换3.弹簧规格不对更换12车速里程表指示错误1.车速传感器故障更换2.变速器故障〔润滑油缺乏或传动齿轮磨损〕修理或更换3.车速里程表故障更换4.车速表指针卡滞修理5.接车速传感器的先束插接件接触不良修理没有指示1.仪表电源线断路修理2.车速传感器故障更换3.车速里程表故障更换4.车速表指针卡死修理5.接车速传感器的线束故障〔正线断路或短路/搭铁线断路/信号线断路或短路〕修理13发动机转速表指示错误1.发动机曲轴传感器故障更换2.发动机ECU 故障更换3.信号输入线插接件接触不良修理4.转速表故障更换5.转速表针卡滞修理没有指示1.仪表电源线断路修理2.发动机曲轴传感器故障更换3.发动机ECU 故障更换4.信号输入线断路修理5.转速表故障更换6.转速表指针卡死修理14燃油表指示错误1.燃油传感器故障〔浮子卡滞〕修理或更换2.线束插接件接触不良修理3.接燃油传感器的线束搭铁修理4.燃油表故障更换5.燃油表针卡滞修理没有指示1.仪表电源线断路修理2.燃油传感器故障〔电阻开路〕更换3.接燃油传感器的线束断路修理4.燃油表故障更换5.燃油表针卡死修理15水温表指示错误1.水温传感器故障更换2.线束插接件接触不良修理3.接水温传感器的线搭铁修理4.水温表故障更换5.水温表指针卡滞修理没有指示1.仪表电源线断路修理2.水温传感器故障〔电阻开路〕更换3.接水温传感器的线断路修理4.水温表故障更换5.水温表指针卡死修理17 空调系统无热风或热风缺乏1.掌握机构损坏或操作不正确修复掌握机构2.阀们损坏更换阀们3.暖风导管堵塞检查并修复4.加热芯体泄露或堵塞更换加热芯体5.热水管泄露或堵塞更换水管冷气缺乏暖风电机工作正常下1.通风口堵塞检修2.蒸发器结霜检修3.储液器过滤层堵塞更换储液器4.暖风导管堵塞检修暖风机电机故障下1.开关故障更换或修理2.电阻值不正常更换3.熔断丝熔断检查并修复4.线路连接故障检查并修复5.电机故障更换电机6.叶轮损坏更换叶轮空调不工作1.熔断器熔断更换熔断器2.线束接头不良修理线接头3.制冷剂缺乏或过量填充制冷剂修理泄露处或者释放一局部制冷剂4.空调压缩机继电器故障更换空调压缩机继电器5.空调压力开关故障更换压力开关6.空调压缩机电磁离合器故障更换空调压缩机7.压缩机过宠保护开关故障更换压缩机过宠保护开关8.空调开关不良9.风速开关不良10.发动机ECU 不良暖风电机不转1.熔断器熔断2.线接头不良3.暖风机电机不良4.风速开关不良5.调风速电阻不正常6.叶轮故障暖风电机旋转不停风速开关故障更换空调开关更换风速开关更换发动机ECU更换熔断器修理线接头更换暖风机电机更换空调掌握板组件更换调速电阻更换叶轮更换风速开关。

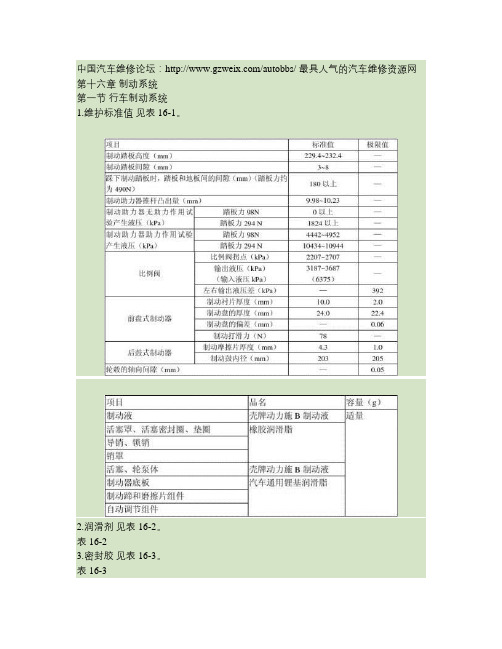

中国汽车维修论坛：/autobbs/ 最具人气的汽车维修资源网第十六章制动系统第一节行车制动系统1.维护标准值见表16-1。

2.润滑剂见表16-2。

表16-23.密封胶见表16-3。

表16-3中国汽车维修论坛：/autobbs/ 最具人气的汽车维修资源网4.专用工具见表16-4。

5.车上维护1）制动踏板的检查与调节（1）制动踏板高度的检查、调节①卷起制动踏板下的地毯等物品。

②测定制动踏板的高度（见图16-1）。

标准值A：229.4~232.4mm图16-1③制动踏板高度不符合标准值时，应按如下顺序调节。

a.卸下制动灯开关接线端子。

b.将制动灯开关沿逆时针方向旋转约1/4圈，使其松动。

c.拧松活塞推杆的锁紧螺母，用钳子拧推杆的细齿部分，调节制动踏板到标准值（见图16-2）。

图16-2d.压入制动灯开关，到接触限位块为止，这期间要用手拉着踏板将其固定。

e.调节制动灯开关到图16-3所示尺寸，沿顺时针方向旋转1/4圈，将其固定。

中国汽车维修论坛：/autobbs/ 最具人气的汽车维修资源网图16-3f.连接制动灯开关的接线端子。

注意：确认制动踏板在没踏下的状态下，制动灯不亮。

④放回制动踏板下的地毯等物品。

（2）制动踏板间隙的检查见图16-4图16-4①在发动机处于停机状态，踩2~3次踏板，使制动助力器没有负压后，用手指压踏板，确认阻力变大时的尺寸（间隙）是否在标准值范围内。

标准值B：3~8mm②制动踏板的间隙不符合标准值时，检查、调节制动踏板和连接销及连接销和助力器推杆的间隙、制动踏板的高度、制动灯开关的安装位置，或者更换零件。

（3）制动踏板与地板间间隙的检查与调节见图16-5。

中国汽车维修论坛：/autobbs/ 最具人气的汽车维修资源网图16-5①卷起制动踏板下的地毯等物品。

②起动发动机，用约490N的力踩下制动踏板时，测定这时制动踏板与地板间的间隙。

标准值C：180mm以上③制动踏板与地板间的间隙不符合标准值时，检查制动管路中是否混入空气，检查盘式制动器制动衬块或鼓式制动磨擦片的厚度以及驻车制动拖滞情况，或者更换零件。

第五节发动机的检查与维修1.交流发电机和点火系统2.正时皮带1）正时皮带仔细检查正时皮带。

如果出现下列缺陷，则应换用新皮带：（1）反面橡胶硬化反面橡胶光滑无弹性，且硬化到用指甲划而没有痕迹的程度（见图4-72）。

图4-72（2）反面橡胶的表面出现裂纹。

（3）帆布撕裂或帆布与橡胶分离。

（4）齿根出现裂纹。

（5）皮带侧面出现裂纹（见图4-73）。

图4-73（6）皮带侧面异常磨损（见图4-74）。

图4-74（7）齿的异常磨损。

开始阶段：松散的帆布纤维，橡胶结构消失，白色裉色，帆布结构难以辨认。

最后阶段：帆布磨损、暴露橡胶，齿宽减小（见图4-75）。

图4-75（8）齿已消失。

2）张紧器皮带轮检查皮带轮旋转是否平稳无游隙和无异常噪音，必要时应更换1个或2个皮带轮（见图4-76）。

图4-763.燃油和排放控制系统4.水泵和冷却水软管5.进气歧管和排气歧管6.摇臂和凸轮轴凸轮轴。

测量凸轮的高度，如果该高度低于规定的极限值（见表4-9），则应更换凸轮轴（见图4-77）图4-777.气缸盖和气门1）气缸盖（1）在清洗气缸盖之前，检查它是否漏水、漏气、有无裂纹和其他损伤。

（2）清除所有的机油、水垢、密封胶和积炭。

在清洗油道以后，向油道吹压缩空气，以确认其未被堵塞。

（3）用直尺和测隙规检查气缸盖垫片表面是否变形。

如果变形超过规定的极限值，按规格磨削垫片表面（见图4-78）。

图4-78垫片表面变形：标准值：0.05mm以下极限值：0.2mm磨削极限值：0.2mm气缸盖高度（新的时候）：106.9~107.1mm注意：气缸盖和气缸体配合表面总共可磨削的余量不大于0.2mm。

2）气门（1）检查气门面是否正确接触。

如果接触不均匀或不完整，则应重修气门座表面。

（2）如果边缘厚度小于规定值，则应更换气门（见图4-79）。

图4-79标准值：进气门：1.0mm 排气门：1.5mm极限值：进气门：0.5mm 排气门：1.0mm（3）测量气门总长度。

第九章发动机电气系统第一节起动系统1.概述如果点火开关被转到“START”位置，则电流就流入电磁开关内的线圈而吸引铁心，当铁心被吸引时，连接到铁心的杆就动作使起动机离合器接合。

另一方面，被吸引的铁心将电磁开关接通，使B端与M端导通。

这时电流流通使起动机啮合。

当在发动机起动后点火开关返回到“ON”位置时，起动机离合器从齿圈脱开。

在小齿轮与电枢轴之间设有一个超速离合器，用于防止起动机损坏。

系统如图9-1。

图9-1起动机规格见表9-1。

项目规格型式用行星齿轮减速驱动额定输出功率（kw/V） 1.2/12小齿轮齿数（个）8检修规格见表9-2。

项目标准值极限值小齿轮间隙/mm0.65~2.0—换向器外径/mm32.031.4换向器偏心率/mm—0.05换向器切口/mm0.50.22.起动装置的安装拆卸拆卸顺序见图9-2：图9-21-进气歧管支架 2-起动机插接件 3-起动机3.检查1）小齿轮间隙的调整（见图9-3）图9-3（1）从电磁开关的M端子脱开励磁线圈配线。

（2）将12V蓄电池连接在S端子与M端子之间。

（3）将开关置于“ON”，小齿轮应伸出。

注意：这个试验应迅速完成（10s以内），以免线圈烧坏。

（4）用间隙规检查小齿轮至限位块的间隙（小齿轮间隙）（见图9-4）。

小齿轮间隙：0.5-2.0mm图9-4（5）如果小齿轮间隙不在规定范围内，用增加电磁开关与前盖间的垫片的方法予以调整（见图9-5）。

图9-52）电磁开关的吸入试验（见图9-6）图9-6（1）从电磁开关的M端子脱开励磁线圈配线。

（2）将12V蓄电池连接在S端子与M端子之间。

注意：这个试验应迅速完成（10s以内），以免线圈烧坏。

（3）如果小齿轮伸出，然后又缩进则表示线圈正常。

否则，应更换电磁开关。

3）电磁开关的保持试验（见图9-7）图9-7（1）从电磁开关的M端子脱开励磁线圈配线。

（2）将12蓄电池连接在S端子与车体之间。

注意：这个试验应迅速完成（10s以内），以免线圈烧坏。

第五章发动机润滑第一节维护标准值维护标准值见表5-1：表5-1第二节发动机机油发动机机油见表5-2：表5-2第三节密封剂密封剂见表5-3：表5-3第四节专用工具专用工具见表5-4表5-4工具号码第五节车上维护1.机油的检查（1）检查机油的油量是否在油量表的显示范围内。

（2）检查机油是否明显变脏，冷却液或汽油是否混入，检查机油是否有适当的粘度（见图5-1）。

图5-12.机油的更换（1）发动机暖机后，停止运转发动机，卸下注油口盖。

（2）卸下放油塞，放出机油。

（3）更换衬垫，然后以规定的拧紧力矩拧紧放油塞。

拧紧力矩：39±5N·m。

（4）加注新机油，使用粘度和外界气温相适应的机油，加油时一边用油量表确认油量，一边进行。

（5）装上加油盖。

（6）起动发动机并运转几分钟。

（7）使发动机停机，几分钟后用油量表确认油量的多少。

3.更换机油滤清器（见图5-2、图5-3）图5-2图5-3（1）暖机后，停止运转发动机，卸下注油口盖。

（2）卸下放油塞，放出机油。

（3）使用表5-5中的专用工具，卸下机油滤清器。

（4）清洁气缸体侧的安装面。

（5）在新机油滤清器O形圈的四周涂上少量的机油。

（6）机油滤清器O形圈接触到凸缘面之后，使用表5-5中的工具，以规定的扭矩紧固。

表5-5（7）装上放油塞，加注机油。

（8）发动机高怠速运转2~3次，确认滤清器的安装位置是否漏机油。

4.油压的检查（1）确认机油量。

（2）使用专用工具，卸下油压开关（见图5-4），如有必要，卸下油压开关的端子。

图5-4注意：由于螺纹上涂有密封剂，卸下时注意不要损坏。

（3）装上油压表使用螺纹规格为PT1/8的插头。

（4）暖机（5）暖机后，检查油压是否是标准值。

标准值：怠速时29kPa以上3500r/min时294~686kPa（6）卸下油压表（见图5-5）。

图5-5（7）在油压开关的螺纹上涂密封剂（见图5-6）。

图5-6半干性密封剂：三接合剂1215或相当密封剂。
