简述PLC的基本工作原理

PLC基本组成及工作原理PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种数字化电子计算机设备，广泛应用于工业自动化领域。

PLC主要用于对各种设备和生产线进行控制、监测和调度，具有高可靠性、稳定性和灵活性等优点。

本文将介绍PLC的基本组成及工作原理。

一、PLC的基本组成PLC主要由下面几个部分组成：1.中央处理器（CPU）：是PLC的核心部分，负责接收输入信号处理逻辑和输出信号。

CPU还包括内存、时钟、计时器和计数器等功能。

内存主要用于存储程序和数据，时钟用于记录时间，计时器和计数器用于计算时间和次数。

2.输入模块（IM）：负责将外部信号（如开关、传感器等）转化为电信号输入到PLC中进行处理。

输入模块一般包括接口电路、电隔离、信号调理和滤波等功能。

3.输出模块（OM）：负责将PLC输出信号转化为外部设备可以接受的信号。

输出模块一般包括接口电路、驱动电路和保护电路等功能。

5.外部设备：包括开关、传感器、执行机构和显示器等，用于与PLC 进行通信和控制。

二、PLC的工作原理PLC的工作原理主要包括输入信号检测、控制程序执行和输出信号控制三个部分。

1.输入信号检测：当外部设备产生信号（如开关按下、传感器检测到物体等），输入模块将其转化为电信号输入到PLC中。

PLC通过输入模块将输入信号转化为数字信号，并传输到中央处理器进行处理。

3.输出信号控制：根据中央处理器的控制指令，输出模块将PLC的输出信号转化为外部设备可以接受的信号。

输出信号可以控制执行机构（如电机、气缸等）的运行状态，也可以控制开关、指示灯等设备的状态。

PLC的工作过程是连续循环的，即不断地进行输入信号检测、控制程序执行和输出信号控制。

中央处理器根据程序中设定的扫描时间，定时扫描输入信号和控制条件，从而实现对各种设备和生产线的自动控制和监测。

三、PLC的应用领域PLC广泛应用于各种工业自动化领域，如制造业、电力工业、化工、物流和交通等。

简述PLC的基本工作原理及应用1. PLC的基本工作原理PLC（可编程逻辑控制器，Programmable Logic Controller）是一种用于自动化控制的电子设备，常用于工业控制系统中。

PLC的基本工作原理如下：1.输入信号采集：PLC通过输入模块采集外部信号，例如开关量输入、模拟量输入等。

2.信号处理：PLC将采集到的输入信号进行逻辑判断和处理，包括计数、计时、比较等操作。

3.控制逻辑：根据事先设定的控制程序和逻辑关系，PLC根据输入信号的状态执行相应的控制操作。

例如，根据传感器信号控制电机的开关状态。

4.输出控制：PLC通过输出模块控制外部执行机构的动作，例如电机、继电器等。

输出信号可以是开关量输出、模拟量输出等。

5.可编程：PLC的控制程序可以根据需要进行编写和修改，方便适应不同的自动化控制需求。

2. PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，下面列举几个主要的应用领域：2.1 工业生产自动化PLC在工业生产自动化中的应用非常广泛。

它可以控制和监测生产线上的各个设备，实现自动化生产过程。

例如，在汽车制造工厂中，PLC可以控制机器人的动作，完成车身焊接、喷涂等工序。

2.2 智能建筑控制PLC可以实现智能建筑的自动化控制，包括照明、空调、安防等系统的集成控制。

通过PLC的编程，可以实现对建筑设备的自动调节和监测，提高能源利用效率和舒适度。

2.3 交通信号控制PLC在交通信号控制系统中起着至关重要的作用。

它可以根据道路流量和信号灯状态实时调整信号灯的切换，提高交通效率和安全性。

2.4 污水处理PLC在污水处理中的应用也非常常见。

它可以监测和控制处理设备的运行状态，调节污水处理的参数，确保污水处理过程的稳定运行和高效处理。

2.5 自动化仓储与物流PLC在仓储和物流系统中用于自动化控制和管理。

它可以控制货物输送设备的运行，管理货物的存储和出库，提高仓储和物流的效率。

3. 总结PLC作为一种可编程的逻辑控制器，基于输入信号的采集、处理和输出控制实现自动化控制操作。

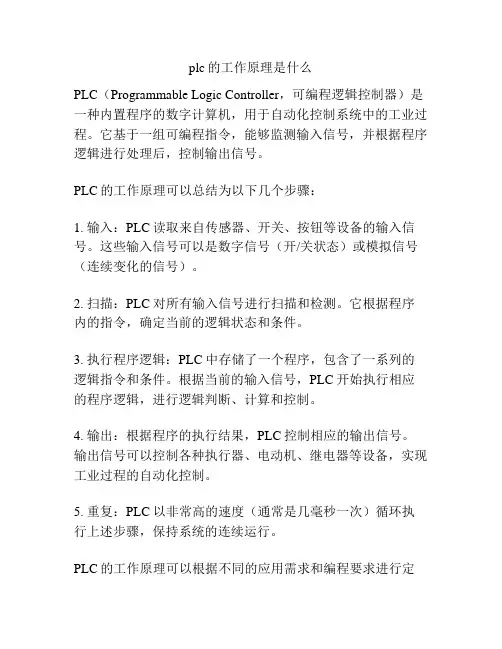

plc的工作原理是什么
PLC（Programmable Logic Controller，可编程逻辑控制器）是一种内置程序的数字计算机，用于自动化控制系统中的工业过程。

它基于一组可编程指令，能够监测输入信号，并根据程序逻辑进行处理后，控制输出信号。

PLC的工作原理可以总结为以下几个步骤：
1. 输入：PLC读取来自传感器、开关、按钮等设备的输入信号。

这些输入信号可以是数字信号（开/关状态）或模拟信号（连续变化的信号）。

2. 扫描：PLC对所有输入信号进行扫描和检测。

它根据程序内的指令，确定当前的逻辑状态和条件。

3. 执行程序逻辑：PLC中存储了一个程序，包含了一系列的逻辑指令和条件。

根据当前的输入信号，PLC开始执行相应的程序逻辑，进行逻辑判断、计算和控制。

4. 输出：根据程序的执行结果，PLC控制相应的输出信号。

输出信号可以控制各种执行器、电动机、继电器等设备，实现工业过程的自动化控制。

5. 重复：PLC以非常高的速度（通常是几毫秒一次）循环执行上述步骤，保持系统的连续运行。

PLC的工作原理可以根据不同的应用需求和编程要求进行定
制和设计，以实现各种自动化控制任务。

它广泛应用于工业过程控制、机械设备控制、楼宇自动化、交通信号控制等领域。

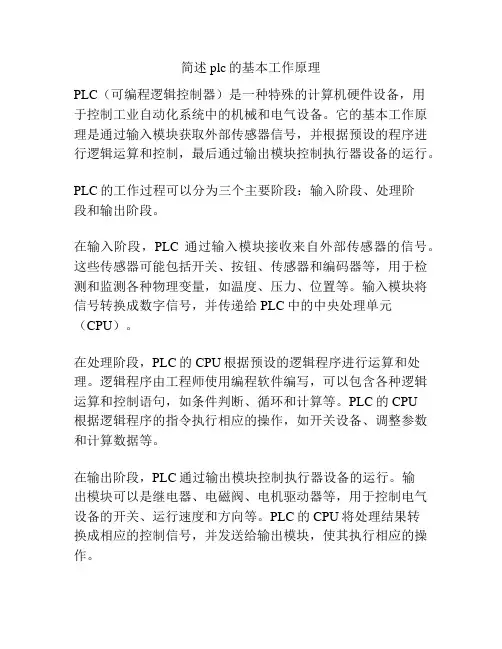

简述plc的基本工作原理
PLC（可编程逻辑控制器）是一种特殊的计算机硬件设备，用
于控制工业自动化系统中的机械和电气设备。

它的基本工作原理是通过输入模块获取外部传感器信号，并根据预设的程序进行逻辑运算和控制，最后通过输出模块控制执行器设备的运行。

PLC的工作过程可以分为三个主要阶段：输入阶段、处理阶
段和输出阶段。

在输入阶段，PLC通过输入模块接收来自外部传感器的信号。

这些传感器可能包括开关、按钮、传感器和编码器等，用于检测和监测各种物理变量，如温度、压力、位置等。

输入模块将信号转换成数字信号，并传递给PLC中的中央处理单元（CPU）。

在处理阶段，PLC的CPU根据预设的逻辑程序进行运算和处理。

逻辑程序由工程师使用编程软件编写，可以包含各种逻辑运算和控制语句，如条件判断、循环和计算等。

PLC的CPU
根据逻辑程序的指令执行相应的操作，如开关设备、调整参数和计算数据等。

在输出阶段，PLC通过输出模块控制执行器设备的运行。

输
出模块可以是继电器、电磁阀、电机驱动器等，用于控制电气设备的开关、运行速度和方向等。

PLC的CPU将处理结果转
换成相应的控制信号，并发送给输出模块，使其执行相应的操作。

通过输入、处理和输出阶段的协同工作，PLC能够实现对自动化系统中各个设备的精确控制和运行。

它具有高可靠性、灵活性和可编程性的优势，广泛应用于制造业、能源、交通等领域的工业控制系统中，提高了生产效率和质量。

plc 的基本工作原理一.扫描技能当 PLC 投入作业后，其作业进程普通分为三个阶段，即输入采样、用户程序施行和输出改写三个阶段。

完毕上述三个阶段称作一个扫描周期。

在整个作业期间， PLC 的 CPU 以必然的扫描速度重复施行上述三个阶段。

(一)输入采样阶段在输入采样阶段，PLC 以扫描方式挨次地读入全部输入情况和数据，并将它们存入 I/O 映象区中的相应得单元内。

输入采样完毕后，转入用户程序施行和输出改写阶段。

在这两个阶段中，即便输入情况和数据发生变化，I/O 映象区中的相应单元的情况和数据也不会改动。

于是，假设输入是脉冲信号，则该脉冲信号的宽度有必要大于一个扫描周期，才调保证在任何情况下，该输入均能被读入。

(二)用户程序施行阶段在用户程序施行阶段， PLC 总是按由上而下的次第挨次地扫描用户程序(梯形图)。

在扫描每一条梯形图时，又总是先扫描梯形图左面的由各触点构成的控制路线，并按先左后右、先上后下的次第对由触点构成的控制路线进行逻辑运算，然后依据逻辑运算的效果，改写该逻辑线圈在系统 RAM 存储区中对应位的情况；兴许改写该输出线圈在 I/O 映象区中对应位的情况；兴许承认是否要施行该梯形图所规矩的特殊功用指令。

即，在用户程序施行进程中，只要输入点在 I/O 映象区内的情况和数据不会发生变化，而其他输出点和软设备在 I/O 映象区或者系统 RAM 存储区内的情况和数据都有兴许发生变化，而且排在上面的梯形图，其程序施行效果会对排在下面的但凡用到这些线圈或者数据的梯形图起效果；相反，排在下面的梯形图，其被改写的逻辑线圈的情况或者数据只能到下一个扫描周期才调对排在其上面的程序起效果。

(三)输出改写阶段当扫描用户程序完毕后， PLC 就进入输出改写阶段。

在此期间， CPU 按照I/O 映象区内对应的情况和数据改写全部的输出锁存电路，再经输出电路驱动相应的外设。

这时，才是 PLC 的真实输出。

相同的若干条梯形图，其摆放次第不同，施行的效果也不同。

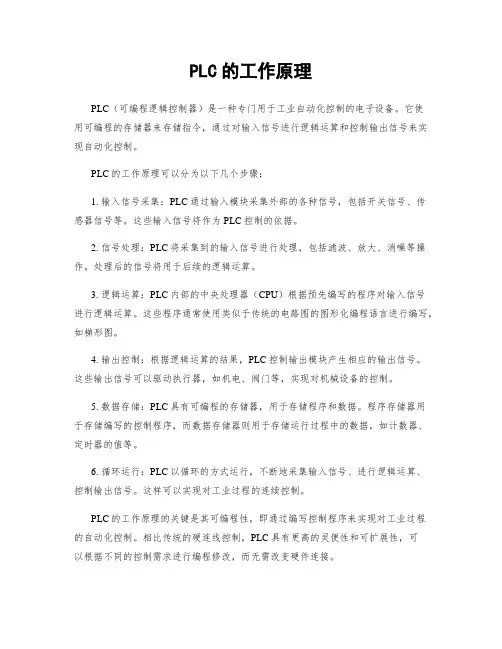

PLC的工作原理PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

它使用可编程的存储器来存储指令，通过对输入信号进行逻辑运算和控制输出信号来实现自动化控制。

PLC的工作原理可以分为以下几个步骤：1. 输入信号采集：PLC通过输入模块采集外部的各种信号，包括开关信号、传感器信号等。

这些输入信号将作为PLC控制的依据。

2. 信号处理：PLC将采集到的输入信号进行处理，包括滤波、放大、消噪等操作。

处理后的信号将用于后续的逻辑运算。

3. 逻辑运算：PLC内部的中央处理器（CPU）根据预先编写的程序对输入信号进行逻辑运算。

这些程序通常使用类似于传统的电路图的图形化编程语言进行编写，如梯形图。

4. 输出控制：根据逻辑运算的结果，PLC控制输出模块产生相应的输出信号。

这些输出信号可以驱动执行器，如机电、阀门等，实现对机械设备的控制。

5. 数据存储：PLC具有可编程的存储器，用于存储程序和数据。

程序存储器用于存储编写的控制程序，而数据存储器则用于存储运行过程中的数据，如计数器、定时器的值等。

6. 循环运行：PLC以循环的方式运行，不断地采集输入信号、进行逻辑运算、控制输出信号。

这样可以实现对工业过程的连续控制。

PLC的工作原理的关键是其可编程性，即通过编写控制程序来实现对工业过程的自动化控制。

相比传统的硬连线控制，PLC具有更高的灵便性和可扩展性，可以根据不同的控制需求进行编程修改，而无需改变硬件连接。

除了基本的输入、处理、逻辑运算和输出控制功能外，现代PLC还具有许多高级功能，如摹拟量输入输出、通信接口、故障诊断等。

这些功能使得PLC在工业自动化控制领域得到广泛应用。

总之，PLC的工作原理是通过采集输入信号、进行逻辑运算和控制输出信号来实现对工业过程的自动化控制。

它的可编程性和灵便性使得它成为工业自动化领域中不可或者缺的设备。

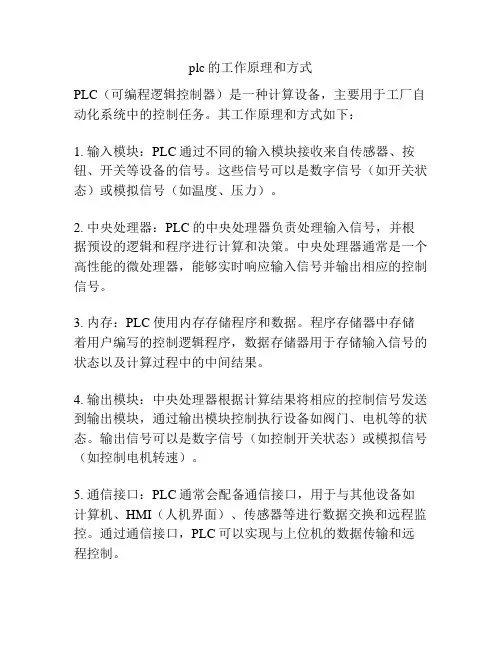

plc的工作原理和方式
PLC（可编程逻辑控制器）是一种计算设备，主要用于工厂自动化系统中的控制任务。

其工作原理和方式如下：
1. 输入模块：PLC通过不同的输入模块接收来自传感器、按钮、开关等设备的信号。

这些信号可以是数字信号（如开关状态）或模拟信号（如温度、压力）。

2. 中央处理器：PLC的中央处理器负责处理输入信号，并根据预设的逻辑和程序进行计算和决策。

中央处理器通常是一个高性能的微处理器，能够实时响应输入信号并输出相应的控制信号。

3. 内存：PLC使用内存存储程序和数据。

程序存储器中存储着用户编写的控制逻辑程序，数据存储器用于存储输入信号的状态以及计算过程中的中间结果。

4. 输出模块：中央处理器根据计算结果将相应的控制信号发送到输出模块，通过输出模块控制执行设备如阀门、电机等的状态。

输出信号可以是数字信号（如控制开关状态）或模拟信号（如控制电机转速）。

5. 通信接口：PLC通常会配备通信接口，用于与其他设备如计算机、HMI（人机界面）、传感器等进行数据交换和远程监控。

通过通信接口，PLC可以实现与上位机的数据传输和远程控制。

PLC的工作方式基于用户编写的控制程序和逻辑。

用户在PLC中编写的程序会根据输入信号状态、内部逻辑和预设条件进行判断和运算，然后产生相应的控制输出信号。

这种方式使得PLC能够根据实时输入信号状态动态地改变输出信号，实现自动化的控制功能。

plc基本工作原理
PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的电子装置，其基本的工作原理如下：
1. 输入信号采集：PLC通过输入模块采集来自传感器、开关等的输入信号。

输入信号可以是开关状态、模拟量电压或电流等。

2. 信号处理：PLC对采集到的输入信号进行处理，如滤波、放大或数字转换，以确保输入信号的准确性和稳定性。

3. 逻辑控制：PLC根据事先编程好的逻辑控制程序，对输入信号进行逻辑运算、判断和比较。

根据不同的逻辑条件，PLC 可以执行各种控制操作。

4. 输出控制：PLC通过输出模块产生相应的输出信号，用于控制执行器、电磁阀、电机等执行元件。

输出信号可以是开关信号、模拟量电压或电流等。

5. 监视与通信：PLC可以监视系统的运行状态，检测故障并进行报警。

同时，PLC也可以通过通信接口与上位机、其他PLC或外部设备进行通信，实现数据交换和集中监控。

总结起来，PLC的基本工作原理是通过采集、处理和控制输入信号，然后产生相应的输出信号，以实现对工业自动化系统的控制和监控。

由于其可编程性和灵活性，PLC在工业领域被广泛应用于各种自动化控制任务。

plc试题及答案PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种广泛应用于工业自动化领域的电子设备。

它能够接收来自传感器的输入信号，根据预设的程序逻辑进行处理，然后输出控制信号到执行器，实现对机械设备的自动控制。

以下是一些典型的PLC试题及答案，供学习和参考。

# 试题一：PLC基础概念题目：简述PLC的工作原理。

答案：PLC的工作原理基于输入/输出（I/O）处理和用户编程。

首先，PLC通过输入接口接收来自传感器的信号，这些信号可能是开关量信号或模拟量信号。

接着，PLC的中央处理单元（CPU）根据用户编写的程序逻辑，对输入信号进行处理。

处理结果会通过输出接口发送到执行器，如继电器、电机等，从而控制机械设备的运行。

PLC的程序通常采用梯形图、指令列表或结构文本等形式编写。

# 试题二：PLC编程语言题目：列出PLC常用的编程语言，并简述每种语言的特点。

答案：PLC常用的编程语言包括：1. 梯形图（Ladder Diagram, LD）：以电气控制逻辑为基础，易于电气工程师理解和使用。

2. 指令列表（Instruction List, IL）：使用助记符指令，类似于汇编语言，适合编程经验丰富的人员。

3. 顺序功能图（Sequential Function Chart, SFC）：用于描述顺序控制逻辑，便于理解和编程。

4. 结构文本（Structured Text, ST）：类似于高级编程语言，适合复杂的算法和数据处理。

5. 功能块图（Function Block Diagram, FBD）：使用功能块来构建控制逻辑，便于模块化设计。

# 试题三：PLC系统组成题目：描述PLC系统的组成部分。

答案：PLC系统主要由以下部分组成：1. 中央处理单元（CPU）：PLC的大脑，负责执行程序和处理数据。

2. 输入/输出模块（I/O Modules）：用于连接传感器和执行器，实现信号的输入和输出。

简述可编程控制器的工作原理
可编程控制器（PLC）的工作原理是基于其硬件和软件两个部
分的配合运行。

硬件部分包括中央处理器（CPU）、输入模块、输出模块和通信模块等。

输入模块用于接收外部信号（传感器、按钮等），输出模块用于控制外部设备（电机、阀门等）。

通信模块可用于与其他设备进行通信。

中央处理器是PLC的核心，负责执
行程序的运行与控制。

软件部分主要由编程软件、编程语言和程序组成。

在编程软件中，用户可以使用编程语言进行程序的编写。

常见的编程语言包括梯形图、指令表和结构化文本等。

编写好的程序会被下载到PLC的中央处理器中，由CPU执行。

程序中包含了一系列
的逻辑和控制算法，根据设定的条件对输入信号进行处理，并控制输出信号的状态。

PLC的工作流程一般如下：
1. 输入信号采集：PLC的输入模块将外部传感器或按钮等接
入的信号转换为数字信号，并上传给中央处理器。

2. 程序执行：中央处理器根据预先编写的程序和算法对输入信号进行处理。

程序可以包含逻辑判断、计算、数据存储等功能。

3. 输出控制：中央处理器根据程序的执行结果，通过输出模块控制外部设备的状态，如打开或关闭电机、开关阀门等。

4. 监控和通信：PLC会不断地监测输入信号的状态，并将控制结果反馈给运行监控系统或其他设备。

同时，PLC也可以与其他设备进行通信，实现数据的交换和共享。

总结起来，可编程控制器的核心是中央处理器，通过输入模块采集外部信号，编程软件编写控制程序，中央处理器执行程序并通过输出模块控制外部设备，从而实现自动化控制。
