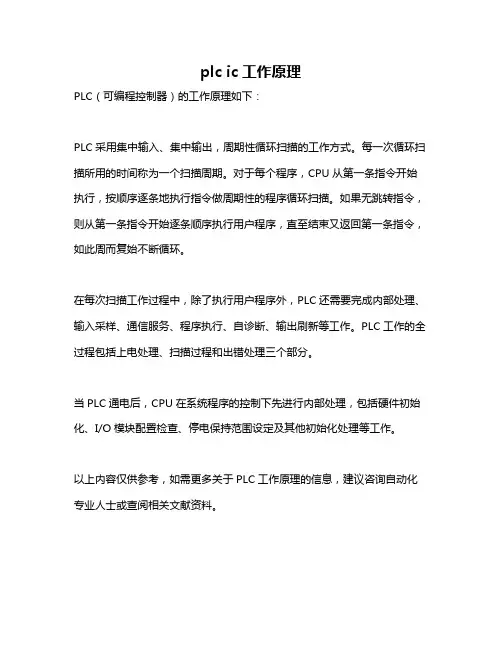

plc ic工作原理
PLC（可编程控制器）的工作原理如下：
PLC采用集中输入、集中输出，周期性循环扫描的工作方式。
每一次循环扫描所用的时间称为一个扫描周期。
对于每个程序，CPU从第一条指令开始执行，按顺序逐条地执行指令做周期性的程序循环扫描。
如果无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至结束又返回第一条指令，如此周而复始不断循环。
在每次扫描工作过程中，除了执行用户程序外，PLC还需要完成内部处理、输入采样、通信服务、程序执行、自诊断、输出刷新等工作。
PLC工作的全过程包括上电处理、扫描过程和出错处理三个部分。
当PLC通电后，CPU在系统程序的控制下先进行内部处理，包括硬件初始化、I/O模块配置检查、停电保持范围设定及其他初始化处理等工作。
以上内容仅供参考，如需更多关于PLC工作原理的信息，建议咨询自动化专业人士或查阅相关文献资料。

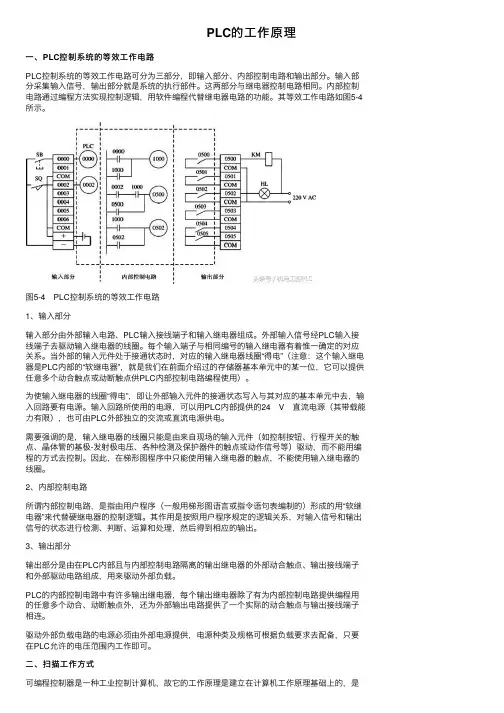

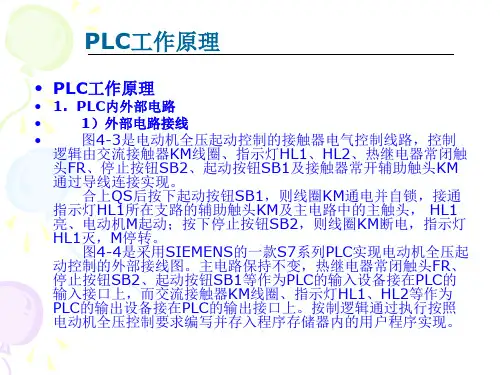

PLC的⼯作原理⼀、PLC控制系统的等效⼯作电路PLC控制系统的等效⼯作电路可分为三部分，即输⼊部分、内部控制电路和输出部分。
输⼊部分采集输⼊信号，输出部分就是系统的执⾏部件。
这两部分与继电器控制电路相同。
内部控制电路通过编程⽅法实现控制逻辑，⽤软件编程代替继电器电路的功能。
其等效⼯作电路如图5-4所⽰。

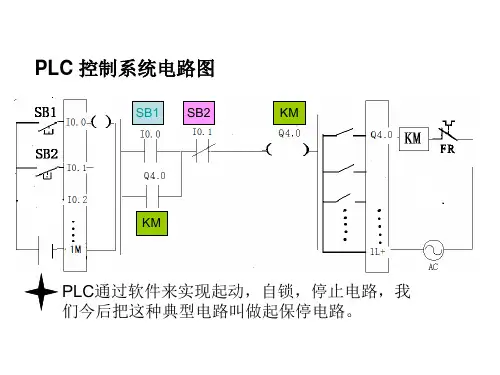

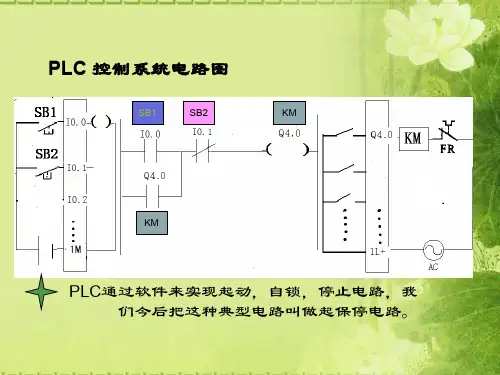

图5-4 PLC控制系统的等效⼯作电路1、输⼊部分输⼊部分由外部输⼊电路、PLC输⼊接线端⼦和输⼊继电器组成。
外部输⼊信号经PLC输⼊接线端⼦去驱动输⼊继电器的线圈。
每个输⼊端⼦与相同编号的输⼊继电器有着惟⼀确定的对应关系。
当外部的输⼊元件处于接通状态时，对应的输⼊继电器线圈“得电”（注意：这个输⼊继电器是PLC内部的“软继电器”，就是我们在前⾯介绍过的存储器基本单元中的某⼀位，它可以提供任意多个动合触点或动断触点供PLC内部控制电路编程使⽤）。
为使输⼊继电器的线圈“得电”，即让外部输⼊元件的接通状态写⼊与其对应的基本单元中去，输⼊回路要有电源。
输⼊回路所使⽤的电源，可以⽤PLC内部提供的24 V 直流电源（其带载能⼒有限），也可由PLC外部独⽴的交流或直流电源供电。
需要强调的是，输⼊继电器的线圈只能是由来⾃现场的输⼊元件（如控制按钮、⾏程开关的触点、晶体管的基极-发射极电压、各种检测及保护器件的触点或动作信号等）驱动，⽽不能⽤编程的⽅式去控制。
因此，在梯形图程序中只能使⽤输⼊继电器的触点，不能使⽤输⼊继电器的线圈。
2、内部控制电路所谓内部控制电路，是指由⽤户程序（⼀般⽤梯形图语⾔或指令语句表编制的）形成的⽤“软继电器”来代替硬继电器的控制逻辑。
其作⽤是按照⽤户程序规定的逻辑关系，对输⼊信号和输出信号的状态进⾏检测、判断、运算和处理，然后得到相应的输出。
3、输出部分输出部分是由在PLC内部且与内部控制电路隔离的输出继电器的外部动合触点、输出接线端⼦和外部驱动电路组成，⽤来驱动外部负载。
PLC的内部控制电路中有许多输出继电器，每个输出继电器除了有为内部控制电路提供编程⽤的任意多个动合、动断触点外，还为外部输出电路提供了⼀个实际的动合触点与输出接线端⼦相连。
PLC的基本组成和工作原理PLC（Programmable Logic Controller）是一种用于实现工业自动化控制的计算机控制系统。
其组成和工作原理如下。
1.基本组成PLC系统通常由中央处理器CPU、内存模块、输入模块、输出模块和通信模块组成。
-中央处理器（CPU）：是PLC系统的核心部件，负责执行控制程序并进行数据处理和逻辑运算。
-内存模块：用于存储程序代码、数据和中间结果等信息。
-输入模块：负责接收来自外部的传感器、开关等输入信号，并将其转换为数字信号供CPU处理。
-输出模块：负责将CPU处理后的数字信号转换为电流、电压等输出信号，控制执行器、驱动器等执行设备。
-通信模块：用于与其他PLC系统、计算机或设备进行数据交换和通信。
2.工作原理PLC系统的工作原理可以分为五个步骤：扫描输入、执行程序、更新输出、循环扫描和通信。
-扫描输入：将输入模块接收到的外部信号转换为数字信号，并存储在内存中。
这些外部信号通常来自传感器、开关等设备，如温度传感器、按钮开关等。
-执行程序：CPU根据存储在内存中的控制程序进行逻辑运算和数据处理。
控制程序通常由用户通过编程语言编写，用于实现控制逻辑和算法。
-更新输出：根据CPU执行程序的结果，将输出信号存储在内存中。
输出模块将内存中的数字信号转换为电流、电压等输出信号，控制执行设备的执行器、驱动器等，如电机、电磁阀等。
-循环扫描：PLC系统以循环的方式不断扫描输入、执行程序和更新输出的过程，实现对工业控制系统的持续监测和控制。
-通信：PLC系统可以通过通信模块与其他PLC系统、计算机或设备进行数据交换和通信，实现远程监测和控制。
PLC系统的工作原理可以通过一个简单的例子来说明。
假设有一个自动灯控系统，根据光照强度自动控制灯的开关。
传感器将光照强度转换为输入信号，并将其传递给PLC系统的输入模块。
CPU执行存储在内存中的控制程序，判断光照强度是否低于设定值。
如果低于设定值，则CPU更新内存中的输出信号。

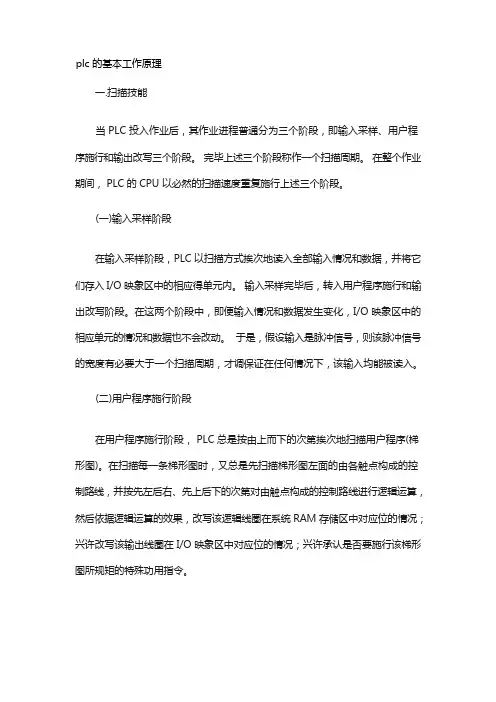

plc 的基本工作原理一.扫描技能当 PLC 投入作业后，其作业进程普通分为三个阶段，即输入采样、用户程序施行和输出改写三个阶段。
完毕上述三个阶段称作一个扫描周期。
在整个作业期间， PLC 的 CPU 以必然的扫描速度重复施行上述三个阶段。
(一)输入采样阶段在输入采样阶段，PLC 以扫描方式挨次地读入全部输入情况和数据，并将它们存入 I/O 映象区中的相应得单元内。
输入采样完毕后，转入用户程序施行和输出改写阶段。
在这两个阶段中，即便输入情况和数据发生变化，I/O 映象区中的相应单元的情况和数据也不会改动。
于是，假设输入是脉冲信号，则该脉冲信号的宽度有必要大于一个扫描周期，才调保证在任何情况下，该输入均能被读入。
(二)用户程序施行阶段在用户程序施行阶段， PLC 总是按由上而下的次第挨次地扫描用户程序(梯形图)。
在扫描每一条梯形图时，又总是先扫描梯形图左面的由各触点构成的控制路线，并按先左后右、先上后下的次第对由触点构成的控制路线进行逻辑运算，然后依据逻辑运算的效果，改写该逻辑线圈在系统 RAM 存储区中对应位的情况；兴许改写该输出线圈在 I/O 映象区中对应位的情况；兴许承认是否要施行该梯形图所规矩的特殊功用指令。
即，在用户程序施行进程中，只要输入点在 I/O 映象区内的情况和数据不会发生变化，而其他输出点和软设备在 I/O 映象区或者系统 RAM 存储区内的情况和数据都有兴许发生变化，而且排在上面的梯形图，其程序施行效果会对排在下面的但凡用到这些线圈或者数据的梯形图起效果；相反，排在下面的梯形图，其被改写的逻辑线圈的情况或者数据只能到下一个扫描周期才调对排在其上面的程序起效果。
(三)输出改写阶段当扫描用户程序完毕后， PLC 就进入输出改写阶段。
在此期间， CPU 按照I/O 映象区内对应的情况和数据改写全部的输出锁存电路，再经输出电路驱动相应的外设。
这时，才是 PLC 的真实输出。
相同的若干条梯形图，其摆放次第不同，施行的效果也不同。
PLC的基本原理及工作方式PLC（可编程逻辑控制器）是一种用于控制机器和自动化系统的计算机设备。
它以电子方式模拟和控制物理过程，广泛应用于工业生产、自动化系统和机械设备的控制。
本文将介绍PLC的基本原理和工作方式。
一、PLC的基本原理PLC的核心原理是基于逻辑控制。
它使用硬件电路和软件编程相结合的方式，实现对设备和过程的控制。
PLC的基本原理包括输入、输出和处理。
1. 输入(Input)：PLC接收来自传感器、按钮和其他设备的输入信号。
这些输入信号可以是开关状态、传感器检测到的物理量或其他控制信号。
2. 输出(Output)：PLC根据输入信号的分析和处理，通过输出接口控制执行器、马达、阀门等设备的工作状态。
输出信号可以包括开关信号、驱动电压等。
3. 处理(Processing)：PLC中有一个中央处理器(CPU)，负责执行编程逻辑。
它将输入信号和存储在其内部存储器中的程序进行比较、计算和逻辑运算，从而确定正确的输出信号。
其中，PLC的内部存储器由程序和数据两部分组成。
程序存储器存储PLC的控制程序，用于处理输入信号并输出相应信号。
数据存储器用于存储各类变量、计数器和定时器等数据。
二、PLC的工作方式PLC的工作方式可以分为扫描周期和周期内的逻辑运算。
1. 扫描周期(Scan Cycle)：PLC以固定的扫描周期工作，通常为几毫秒至几十毫秒不等。
扫描周期是指PLC运行一次完整的输入-处理-输出过程所需要的时间。
在一个扫描周期内，PLC对输入信号进行采集，对采集到的信号进行处理，然后确定相应的输出信号。
2. 周期内的逻辑运算：在一个扫描周期内，PLC执行编程逻辑，对输入信号进行处理和判断，并根据程序设定的条件和逻辑进行计算。
根据计算结果，PLC确定输出信号的状态。
如果程序中有循环、计数器或定时器，PLC会根据这些设定进行相应的操作。
PLC的工作方式可分为三个步骤：输入采样、逻辑处理和输出响应。
在输入采样阶段，PLC读取输入信号的状态，并将其存储在内部存储器中。

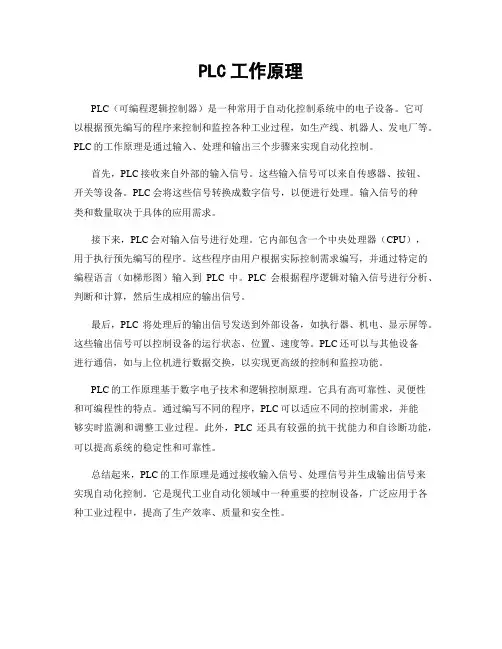

PLC工作原理PLC（可编程逻辑控制器）是一种常用于自动化控制系统中的电子设备。
它可以根据预先编写的程序来控制和监控各种工业过程，如生产线、机器人、发电厂等。
PLC的工作原理是通过输入、处理和输出三个步骤来实现自动化控制。
首先，PLC接收来自外部的输入信号。
这些输入信号可以来自传感器、按钮、开关等设备。
PLC会将这些信号转换成数字信号，以便进行处理。
输入信号的种类和数量取决于具体的应用需求。
接下来，PLC会对输入信号进行处理。
它内部包含一个中央处理器（CPU），用于执行预先编写的程序。
这些程序由用户根据实际控制需求编写，并通过特定的编程语言（如梯形图）输入到PLC中。
PLC会根据程序逻辑对输入信号进行分析、判断和计算，然后生成相应的输出信号。
最后，PLC将处理后的输出信号发送到外部设备，如执行器、机电、显示屏等。
这些输出信号可以控制设备的运行状态、位置、速度等。
PLC还可以与其他设备进行通信，如与上位机进行数据交换，以实现更高级的控制和监控功能。
PLC的工作原理基于数字电子技术和逻辑控制原理。
它具有高可靠性、灵便性和可编程性的特点。
通过编写不同的程序，PLC可以适应不同的控制需求，并能够实时监测和调整工业过程。
此外，PLC还具有较强的抗干扰能力和自诊断功能，可以提高系统的稳定性和可靠性。
总结起来，PLC的工作原理是通过接收输入信号、处理信号并生成输出信号来实现自动化控制。
它是现代工业自动化领域中一种重要的控制设备，广泛应用于各种工业过程中，提高了生产效率、质量和安全性。
PLC结果框图PLC的基本工作原理一．PLC采用“顺序扫描，不断循环”的工作方式1．每次扫描过程。
集中对输入信号进行采样。
集中对输出信号进行刷新。
2．输入刷新过程。
当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
3．一个扫描周期分为输入采样，程序执行，输出刷新。
4．元件映象寄存器的内容是随着程序的执行变化而变化的。
5．扫描周期的长短由三条决定。
（1）CPU执行指令的速度（2）指令本身占有的时间（3）指令条数6．由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
二．PLC与继电器控制系统、微机区别1．PLC与继电器控制系统区别前者工作方式是“串行”，后者工作方式是“并行”。
前者用“软件”，后者用“硬件”。
2．PLC与微机区别前者工作方式是“循环扫描”。
后者工作方式是“待命或中断”PLC 编程方式PLC最突出的优点采用“软继电器”代替“硬继电器”。
用“软件编程逻辑”代替“硬件布线逻辑”。
PLC编程语言有梯形图、布尔助记符语言，等等。
尤其前两者为常用。
PLC的输入/输出过程1、PLC的工作方式是周期扫描方式，所以其输入/输出过程是定时进行的。
对用户程序而言，要处理的输入信号是输入信号状态暂存区的信号，而不是实际的信号。
运算处理后的输出信号被放入输出信号状态暂存区中，而不是直接输出到现场的。
2 ．扫描循环时间循环时间（Cycle Time ）是指操作系统执行一次循环操作所需的时间，包括执行程序段和中断该循环的系统操作的时间，循环时间又称为扫描循环时间（Scan Cycle Time ）或扫描周期。
循环时间与用户程序的长短、指令的种类和CPU 执行指令的速度有很大的关系。
当用户程序较长时，指令执行时间在循环时间中占相当大的比例。
循环时间会因为下述事件而延长：中断处理、诊断和故障处理、测试和调试功能、通信、传送和删除块、压缩用户程序存储器、读／写微存储器卡MMc 等。

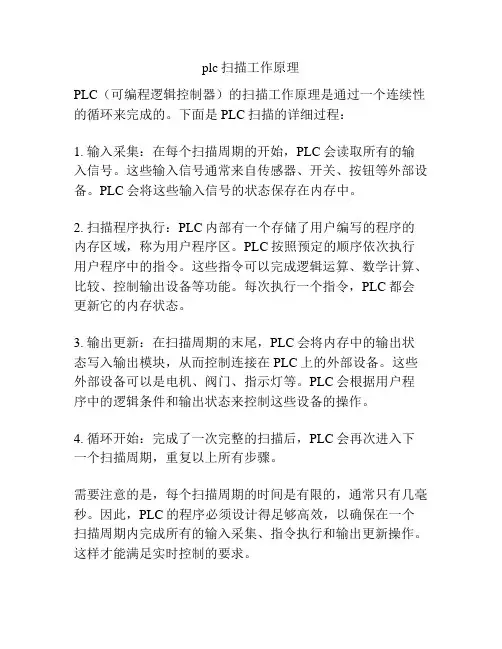

plc扫描工作原理
PLC（可编程逻辑控制器）的扫描工作原理是通过一个连续性的循环来完成的。
下面是PLC扫描的详细过程：
1. 输入采集：在每个扫描周期的开始，PLC会读取所有的输入信号。
这些输入信号通常来自传感器、开关、按钮等外部设备。
PLC会将这些输入信号的状态保存在内存中。
2. 扫描程序执行：PLC内部有一个存储了用户编写的程序的内存区域，称为用户程序区。
PLC按照预定的顺序依次执行用户程序中的指令。
这些指令可以完成逻辑运算、数学计算、比较、控制输出设备等功能。
每次执行一个指令，PLC都会更新它的内存状态。
3. 输出更新：在扫描周期的末尾，PLC会将内存中的输出状态写入输出模块，从而控制连接在PLC上的外部设备。
这些外部设备可以是电机、阀门、指示灯等。
PLC会根据用户程序中的逻辑条件和输出状态来控制这些设备的操作。
4. 循环开始：完成了一次完整的扫描后，PLC会再次进入下一个扫描周期，重复以上所有步骤。
需要注意的是，每个扫描周期的时间是有限的，通常只有几毫秒。
因此，PLC的程序必须设计得足够高效，以确保在一个扫描周期内完成所有的输入采集、指令执行和输出更新操作。
这样才能满足实时控制的要求。
