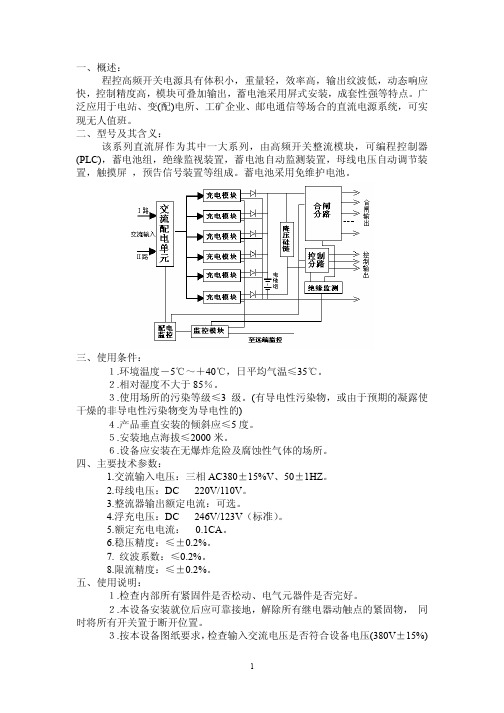

一、概述：程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。
广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。
二、型号及其含义：该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
蓄电池采用免维护电池。
三、使用条件：１.环境温度－5℃～＋40℃，日平均气温≤35℃。
２.相对湿度不大于85％。
３.使用场所的污染等级≤3级。
(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的)４.产品垂直安装的倾斜应≤5度。
５.安装地点海拔≤2000米。
６.设备应安装在无爆炸危险及腐蚀性气体的场所。
四、主要技术参数：1.交流输入电压：三相AC380±15%V、50±1HZ。
2.母线电压：DC 220V/110V。
3.整流器输出额定电流：可选。
4.浮充电压：DC 246V/123V（标准）。
5.额定充电电流：0.1CA。
6.稳压精度：≤±0.2%。
7. 纹波系数：≤0.2%。
8.限流精度：≤±0.2%。
五、使用说明：１.检查内部所有紧固件是否松动、电气元器件是否完好。
２.本设备安装就位后应可靠接地，解除所有继电器动触点的紧固物，同时将所有开关置于断开位置。
３.按本设备图纸要求，检查输入交流电压是否符合设备电压(380V±15%)要求，并检查输入电源引线，控制回路及设备间所有联络线是否有误。
４.本设备若经长途运输或长时间存放后,应先用500 伏兆欧表测量直流母线对地绝缘电阻，一般绝缘电阻大于2兆欧,均属合格。
测试前必须可靠短接或解除二极管、高频开关模块，触摸板，解除电池组与外电路的连接线等。
测试后应恢复原状。
六、操作顺序：1.本设备交流进线分两路即Ｉ路电源和II 路电源：1. I 、II 路交流电源操作，首先合上I 路交流输入总电源开关，II 路交流输入总电源开关，当I 路交流电源正常工作时，I 路交流电源工作指示灯亮，表明系统已接通交流电源，II 路电源只作为备用；以第I 路为主回路，第II 回路为备用辅助回路，当第I 路交流失压时，自动切换到交流第II 路（前提条件是第II 路交流正常，如果第II 路交流电源本身不正常的话，则无法自动进行切换），一旦交流I 路电源恢复正常，则自动切换回到交流I 路，II 路交流电源工作指示灯亮。
液晶面板式PZK系列智能直流屏使用说明书PZK程控直流屏使用说明书1．简介PZK系列程控直流电源屏是采用了当今直流领域最先进的高频开关电源与PLC、液晶显示屏控制相组合的方法，结合本公司多年研制的一套系统软件而构成的新一代无人职守直流电源产品。
它的各部分元件都选用了目前国内外最合适、高可靠的器件。
同传统直流屏相比，它的显示操作单元选用了液晶显示屏，采用人机对话方式直观操作；它的监控单元选用了高速、高性能的PLC，采用对直流屏各组成单元实时扫描实现全面监测和闭环控制；它功率输出单元采用高频开关技术和冗余配置，输出电压电流都具有很高的精度和很低的纹波系数；它的电池选用了高性能免维护系列电池。
PZK程控直流电源屏设计参照了电力部《DL/T 459-2000》及《JB/T 5777.4-2000》技术标准，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低电压开关分合闸的供电需求，并能直接实现“四遥”。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
本产品自动化程度高，作为常规操作它对值班人员的专业知识要求并不高，使用本直流屏时，可详细遵照本使用手册规范操作。
2．使用环境2.1 海拨高度不超过于1000米。
2.2 环境温度-10～＋50℃。
2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。
2.4 无强烈振动和冲击，无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
2.6 垂直倾斜度不大于5度。
3．技术指标3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ±0.5 。
3.2 控制母线直流输出电压： 220V（可据用户要求进行调整）。
3.3 控制母线直流输出电流额定值：5A（可据用户要求进行调整）。
3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。
3.5 直流屏在0.5秒内瞬时输出电流值：50A。
简述直流屏原理作用与操作说明现代企业都离不开电，如石化、煤矿、医院、学校、商场等。
而直流屏是电气设备中必不可少的一个组合配电设备之一。
标签：直流屏；原理；操作说明1 直流屏的组成充电柜-充电模块-监控模块-电池组-降压硅链。
2 直流屏特点2.1 具有高可靠性它采用开关电源的模块化设计，N+1热备份。
其中充电模块可以带电热插拔，平均维护时间大大减少。
动力母线与控制母线可以由充电模块单独直接供电，通过降压装置能够热备份。
它具有可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全等等。
2.2 具有高智能化它的监控模块采用大屏幕液晶汉字显示，声光告警。
可通过监控模块进行系统各个部分的参数设置。
模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。
具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。
可实现无人值守。
蓄电池具有自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。
3 技术数据（如表1）4 操作说明日常使用中，具体操作步骤如下：（1）参数配置。
接通交流电，监控系统开始工作，显示屏面亮，有提示信息出现。
（2）电池组接入。
参数配置完毕后，检查电池组的两端电压值和监控屏提示的合母电压值。
如果合母电压值和电池组电压相差较大，则通过设置监控的均/浮充电压参数调整合母电压值，使其和电池组电压一致。
然后切断交流电源，将电池回路的熔断器插入。
再次合上交流电。
并逐一合上各路输出断路器，检查指示灯及对应输出端子电压是否正常；系统当前信息菜单显示的各参数应该正常。
（3）功能测试。
两路交流电切换测试：切断一路交流输入，系统在数秒后会自动切换到交流二路。
恢复一路供电以后，系统又会在数秒以后自动切换到一路供电。
降压硅链的测试：转动硅链的操作手柄，处于自动状态，则控制母线电压能稳定在降压硅链的输出范围内。
直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮，模块保护，无输出。
湖南锦江鑫湘酒店配电房直流屏操作维护说明版权:杨广QQ群: 15056486湖南锦江宾馆配电房现运行的直流屏是在原直流屏基础上通过更换蓄电池而成。
已更换蓄电池为邵阳市大祥蓝海电源厂生产的6FM24AH阀控密封式维护铅酸蓄电池，并对原充电机运行参数进行了整改。
在操作使用及维护过程中请参阅此说明，以免因误操作及维护影响系统运行。
一．充电机开关机操作1．开机：合上交流电源开关1ZK，交流电源指示灯亮。
按下充电机电源控制按钮QA，充电机控制电源交流接触器KM上电启动充电机电源，充电机经过延时后即建压输出，充电机输出指示灯KD亮。
投上电池开关3ZK，对应充电机运行状态转换开关位置调节充电机输出调节电位器整定充电机运行参数。
此时充电机输出电压表V1指示充电机输出电压，充电机输出电流表A1指示充电机输出电流。
依次投上控制开关2ZK及馈线开关ZK1及ZK2，系统即向直流负荷供电。
此时,充电机输出电流表指示电池充电电流及经常负荷电流。
当电池运行在电压浮充时，按下浮充电流检测按钮DN，浮充电流表指针低于0刻度指示电池浮充电流（当电池处于放电态时，按下电流检测按钮DN，浮充电流表指针高于0刻度指示电池向直流负荷放电的电流）。
2．关机：按下充电机关机按钮TA及关断交流电源开关1ZK即可。
二．直流屏运行时注意事项1．请参照蓄电池运行参数表对充电机运行参数进行调整。
2．保证蓄电池运行时端电压不低于190V，不高于240V。
3．应保证蓄电池主充电流不大于2.4A。
4．当系统绝缘低时，请立即处理。
5．应保证蓄电池运行温度不高于50℃。
6．电池应在1~1.5年内做一次全充全放活化。
三．直流屏运行参数表(注:C指电池额定容量24AH, 0.1CA=0.1×24A=2.4A )以2.4A放电10小时,终止电压为10Z×1.8V=183.6V单格浮充电压为10Z×2.25V=229.5V二00三年八月七日。
三辰直流屏应用维护及故障处理摘要本文主要介绍直流屏在化工及生产装置的应用和常见故障现象及处理方法。
关键词高频开关电源模块、综合控制器、蓄电池组、故障现象中图分类号TM 文献标识码 A 文章编号1673-9671-(2012)052-0164-01直流屏是直流电源操作系统的简称直流屏，直流屏就是用来提供稳定直流电源的设备。
发电厂和变电站中的电力操作电源现今采用的都是直流电源，直流屏恰恰满足需要，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。
现代科学技术，尤其是计算机技术和通信技术的发展，使电力系统向着综合自动化、电站无人值守和网络化集中管理的方向发展，作为电力系统重要组成部分的直流电源系统为了使其自身的电源质量、可靠性到自动化程度都有待进一步提高，也因此应用了大量的先进的科学技术。
它主要由电源进线系统（交流进线）、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器（系统监视控制系统，为直流屏的大脑）、闪光系统、通讯系统、蓄电池这几大部分组成。
其中综合控制器、双路互投、充电机控制、及充电机的选择是保证直流屏可靠的主要环节。
直流屏在石油化工行业及重要的操作负荷上也得到了广泛的应用。
1 直流屏系统功能简介直流屏组成：三辰直流屏该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器（PLC），蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
蓄电池采用免维护电池。
1）综合控制器负责监控直流屏运行情况，即它要对直流屏运行的每一个环节都了如指掌。
并使系统运行在最佳状态。
它所控制的电池巡检单元可为每一节蓄电池提供电压监测，以尽早发现系统中蓄电池恶化，及早更换蓄电池，避免因蓄电池问题造成系统在断电情况下不能及时向外提供直流电源的灾难性后果。
2）绝缘监测系统可以保护直流屏因外设或自系统接地而损坏自身设备或外部设备。
第一章概述1、产品用途：PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统；供给：*断路器正常的分、合闸等操作电源；*仪器仪表、继电保护等控制电源；*事故时的应急电源(事故油泵、事故电机、应急照明等)；*通讯电源；*载波电源；*交流UPS等。
2、产品型号及其分类：合闸母线电压控制母线电压电池组数×容量设计序号产品编号三辰公司直流屏举例说明：如：PGD6-IV-2×100-220/220 为：三辰电器公司免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；设计方案采用IV方案，电池采用双组100AH，合闸母线电压220V，控制母线电压220V。
产品编号说明：PGD1：镉镍电池直流屏，无微机控制方案；PGD2：免维护电池直流屏，无微机控制方案；PGD3：通讯电源直流屏，无微机控制方案；PGD4：免维护电池直流屏，电抗器方案，微机控制；PGD5：免维护电池直流屏，电抗器方案，微机控制，触摸屏或液晶显示；PGD6：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；PGD7：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示，总线式结构。
3、直流电源屏的组成：图1-1 直流电源屏系统图由上图可以看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。
带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。
上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。
高频开关电源模块具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出等优点，近年来已被大规模应用在直流电源系统中，取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。
上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。
深圳市欧瑞电力设备有限公司欧瑞电力产品说明书GZDW直流屏深圳市欧瑞电力设备有限公司目录一、概述------------------------------------------------------------------- 1二、充电模块性能特点------------------------------------------------ 3三、使用说明书----------------------------------------------------------- 6四、系统安装与保养--------------------------------------------------- 8运行示波图-------------------------------------------------------- 10 直流屏图纸-------------------------------------------------------- 1 1 订货须知----------------------------------------------------------- 19 附图：系统主接线图--------------------------------------------------- 20第一章概述1、引言目前我国各地的发电厂，水电站及35kv 、220kv、110kv等各类变电站，所使用直流电源设备（包括供给断路器分合闸用，后备电池充电以及2次回路的仪器表等低压设备用电）大部分采用的是相控电源或磁饱和式电源，由于受工艺水平和器件特性的限制。
上述电源存在很多不足之处，应该说已远远不能满足飞速发展的电力工程的需要。
而以体积小、重量轻、效率高、输出纹波极低，动态响应快，控制精度高，模块可叠加输出。
为特点的高频开关电源逐步取代相控电源已是大势所趋，特别是近几年来电力电子技术的迅猛发展以及功率、器件制造工艺技术提高，更使高频开关电源的可靠性，及适用面大大优于相控电源和磁饱和式电源。
PGD7-IV-120Ah-220/220使用说明书一、概述：程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。
广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。
二、型号及其含义：该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
蓄电池采用免维护电池。
三、使用条件：１.环境温度－5℃～＋40℃，日平均气温≤35℃。
２.相对湿度不大于85％。
３.使用场所的污染等级≤3级。
(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的)４.产品垂直安装的倾斜应≤5度。
５.安装地点海拔≤2000米。
６.设备应安装在无爆炸危险及腐蚀性气体的场所。
四、主要技术参数：1.交流输入电压：三相AC380±15%V、50±1HZ。
2.母线电压：DC 220V/110V。
3.整流器输出额定电流：可选。
4.浮充电压：DC 246V/123V（标准）。
5.额定充电电流： 0.1CA。
6.稳压精度：≤±0.2%。
7. 纹波系数：≤0.2%。
8.限流精度：≤±0.2%。
五、使用说明：１.检查内部所有紧固件是否松动、电气元器件是否完好。
２.本设备安装就位后应可靠接地，解除所有继电器动触点的紧固物，同时将所有开关置于断开位置。
３.按本设备图纸要求，检查输入交流电压是否符合设备电压(380V±15%)要求，并检查输入电源引线，控制回路及设备间所有联络线是否有误。
４.本设备若经长途运输或长时间存放后,应先用500 伏兆欧表测量直流母线对地绝缘电阻，一般绝缘电阻大于2兆欧,均属合格。
测试前必须可靠短接或解除二极管、高频开关模块，触摸板，解除电池组与外电路的连接线等。
测试后应恢复原状。
六、操作顺序：1.本设备交流进线分两路即Ｉ路电源和II路电源：1. I、II路交流电源操作，首先合上I路交流输入总电源开关，II路交流输入总电源开关，当I路交流电源正常工作时，I 路交流电源工作指示灯亮，表明系统已接通交流电源，II路电源只作为备用；以第I路为主回路，第II回路为备用辅助回路，当第I路交流失压时，自动切换到交流第II路（前提条件是第II路交流正常，如果第II路交流电源本身不正常的话，则无法自动进行切换），一旦交流I路电源恢复正常，则自动切换回到交流I路，II 路交流电源工作指示灯亮。
如切断I路和II路交流输入电源，可断开交流输入开关。
故障分析：A、如果I路交流进线电源正常，I 路交流电源工作指示灯不亮，II路交流电源不能自动投入，可能是I 路交流接触器KMA11烧坏，处理方法为更换接触器，或者把I路交流输入总电源开关断开，合上II路交流输入总电源开关。
B、交流输入空气开关故障现象：交流输入不能正常接入系统，充电模块不能工作。
处理：a）暂时切换到另外一路交流输入，待电池充满电后，关断外部交流输入，更换损坏的空气开关。
b）如果两路交流输入空气开关同时损坏，应同时将两路外部交流输入电源断开，更换空气开关；在无相应配件的情况下，可以直接将交流输入接入交流空气开关的输入端子上暂时供电。
2. 启动整流模块：整流模块在交流上电时可自启动，或在触摸显示屏画面上操作起动整流模块；模块工作指示绿灯亮（启动是软启动需3~4秒），启动后模块显示模块输出电压（在模块有A/V选择按钮，可选择显电压、电流），触摸屏上有电压显示，然后相继投入控制系统各回路开关，其对应的指示灯亮，表明系统全部回路接通得电；整流器停止可按整流器停止按钮。
附充电模块说明书1 充电模块外形充电模块的外型如图2-1-1所示：图2-1-1 充电模块外形三相交流电源经过EMI滤波器输入到整流电路，将交流整流为脉动的直流输出，通过无源功率因素校正（PFC）电路，将脉动的直流转换为平直的直流电源，DC/AC高频逆变器将直流转换为高频交流电源，通过高频整流电路将高频的AC 转换为高频脉动的直流，此直流通过高频滤波输出。
其中DC/AC高频变换电路在脉宽调制（PWM）电路的控制下通过调整变换电路的脉冲宽度，以实现电压调整（包括稳压和电压整定）。
整个充电模块在微机系统的监控下工作，包括模块的保护、电压调整等，同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。
2 充电模块技术指标充电模块的主要功能是实现AC/DC变换。
充电模块可以在自动（监控模块控制）和手动（人为控制）两种工作方式下工作。
充电模块的通用技术指标如表2-1-1表所示：表2-1-1充电模块保护特性表110V系列：±2VDC3充电模块接口充电模块通过模块后面板的一体化输出插座输出信号，充电模块后面板布置如图2-1-3所示：图2-1-3 充电模块后背板布置图一体化端口各引脚信号如下图2-1-4所示：直流输出负极UV GNDW 1直流输出正极29282726432均流＋均流－data ＋data －图2-1-4 充电模块输出一体化端口定义图接口特性如下表所示：4充电模块使用说明充电模块前面板如图2-1-5所示：图2-1-5 充电模块前面板图● 充电模块前面板上的高亮度LED 数码管指示模块的输出电压或电流，由显示转换开关进行切换。
● 面板上的发光二极管分别指示模块输入电源正常（绿色）、模块保护（黄色）、模块故障（红色）。
其中，模块保护包括交流过、欠压，过温、缺相，输出欠压等；模块故障包括模块输出过压。
● 模块面板上嵌入的电位器用来调整模块在手动状态下的输出电压，注意只有在手动方式下，调节该电位器才起作用。
● 充电模块地址及手动/自动拨码开关用来设置模块通讯地址和选择手动功能，其定义如图2-1-6所示：01D4D3D2D1D0手动自动图2-1-6 充电模块地址及手动选择六位拨码开关图 ● 自动/手动工作方式：自动：在自动工作方式下，模块的输出电压、限流点、开关机均由监控模块进行控制，人工无法进行干预，如果模块设计用作合闸模块，对电池进行充电，一般应设置为自动工作方式。
手动：手动状态下，模块的输出电压有上述介绍的面板电位器进行调整，模块的输出电压、限流点和开关机等均不受监控模块控制，但可以将模块的运行参数上报给监控模块。
如果模块连接到控制母线上，为单一稳定电压输出，应将模块设置为手动状态，调整电位器为需要输出的电压值，此时模块的限流点全部放开，为105％～110％。
注意：调节电位器可使充电模块输出电压最高达到284V/142V，在系统正常时请勿随意调节该电位器。
由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定在234V/117V浮充电压值上。
充电模块显示内容：充电模块的LED可以显示模块的输出电压和输出电流，其切换通过面板上的显示切换开关来切换。
显示电压为3位，显示电压精确到0.1A，显示误差为±1个字。
故障分析：当PLC与模块通信故障，或电源模块DC220V/DC24V无输出，或者PLC本身有故障时，模块输出电压会自动设定在234V/117V，此时电压不可调。
当出现以上故障时，先把PLC电源开关（单极的，在屏后PLC边上）断开，再把模块手自、动选择开关拔到手动位置（如下图一），作应急运行，待更换损坏元件后再恢复正常。
1D4D3D2D1D0手动自动图一3、蓄电池组回路操作：(1)按本设备二次接线图，将蓄电池分别串联接入，切勿反向串联或并联，严禁接错电池正负极。
(2)蓄电池接入回路后，投入蓄电池总开关，电池端电压从触摸板上直接读取。
(3)新投运的蓄电池及蓄电池经放电后，一般对蓄电池进行充电，以确保蓄电池组有足够的容量。
对电池充电方式：直流系统的微机控制自动转换程序如下：蓄电池的充电程序（恒流→恒压→浮充）：进行恒流充电，蓄电池组端电压达到某一整定值时，微机将控制充电装置自动转换为恒压充电，当充电电流逐渐减少到某一整定值时，微机将控制充电装置自动转换为浮充电运行。
均充切换浮充条件（均充电压值255V/127V）：当电池充电电流都小于0.02CA 时均充3小时后自动转换到浮充状态或均充7个小时自动转换到浮充（C为电池容量）。
注：每年1月、5月、9月1日充电机自动进入均充状态，也可以按下均充投入按钮手动进入均充。
每次电池放电后请手动按下均充投入按钮手动进入均充。
浮充条件(浮充电压值246V/123V)：均充退出后自动进入浮充，充电机一般都处在浮充状态。
4. 触摸板操作细则：A、按下（注：当前所述“按下”为用手轻触触摸屏上的字幕，下同）触摸屏上的“RUN”，开始运行触摸板工作程序。
按下欢迎进入直流系统工作模拟图，按下页出现直流屏主菜单，具体如下：B、按下主菜单上的“状态监控”可察看状态监控设定，具体如下：按下“整流起动”整流器将进入工作状态；反之，按下“整流器停止”整流器将退出工作状态，按下“返回”即可返回系统主菜单。
注意：如果有电池活化时：电池活化为手动活化，按下电池活化按钮时，整流模块电压会自动设为210V/105V，此时蓄电池端电压高于整流器输出电压，电池向母线供电，达到活化电池的效果，当蓄电池端电压放到低于210V/105V 时，会自动停止电池活化，整流模块电压会重新恢复正常对蓄电池进行充电。
也可以通过按下“活化退出”按钮停止电池活化（该功能为可选功能。
如注有可选两字时：当用户选有此功能时，触摸屏上才有此项操作）。
C、按下主菜单上的“当前告警”可察看整流器故障信息，平时该画面为空白画面，当有故障时直流屏蜂鸣器鸣叫，可具体显示该故障内容。
按下“返回”即可返回系统主菜单。
D、按下主菜单上的“参数设定”即出现以下内容：（注意：按下后要求输入密码，密码为123456789，正确后显示如下内容：）注：德国阳光电池均充电压为260V。
按下“xxx "即可对当前值进行设定，建议非技术人员请勿对当前设定值随意进行更改！E、按下主菜单上的“参数显示”即可进入参数显示控制菜单，具体有以下按下“返回”即可返回系统主菜单。
（该项为可选功能。
注：直流屏绝缘分为普通绝缘型和支路选线型，当选用支路选线型时触摸屏上才有此项功能）故障分析：当出现直流绝缘不良报警时：可能是系统输出支路发生绝缘故障或绝缘设备自身故障或者是直流屏内出现接地。
处理：a）对于输出支路发生绝缘故障相应的处理。
b）如果支路没有发生绝缘下降，应在条件允许情况下，首先断开所有支路馈出开关，还有接地时，则为直流屏内部接地或绝缘监测仪自身问题，再各个回路排查或更换绝缘监测仪或者维修。
H、在故障历史画面中可查看故障历史内容。
