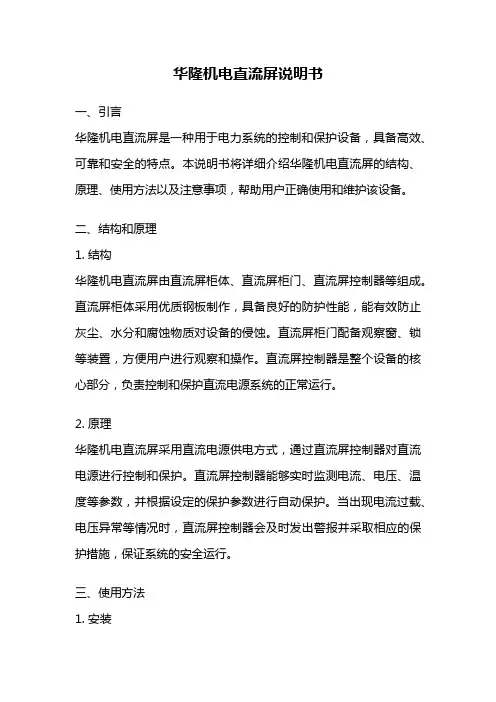

华隆机电直流屏说明书一、引言华隆机电直流屏是一种用于电力系统的控制和保护设备,具备高效、可靠和安全的特点。
本说明书将详细介绍华隆机电直流屏的结构、原理、使用方法以及注意事项,帮助用户正确使用和维护该设备。
二、结构和原理1. 结构华隆机电直流屏由直流屏柜体、直流屏柜门、直流屏控制器等组成。
直流屏柜体采用优质钢板制作,具备良好的防护性能,能有效防止灰尘、水分和腐蚀物质对设备的侵蚀。
直流屏柜门配备观察窗、锁等装置,方便用户进行观察和操作。
直流屏控制器是整个设备的核心部分,负责控制和保护直流电源系统的正常运行。
2. 原理华隆机电直流屏采用直流电源供电方式,通过直流屏控制器对直流电源进行控制和保护。
直流屏控制器能够实时监测电流、电压、温度等参数,并根据设定的保护参数进行自动保护。
当出现电流过载、电压异常等情况时,直流屏控制器会及时发出警报并采取相应的保护措施,保证系统的安全运行。
三、使用方法1. 安装安装华隆机电直流屏时,应选择平整、干燥、通风良好的场所,避免阳光直射和雨水侵蚀。
同时,还应保持一定的安全距离,防止发生意外事故。
安装时,应根据设备的尺寸和重量,选择合适的工具和设备进行安装,确保设备稳固可靠。
2. 连接华隆机电直流屏需要与其他设备进行连接,如直流电源、负载设备等。
在连接过程中,应注意正确接线,确保连接牢固可靠。
同时,还需根据实际情况选择合适的导线和连接器,避免因连接不良导致设备故障。
3. 操作华隆机电直流屏的操作方法简单易懂。
首先,打开直流屏柜门,根据需要调整直流电源的输出电压和电流。
然后,将负载设备与直流屏进行连接,并确保连接牢固可靠。
最后,按下启动按钮,直流屏控制器将开始工作,监测和保护直流电源系统的正常运行。
四、注意事项1. 使用前应先了解华隆机电直流屏的使用方法和注意事项,确保正确操作和使用设备。
2. 避免将直流屏暴露在高温、高湿等恶劣环境中,以免影响设备的正常运行。
3. 定期检查直流屏的连接线路,确保连接牢固可靠,避免因连接不良导致设备故障。

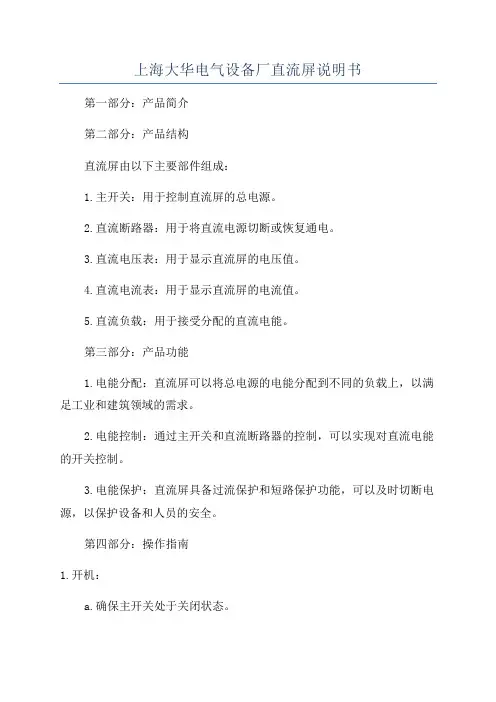

上海大华电气设备厂直流屏说明书第一部分:产品简介第二部分:产品结构直流屏由以下主要部件组成:1.主开关:用于控制直流屏的总电源。
2.直流断路器:用于将直流电源切断或恢复通电。
3.直流电压表:用于显示直流屏的电压值。
4.直流电流表:用于显示直流屏的电流值。
5.直流负载:用于接受分配的直流电能。
第三部分:产品功能1.电能分配:直流屏可以将总电源的电能分配到不同的负载上,以满足工业和建筑领域的需求。
2.电能控制:通过主开关和直流断路器的控制,可以实现对直流电能的开关控制。
3.电能保护:直流屏具备过流保护和短路保护功能,可以及时切断电源,以保护设备和人员的安全。
第四部分:操作指南1.开机:a.确保主开关处于关闭状态。
b.将直流负载的正负极分别与直流屏的正负极连接。
c.打开主开关。
d.观察直流电压表和直流电流表,确保电源工作正常。
2.关机:a.关闭主开关。
b.断开直流负载的正负极连接。
3.故障处理:b.若直流断路器自动断开,请检查直流负载,确定是否存在过流或短路情况,并进行相应的处理。
第五部分:维护保养1.定期检查:定期对直流屏的各部件进行检查,确保连接牢固、工作正常。
2.清洁保养:定期清洁直流屏的外部表面,防止积尘影响使用效果。
第六部分:注意事项1.在操作直流屏前,应先了解操作指南并熟悉产品的结构和功能。
2.使用直流屏时,请确保安全可靠的电源接入,并进行必要的防护措施。
3.不得超过直流屏额定负载,以免损坏设备。
4.如需长时间停用直流屏,请先关闭主开关,确保安全。
结论:。

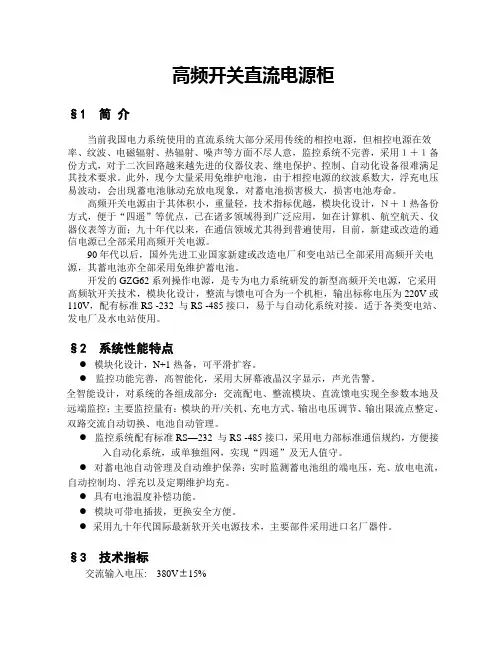

高频开关直流电源柜§1 简介当前我国电力系统使用的直流系统大部分采用传统的相控电源,但相控电源在效率、纹波、电磁辐射、热辐射、噪声等方面不尽人意,监控系统不完善,采用1+1备份方式,对于二次回路越来越先进的仪器仪表、继电保护、控制、自动化设备很难满足其技术要求。
此外,现今大量采用免维护电池,由于相控电源的纹波系数大,浮充电压易波动,会出现蓄电池脉动充放电现象,对蓄电池损害极大,损害电池寿命。
高频开关电源由于其体积小,重量轻,技术指标优越,模块化设计,N+1热备份方式,便于“四遥”等优点,已在诸多领域得到广泛应用,如在计算机、航空航天、仪器仪表等方面;九十年代以来,在通信领域尤其得到普遍使用,目前,新建或改造的通信电源已全部采用高频开关电源。
90年代以后,国外先进工业国家新建或改造电厂和变电站已全部采用高频开关电源,其蓄电池亦全部采用免维护蓄电池。
开发的GZG62系列操作电源,是专为电力系统研发的新型高频开关电源,它采用高频软开关技术,模块化设计,整流与馈电可合为一个机柜,输出标称电压为220V或110V,配有标准RS -232 与RS -485接口,易于与自动化系统对接。
适于各类变电站、发电厂及水电站使用。
§2 系统性能特点●模块化设计,N+1热备,可平滑扩容。
●监控功能完善,高智能化,采用大屏幕液晶汉字显示,声光告警。
全智能设计,对系统的各组成部分:交流配电、整流模块、直流馈电实现全参数本地及远端监控;主要监控量有:模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理。
●监控系统配有标准RS—232 与RS -485接口,采用电力部标准通信规约,方便接入自动化系统,或单独组网,实现“四遥”及无人值守。
●对蓄电池自动管理及自动维护保养:实时监测蓄电池组的端电压,充、放电电流,自动控制均、浮充以及定期维护均充。
●具有电池温度补偿功能。
●模块可带电插拔,更换安全方便。

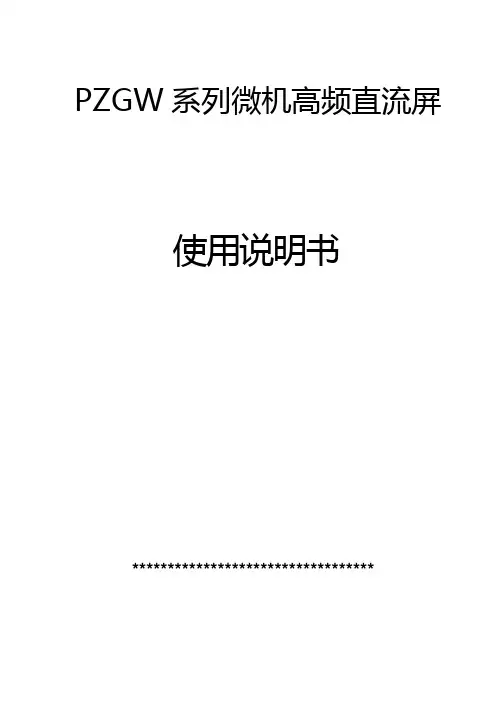

PZGW系列微机高频直流屏使用说明书**********************************目录一、用途 (1)二、系统特点 (1)三、型号说明 (1)四、使用环境 (2)五、引用标准 (2)六、技术指标 (2)七、系统组成 (3)八、设备安装 (4)九、直流屏输入、输出接线 (4)十、直流屏操作说明和注意事项………………………………………………………4—6十一、后备保护功能 (6)一、用途PZGW系列微机高频直流屏主要用于电力系统中各类发电厂、水电站、变电站、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源。
二、系统特点PZGW系列直流屏有一下特点:1、交流双路输入,具有互备互投装置。
2、多种接线组合方式,方便系统的配制造型。
3、充电模块采用统一接口方式,设计简单、可靠通用性强。
4、充电模块智能控制提供数据通讯中接口。
5、充电模块自主均流,保证系统的可靠性。
6、充电模块采用N+1冗余配置,系统安全可靠。
7、具备控母输出电压自动调整,模块输出电流平滑调整功能。
8、模块化结构,组屏简单,配置灵活。
9、大屏目汉字显示,完整显示设备运行状态,操作简单、方便。
10、信息存储器存储容量大,查询方便。
11、根据需求可配制电池在线自动监测功能,馈线回路绝缘监测功能。
12、具有和母、控母绝缘监测功能,根据需求可配制馈线回路绝缘监测功能。
13、系统具有遥测、遥倍功能。
三、型号说明PZ G W 1-电池容量控母输出额定电流控母输出额定电压设计序号微机控制高频电源直流屏AH四、使用环境1、海拔高度不超过2000米。
2、环境温度: 10℃~50℃。
3、日平均相对湿度不大于95%,日平均湿度不大于90%。
4、无强烈振动和冲击,无强烈电磁干扰。
5、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体,导电微粒和严重的 霉菌。
6、垂直倾斜不大于5度。
五、引用标准GB/T19826—2005 《电力工程直流电源设备通用技术条件及安全要求》JB/T5777.2—2002 《电力系统二次电路用控制及继电保护屏通用技术条件》DL/T5044—2004 《电力直流系统设计规程》DL/T637—1997 《阀控式密封铝酸蓄电池订货技术条件》DL/T5044—1995 《发电厂、变电站直流系统设计技术规定》GB/T3859.1—9.3 《半导体变流器基本要求规定》JB/5777.4—2000 《电力系统直流电源设备通用技术条件和安全要求》GB2900.11—1981 《蓄电池名词术语》GB/17478—1998 《低压直流设备的特性及安全要求》GB50171—92 《电气装置安装工程柜及二次回路接线施工及验收规定》GB50065—1994 《交流电气装置的接地设计规范》DL/T856—2004 《电力直流电源监控装置》DL/T781 《电力高频开关电源模块》六、技术指标1、输入电压:AC323V~475V(三相四线制)2、电网频率:45Hz~55Hz3、效率:≥92%4、功率因数:≥0.925、控母电压:DC220V±56、控母电压调节范围:198~2427、合母电压:DC198~2608、稳压精度:0.5%9、稳流精度:0.5%10、纹波系数:0.1%七、系统组成直流屏系统组成图系组基本组成:1.交流配电:由双路交流引入自动切换,实现供电可靠性,将交流电源引入分配给各个高频充电模块。

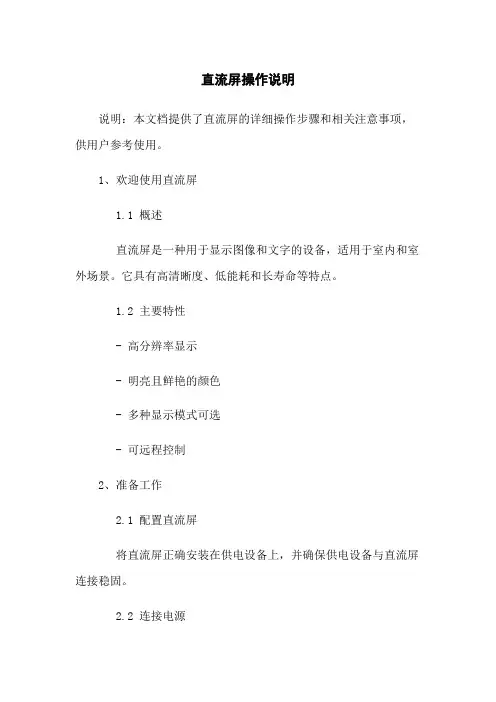

直流屏操作说明说明:本文档提供了直流屏的详细操作步骤和相关注意事项,供用户参考使用。
1、欢迎使用直流屏1.1 概述直流屏是一种用于显示图像和文字的设备,适用于室内和室外场景。
它具有高清晰度、低能耗和长寿命等特点。
1.2 主要特性- 高分辨率显示- 明亮且鲜艳的颜色- 多种显示模式可选- 可远程控制2、准备工作2.1 配置直流屏将直流屏正确安装在供电设备上,并确保供电设备与直流屏连接稳固。
2.2 连接电源将直流屏的电源线连接到电源插座,并确认电源线连接牢固。
2.3 连接信号源使用适当的连接线将信号源(如电脑、摄像头等)与直流屏连接。
3、启动和关闭3.1 启动直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕亮起。
3.2 关闭直流屏按下直流屏的电源按钮,等待几秒钟直到屏幕关闭。
4、显示设置4.1 调整屏幕亮度在直流屏附带的遥控器或操作面板上,寻找亮度调节按钮,按下按钮进行适当的亮度调整。
4.2 调整屏幕显示模式在直流屏附带的遥控器或操作面板上,寻找模式调节按钮,按下按钮依次选择不同的显示模式,如图片模式、文字模式等。
5、连接远程控制5.1 远程控制应用在方式应用商店或电脑软件网站并安装直流屏的远程控制应用。
5.2 连接直流屏打开远程控制应用并按照应用的指示,连接到直流屏。
6、注意事项6.1 温度要求使用直流屏时,请注意环境温度不要超过指定范围(通常为-20°C至50°C)。
6.2 防潮防尘避免直流屏进水或接触过多灰尘,可使用防潮和防尘措施保护设备。
6.3 防静电在操作直流屏之前,请确保自己的身体带有静电,以免对设备产生静电干扰。
7、附件本文档不涉及附件。
8、法律名词及注释本文档不涉及法律名词及注释。
直流屏说明书(AH)深圳市华信通技术有限公司⽬录⼀、概述----------------------------------------------------------------------- 1⼆、充电模块性能特点---------------------------------------------------- 3三、使⽤说明书--------------------------------------------------------- 6四、系统安装与保养---------------------------------------------------8运⾏⽰波图------------------------------------------------------------ 10 订货须知--------------------------------------------------------------- 11第⼀章概述1、引⾔⽬前我国各地的发电⼚,⽔电站及35kv 、220kv、110kv等各类变电站,所使⽤直流电源设备(包括供给断路器分合闸⽤,后备电池充电以及2次回路的仪器表等低压设备⽤电)⼤部分采⽤的是相控电源或磁饱和式电源,由于受⼯艺⽔平和器件特性的限制。
上述电源存在很多不⾜之处,应该说已远远不能满⾜飞速发展的电⼒⼯程的需要。
⽽以体积⼩、重量轻、效率⾼、输出纹波极低,动态响应快,控制精度⾼,模块可叠加输出。
为特点的⾼频开关电源逐步取代相控电源已是⼤势所趋,特别是近⼏年来电⼒电⼦技术的迅猛发展以及功率、器件制造⼯艺技术提⾼,更使⾼频开关电源的可靠性,及适⽤⾯⼤⼤优于相控电源和磁饱和式电源。
2、应⽤范围GZD(W)系列直流电源柜适⽤于10~500kV变电站、发电⼚和⾼层建筑、住宅⼩区等的配电室,以及⼩型⾃备发电⼚,作为⾼压开关、继电保护、⾃动装置等的操作、控制电源和事故照明电源。

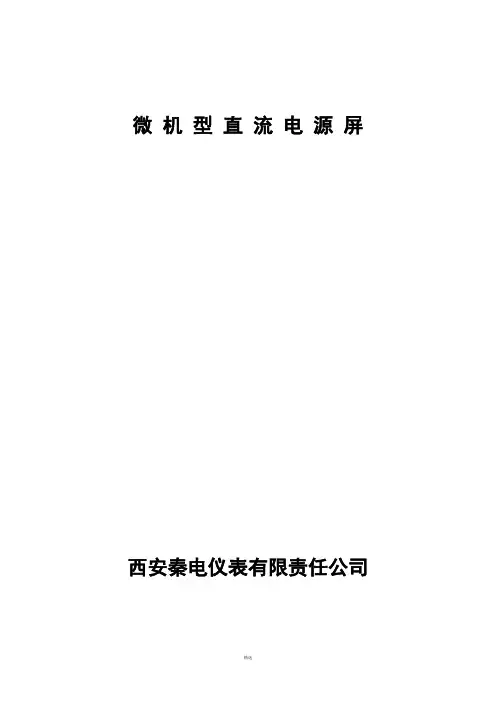

微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV 以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能(电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸,直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验: 1. 当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2. 母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成.2.使用环境2.1 海拨高度不超过于2000米。
2.2 环境温度-10~+50℃。
2.3 日平均相对湿度不大于95%,月平均相对湿度不大于90%。
2.4 无强烈振动和冲击,无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。

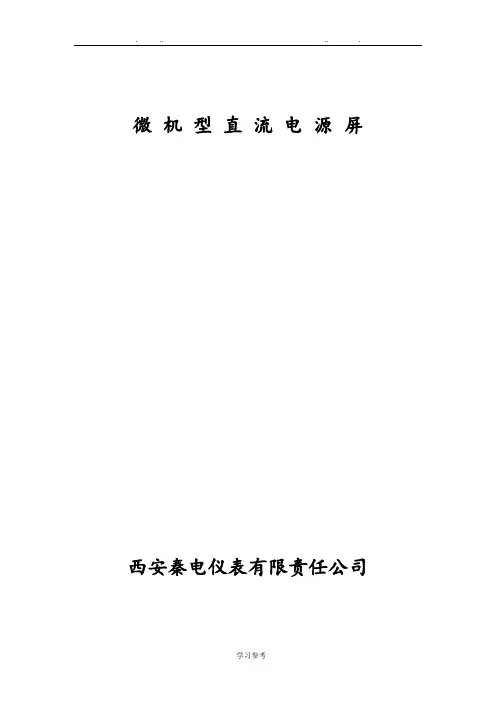

微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV 以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能(电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸,直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验: 1. 当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2. 母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成.2.使用环境2.1 海拨高度不超过于2000米。
2.2 环境温度-10~+50℃。
2.3 日平均相对湿度不大于95%,月平均相对湿度不大于90%。
2.4 无强烈振动和冲击,无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。

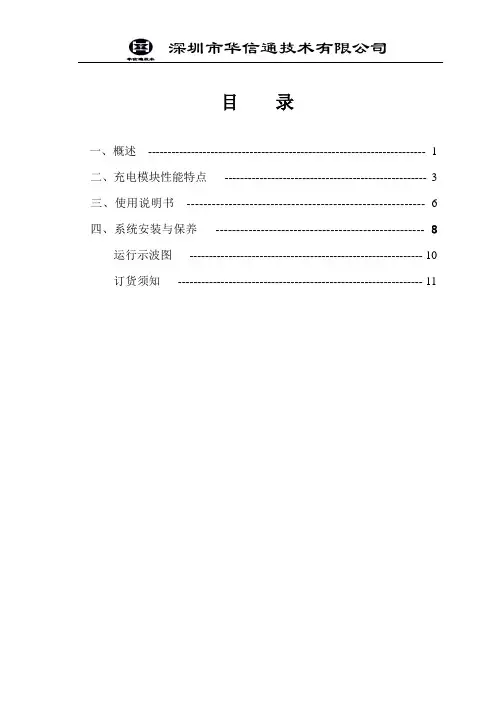

深圳市华信通技术有限公司目录一、概述----------------------------------------------------------------------- 1二、充电模块性能特点---------------------------------------------------- 3三、使用说明书--------------------------------------------------------- 6四、系统安装与保养---------------------------------------------------8运行示波图------------------------------------------------------------ 10 订货须知--------------------------------------------------------------- 11第一章概述1、引言目前我国各地的发电厂,水电站及35kv 、220kv、110kv等各类变电站,所使用直流电源设备(包括供给断路器分合闸用,后备电池充电以及2次回路的仪器表等低压设备用电)大部分采用的是相控电源或磁饱和式电源,由于受工艺水平和器件特性的限制。
上述电源存在很多不足之处,应该说已远远不能满足飞速发展的电力工程的需要。
而以体积小、重量轻、效率高、输出纹波极低,动态响应快,控制精度高,模块可叠加输出。
为特点的高频开关电源逐步取代相控电源已是大势所趋,特别是近几年来电力电子技术的迅猛发展以及功率、器件制造工艺技术提高,更使高频开关电源的可靠性,及适用面大大优于相控电源和磁饱和式电源。
2、应用范围GZD(W)系列直流电源柜适用于10~500kV变电站、发电厂和高层建筑、住宅小区等的配电室,以及小型自备发电厂,作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。

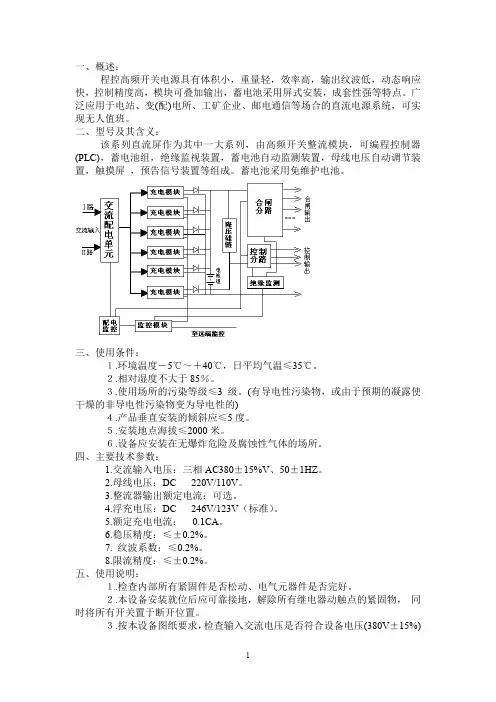

一、概述:程控高频开关电源具有体积小,重量轻,效率高,输出纹波低,动态响应快,控制精度高,模块可叠加输出,蓄电池采用屏式安装,成套性强等特点。
广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统,可实现无人值班。
二、型号及其含义:该系列直流屏作为其中一大系列,由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成。
蓄电池采用免维护电池。
三、使用条件:1.环境温度-5℃~+40℃,日平均气温≤35℃。
2.相对湿度不大于85%。
3.使用场所的污染等级≤3级。
(有导电性污染物,或由于预期的凝露使干燥的非导电性污染物变为导电性的)4.产品垂直安装的倾斜应≤5度。
5.安装地点海拔≤2000米。
6.设备应安装在无爆炸危险及腐蚀性气体的场所。
四、主要技术参数:1.交流输入电压:三相AC380±15%V、50±1HZ。
2.母线电压:DC 220V/110V。
3.整流器输出额定电流:可选。
4.浮充电压:DC 246V/123V(标准)。
5.额定充电电流:0.1CA。
6.稳压精度:≤±0.2%。
7. 纹波系数:≤0.2%。
8.限流精度:≤±0.2%。
五、使用说明:1.检查内部所有紧固件是否松动、电气元器件是否完好。
2.本设备安装就位后应可靠接地,解除所有继电器动触点的紧固物,同时将所有开关置于断开位置。
3.按本设备图纸要求,检查输入交流电压是否符合设备电压(380V±15%)要求,并检查输入电源引线,控制回路及设备间所有联络线是否有误。
4.本设备若经长途运输或长时间存放后,应先用500 伏兆欧表测量直流母线对地绝缘电阻,一般绝缘电阻大于2兆欧,均属合格。
测试前必须可靠短接或解除二极管、高频开关模块,触摸板,解除电池组与外电路的连接线等。
测试后应恢复原状。
六、操作顺序:1.本设备交流进线分两路即I路电源和II路电源:1. I、II路交流电源操作,首先合上I路交流输入总电源开关,II路交流输入总电源开关,当I路交流电源正常工作时,I 路交流电源工作指示灯亮,表明系统已接通交流电源,II路电源只作为备用;以第I路为主回路,第II回路为备用辅助回路,当第I路交流失压时,自动切换到交流第II路(前提条件是第II路交流正常,如果第II路交流电源本身不正常的话,则无法自动进行切换),一旦交流I路电源恢复正常,则自动切换回到交流I路,II 路交流电源工作指示灯亮。
直流屏使用说明书目录1.系统功能特点 (1)2.系统技术指标 (1)3.系统结构及安装 (2)4.系统核心部件名称及型号 (2)5.充电模块 (2)6.微机监控器 (7)7.电池巡检仪 (12)8.绝缘检测单元 (14)9.系统开机运行 (17)10. 设备的维护 (17)11. 设备的包装、运输和保管 (17)附图1 直流系统前面板示意图附图2 直流系统原理图附图3 直流系统屏面安装尺寸图欢迎您使用YH GZDW-65AH/220智能高频开关电源直流屏,本直流屏采用了最先进的电力电子技术,运用了完备的全数字化微机控制手段,结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。
该电源系统符合电力系统电网运行的要求。
GZDW系列高频开关直流电源系统是我X专为大容量系统而设计;适合水电站、用户变电站、智能大厦配电等场合。
系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,系统监控和电池智能化管理功能完善,具有与自动化系统连接的四遥接口,提供RS232和RS485两种通讯选择,提供RTU、CDT、MODBUS三种通讯规约选择。
一、系统功能特点1.本系统容量:65AH/220V系统。
2.采用模块式结构,系统由交流配电、直流馈电、整流模块、监控单元、电池巡检仪和电池单元等组成,更换方便。
3.模块、监控单元均采用带电热插拔结构,安装、维护方便快捷;4.本系统核心充电系统共安装2个10A/220V电源模块,1台微机监控器;5.电池巡检单元,巡17节电池电压6.监控器采用按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准;7.监控单元具有对电池自动管理的功能;8.提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接;9.监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测;模块故障、母线电压越限、实时报警;10.配电单元提供1路交流输入,1路电池回路,1路电池活化回路,3路控制回路,3路合闸回路;11.电池为17节12V65AH美国上市瑞达牌阀控式免维护铅酸蓄电池。
第一章概述1、产品用途:PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统;供给:*断路器正常的分、合闸等操作电源;*仪器仪表、继电保护等控制电源;*事故时的应急电源(事故油泵、事故电机、应急照明等);*通讯电源;*载波电源;*交流UPS等。
2、产品型号及其分类:合闸母线电压控制母线电压电池组数×容量设计序号产品编号三辰公司直流屏举例说明:如:PGD6-IV-2×100-220/220 为:三辰电器公司免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示;设计方案采用IV方案,电池采用双组100AH,合闸母线电压220V,控制母线电压220V。
产品编号说明:PGD1:镉镍电池直流屏,无微机控制方案;PGD2:免维护电池直流屏,无微机控制方案;PGD3:通讯电源直流屏,无微机控制方案;PGD4:免维护电池直流屏,电抗器方案,微机控制;PGD5:免维护电池直流屏,电抗器方案,微机控制,触摸屏或液晶显示;PGD6:免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示;PGD7:免维护电池直流屏,高频开关电源方案,微机控制,触摸屏或液晶显示,总线式结构。
3、直流电源屏的组成:图1-1 直流电源屏系统图由上图可以看出,直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。
带微机控制的直流屏,增加了中央监控单元,使直流屏的介面更友好、操作、控制更简单。
上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。
高频开关电源模块具有体积小,重量轻,效率高,输出纹波低,动态响应快,控制精度高,模块可叠加输出等优点,近年来已被大规模应用在直流电源系统中,取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。
上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。
GZDW微机型直流屏中央信号屏控制配套原理、接线图纸触摸屏操作说明2008年GZW微机型直流屏JKⅡ型监控操作手册(EVIEW触摸屏)(注:以下画面可能由于用户所选功能不同而有所差异,具体以订货技术协议为标准)一、系统监控器及触摸屏具体操作说明1.直流屏正常开启后,触摸屏进入开机画面,如下所示:2.在开机画面上按“数据显示”,则进入数据分类选择画面,如下所示:正常状态下以上画面会有相应的数据显示。
以上任意画面中按“返回”,画面会切换到开机画面。
3.在欢迎画面中按“闪光试验”,则进入如下画面:以上画面,按住“闪光试验”,右面的指示灯会按照一定的频率闪动,按“返回”退到开机画面。
4.在开机画面中按“故障信息”,则进入如下画面:进入画面后显示直流屏的故障状态,平时直流屏如有故障,触摸屏会自动翻屏至此画面,并伴有蜂鸣器音响输出;按“警铃解除”解除蜂鸣器声响。
(注:画面上的故障内容只在有故障时跳出,并按一定频率闪动)按“报警记录”按钮,则进入如下画面:画面里会显示直流屏的历史报警记录。
5.在开机画面中按“系统设置”按钮则进入如下画面:注:在进入“参数设置、误差校正、模块控制”前需输入管理员密码,具体操作如下:按画面左上方的*会自动弹出键盘,然后在画面右下方的数字键盘中输入管理员密码,按ENT键即可,同时画面会显示当前等级1或2,进入“参数设置、误差校正、模块控制”画面修改数据后,别忘了退出安全等级为O,操作方式:按画面右上方切换等级下的数字,出现键盘后直接按ENT既可,同时当前等级显示为0。
6.在系统设置画面中按“参数设置”则进入如下画面:以上设置可以通过键盘或者画面右面对应的按键才操作。
键盘操作:点击数字会自动弹出键盘,输入需要的数值后按ENT确认。
按键操作:点击对应的左右按钮,左为减小,右为增大(建议按键操作)通讯波特率修改值:0031H对应300bps,0041H对应600bps,0051H对应1200bps,00 61H对应2400bps, 0071H对应4800bps,0081H对应9600bps, 0091H对应19200bps,设定完毕后,需要把PLC运行开关复位再开启,操作才可生效,初始值为1200 bps。
1. 概述GZDW □系列高频开关直流电源柜是我公司吸收消化国内外同类产品的优点,根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置,是目前变配电系统必不可少的直流电源系统。
产品作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统,广泛应用于500KV 到10KV 不同电压等级的变电站及开闭所,15MW-60MW 发电机组的电厂等场所。
产品具有RS485/RS232通讯接口,通过上位机可实现对本设备的“四遥”(遥测、遥信、遥调、遥控),可用于无人值守变电站,是传统直流电源成套装置的理想换代产品。
2.型号说明:直流标称电压(V)电池额定容量(Ah)及组数(双组x2)监控装置(W-微机型 无-省略)设计序号电力系统直流电源柜(屏)G Z DW3. 正常使用条件:3.1海拔不超过2000m 。
3.2设备运行期间周围空气温度不高于40℃,不低于-25℃。
3.3日平均相对湿度不大于95%,月平均相对湿度不大于90%。
3.4安装使用地点无强烈振动和冲击,无强电磁干扰,外磁场感应强度不得超过0.5mT 。
3.5安装垂直倾斜度不超过5%。
3.6使用地点不得有爆炸危险介质,周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质,不允许有霉菌存在。
3.7交流输入采用三相四线制,电压不对称度不超过5%。
3.8 交流输入电压应为正弦波,非正弦含量不超过10%。
注意:本设备仅限在室内安装,并注意设备运行的环境温度!4.基本技术参数:4.1 交流输入电压:AC380V±10% 50HZ±2%。
4.2 控制母线电压:DC220V □ DC110V □。
4.3 控制母线额定电流(A):0-4004.4 合闸母线电压:均充:DC251V/DC125V(不带温度补偿时)浮充:DC243V/DC122V(不带温度补偿时)4.5 合闸母线电流:≥0.15C10(C10:10h放电率放电电流)4.6 事故后可供电时间:1h。
直流屏操作说明直流屏操作说明1.概述直流屏是一种用于显示直流电流值的设备,广泛应用于电力系统、实验室和工业控制等领域。
本文档将详细介绍直流屏的操作步骤以及相关注意事项。
2.准备工作在操作直流屏之前,请确保已将设备接入电源,并检查以下准备工作:2.1 验证电源稳定确认直流屏所连接的电源稳定,并符合设备的额定电压和电流要求。
2.2 接线检查检查直流屏与其他设备的接线是否正确连接,并确保连接紧固可靠。
2.3 保护措施操作直流屏时,应穿戴适当的安全装备,如绝缘手套和护目镜,以防止电击和其他意外伤害。
3.开机操作按照以下步骤进行直流屏的开机操作:3.1 打开电源开关将直流屏的电源开关置于“开启”位置,待设备启动完成。
3.2 设定电流值使用直流屏上的控制按钮或触摸屏,输入所需的直流电流数值,并确认设置。
3.3 输出开关确认直流屏的输出开关处于关闭状态,以确保电流不会在设置之前就开始输出。
仔细检查输出状态指示灯,确保其确实处于关闭状态。
4.调整操作根据实际需要,可以进行以下调整操作:4.1 电流范围调整使用直流屏上的调整按钮或触摸屏,可以实时调整输出的电流范围,确保符合实验或工作的要求。
4.2 电流稳定度调整通过调整直流屏上的稳定度控制按钮或触摸屏,可以使输出电流保持稳定。
根据实际情况,进行微调以达到所需的稳定度。
4.3 输出启停控制按下直流屏上的输出控制按钮或触摸屏上的启停按钮,可以手动启停输出电流。
在实验或工作中,需要暂停电流输出时,可以使用此功能。
5.关机操作在结束直流屏的使用后,请按照以下步骤进行关机操作:5.1 停止电流输出确保直流屏的输出已经停止,输出状态指示灯处于关闭状态。
5.2 关闭电源开关将直流屏的电源开关置于“关闭”位置,断开电源连接。
6.附件本文档涉及的附件请见附件页。
7.法律名词及注释7.1 直流电流直流电流是指电流方向保持恒定的电流。
与交流电流不同,直流电流的方向不会发生变化。
7.2 输出范围输出范围是指直流屏可提供的电流范围,可以根据实际需求进行调整。
直流屏操作说明直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司,220V直流系统采用单母分段接线,采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上,两组蓄电池经联络刀开关连接,为防止两组蓄电池并列运行,联络开关与蓄电池刀开关之间设有闭锁装置,两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为:对主控室内所有负荷采用辐射网络供电,设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电,220kV GIS内刀闸控制、位置指示、联锁、报警信号电源,带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品,300Ah,蓄电池组架式安装,两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑,具体应根据设备厂家单体浮充电压确定,保证在正常运行时,直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块,扩展功能为实现两路交流输入的自动切换,以提高直流系统供电的可靠性。
为防止过电压损坏充电模块,交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术(PWM),使得模块效率进一步提高,谐波减小。
模块采用交流三相三线制380V AC平衡输入方式,不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路,经全桥整流滤波电路将三相交流电压整流为脉动的直流电压,由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压,再由输出整流滤波电路,得到稳定的输出电压和电流,在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路,使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
直流屏说明书-CAL-FENGHAI.-(YICAI)-Company One1微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1.产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/》及《JB/》等相关技术标准制作,能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能(电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸,直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验: 1.当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。
2.母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块,可编程控制器(PLC),蓄电池组,绝缘监视装置,蓄电池自动监测装置,母线电压自动调节装置,触摸屏,预告信号装置等组成.2.使用环境海拨高度不超过于2000米。
环境温度-10~+50℃。
日平均相对湿度不大于95%,月平均相对湿度不大于90%。
无强烈振动和冲击,无强烈电磁场干扰。
周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
垂直倾斜度不大于5度。
3.技术指标三相交流输入电压380V(+15%,-10%),频率50 HZ。
控制母线直流输出电压:220V。
控制母线直流输出电流额定值:14A。
免维护全密封铅酸蓄电池的电池容量额定值:65AH。
直流屏在秒内瞬时输出电流值2C:130A。
控制母线电压稳定度≤±2%。
控制母线电压纹波系数≤±%。
恒流精度≤±%。
合闸母线电压≤+15%,-10%。
最大限流输出电流(A):。
效率≥90%。
功率因数>。
响应速度:。
整机噪声≤50dB。
均流方式:自动均流。
谐波:无干扰。
4.安装及开机前的准备安装直流屏外形尺寸: 800×600×2260mm(长×宽×高)。
柜体结构: 前玻璃门,后百页窗双开门。
进线方式:下进线下出线,柜底板备有敲落孔若干。
安装孔:柜底四角备有φ14安装孔四个,孔中心尺寸为 750×550mm。
a)开机前的准备断开熔断器:电池组与高频模块连接之前,应先断开熔断器(FU1、FU2),可用专用拉手拔出两个熔芯(NT00)。
连接电池组:明确电池极性后,将各电池以串联方式(分层)连接,构成电池组。
下以18节电池(五层排放)为例图示:电池组与高频模块连接:电池组首电池正极和末电池负极分别与充电柜内熔断器(FU1、FU2)连接。
注意电池组的正极与熔断器座的正极(+)相连,电池组的负极与熔断器座的负极(-)相连,待熔芯(NT00)合入熔断器座,电池组就与高频模块相连。
(连接时极性错误,将会烧坏模块)。
外部交流进线接驳:按接线图,将二路交流进线分别接到柜内交流进线接线端子上(U1、V1、W1和U1、V2、W2)。
外部直流负载接驳:按接线图,将各路直流负载(控母、合母、闪光等)分别接到柜内直流馈出接线端子上(KM、HM、GM、SM)。
接地:连接柜内接地螺钉,按标准可靠接地(GND)。
5.开机操作开机先用专用拉手将两个熔芯(NT00)合入熔断器座(RT16-00),使电池组与柜内高频模块连接,U04监控面板显示窗点亮,监控系统开始工作,系统进入自动控制运行状态。
将柜内交流断路器(QF1、QF2)合上,将外部交流引入直流屏内,高频模块显示窗点亮,高频开关电源模块开始工作。
将直流屏下门的直流馈出开关分别合上,指示灯点亮表示直流屏开始对外提供直流电源,开机完成。
操作方法1选择常态屏对控制器的操作可通过上位机或是键盘进行,上位机操作方法参阅通讯协议一节,本节说明键盘操作方法。
键盘由六只轻触按键组成,如下图:“设置”键用于进入菜单,在常态屏状态下按此键进入第一层菜单。
同时也是“退出”键,在子菜单状态下按此键退出到上一层菜单。
与“+”键同时按下可复位控制器,使其重新起动。
“+”键在设置参数状态下按“+”键使数值递加。
按住不放可连续递加。
同时也是“均/浮”键,在显示均充/浮充的常态屏状态下按此键可转换充电方式。
在查询菜单状态下按此键可显示软件版本。
与“设置”键同时按下可复位控制器,使其重新起动。
“-”键在设置参数状态下按“-”键使数值递减。
按住不放可连续递减。
同时也是“查询”键,在常态屏状态下按此键可进入查询菜单。
“▲” 键向上移动光标键。
用于菜单项选择。
“▼” 键向下移动光标或翻页键。
用于菜单项选择和屏幕翻页。
在常态屏状态下可用于循环选择常态屏。
“确认”键在操作菜单时,按此键可确认操作有效。
同时也是“静音”键,当系统发出声音告警时,按此键可消除声音。
系统上电时,屏幕显示如下图:等待28秒,进入初始常态屏,屏幕显示页面2或3。
常态屏状态时,根据系统情况,屏幕显示以下四幅页面之一,如下:页面1:页面2:页面3:系 统 自 检 稍 侯均 充 已 均 充: XXXX 小 时 剩 余 均 充: XXXX 小 时 2 0 0 2 – 0 6 - 2 7 1 6 :1 0放 电 已 放 电: XXXX 小 时 电 池 电 压: XXXX V浮 充 已 浮 充: XXXX 小 时 剩 余 浮 充: XXXX 小 时 2 0 0 2 – 0 6 - 2 7 1 6 :1 0页面4:按“▼” 键可选择显示计时页面或者是电压电流页面。
2 设置(1) 均充电压设置按面板上的“设置”键,屏幕显示主菜单:“↓”箭头表示还有下一页,按“▼”键可下翻。
“←”光标表示当前选中项,按“确认”键,屏幕显示:按“+”或“-”键可调整均充电压值,调整适当后按“确认”键屏幕显示“设置完成” 后返回上一级菜单,如果系统处于均充状态,充电模块输出电压缓慢调整为等于设定的“均充电压”值。
(2) 浮充电压设置“浮充电压设置”项,按“确认”键进入调整状态,按“+”或“-”键调整浮充电压值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
(3)充电电流设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“充电电流设置”项,按“确认”键进入调整状态,按“+”或“-”键调整充电电流值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
控制器限制最大充电电流小于或等于此值。
(4)电池过压设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“电池过压设置”项,按“确认”键进入调整状态,按“+”或“-”键调整电池过压值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
当电池组电压高于此值时控制器报告“电池过压”。
(5)电池欠压设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“电池欠压设置”项,按“确认”键进入调整状态,按“+”或“-”键调整电池欠压值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
当电池组电压低于此值时控制器报告“电池欠压”。
(6)控母过压设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“控母过压设置”项,按“确认”键进入调整状态,按“+”或“-”键调整控母过压值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
当控母电压高于此值时控制器报告“控母过压”。
(7)控母欠压设置“控母欠压设置”项,按“确认”键进入调整状态,按“+”或“-”键调整控母欠压值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
当控母电压低于此值时控制器报告“控母欠压”。
(8)本机地址设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“本机地址设置”项,按“确认”键进入调整状态,按“+”或“-”键调整本机地址值,可调范围在“00”至“99”之间,对应十六进制的00H 至63H,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
上位机与本设备通讯时地址字节必需等于“本机地址”。
(9)波特率设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“波特率设置”项,按“确认”键进入调整状态,按“+”或“-”键调整波特率值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
上位机与本设备通讯时波特率必需相同。
(10)模块开关设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“模块开关设置”项,按“确认”键进入调整状态,按“▼”键切换“模块开”或“模块关”,如下图:这时按下“确认”键关闭模块,如果显示如下图:这时按下“确认”键开启模块,屏幕显示“设置完成”并返回上一级菜单。
模块关机后,电池开始放电,直至警报“电池欠压”时控制器自动开启模块。
(11)恢复出厂设置按面板上的“设置”键进入菜单,按“▼”键使“←”光标指向“恢复出厂设置”项,按“确认”键屏幕显示“设置完成”并返回上一级菜单。
各型号设备出厂设定值不同,见下表:200、201型出厂设定值:202型出厂设定值:(12)日历时钟设置按面板上的“设置”键进入菜单,按“▼”键移动“←”光标指向“日历时钟设置”项,按“确认”键屏幕显示如下图:“↓”表示还有下一页,连续按“▼”键可显示下一页如图:“↑”表示按“▲”键可向上移动光标。
根据需要设置的项目,用“▲”键和“▼”键上下移动“←”光标指向目标,按“确认”键进入调整状态,按“+”或“-”键调整数值,调整适当后按“确认”键新值生效,屏幕显示“设置完成”并返回上一级菜单。
(13)告警声音设置按面板上的“设置”键进入菜单,按“▼”键移动“←”光标指向“告警声音设置”项,按“确认”键屏幕显示如下图:这时按“确认”键即可关闭告警声,需开启告警声音时按“▼”键,屏幕显示如下图:这时按“确认”键即可开启告警声音。
3 消除告警声控制器发出告警声时,按“静音”键可消除声音。
系统恢复正常后声音自动消除。
