优质型钢的涂色标记

建设工地钢材仓库涂色标记1、普通碳素结构钢 Q235 无色2、低合金结构钢 Q345 铝色3、H 型钢 Q235 无色4、H 型钢 Q345 铝色5、优质碳素结构钢 10 绿色+黄色6、优质碳素结构钢 20-25 黄色+黑色7、优质碳素结构钢 30-40 绿色+黑色8、优质碳素结构钢 45-85 白色+红色9、结构用一般无缝管 20 无色10、流体用一般无缝管 20 铝色11、低中压锅炉无缝管 20 黄色12、高压锅炉无缝管 20G 黑色13、高压合金钢管 12Cr1MoV 绿色14、高压锅炉无缝管 ST45.8/Ⅲ黄色+铝色15、合金结构钢 A335-P22 棕色16、合金结构钢 A335-P91 紫色17、合金结构钢 A335-T91 兰色+绿色18、合金结构 10CrMo910 兰色+红色19、合金结构钢15NiCuMoNb5 白色20、合金结构钢A335-A106B 兰色+白色21、合金结构钢 A672B70CL32 兰色+橙色22、合金结构钢 15CrMo 黄色+白色23、合金结构钢 35CrMo 绿色+红色24、合金结构钢12Cr2MoWVTiB(钢102) 黑色+白色25、合金结构钢12CrMoV 红色26、合金结构钢12Cr1MoV 绿色27、高速工具钢兰色+黄色28、不锈钢 1Cr18Ni9Ti 无色29、不锈钢 1Cr13 绿色+白色30、不锈钢 0Cr18Ni9 橙色31、流体用不锈钢管1Cr18Ni9Ti 无色32、热交换器用不锈钢管 1Cr18Ni9Ti 兰色33、各种材质板材油漆标明材质 (在左下角、右上角)。

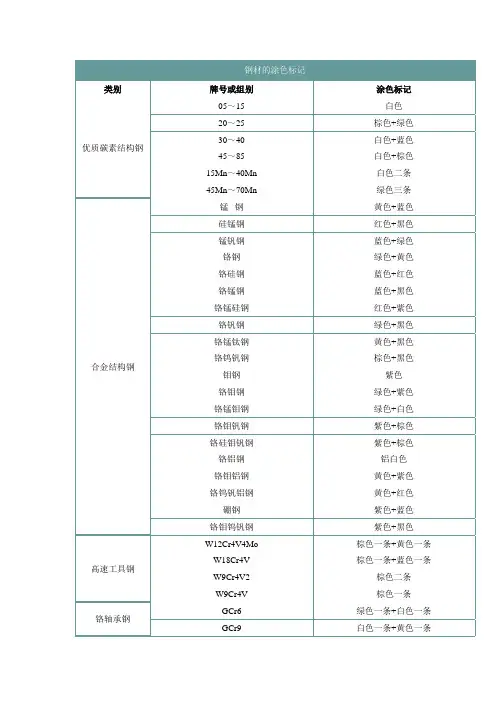

钢材的涂色标记钢材的涂色标记类别牌号或组别涂色标记优质碳素结构钢05～15 白色20～25 棕色+绿色30～40 白色+蓝色45～85 白色+棕色15Mn～40Mn 白色二条45Mn～70Mn 绿色三条合金结构钢锰钢黄色+蓝色硅锰钢红色+黑色锰钒钢蓝色+绿色铬钢绿色+黄色铬硅钢蓝色+红色铬锰钢蓝色+黑色铬锰硅钢红色+紫色铬钒钢绿色+黑色铬锰钛钢黄色+黑色铬钨钒钢棕色+黑色钼钢紫色铬钼钢绿色+紫色铬锰钼钢绿色+白色铬钼钒钢紫色+棕色铬硅钼钒钢紫色+棕色铬铝钢铝白色铬钼铝钢黄色+紫色铬钨钒铝钢黄色+红色硼钢紫色+蓝色铬钼钨钒钢紫色+黑色高速工具钢W12Cr4V4Mo 棕色一条+黄色一条W18Cr4V 棕色一条+蓝色一条W9Cr4V2 棕色二条W9Cr4V 棕色一条铬轴承钢GCr6 绿色一条+白色一条GCr9 白色一条+黄色一条GCr9SiMn 绿色二条GCrl5 蓝色一条GCrl5SiMn 绿色一条+蓝色一条不锈耐酸钢铬钢铝色+黑色铬钛钢铝色+黄色铬锰钢铝色+绿色铬钼钢铝色+白色铬镍钢铝色+红色铬锰镍钢铝色+棕色铬镍钛钢铝色+蓝色铬镍铌钢铝色+蓝色铬钼钛钢铝色+白色+黄色铬钼钒钢铝色+红色+黄色铬镍钼钛钢铝色+紫色铬钼钒钴钢铝色+紫色铬镍铜钛钢铝色+蓝色+白色铬镍钼铜钛钢铝色+黄色+绿色铬镍钼铜铌钢铝色+黄色+绿色(铝色为宽条，余为窄色条) 耐热钢铬硅钢红色+白色铬钼钢红色+绿色铬硅钼钢红色+蓝色铬钢铝色+黑色铬钼钒钢铝色+紫色铬镍钛钢铝色+蓝色铬铝硅钢红色+黑色铬硅钛钢红色+黄色铬硅钼钛钢红色+紫色铬硅钼钒钢红色+紫色铬铝钢红色+铝色铬镍钨钼钛钢红色+棕色铬镍钨钼钢红色+棕色铬镍钨钛钢铝色+白色+红色(前为宽色条，后为窄色条)。

4产品图样材料标注示例（2006）简易前言:本文列举了各种材料在工程图纸明细栏中的标注方法.简易目录：一、型钢等常用材料；二、标准件；三、电镀与化学处理;四、未注公差；五、强检要求及关重特性一、常用材料标注示例1、型钢（1)热轧圆钢和方钢优质钢普通钢圆(方)钢20-2 GB/T 702—8635 GB/T 699—99圆（方）钢20—2 GB/T 702—86Q235A GB/T 700—88注：1、20表示圆钢直径（方钢边长），2表示直径精度等级(分1，2，3组，1组为最高精度）35、Q235A表示材料牌号2、GB/T 702-86的规格范围为5。

5~250。

（2)冷拉圆钢、方钢和六角钢冷拉圆（方、六角）钢11—20GB/T 905—9435 GB/T 3078—94注：20表示圆钢直径、方钢边长、六角钢对边长，11表示直径精度级别，35表示材料牌号2、钢板（1）按材质优质钢或普通钢、轧制冷或热、规格薄或厚分别标注：注： 2。

0、8等表示钢板厚度,A 表示厚度精度等级(分A 、B 两级，A 级为高精度等级，选B 级则不标注),Ⅱ表示钢板质量级别，S 表示拉延级别（Z —最深、S —深拉延、P-普通）20、Q235A 表示材料牌号薄厚分界：薄板0.5 mm ～4 mm ，厚板4 mm~200 mm GB/T 708—88为冷轧板规格标准(厚度0。

2 mm ～5。

0 mm ）（2）不锈钢冷轧钢板：（3）深冲压钢板：油箱等深冲压钢板：牌号：SC1—深冲,SC2、SC3超深冲标记方法：钢板SC1—1。

0 GB/T 5213-2001 或用牌号ST14、ST16， 不加GB/T 5213—2001 3、钢丝按材质优质钢丝或普通钢丝及弹簧钢丝分别标注钢板 1。

0 GB/T 708—881Cr18Ni9GB/T 3280—92注：弹簧钢丝对材料牌号无特殊要求可以不写，只写C或F4、钢管钢管按无缝管、焊管分别标注,无缝管只能是优质钢，焊管优质钢、普通钢都有:注:30表示外径,2表示壁厚，DY表示状态（R—软、DY—低硬、Y-硬），外径精度（D1、D2、D3）,壁厚精度（S1、S2、S3）,10、Q235A表示材料牌号5、车轮制动嵌件HT200 GB/T 9439-88。
