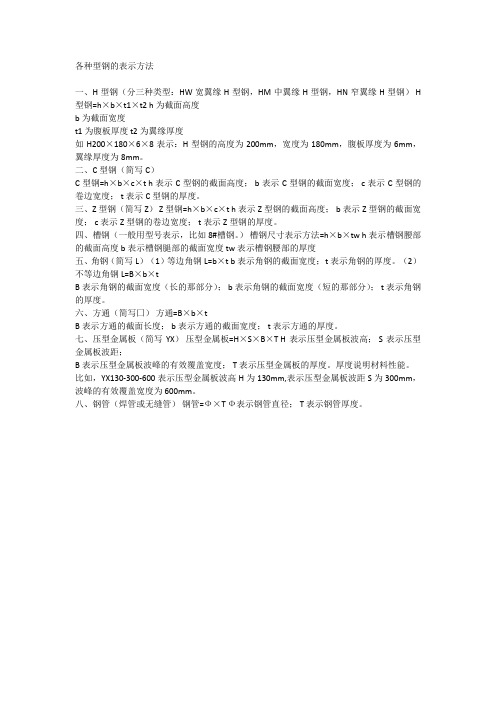

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢） H 型钢=h×b×t1×t2 h为截面高度b为截面宽度t1为腹板厚度 t2为翼缘厚度如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。
二、C型钢（简写C）C型钢=h×b×c×t h表示C型钢的截面高度； b表示C型钢的截面宽度； c表示C型钢的卷边宽度； t表示C型钢的厚度。
三、Z型钢（简写Z） Z型钢=h×b×c×t h表示Z型钢的截面高度； b表示Z型钢的截面宽度； c表示Z型钢的卷边宽度； t表示Z型钢的厚度。
四、槽钢（一般用型号表示，比如8#槽钢。
）槽钢尺寸表示方法=h×b×tw h表示槽钢腰部的截面高度 b表示槽钢腿部的截面宽度 tw表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×t b表示角钢的截面宽度； t表示角钢的厚度。
（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）； b表示角钢的截面宽度（短的那部分）； t表示角钢的厚度。
六、方通（简写囗）方通=B×b×tB表示方通的截面长度； b表示方通的截面宽度； t表示方通的厚度。
七、压型金属板（简写YX）压型金属板=H×S×B×T H表示压型金属板波高； S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度； T表示压型金属板的厚度。
厚度说明材料性能。
比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。
八、钢管（焊管或无缝管）钢管=Ф×T Ф表示钢管直径； T表示钢管厚度。
型钢hm尺寸标注形式
型钢HM 的尺寸标注形式通常采用以下方式：
HM×宽度×高度×厚度×长度
其中，HM 表示型钢的型号，代表着不同的横截面形状和尺寸；宽度表示型钢截面的水平宽度；高度表示型钢截面的垂直高度；厚度表示型钢的板厚；长度表示型钢的长度。
例如，一块型钢HM250×200×6×9 表示该型钢为HM250 型号，宽度为200 毫米，高度为6 毫米，厚度为9 毫米，长度可以根据具体需求进行标注。
需要注意的是，不同国家或地区可能会有不同的标注习惯和符号表示方式，以上是一种常见的尺寸标注形式。
1。
各种型钢的表示方法文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）按照GB/T11263－2005规定，W、M、N、T分别为英文wide、middle、narrow、thin开头字母。
H型钢=h×b×t1×t2h为截面高度 b为截面宽度t1为腹板厚度 t2为翼缘厚度H型钢的规格标记用：H高度x宽度x腹板厚度x翼缘厚度表示。
如：H800x300x14x26二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度； b表示C型钢的截面宽度；c表示C型钢的卷边宽度； t表示C型钢的厚度。
三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度； b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度； t表示Z型钢的厚度。
四、槽钢（一般用型号表示，比如8#槽钢。
）槽钢尺寸表示方法=h×b×twh表示槽钢腰部的截面高度 b表示槽钢腿部的截面宽度t表示槽钢腰部的厚度w五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度； t表示角钢的厚度。
（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。
六、方通（简写囗）方通=B×b×tB表示方通的截面长度； b表示方通的截面宽度；t表示方通的厚度。
七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。
厚度说明材料性能。
比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。
常用型钢的标注方法-超实用!4钢结构4.1常用型钢的标注方法4.1.1常用型钢的标注方法应符合表4.1.1中的规定表4丄1常用型钢的标注方法4.2螺栓、孔、电焊铆钉的表示方法4.2.1螺栓、孔、电焊铆钉的表示方法应符合表4.2.1中的规定。
4・3常用焊缝的表示方法4.3.1焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》（GB324）中的规定外，还应符合本节的各项规定。
4・3・2单面焊缝的标注方法应符合下列规定：1当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方（图4・3・2a）；当箭头指向焊缝所在另一面（相对应的那面）时，应将图形符号和尺寸标注在横线的下方（图4・3・2b）。
2表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K（图4.3.2c）。
国丄乳2啟匿弊醛的标注方法4.3・3双面焊缝的标注，应在横线的上、下都标注符号和尺寸。
上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸（图4.3.3a）；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸（图4.3.3b、c、d）。
用1.3.3取而焊魅的标注方医4.3.43个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。
其焊缝符号和尺寸应分别标注（图4.3.4）。
■Fr T ;T rf-4.3.5相互焊接的2个焊件中，当只有1个焊件带坡口时（如单面V 形），引出线箭头必须指向带坡口的焊件（图4・3・5）。
4・3・6相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，弓|出线箭头必须指向较大坡口的焊件（图4.3.6）。
图4.3.0不对称玻口岸缝的标汁方沽4.3.7当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线（表示可见焊缝）,或加细栅线（表示不可见焊缝）（图4.3.7）。
4.3.8相同焊缝符号应按下列方法表示：个以上痒件的焊旌标注方怯1在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧，绘在引出线的转折处（图4.3.8a）。
各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）按照GB/T11263－2005规定，W、M、N、T分别为英文wide、middle、narrow、thin 开头字母。
H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度H型钢的规格标记用：H高度x宽度x腹板厚度x翼缘厚度表示。
如：H800x300x14x26二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。
三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。
四、槽钢（一般用型号表示，比如8#槽钢。
）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。
（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。
六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。
七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。
厚度说明材料性能。
比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。
八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。
各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。
二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。
三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。
四、槽钢（一般用型号表示，比如8#槽钢。
）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。
（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。
六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。
七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。
厚度说明材料性能。
比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。
八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。
方琳2012.10.04。
各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。
二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。
三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。
四、槽钢（一般用型号表示，比如8#槽钢。
）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。
（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。
六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。
七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。
厚度说明材料性能。
比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。
八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。
方琳2012.10.04。
常用型钢标注方法4 钢结构4 4 、1 常用型钢得标注方法4 4 、1 1 、1 1常用型钢得标注方法应符合表4 4 、1 1 、1 1 中得规定。
4 4 、2 螺栓、孔、电焊铆钉得表示方法4 4 、2 2 、1 1 螺栓、孔、电焊铆钉得表示方法应符合表4、2、1 中得规定。
4 4 、3 常用焊缝得表示方法4 4 、3 3 、1 1 焊接钢构件得焊缝除应按现行得国家标准《焊缝符号表示法》(GB 324)中得规定外,还应符合本节得各项规定。
4 4 、3 3 、2 2 单面焊缝得标注方法应符合下列规定:1 当箭头指向焊缝所在得一面时,应将图形符号与尺寸标注在横线得上方(图4、3、2a);当箭头指向焊缝所在另一面(相对应得那面)时,应将图形符号与尺寸标注在横线得下方(图4、3、2b)。
2 表示环绕工作件周围得焊缝时,其围焊焊缝符号为圆圈,绘在引出线得转折处,并标注焊角尺寸K(图4、3、2c)。
4 4 、3 3 、3 3 双面焊缝得标注,应在横线得上、下都标注符号与尺寸。
上方表示箭头一面得符号与尺寸,下方表示另一面得符号与尺寸(图4、3、3a);当两面得焊缝尺寸相同时,只需在横线上方标注焊缝得符号与尺寸(图4、3、3b、c、d)。
4 4 、3 3 、4 4 3 个与3 个以上得焊件相互焊接得焊缝,不得作为双面焊缝标注。
其焊缝符号与尺寸应分别标注(图4、3、4)。
4 4、、3 3、、5 5 相互焊接得2 个焊件中,当只有1 个焊件带坡口时(如单面V 形),引出线箭头必须指向带坡口得焊件(图4、3、5)。
4 4 、3 3、、6 6 相互焊接得2 个焊件,当为单面带双边不对称坡口焊缝时,引出线箭头必须指向较大坡口得焊件(图4、3、6)。
4 4 、3 3 、7 7 当焊缝分布不规则时,在标注焊缝符号得同时,宜在焊缝处加中实线(表示可见焊缝),或加细栅线(表示不可见焊缝)(图4、3、7)。
4 4 、3 3 、8 8 相同焊缝符号应按下列方法表示:1 在同一图形上,当焊缝型式、断面尺寸与辅助要求均相同时,可只选择一处标注焊缝得符号与尺寸,并加注“相同焊缝符号”,相同焊缝符号为3/4 圆弧,绘在引出线得转折处(图4、3、8a)。
h型钢标注方法
H型钢标注方法是指在H型钢上进行标记或刻字的方法。
一般来说，H型钢标注是为了方便识别和追溯生产信息，保证产品质量和安全。
对于不同的行业和使用场合，H型钢标注方法也有所不同。
以下是一些常见的H型钢标注方法：
1. 刻字标注法：用激光或机械雕刻等方式在H型钢表面刻上字母、数字或图案等信息。
2. 喷码标注法：用油漆、喷涂等方式在H型钢表面喷上字符、条形码、二维码等信息。
3. 冲印标注法：用冲印机在H型钢表面印上生产日期、批次号等信息。
4. 标签标注法：将标签贴在H型钢上，标签上印有产品信息和生产日期等内容。
以上是常见的H型钢标注方法，不同的行业和使用场合可能会有其他的标注方法。
在标注H型钢时，需要根据产品要求和行业标准选择合适的标注方法，并严格按照规定进行标注，确保产品质量和安全。
- 1 -。
常用型钢的标注方法
1. 嘿，你知道工字钢的标注方法吗？就像给它贴上一个专属标签一样！比如说，“I20a”，这里的“I”就表示工字钢啦，20 是它的高度值，而“a”代表着同型号中不同的腿宽和腰厚呢！这样是不是一下就清楚了呀？
2. 咱再说说槽钢呀！你看“[10”，这就是表示槽钢哦，是不是很简单？就像认识一个新朋友一样轻松呢！然后通过不同的数字来区分各种规格，多有意思呀！
3. 还有角钢呢，可别小瞧它哟！比如“∠30×30×3”，这就能清楚地
知道这个角钢的边长和厚度啦，是不是像在破解一个有趣的密码呀？
4. 那 H 型钢呢，听我给你讲呀！“HW150×150”，这样的标注是不
是很直白呀，一下就告诉你它的型号和尺寸了，就像有人直接告诉你答案一样爽歪歪！
5. 扁钢也有它独特的标注方法呢！“-30×4”，很简单明了吧，宽度和厚度一下子就呈现出来了，就像把它的特点直接摆在你面前呢！
6. 圆钢的标注也不难哦！“Φ12”，这就是告诉你它的直径啦，是不是超级容易呀，感觉像是找到了一个神奇的符号！
7. 那花纹板呢？“扁豆型花纹板×1250×6000”，你看这样详细的标注，是不是对它的情况一目了然呀，就像把它看个透彻一样呢！总之，这些常用型钢的标注方法其实都不难，只要用心去了解，就很容易记住啦！。
4 钢结构
4.1 常用型钢的标注方法
4.1.1常用型钢的标注方法应符合表4.1.1中的规定。
4.2 螺栓、孔、电焊铆钉的表示方法
4.2.1螺栓、孔、电焊铆钉的表示方法应符合表4.2.1中的规定。
4.3 常用焊缝的表示方法
4.3.1焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》(GB 324)中的规定外，还应符合本节的各项规定。
4.3.2单面焊缝的标注方法应符合下列规定：
1 当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方(图 4.3.2a)；当箭头指向焊缝所在另一面(相对应的那面)时，应将图形符号和尺寸标注在横线的下方(图4.3.2b)。
2 表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K(图4.3.2c)。
4.3.3双面焊缝的标注，应在横线的上、下都标注符号和尺寸。
上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸(图 4.3.3a)；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸(图4.3.3b、c、d)。
4.3.43个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。
其焊缝符号和尺寸应分别标注(图4.3.4)。
4.3.5相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件(图4.3.5)。
4.3.6相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件(图4.3.6)。
4.3.7当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线(表示可见焊缝)，或加细栅线(表示不可见焊缝)(图4.3.7)。
4.3.8相同焊缝符号应按下列方法表示：
1 在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧，绘在引出线的转折处(图4.3.8a)。
2 在同一图形上，当有数种相同的焊缝时，可将焊缝分类编号标注。
在同一类焊缝中可选择一处标注焊缝符号和尺寸。
分类编号采用大写的拉丁字母A、B、C……(图4.3.8b)。
4.3.9需要在施工现场进行焊接的焊件焊缝，应标注“现场焊缝”符号。
现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处(图4.3.9)。
4.3.10 图样中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K(图4.3.10)。
4.3.11熔透角焊缝的符号应按图4.3.11方式标注。
熔透角焊缝的符号为涂黑的圆圈，绘在引出线的转折处。
4.3.12局部焊缝应按图4.3.12方式标注。
4.4 尺寸标注
4.4.1两构件的两条很近的重心线，应在交汇处将其各自向外错开(图4.4.1)。
4.4.2弯曲构件的尺寸应沿其弧度的曲线标注弧的轴线长度(图4.4.2)。
4.4.3切割的板材，应标注各线段的长度及位置(图4.4.3)。
4.4.4不等边角钢的构件，必须标注出角钢一肢的尺寸(图4.4.4)。
4.4.5 节点尺寸，应注明节点板的尺寸和各杆件螺栓孔中心或中心距，以及杆件端部至几何中心线交点的距离(图4.4.4、图4.4.5)。
4.4.6双型钢组合截面的构件,应注明缀板的数量及尺寸(图 4.4.6)。
引出横线上方标注缀板的数量及缀板的宽度、厚度，引出横线下方标注缀板的长度尺寸。
4.4.7非焊接的节点板，应注明节点板的尺寸和螺栓孔中心与几何中心线交点的距离(图4.4.7)。
