各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。

二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。

三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如8#槽钢。

）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。

六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。

方琳2012.10.04。

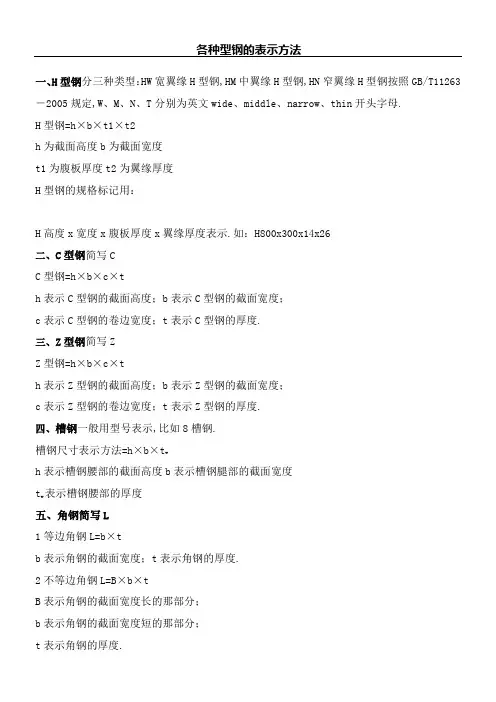

各种型钢的表示方法文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）按照GB/T11263－2005规定，W、M、N、T分别为英文wide、middle、narrow、thin开头字母。

H型钢=h×b×t1×t2h为截面高度 b为截面宽度t1为腹板厚度 t2为翼缘厚度H型钢的规格标记用：H高度x宽度x腹板厚度x翼缘厚度表示。

如：H800x300x14x26二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度； b表示C型钢的截面宽度；c表示C型钢的卷边宽度； t表示C型钢的厚度。

三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度； b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度； t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如8#槽钢。

）槽钢尺寸表示方法=h×b×twh表示槽钢腰部的截面高度 b表示槽钢腿部的截面宽度t表示槽钢腰部的厚度w五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度； t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。

六、方通（简写囗）方通=B×b×tB表示方通的截面长度； b表示方通的截面宽度；t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

各种型钢的表示方法一、H型钢分三种类型：HW宽翼缘H型钢,HM中翼缘H型钢,HN窄翼缘H型钢按照GB/T11263－2005规定,W、M、N、T分别为英文wide、middle、narrow、thin开头字母.H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度H型钢的规格标记用：H高度x宽度x腹板厚度x翼缘厚度表示.如：H800x300x14x26二、C型钢简写CC型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度.三、Z型钢简写ZZ型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度.四、槽钢一般用型号表示,比如8槽钢.槽钢尺寸表示方法=h×b×twh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度表示槽钢腰部的厚度tw五、角钢简写L1等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度.2不等边角钢L=B×b×tB表示角钢的截面宽度长的那部分；b表示角钢的截面宽度短的那部分；t表示角钢的厚度.六、方通简写囗方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度.七、压型金属板简写YX压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度.厚度说明材料性能.比如,YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm,波峰的有效覆盖宽度为600mm.八、钢管焊管或无缝管钢管=Ф×TФ表示钢管直径；T表示钢管厚度.。

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）按照GB/T11263－2005规定，W、M、N、T分别为英文wide、middle、narrow、thin开头字母。

H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度H型钢的规格标记用：?H高度x宽度x腹板厚度x翼缘厚度表示。

如：?H800x300x14x26二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。

三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如8#槽钢。

）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。

六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。

4 钢结构常用型钢的标注方法常用型钢的标注方法应符合表中的规定。

螺栓、孔、电焊铆钉的表示方法螺栓、孔、电焊铆钉的表示方法应符合表中的规定。

常用焊缝的表示方法焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》(GB 324)中的规定外，还应符合本节的各项规定。

单面焊缝的标注方法应符合下列规定：1 当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方(图；当箭头指向焊缝所在另一面(相对应的那面)时，应将图形符号和尺寸标注在横线的下方(图。

2 表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K(图。

双面焊缝的标注，应在横线的上、下都标注符号和尺寸。

上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸(图；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸(图、c、d)。

3个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。

其焊缝符号和尺寸应分别标注(图。

相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件(图。

相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件(图。

当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线(表示可见焊缝)，或加细栅线(表示不可见焊缝)(图。

相同焊缝符号应按下列方法表示：1 在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧，绘在引出线的转折处(图。

2 在同一图形上，当有数种相同的焊缝时，可将焊缝分类编号标注。

在同一类焊缝中可选择一处标注焊缝符号和尺寸。

分类编号采用大写的拉丁字母A、B、C……(图。

需要在施工现场进行焊接的焊件焊缝，应标注“现场焊缝”符号。

现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处(图。

图样中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K(图。

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢, HN窄翼缘H型钢）H 型钢=h X）Xt1 Xt2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度如H200 X180 0X8表示：H型钢的高度为200mm ,宽度为180mm , 腹板厚度为6mm，翼缘厚度为8mm。

二、C型钢（简写C）C 型钢=h X b X c Xh表示C型钢的截面高度; b表示C型钢的截面宽度; c表示C型钢的卷边宽度; t表示C型钢的厚度。

三、Z型钢（简写Z）Z 型钢=h yb ^c Xth表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如槽8#槽钢。

）钢尺寸表示方法=h xb X wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1 ）等边角钢L=b Xb表示角钢的截面宽度；t表示角钢的厚度。

（2）不等边角钢L=B X b XB表示角钢的截面宽度（长的那部分）b表示角钢的截面宽度（短的那部分）t表示角钢的厚度。

六、方通（简写口）方通=B xtB表示方通的截面长度; b表示方通的截面宽度;t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H XS XB XTH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600 表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=①X T①表示钢管直径；T表示钢管厚度。

方琳2012.10.04。

常用型钢标注方法4 钢结构4 4 、1 常用型钢得标注方法4 4 、1 1 、1 1常用型钢得标注方法应符合表4 4 、1 1 、1 1 中得规定。

4 4 、2 螺栓、孔、电焊铆钉得表示方法4 4 、2 2 、1 1 螺栓、孔、电焊铆钉得表示方法应符合表4、2、1 中得规定。

4 4 、3 常用焊缝得表示方法4 4 、3 3 、1 1 焊接钢构件得焊缝除应按现行得国家标准《焊缝符号表示法》(GB 324)中得规定外,还应符合本节得各项规定。

4 4 、3 3 、2 2 单面焊缝得标注方法应符合下列规定:1 当箭头指向焊缝所在得一面时,应将图形符号与尺寸标注在横线得上方(图4、3、2a);当箭头指向焊缝所在另一面(相对应得那面)时,应将图形符号与尺寸标注在横线得下方(图4、3、2b)。

2 表示环绕工作件周围得焊缝时,其围焊焊缝符号为圆圈,绘在引出线得转折处,并标注焊角尺寸K(图4、3、2c)。

4 4 、3 3 、3 3 双面焊缝得标注,应在横线得上、下都标注符号与尺寸。

上方表示箭头一面得符号与尺寸,下方表示另一面得符号与尺寸(图4、3、3a);当两面得焊缝尺寸相同时,只需在横线上方标注焊缝得符号与尺寸(图4、3、3b、c、d)。

4 4 、3 3 、4 4 3 个与3 个以上得焊件相互焊接得焊缝,不得作为双面焊缝标注。

其焊缝符号与尺寸应分别标注(图4、3、4)。

4 4、、3 3、、5 5 相互焊接得2 个焊件中,当只有1 个焊件带坡口时(如单面V 形),引出线箭头必须指向带坡口得焊件(图4、3、5)。

4 4 、3 3、、6 6 相互焊接得2 个焊件,当为单面带双边不对称坡口焊缝时,引出线箭头必须指向较大坡口得焊件(图4、3、6)。

4 4 、3 3 、7 7 当焊缝分布不规则时,在标注焊缝符号得同时,宜在焊缝处加中实线(表示可见焊缝),或加细栅线(表示不可见焊缝)(图4、3、7)。

4 4 、3 3 、8 8 相同焊缝符号应按下列方法表示:1 在同一图形上,当焊缝型式、断面尺寸与辅助要求均相同时,可只选择一处标注焊缝得符号与尺寸,并加注“相同焊缝符号”,相同焊缝符号为3/4 圆弧,绘在引出线得转折处(图4、3、8a)。

常用钢材的表示方法
一、型钢
常见的型钢有圆钢、方钢、扁钢、六角钢、八角钢、工字钢、槽钢、角钢、异型钢、盘条等。

每种型钢的规格都有一定的表示方法。

圆钢的规格以“直径”表示，如圆钢φ20mm。

方钢的规格以“边长×边长”表示，如方钢20mm×20mm。

扁钢的规格以“边宽×边厚”表示，例如扁钢20mm×10mm。

工字钢和槽钢的规格以“高×腿宽×腰厚”表示，如工字钢100mm×55mm×405mm，槽钢200mm×75mm×9mm。

等边角钢的规格以“边宽×边宽×边厚”表示；
不等边角钢的规格以“长边宽×短边宽×边厚”表示，如80mm×50mm×6mm。

二、钢板
钢板通常分为薄板（厚度≤4mm）、厚板（厚度＞4mm）和钢带。

厚板经热轧而成，薄板有热轧和冷轧两种。

薄板可经热镀锌、电镀锡等处理，制成镀锌薄钢板（俗称白铁皮）和镀锡薄钢板（俗称马口铁）。

钢带是厚度较薄、宽度较窄、长度很长的钢板，也分热轧和冷轧两种。

三、钢管
钢管分为无缝钢管和焊接钢管，断面多为圆形。

无缝钢管的规格以“外径×壁厚×长度”表示，若无长度要求，则只写“外径×壁厚”。

四、钢丝
钢丝的种类很多，其规格以“直径”表示。

1 / 1。

钢结构常用型钢的标注方法
钢结构常用型钢的标注方法通常遵循国际和国家标准，采用以下标注方式：
1. 标注名称：型钢的标注名称一般由形状和尺寸组成，例如，H型钢，I型钢，角钢等。

2. 型号标注：每种类型的钢结构都有不同的型号，用于区分不同型号的型钢。

型号通常由数字和字母组成，如H100x100x6x8，其中H表示H型钢，100x100表示截面尺寸，6表示腰板的厚度，8表示腿板的厚度。

3. 型钢的重量标注：型钢的重量标注一般以公斤或吨为单位，表示型钢的重量。

4. 钢材的质量等级标注：钢材的质量等级标注是根据国家标准，按照力学性能和化学成分进行分类，并通过字母和数字进行标注，如Q235B，Q345B等。

5. 钢材的执行标准标注：钢材的执行标准标注是指钢材符合的国家或行业标准，通常通过标准编号来表示，如GB/T 706-2008。

总之，钢结构常用型钢的标注方法是通过标注名称、型号标注、重量标注、质量等级标注和执行标准标注等方式来进行标注。

4钢结构4.1常用型钢的标注方法4.1.1常用型钢的标注方法应符合表 4.1.1中的规定S 4.1.14.2螺栓、孔、电焊铆钉的表示方法421螺栓、孔、电焊铆钉的表示方法应符合表 4.2.1中的规定表 4.2.1I 幣“十“氓农示廿:诜2 M 农示螺程型哥3"表示噱怜孔胃轮4川袤承畛胀磔林*业烽撫钉直径5采用引岀线标注摞栓时・ 崖规牖「横标注螺拴孔宜程|'：<4.3常用焊缝的表示方法431焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》（GB 324）中的规定外，还应符合本节的各项规定。

4.3.2单面焊缝的标注方法应符合下列规定:1当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方（图4.3.2a）;当箭头指向焊缝所在另一面（相对应的那面）时，应将图形符号和尺寸标注在横线的下方（图4.3.2b）。

2表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K（图 4.3.2c）。

宙4.3.2 的标注方法4.3.3双面焊缝的标注，应在横线的上、下都标注符号和尺寸。

上方表示箭头一面的符号和尺寸, 下方表示另一面的符号和尺寸（图4.3.3a）;当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸（图4.3.3b、c、d）。

何It） 4. 3d 职而澤牺的称拄方肚434 3个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。

其焊缝符号和尺寸应分别标注（图434）。

X图4* 3d 3个W t.«件的焯蜒标注方法435相互焊接的2个焊件中，当只有1个焊件带坡口时（如单面V形），引出线箭头必须指向带PH 4,3. ■- I 个憚件带秋口询焊处标桂方痣436相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件（图4.3.6）437当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线 （表示可见焊缝），或加细栅线（表示不可见焊缝）（图437）。

常用型钢的标注方法
1. 嘿，你知道工字钢的标注方法吗？就像给它贴上一个专属标签一样！比如说，“I20a”，这里的“I”就表示工字钢啦，20 是它的高度值，而“a”代表着同型号中不同的腿宽和腰厚呢！这样是不是一下就清楚了呀？
2. 咱再说说槽钢呀！你看“[10”，这就是表示槽钢哦，是不是很简单？就像认识一个新朋友一样轻松呢！然后通过不同的数字来区分各种规格，多有意思呀！
3. 还有角钢呢，可别小瞧它哟！比如“∠30×30×3”，这就能清楚地
知道这个角钢的边长和厚度啦，是不是像在破解一个有趣的密码呀？
4. 那 H 型钢呢，听我给你讲呀！“HW150×150”，这样的标注是不
是很直白呀，一下就告诉你它的型号和尺寸了，就像有人直接告诉你答案一样爽歪歪！
5. 扁钢也有它独特的标注方法呢！“-30×4”，很简单明了吧，宽度和厚度一下子就呈现出来了，就像把它的特点直接摆在你面前呢！
6. 圆钢的标注也不难哦！“Φ12”，这就是告诉你它的直径啦，是不是超级容易呀，感觉像是找到了一个神奇的符号！
7. 那花纹板呢？“扁豆型花纹板×1250×6000”，你看这样详细的标注，是不是对它的情况一目了然呀，就像把它看个透彻一样呢！总之，这些常用型钢的标注方法其实都不难，只要用心去了解，就很容易记住啦！。

４钢结构４.１常用型钢得标注方法4。

1。

１常用型钢得标注方法应符合表4、1。

1中得规定。

４、2 螺栓、孔、电焊铆钉得表示方法4、2、1螺栓、孔、电焊铆钉得表示方法应符合表４。

2、1中得规定、4.３常用焊缝得表示方法4。

3。

1焊接钢构件得焊缝除应按现行得国家标准《焊缝符号表示法》(GB 324)中得规定外,还应符合本节得各项规定、ﻫ4。

3。

２单面焊缝得标注方法应符合下列规定:1 当箭头指向焊缝所在得一面时,应将图形符号与尺寸标注在横线得上方(图４.３。

2ａ);当箭头指向焊缝所在另一面(相对应得那面)时,应将图形符号与尺寸标注在横线得下方(图4。

３。

2ｂ)。

2 表示环绕工作件周围得焊缝时,其围焊焊缝符号为圆圈,绘在引出线得转折处,并标注焊角尺寸Ｋ(图 4.3.２c)。

ﻫﻫﻫ4.3。

３双面焊缝得标注,应在横线得上、下都标注符号与尺寸、上方表示箭头一面得符号与尺寸,下方表示另一面得符号与尺寸(图4、3.3ａ);当两面得焊缝尺寸相同时,只需在横线上方标注焊缝得符号与尺寸(图 4.３、3ｂ、c、d)、ﻫﻫ4.3。

4３个与3个以上得焊件相互焊接得焊缝,不得作为双面焊缝标注、其焊缝符号与尺寸应分别标注(图4.３.4)。

ﻫ4、3、５相互焊接得2个焊件中,当只有1个焊件带坡口时(如单面V形),引出线箭头必须指向带坡口得焊件(图4.3、5)、ﻫﻫ4。

3.6相互焊接得2个焊件,当为单面带双边不对称坡口焊缝时,引出线箭头必须指向较大坡口得焊件(图4。

３。

6)。

ﻫﻫ4.3.7当焊缝分布不规则时,在标注焊缝符号得同时,宜在焊缝处加中实线(表示可见焊缝),或加细栅线(表示不可见焊缝)(图４、3、7)。

ﻫﻫﻫ４。

3.8相同焊缝符号应按下列方法表示:1 在同一图形上,当焊缝型式、断面尺寸与辅助要求均相同时,可只选择一处标注焊缝得符号与尺寸,并加注“相同焊缝符号”,相同焊缝符号为3／4圆弧,绘在引出线得转折处(图4。

3.8a)。

ﻫﻫ2 在同一图形上,当有数种相同得焊缝时,可将焊缝分类编号标注、在同一类焊缝中可选择一处标注焊缝符号与尺寸。

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢) H型钢=h×b×t1×t2 h为截面高度b为截面宽度t1为腹板厚度 t2为翼缘厚度如H200×180×6×8表示:H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm,翼缘厚度为8mm。

二、C型钢（简写C）C型钢=h×b×c×t h表示C型钢的截面高度； b表示C型钢的截面宽度; c表示C型钢的卷边宽度； t表示C型钢的厚度。

三、Z型钢（简写Z） Z型钢=h×b×c×t h表示Z型钢的截面高度； b表示Z型钢的截面宽度； c表示Z型钢的卷边宽度； t表示Z型钢的厚度。

四、槽钢（一般用型号表示,比如8＃槽钢。

）槽钢尺寸表示方法=h×b×tw h表示槽钢腰部的截面高度 b表示槽钢腿部的截面宽度 tw表示槽钢腰部的厚度五、角钢(简写L) （1)等边角钢L=b×t b表示角钢的截面宽度； t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）； b表示角钢的截面宽度（短的那部分）； t表示角钢的厚度.六、方通（简写囗）方通=B×b×tB表示方通的截面长度； b表示方通的截面宽度; t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×T H表示压型金属板波高； S表示压型金属板波距;B表示压型金属板波峰的有效覆盖宽度； T表示压型金属板的厚度。

厚度说明材料性能。

比如,YX130—300—600表示压型金属板波高H为130mm，表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=Ф×T Ф表示钢管直径； T表示钢管厚度。

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度如H200×180×6×8表示：H型钢的高度为200mm，宽度为180mm，腹板厚度为6mm，翼缘厚度为8mm。

二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。

三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如8#槽钢。

）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。

六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。

方琳2012.10.04。

各种型钢的表示方法一、H型钢（分三种类型：HW宽翼缘H型钢，HM中翼缘H型钢，HN窄翼缘H型钢）按照GB/T11263－2005规定，W、M、N、T分别为英文wide、middle、narrow、thin开头字母。

H型钢=h×b×t1×t2h为截面高度b为截面宽度t1为腹板厚度t2为翼缘厚度H型钢的规格标记用：?H高度x宽度x腹板厚度x翼缘厚度表示。

如：?H800x300x14x26二、C型钢（简写C）C型钢=h×b×c×th表示C型钢的截面高度；b表示C型钢的截面宽度；c表示C型钢的卷边宽度；t表示C型钢的厚度。

三、Z型钢（简写Z）Z型钢=h×b×c×th表示Z型钢的截面高度；b表示Z型钢的截面宽度；c表示Z型钢的卷边宽度；t表示Z型钢的厚度。

四、槽钢（一般用型号表示，比如8#槽钢。

）槽钢尺寸表示方法=h×b×t wh表示槽钢腰部的截面高度b表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×tb表示角钢的截面宽度；t表示角钢的厚度。

（2）不等边角钢L=B×b×tB表示角钢的截面宽度（长的那部分）；b表示角钢的截面宽度（短的那部分）；t表示角钢的厚度。

六、方通（简写囗）方通=B×b×tB表示方通的截面长度；b表示方通的截面宽度；t表示方通的厚度。

七、压型金属板（简写YX）压型金属板=H×S×B×TH表示压型金属板波高；S表示压型金属板波距；B表示压型金属板波峰的有效覆盖宽度；T表示压型金属板的厚度。

厚度说明材料性能。

比如，YX130-300-600表示压型金属板波高H为130mm,表示压型金属板波距S为300mm，波峰的有效覆盖宽度为600mm。

八、钢管（焊管或无缝管）钢管=Ф×TФ表示钢管直径；T表示钢管厚度。

钢的编号方法1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa。

例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

例如Q235-AF表示A级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。

例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4．易切削钢①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

5．合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。

当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”，铬含量为0.4-0.6%，“12Cr1MoV”，铬含量为0.9-1.2%，其余成分全部相同。
