电缆终端制作施工工序电缆终端制作是电气工程中非常重要的一部分，它直接关系到电缆的接头质量和电气连接的可靠性。
在进行电缆终端制作的施工工序中，需要按照一定的步骤和要求来进行，以确保最终的制作质量。
下面将详细介绍电缆终端制作的施工工序。
1. 材料准备首先需要准备好所需的材料和工具，包括电缆、终端头、终端接头、绝缘套管、绝缘胶、隔离套管等。
确保材料的品质符合要求，以保证制作出的电缆终端具有良好的性能。
2. 清洁处理在进行电缆终端制作之前，需要对电缆进行清洁处理，去除表面的污垢和氧化物，以确保终端的接触电阻小，接触可靠。
同时也要对终端头和终端接头进行清洁处理，保证其表面光滑干净。
3. 剥线处理接下来需要根据电缆的截面尺寸和要求，使用合适的剥线工具剥去电缆的外护套和绝缘层，露出内部的导体。
需要注意的是，剥线的长度和深度要符合规范，避免损伤导体。
4. 连接导体将剥线后的导体依次连接到终端头中，通常采用焊接或压接的方式进行连接。
焊接时要注意控制焊接温度和时间，保证焊接质量；压接时要选择合适的工具和压接头，确保压接牢固可靠。
5. 绝缘处理导体连接完成后，需要对终端头和终端接头进行绝缘处理。
首先在导体接头上套上绝缘套管，然后填充绝缘胶，最后安装隔离套管，以确保终端的绝缘性能和防水性能。
6. 外套处理最后需要对整个电缆终端进行外套处理，使用热缩套管或冷缩套管进行包覆，以增强终端的防护性能和外观效果。
同时也可以添加标识标签，标明电缆型号、接线方式等信息。
通过以上的工序，电缆终端制作施工工序完成，制作出的电缆终端具有良好的性能和可靠的连接质量。
在进行电缆终端制作时，需要严格按照规范和要求进行操作，保证工艺的可靠性和接头的稳定性，以确保电气设备和系统的正常运行和安全性。
10kV电缆热缩终端头制作安装作业制作10kV电缆热缩终端头的安装作业标准如下：
1. 准备工作
a. 测量电缆终端头的长度，并确保终端头的尺寸与电缆规格匹配。
b. 清理电缆终端，将其表面的污垢、灰尘等清理干净。
c. 根据电缆终端头的规格，准备热缩套管、冷缩套管、接地带等必要材料。
2. 终端头制作
a. 将热缩套管套在电缆终端上，并确保套管能完全覆盖终端头和电缆绝缘层。
b. 预热热缩套管，让其适应电缆的形状，并使用火焰枪沿着套管均匀加热，直到套管完全收缩并与电缆终端头结合紧密。
c. 构造接地带，将其绕在终端头上，并使用连接器将接地带牢固地连接到终端头上。
3. 安装终端头
a. 在电缆终端接头处涂抹导电脂，以提高接触质量。
b. 将电缆终端头与对应的电缆终端接头连接，确保连接紧密、无松动。
c. 使用冷缩套管覆盖终端头的连接部分，然后用火焰枪加热套管，直至套管完全收缩并与终端连接部分结合牢固。
4. 验收检查
a. 检查终端头的安装是否牢固、无松动现象。
b. 测量终端头的电阻值，确保接地部分的电阻符合标准要求。
c. 使用高压测试仪器对电缆进行绝缘测试，确保终端头的绝缘性能符合标准要求。
5. 完工
a. 将安装完成的终端头进行标识，包括电缆编号、安装日期等信息。
b. 清理安装现场，保持整洁。
以上为10kV电缆热缩终端头制作和安装的基本作业标准，实际操作时应根据具体情况进行调整和细化，确保安装质量符合相关标准和要求。

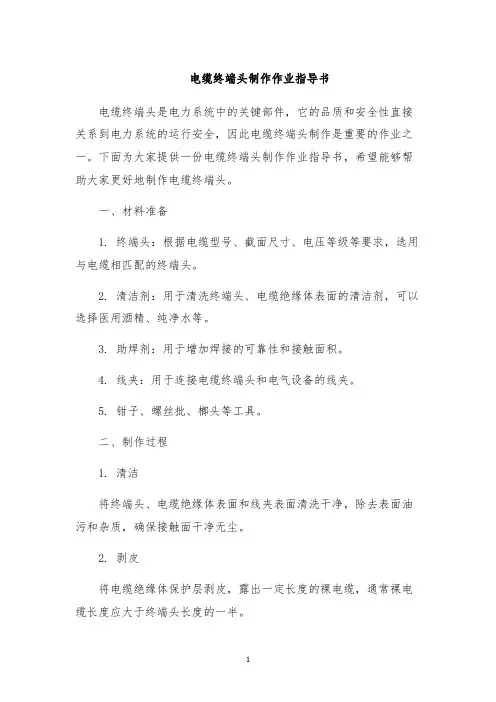

电缆终端头制作作业指导书电缆终端头是电力系统中的关键部件，它的品质和安全性直接关系到电力系统的运行安全，因此电缆终端头制作是重要的作业之一。
下面为大家提供一份电缆终端头制作作业指导书，希望能够帮助大家更好地制作电缆终端头。
一、材料准备1. 终端头：根据电缆型号、截面尺寸、电压等级等要求，选用与电缆相匹配的终端头。
2. 清洁剂：用于清洗终端头、电缆绝缘体表面的清洁剂，可以选择医用酒精、纯净水等。
3. 助焊剂：用于增加焊接的可靠性和接触面积。
4. 线夹：用于连接电缆终端头和电气设备的线夹。
5. 钳子、螺丝批、榔头等工具。
二、制作过程1. 清洁将终端头、电缆绝缘体表面和线夹表面清洗干净，除去表面油污和杂质，确保接触面干净无尘。
2. 剥皮将电缆绝缘体保护层剥皮，露出一定长度的裸电缆，通常裸电缆长度应大于终端头长度的一半。
3. 压接线夹将线夹放入终端头末端，用钳子压紧，并用螺丝批将线夹固定在终端头上。
4. 半导体层加工对于高压电缆终端头，需要在终端头内部增加半导体层，提高接触面积和电磁场均衡性。
将半导体带缠绕在终端头中，将其表面与终端头表面平整，用助焊剂涂抹焊接位置。
5. 焊接将电缆绝缘体和终端头内部的半导体与终端头焊接好，焊接时确保加热温度、时间、压力均匀。
6. 填充填料为提高绝缘强度和密封性，可以在终端头内部填充绝缘填料。
在填充之前，先涂抹一层助焊剂，再将填料填充到终端头内部，确保填充均匀，无空隙。
7. 填充终端头将终端头填充满绝缘料，使其呈现半球形，以达到密封电缆终端头的目的。
8. 硬化填充完成后，可根据绝缘材料的特性进行硬化处理。
焊接部位和填充绝缘材料的部分进行烘干和硬化，使其达到一定的硬度和强度。
三、验收在制作完电缆终端头之后，应进行验收。
验收内容包括：1. 外观检查：终端头表面应平整，无变形、裂纹、气泡等缺陷，填充材料应均匀无空隙。
2. 尺寸检查：终端头的长度、宽度、高度应符合要求。
3. 功能检查：可进行绝缘测试、耐压试验等检测，确保终端头能够满足要求的使用要求。
