KV单芯冷缩电缆终端头制作工艺

10kV电缆冷缩终端头制作安装作业1、摇测电缆绝缘及放电。

2、开剥电缆。

3、安装接地线。

4、包绕PVC带。

5、装三叉手套。

6、套冷缩管。

7、作标识(相色带)。

8、安装接线端子。

9、试验。

10、安装电缆终端、恢复现场。

1、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；穿入镀锌钢管。

2、将电缆置于终端位置，终端____米范围内电缆护套擦洗干净；剥除电缆外护套，按照尺寸要求剥切电缆外套,铠装及衬垫层A+B(A为540-660mm，B为接线端子孔深+5mm),衬垫层留10mm；再往下剥切25mm 的护套,露出铠装,并擦洗剥切区往下50mm长护套表面污垢。

锯痕深度为2/3钢铠厚度，用螺丝刀将缺口挑起，用钳子钳住缺口卷动撕开钢带。

用钳子打平钢带断口；护套口往下25mm处包绕两层绝缘自粘带；在顶部包绕PVC带,将铜屏蔽带固定。

3、在护套口往上90mm的铜带上，分别装上接地铜环，将三条铜编织线一起搭在钢铠上；用恒力弹簧将接地线三条铜带一起固定在钢铠上。

4、在三个接地铜环上包绕PVC带；用PVC带将钢铠，恒力弹簧及衬垫层全部包绕覆盖；将接地线贴放在护口下方的绝缘带上，然后包绕绝缘自粘带，将接地线夹在中间，形成防水口。

5、将冷缩三叉手套放到电缆根部，逆时针抽掉芯绳，先收缩颈部，然后分别收缩三叉；用PVC带将地线固定在电缆上。

6、套入冷缩直管，与三叉手指搭接15mm，逆时针抽掉芯绳，使其收缩。

7、冷缩式套管上往上留45mm的铜屏蔽带，其余的切除；铜屏蔽带往上留5mm的半导体层，其余的全部剥除；按接管的深度加上10mm 切除顶部绝缘；套管往下40mm处，包绕PVC带作标识。

8、压接接线端子，锉平打光毛刺，并且清洗干净；用清洗剂将主绝缘清洗干净；在半导电体与主绝缘的搭接处涂上硅脂，将剩余硅脂涂在主绝缘表面；套入冷缩式终端，定位于PVC标识处。

逆时针抽掉芯绳，使终端固定收缩；用绝缘带填平接线端子与主绝缘之间的空隙。

然后，从绝缘管开始，半叠式包绕硅橡胶带一个来回至接线端子上。

10kv高压电缆冷缩终端头制作工艺流程一、引言10kv高压电缆冷缩终端头是电力系统中重要的组成部分，用于连接电缆和设备终端，起到保护和安全传输电能的作用。

制作高质量的终端头对于电力系统的可靠运行至关重要。

本文将深入探讨10kv高压电缆冷缩终端头的制作工艺流程，并分享我的观点和理解。

二、评估电缆和终端头的性能要求在制作10kv高压电缆冷缩终端头之前，我们首先需要基于深度和广度标准评估电缆和终端头的性能要求。

这些要求包括电缆的额定电压、额定电流、终端头的防水性能、电缆直径和几何形状等。

基于这些评估结果，我们可以选取合适的终端头材料和制作工艺，确保终端头的性能能够满足系统要求。

三、准备工作在制作10kv高压电缆冷缩终端头之前，我们需要进行一系列的准备工作。

我们要清洁电缆的绝缘层表面，确保终端头能够良好地与电缆绝缘层粘合。

我们要根据电缆的直径选择合适大小的冷缩终端头，并准备好相应数量的终端头、绝缘套管和绝缘隔层，以确保制作工作的顺利进行。

四、制作工艺流程1. 第一步：剥离电缆绝缘层使用适当的工具，将电缆绝缘层剥离，露出一定长度的电缆导体。

注意要保持导体表面的干净和光滑，以确保终端头与导体之间的接触良好。

2. 第二步：安装绝缘套管和绝缘隔层将绝缘隔层套在电缆导体上，确保隔层与导体之间无空隙。

将绝缘套管滑到电缆上，覆盖绝缘隔层和部分导体。

绝缘套管的长度应适当，以确保终端头的绝缘效果和可靠性。

3. 第三步：安装冷缩终端头将冷缩终端头套在电缆的绝缘套管上，确保终端头与电缆绝缘层与导体之间的紧密贴合。

使用适当的工具和热风枪，对终端头进行加热，使其收缩并与电缆绝缘层紧密结合。

确保整个终端头覆盖电缆绝缘层的范围，以提供良好的绝缘保护。

4. 第四步：固定终端头在终端头收缩完成后，使用绝缘胶和绝缘胶带固定终端头，以确保其稳固牢固。

绝缘胶具有良好的粘合性和抗老化性能，能够提供额外的绝缘保护。

5. 第五步：测试和验收制作完成的10kv高压电缆冷缩终端头需要进行测试和验收。

10kv高压电缆冷缩终端头制作的步骤10KV高压电缆冷缩终端头制作的步骤引言：10KV高压电缆冷缩终端头是一种常用的电力设备，用于连接高压电缆和电气设备，起到绝缘、密封和保护的作用。

制作高质量的终端头对电缆的安全运行至关重要。

本文将详细介绍10KV高压电缆冷缩终端头的制作步骤，并提供个人观点和理解。

第一步：准备工作在开始制作10KV高压电缆冷缩终端头之前，必须做好以下准备工作：1. 确定所需终端头的型号和规格，并检查其是否与电缆相匹配。

2. 准备所有必要的工具和材料，例如端子、冷缩套管、绝缘胶、电缆切割工具等。

3. 仔细阅读终端头制造商提供的制作指南和安装说明。

第二步：电缆准备1. 使用电缆切割工具将电缆的外护套剥离，露出绞线层。

确保切割工具不会损坏绞线。

2. 将内层绝缘剥离，露出电缆绞线的金属导体。

清理金属导体，确保其表面干净。

3. 使用电缆切割工具在电缆绞线末端修剪。

第三步：终端头安装1. 将电缆引入终端头，并确保终端头能够完全覆盖电缆终端。

2. 根据制造商的指南，将绝缘胶施加在电缆金属导体上。

确保绝缘胶均匀分布，并没有空隙存在。

3. 将冷缩套管套在终端头上，并将其压至终端头的金属部分，使其能够完全覆盖金属导体和绝缘胶。

4. 使用热风枪或其他指定的加热设备，对冷缩套管进行加热，直至套管完全收缩并与电缆终端头紧密结合。

5. 检查终端头的安装是否牢固，确保绝缘及密封性能。

第四步：测试和验收1. 使用高压测试仪对终端头及整个电缆系统进行测试。

确保终端头的绝缘性能和安全性能符合标准要求。

2. 检查终端头的外观和安装质量，确保没有任何瑕疵或损坏。

3. 如果终端头经过测试和检查合格，即可进行验收，并将其投入使用。

个人观点和理解：制作10KV高压电缆冷缩终端头是一项需要严谨和专业技能的任务。

正确的制作步骤和使用合适的工具和材料至关重要。

在制作过程中，注意安全操作，防止受伤或电击风险。

终端头的安装质量对电缆运行的可靠性和安全性有着重要的影响。

高压电缆冷缩型电缆头制作工艺流程及其注意事项电缆头是连接高压电缆和设备的重要组件，保障电缆的可靠性和安全性。

其中，冷缩型电缆头因其易于制作和使用而广泛应用于高压电缆的连接。

本文将介绍冷缩型电缆头的制作工艺流程以及相关注意事项。

电缆头制作工艺流程1.准备工作1.1 确定电缆型号和规格在开始制作之前，需要确定所用电缆的型号和规格，以便在制作电缆头时使用相应的材料和工具。

1.2 清洁电缆清洁电缆表面，以去除尘埃和污物，保证后续步骤的顺利进行。

1.3 测量电缆截面测量电缆截面，以确定需要使用的冷缩型电缆头的规格。

2.剥离电缆2.1 剥离电缆外护层使用电缆切割器剥离电缆外护层，切口长度略大于电缆头长度，以确保电缆头后续的合固。

2.2 剥离电缆绝缘层使用电缆剥皮工具，将电缆绝缘层露出，保持一定长度。

2.3 清理电缆绝缘层使用电缆剪刀和砂布等清洁工具，清理电缆绝缘层表面，确保表面平整、干净。

3.组装电缆头3.1 安装电缆头身将电缆头身滑进电缆绝缘层内部，确保头身与电缆贴合紧密。

3.2 安装金属套管将金属套管套在电缆头身上，并用工具将套管压缩紧固。

3.3 安装弹性垫圈安装弹性垫圈，可有效缓解温度变化对连接件的影响，提高电缆头的可靠性。

3.4 安装绝缘套管将两段绝缘套管套在金属套管上，确保电缆头密封性和绝缘性能。

4.热收缩4.1 利用热源预缩使用热风枪或火焰枪等热源施加一定的热量，将电缆头膨胀并收缩，预缩后的电缆头可提供更好的密封和防水性能。

4.2 缩头收缩在完成预缩后，使用热源再次向电缆头施加热量，使其达到收缩状态。

5.测试验证完成电缆头的制作并热收缩后，需要对电缆头进行测试验证。

5.1 测试电阻值测试电阻值，确保连接件的接触良好。

5.2 测试耐压性测试耐压性，确保电缆头的绝缘性能与高压电缆相匹配。

5.3 测试机械强度测试机械强度，确保连接件的可靠性和耐用性。

制作注意事项1.确保清洁工作在进行任何操作之前，需要对电缆进行彻底清洗，以消除尘埃、污垢和其他表面污染物。

35KV高压电缆冷缩终端头制作作业指导书1.适用范围 (2)2.引用文件 (2)3.作业准备 (2)4.安全注意事项 (4)5.高压电缆头冷缩终端的制作工艺 (5)6.质量标准 (7)7.注意事项 (7)附表： (8)1.适用范围适用于定边天然气存储调峰液化项目35KV高压电缆头制作2.引用文件IEC60502《额定电压1kV(Um=1.2kV)以上至30kV（Um=36kV）挤出绝缘电力电缆及其附件》IEC61442《额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电力电缆附件试验方法GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 50168—1992 电气装置安装工程电缆线路施工及验收规范GB 50127-1994 电力工程电缆设计规范GB 50150-91 电气装置安装工程电气设备交接试验标准DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）DL 409-1991 《电业安全工作规程》（电力线路部分）3.作业准备3.1人员要求3.2工器具3.3危险点及其控制措施：4.安全注意事项4.1 办理安全检修作业票、变电站第二种工作票，履行工作许可手续。

4.2 工作负责人会同工作许可人检查工作现场所做安全措施是否完备。

4.3 接到工作任务后，工作负责人应明确工作任务，合理安排人员，现场是否符合工作条件和要求。

4.4 工作中加强监护，严防误碰事故发生，且监护人不得转做其它事情。

4.5 电缆头制作注意事项：a. 保持安装过程的清洁；b. 检查电缆的受潮情况，特别应检查线芯是否进水；c. 严格控制剥切尺寸，每剥除一层不可伤及内层结构；d. 半导电层断面应光滑平整，与绝缘层的过渡应光滑；e. 线芯绝缘剥离后应清除干净内半导电层，并打磨线芯上的氧化层；f. 金具压接后应清除尖角毛刺。

××××电管站10KV高压电缆冷缩终端制作作业指导书编制：审核：批准：编制日期：2010年月日实施日期：2010年月日×××××1.适用范围:适用于×××2.引用文件：IEC60502《额定电压1kV(Um=1.2kV)以上至30kV（Um=36kV）挤出绝缘电力电缆及其附件》IEC61442《额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电力电缆附件试验方法GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 50168—1992 电气装置安装工程电缆线路施工及验收规范GB 50127-1994 电力工程电缆设计规范GB 50150-91 电气装置安装工程电气设备交接试验标准DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）DL 409-1991 《电业安全工作规程》（电力线路部分）3.作业准备：3.1人员要求：3.2工器具：3.3危险点及其控制措施：4.安全注意事项：4.1.办理安全检修作业票、变电站第二种工作票，履行工作许可手续。

4.2.工作负责人会同工作许可人检查工作现场所做安全措施是否完备。

4.3. 接到工作任务后，工作负责人应明确工作任务，合理安排人员，现场是否符合工作条件和要求。

4.4.工作中加强监护，严防误碰事故发生，且监护人不得转做其它事情。

4.5.电缆头制作注意事项：a.保持安装过程的清洁；b.检查电缆的受潮情况，特别应检查线芯是否进水；c.严格控制剥切尺寸，每剥除一层不可伤及内层结构；d.半导电层断面应光滑平整，与绝缘层的过渡应光滑；e.线芯绝缘剥离后应清除干净内半导电层，并打磨线芯上的氧化层；f.金具压接后应清除尖角毛刺。

10kV电缆冷缩终端头的制作1 制作时对环境的要求10kV电缆冷缩终端头的制作必须在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的灰尘或纸屑。

2 制作时对电缆的要求所制作的10kV电缆外观应整洁无破损，并做绝缘电阻、直流耐压试验，经试验合格后方可进行。

对暂缓制作的电缆头应用密封胶密封。

3 制作步骤(1)剥外护套、钢铠和内衬层。

将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内护套10mm，并用扎丝或PVC 带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散，铜屏蔽皱褶部位用PVC带缠绕，以防划伤冷缩管。

(2)固定钢铠地线。

将三角垫锥用力塞入电缆分岔处，打光钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为了牢固，地线要留10～20mm的头，恒力弹簧将其绕一圈后，把露的头反折回来，再用恒力弹簧缠绕。

固定铜屏蔽地线也如此。

(3)缠填充胶。

自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

(4)固定铜屏蔽地线。

将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开，不要短接。

(5)缠自粘带。

在填充胶及小恒力弹簧外缠一层黑色自粘带，目的是容易抽出冷缩指套内的塑料条。

(6)固定冷缩指套。

先将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针先将大口端塑料条抽出，再抽指端塑料条。

(7)固定冷缩管。

在指套指头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线心。

(8)剥铜屏蔽、外半导层。

距冷缩管15mm剥去铜屏蔽，记住相色线。

距铜屏蔽15mm，剥去外半导层，按接线端子的深度切除各相绝缘。

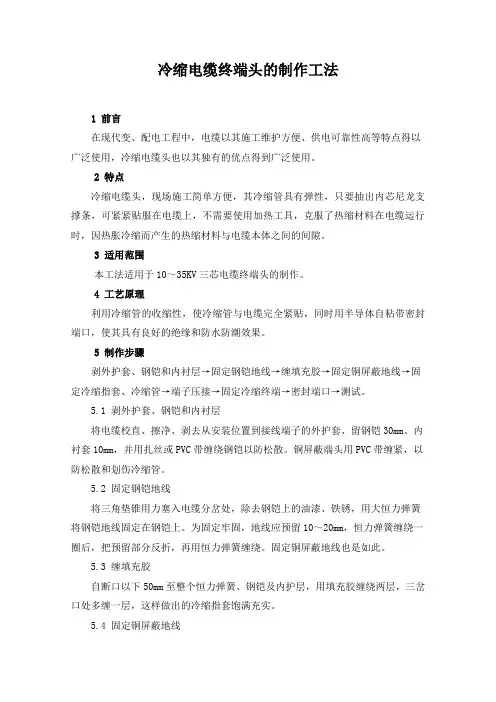

冷缩电缆终端头的制作工法1 前言在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。

2 特点冷缩电缆头，现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。

3 适用范围本工法适用于10～35KV三芯电缆终端头的制作。

4 工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

5 制作步骤剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。

5.1 剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。

5.2 固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。

固定铜屏蔽地线也是如此。

5.3 缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

5.4 固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开，不要短接。

5.5 固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。

将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。

清洁屏蔽层后，在指套端头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。

10kV电缆冷缩终端头制作安装作业标准1. 引言10kV电缆冷缩终端头制作安装作业是电力行业中常见的一项工作。

本标准的目的是确保制作和安装过程中的质量和安全性，并规范每一步的操作流程。

2. 材料准备2.1 终端头：选用符合相关标准要求的10kV电缆冷缩终端头，并确保终端头和电缆厂家匹配。

2.2 铜接线套: 根据电缆规格选择和电缆相匹配的铜接线套。

2.3 绝缘套: 根据电缆规格和终端头尺寸选择相匹配的绝缘套。

2.4 减缩套: 根据终端头尺寸选择相匹配的减缩套。

3. 工具准备3.1 剥线钳：用于剥开电缆绝缘层。

3.2 压接工具：用于压接铜接线套。

3.3 火烧笔：用于对绝缘套进行加热。

3.4 热风枪：用于对减缩套进行加热。

3.5 手工工具：剪刀、刀片等。

4. 制作终端头步骤4.1 清洁：使用干净的布或刷子清除电缆终端上的灰尘和污垢。

4.2 剥皮：使用剥线钳剥除电缆绝缘层，剥皮长度应符合终端头尺寸的要求。

4.3 铜接线套压接：用压接工具将铜接线套牢固地压接在电缆的裸露导体上，确保良好的电气接触。

4.4 绝缘套加热：使用火烧笔将绝缘套加热，确保它能够紧密地包覆住铜接线套和电缆绝缘层。

4.5 减缩套加热：使用热风枪对减缩套进行加热，使其快速收缩并与终端头紧密结合。

4.6 完成终端头制作后，进行外观检查，确保终端头无明显的缺陷和损坏。

5. 安装终端头步骤5.1 清洁：清洁电缆末端和配电设备上的污垢和腐蚀物。

5.2 砂纸处理：使用砂纸对电缆末端和配电设备上的表面进行打磨处理，以确保良好的接触。

5.3 固定终端头：将制作好的终端头固定在电缆末端和配电设备上。

5.4 封胶处理：使用相应的胶水或绝缘胶带对终端头进行封胶处理，以保护终端头免受外界环境的侵害。

5.5 检查安装质量：对终端头和安装过程进行全面检查，确保终端头安装牢固、接触良好且没有缺陷。

6. 安全注意事项6.1 在操作过程中，要佩戴符合安全标准的个人防护装备，如手套、护目镜等。

冷缩电缆终端头的制作工艺
冷缩电缆终端头是利用弹性体材料在工厂内注射硫化成型，再经过扩张并衬以塑料螺旋支撑物构成各种电缆附件的部件。

现场安装的时候将这些预扩张件套在经过处理后的电缆末端或接头处，然后再抽出内部支撑的塑料螺旋条，压紧在电缆绝缘上而构成电缆附件。

下面我们来说一说冷缩电缆终端头制作之前的注意事项。

首先它对环境有一定的要求，必须在天气晴朗、空气干燥的情况下进行。

施工场地也应该干净清洁并且没有飞扬的灰尘或者纸屑，如果平均气温低于零摄氏度还需要采取相关的加热措施。

在制作过程当中我们也要保证手和工具以及材料的清洁，在操作时也不应该做其他无关的事。

除了以上的那些注意点我们还应该先检查电缆终端的规格跟电缆是否一致，各个零部件是否都齐全，还要检查出厂日期和包装并且认真阅读图纸，以免剥切尺寸发生错误。

冷缩电缆终端头的外观也应保持整洁没有破损，并且还要做绝缘电阻和直流耐压的试验，试验合格之后才能进行。

对于暂缓制作的部分产品应该用密封胶密封起来。

10KV高压电缆冷缩终端头制作工艺流程一、引言随着电力行业的发展，高压电缆的使用越来越广泛。

为了确保电缆的安全与可靠运行，终端头的制作工艺显得尤为重要。

本文将详细介绍10KV高压电缆冷缩终端头的制作工艺流程。

二、材料准备在开始制作工艺流程前，我们需要准备以下材料： 1. 10KV高压电缆 2. 冷缩终端头 3. 填充物 4. 防潮胶带 5. 绝缘皮带三、工艺流程1. 打磨电缆首先，我们需要将电缆两端的绝缘层打磨至光滑，确保电缆的表面清洁。

2. 安装冷缩终端头将冷缩终端头套在电缆的一端，并确保终端头与电缆连接紧密。

使用热风枪将终端头加热，使其与电缆连接处融合，并形成均匀的密封层。

3. 填充物的填充在终端头与电缆连接处，需要加入填充物，以增加绝缘材料的厚度，并提高绝缘性能。

将填充物均匀地填入终端头内，并使用塑料棒或刮板将其压实。

4. 绝缘皮带的安装在填充物上方，需要安装一层绝缘皮带，用以加强绝缘的可靠性。

将绝缘皮带套在终端头上，并使用压接工具或剪刀将其固定。

5. 防潮胶带的封装为了防止水分渗入终端头内部，我们需要在绝缘皮带外层使用防潮胶带进行封装。

将防潮胶带从终端头底部开始缠绕，逐渐向上盖过终端头，确保终端头的外部能够完全被覆盖。

6. 终端头的固定最后，使用绑扎带或固定夹将终端头固定在电缆上，确保终端头与电缆的连接牢固可靠。

四、注意事项1.操作人员需要佩戴防护手套、眼镜等个人防护用具，确保安全。

2.在工艺流程中，需要严格按照厂家提供的操作手册进行操作，遵循正确的制作步骤。

3.在使用热风枪进行加热时，应注意保持合适的距离和时间，以免导致终端头过热或损坏。

4.在填充物的填充过程中，应均匀压实，避免出现松散的情况。

5.终端头制作完成后，应进行必要的电气性能测试，确保其满足相关标准和要求。

五、总结10KV高压电缆冷缩终端头的制作工艺流程是一个关键的环节，对电缆的安全运行起着重要的保障作用。

通过正确的工艺流程和合理的操作，可以制作出安全可靠的冷缩终端头。

冷缩电缆头制作工艺1.设计准备首先需要根据电缆的规格和要求进行设计和准备。

包括确定电缆头的型号和规格、选择合适的热缩套管和填充材料，并准备相应的工具和设备。

2.清洁工作在制作冷缩电缆头之前，需要对待接电缆和电缆头的外表进行清洁处理。

清洁的目的是去除表面污垢和油脂，以确保电缆头的质量和可靠性。

3.剥皮和剥绝缘根据电缆头的规格和需求，使用适当的工具进行剥皮和剥绝缘，露出待接电缆的导体。

注意要保持导体的完整性和平整度，避免损坏。

4.安装填充材料安装填充材料是为了增加电缆头的密封性能。

填充材料的选择应基于电缆头的使用环境、温度要求和防水性能等因素。

填充材料一般是一种具有良好弹性和粘性的绝缘材料，例如硅胶。

5.安装热缩套管热缩套管的作用是提供电气绝缘和保护导体。

根据不同的需要，选择适当规格和材质的热缩套管。

然后将热缩套管套在待接电缆的导体上，并确保套管的一端覆盖填充材料，另一端延长一段。

6.加热和收缩将套好热缩套管的电缆头放入加热设备中进行加热处理，使热缩套管收缩到预定的尺寸。

加热时需要根据热缩套管的材质和厚度来确定温度和加热时间，以避免过热或过度收缩。

7.检查和测试制作完成后，对冷缩电缆头进行检查和测试。

检查电缆头的外观和尺寸是否符合要求，并使用测试仪器进行电气性能和防水性能的测试，以确保电缆头的质量和可靠性。

8.安装和固定根据需要，将制作好的冷缩电缆头安装在相应的设备或电缆接线端口上，并通过合适的固定方法，如压接、焊接或接插等方式，将电缆头固定在位，以保证其牢固性和稳定性。

综上所述，冷缩电缆头的制作工艺主要包括设计准备、清洁工作、剥皮和剥绝缘、安装填充材料、安装热缩套管、加热和收缩、检查和测试、以及安装和固定等步骤。

每个步骤都需要精确和细致的操作，以确保电缆头的质量和使用性能。

35KV高压电缆冷缩终端头制作作业指导书一、引言本作业指导书旨在为35KV高压电缆冷缩终端头的制作提供一个明确且实用的指南。

确保电缆的安全、稳定和长期运行是电力系统的基本要求，而正确的终端头制作是实现这一目标的关键环节。

以下是制作35KV高压电缆冷缩终端头的步骤和注意事项。

二、材料准备在开始制作终端头之前，需要准备以下材料：1、35KV高压电缆2、冷缩管3、冷缩终端头4、电缆剥线钳5、手套和防护眼镜6、清洁剂和润滑剂7、扳手和螺丝刀8、绝缘胶带和半导电胶带9、压力测试设备10、试验记录表三、制作步骤1、准备工作：使用清洁剂和润滑剂清洁电缆表面和其他接触部件。

确保电缆无灰尘、油污或其他杂质。

然后，检查冷缩管和终端头的尺寸是否与电缆匹配，并确保它们处于良好状态。

2、剥离电缆：使用电缆剥线钳剥离电缆的外护套和填充物，直到露出里面的导体线芯。

注意不要损坏内部的导线。

3、安装冷缩管：将冷缩管套在导体线芯上，确保冷缩管与线芯紧密贴合。

然后，使用扳手和螺丝刀将冷缩管的一端固定在电缆的外护套上。

4、安装终端头：将冷缩终端头套在冷缩管的另一端，确保终端头与冷缩管紧密贴合。

然后，使用扳手和螺丝刀将终端头固定在电缆的外护套上。

5、电缆压力测试：使用压力测试设备对电缆进行压力测试，确保电缆的密封性和电气性能符合要求。

记录测试结果在试验记录表中。

6、绝缘和半导电层：使用绝缘胶带和半导电胶带包裹电缆的导体线芯、冷缩管和冷缩终端头部分，以保护电缆的电气性能。

注意要均匀包裹，避免出现气泡或间隙。

7、完成制作：经过上述步骤后，35KV高压电缆冷缩终端头制作完成。

现在可以进行外观检查和尺寸核对，确认终端头的质量和规格是否符合要求。

如果一切正常，可以进行下一步的使用或存储。

四、注意事项在制作过程中，请注意以下事项：1、请务必按照本指导书的步骤进行操作，不要私自更改制作流程或省略必要的步骤。

2、在操作过程中，请始终保持清洁和安全。

使用手套和防护眼镜保护自己，避免受伤。

10kv高压电缆冷缩终端头制作工艺流程
一、前期准备
1.1 熟悉工艺流程和操作规程，确保安全生产；
1.2 准备必要的工具和材料，包括高压电缆、冷缩终端头、打火机、切割器、电缆剥皮器等。

二、电缆准备
2.1 对电缆进行外观检查，确保无明显损伤；
2.2 使用电缆剥皮器将电缆外皮剥掉一段长度，露出内部绝缘层；2.3 清理内部绝缘层表面，使其干净无尘。

三、终端头安装
3.1 将冷缩终端头放置在电缆末端，并将其与电缆固定；
3.2 用打火机将终端头加热，使其收缩贴合于电缆上；
3.3 确认终端头已经完全收缩，并且与电缆紧密贴合。

四、制作接地线
4.1 准备接地线材料和工具，包括铜线和压线钳等；
4.2 将铜线插入到终端头的接地孔中，并用压线钳将其固定在孔内；
4.3 确认接地线已经牢固并且紧密贴合于终端头上。

五、绝缘层制作
5.1 准备绝缘套管和打火机等工具；
5.2 将绝缘套管套在终端头和电缆上，确保覆盖范围正确；5.3 用打火机加热绝缘套管，使其收缩贴合于电缆和终端头上；
5.4 确认绝缘层已经完全收缩，并且与电缆和终端头紧密贴合。

六、验收
6.1 对制作好的冷缩终端头进行外观检查，确认无明显损伤；
6.2 进行接地测试，确保接地线连接良好；
6.3 进行耐压测试，确认冷缩终端头能够承受高压电流的作用。

七、清理
7.1 清理现场，将工具和材料归位；
7.2 对废弃材料进行妥善处理。

八、总结
8.1 总结本次工作中存在的问题，并提出改进意见；
8.2 记录本次操作过程和结果，并留存备份。
