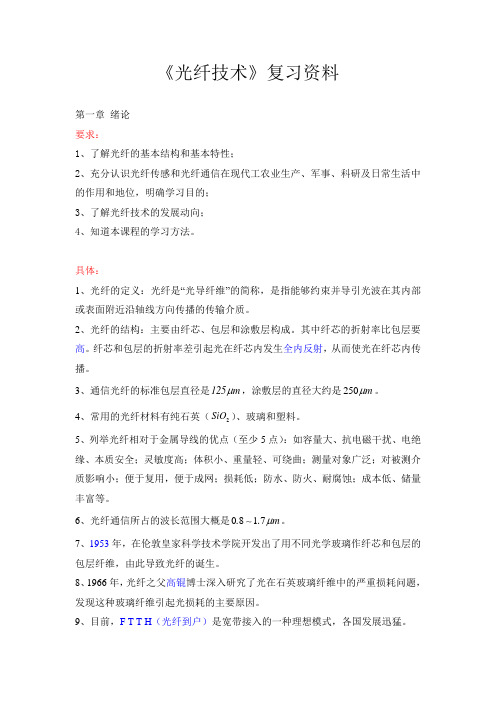

《光纤技术》复习资料第一章 绪论要求：1、了解光纤的基本结构和基本特性；2、充分认识光纤传感和光纤通信在现代工农业生产、军事、科研及日常生活中的作用和地位，明确学习目的；3、了解光纤技术的发展动向；4、知道本课程的学习方法。
具体：1、光纤的定义：光纤是“光导纤维”的简称，是指能够约束并导引光波在其内部或表面附近沿轴线方向传播的传输介质。
2、光纤的结构：主要由纤芯、包层和涂敷层构成。
其中纤芯的折射率比包层要高。
纤芯和包层的折射率差引起光在纤芯内发生全内反射，从而使光在纤芯内传播。
3、通信光纤的标准包层直径是125m μ，涂敷层的直径大约是250m μ。
4、常用的光纤材料有纯石英（2SiO ）、玻璃和塑料。
5、列举光纤相对于金属导线的优点（至少5点）：如容量大、抗电磁干扰、电绝缘、本质安全；灵敏度高；体积小、重量轻、可绕曲；测量对象广泛；对被测介质影响小；便于复用，便于成网；损耗低；防水、防火、耐腐蚀；成本低、储量丰富等。
6、光纤通信所占的波长范围大概是0817..m μ。
7、1953年，在伦敦皇家科学技术学院开发出了用不同光学玻璃作纤芯和包层的包层纤维，由此导致光纤的诞生。
8、1966年，光纤之父高锟博士深入研究了光在石英玻璃纤维中的严重损耗问题，发现这种玻璃纤维引起光损耗的主要原因。
9、目前，F T T H （光纤到户）是宽带接入的一种理想模式，各国发展迅猛。
10、目前流行的“三网合一”指的是将现存三个网络：电信网、有线电视网和计算机网的信号在同一个光纤网络中传输。
11、光纤被喻为信息时代的神经。
第二章 光纤拉制及成缆要求：1、了解光纤的分类方法和光纤的种类，理解各种不同种类光纤之间的区别及每种光纤的特点；2、知道光纤的制作材料及要求；3、了解光纤预制棒的制造原理和工艺；4、知道各种光缆结构和材料的用途。
具体：1、光纤的分类：按照光纤横截面折射率分布不同分为：阶跃光纤和渐变光纤（折射率在纤芯中保持恒定，在芯与包层界面突变的光纤称为阶跃光纤，折射率在纤芯内按某种规律逐渐降低的光纤称为渐变光纤。
浅谈光纤通信有源器件与无源器件任课教师学院班级姓名学号日期2016年05月18日目录1 引言 (1)2光有源器件 (1)2.1 光有源器件简介 (1)2.2 光纤激光器 (1)2.3光纤放大器 (3)2.4 全光波长变换器 (4)2.5光检测器 (4)3 光无源器件 (5)3.1 光无源器件简介 (5)3.2 光纤活动连接器 (6)3.3 跳线 (6)3.4 转换器 (7)3.5 变换器 (8)3.6光纤活动连接器的表征指标 (9)3.6.1插入损耗 (9)3.6.2回波损耗 (9)3.6.3重复性 (10)3.6.4互换性 (10)3.7光分路器 (10)3.8光衰减器 (12)3.9光隔离器 (14)3.10光开关 (15)3.11波分复用器 (15)3.12光接头盒、光配线箱、光终端盒 (15)结语 (16)参考文献 (16)1引言在光纤通讯行业，光纤系统中所用到的各种器件称为光器件。
而光器件简单来说分为有源光器件与无源光器件两种。
有源光器件也称光有源器件，无源光器件也称光无源器件。
光有源和无源器件都有如下产品：●有源光器件：定义是在光通信系统中能产生或接收光信号的器件。
可以简单的认为有源光器件是需要接上电源才能工作的。
比如：光纤收发器（"纤亿通"自主生产），光接收机，光源，光端机，光功率计等。
●无源光器件：定义是在光通信系统中不能产生或接收光信号的器件。
可以简单的认为无源光器件是不需要接上电源就能够工作的。
比如：光纤连接器，光纤适配器，光纤衰减器，光纤终结器，密集波分复用器（DWDM），粗波分复用器（CWDM），光纤耦合器，光开光，光纤准直器，光隔离器,平面波导光分路器（PLCS）等等。
2光有源器件2.1光有源器件简介光有源器件是光纤通信重要的核心器件之一，受到人们普遍的重视和关注。
目前光纤通信领域应用的光有源器件主要有光源(量子阱激光器(QWLD)，垂直腔面发射激光器(VCSEI.),量子点激光器(QDI,D)、多波长激光器等)，光探测器(光电子二极管(PD)、雪崩光电二极管(APD)等)，光调制器(妮酸锉(LiNb03)调制器等。
《光纤技术及应用》复习题第一章1、写出电场强度和磁场强度在两种介质界面所满足的边界条件方程。
（并会证明）2、TE波、TM波分别指的是什么？3、平面光波发生全反射的条件。
当入射角大于临界角时，入射光能量将全部反射4、古斯-哈恩斯位移指的是什么？其物理本质是什么？证明实际光的反射点离入射点有一段距离，称为古斯-哈恩斯位移。
（相隔约半个波长）实质：光的传播不能简单视为平面光波的行为，必须考虑光是以光束的形式传播，即时空间里的一条极细的光束也是由若干更加细的光线组成的5、写出光线方程，并证明在各向同性介质中光为直线传播。
对于均匀波导，n为常数，光线以直线形式传播第二章1、平板波导的结构，分类。
结构：一般由三层构成：折射率n1中间波导芯层，折射率n2下层介质为衬底，折射率n3上层为覆盖层；n1>n2 , n1>n3。
且一般情况下有n1>n2> n32、均匀平面光波在平板波导中存在的模式有：导模、衬底辐射模、波导辐射模（各有什么特点）。
（入射角与临界角之间的关系以及各种模式相对应的传播常数所满足的条件）P12。
P17-18图满足全反射的光线并不是都能形成导模，还必须满足一定的相位条件。
P13（导模的传输条件）3、在平板波导中TE0模为基模，因为TE0模的截止波长是所有导模中最长的。
P144、非均匀平面光波在平板波导中的模式有：泄露模、消失模5、平板波导中的简正模式具有：稳定性、有序性、叠加性、和正交性。
6、模式的完备性指的是?P24在平板波导中，导模和辐射模构成了一个正交、完备的简正模系，平板波导中的任意光场分布都可以看成这组正交模的线性组合。
7、波导间的模式耦合指的是？P31当两个波导相距很远时，各自均以其模式独立地传播，无相互影响；当两个波导相距很近时，由于包层中场尾部的重叠，将会发生两个波导间的能量交换，称之为波导间的模式耦合。
作业题：2-7、2-8第三章1、什么是光纤？光纤的结构，分类，并画出相应的折射率分布。
