水蒸气蒸馏装置及操作

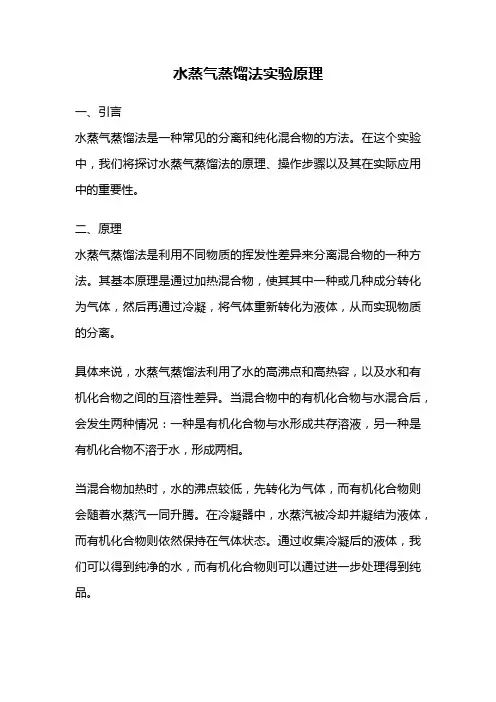

水蒸气蒸馏法实验原理一、引言水蒸气蒸馏法是一种常见的分离和纯化混合物的方法。

在这个实验中，我们将探讨水蒸气蒸馏法的原理、操作步骤以及其在实际应用中的重要性。

二、原理水蒸气蒸馏法是利用不同物质的挥发性差异来分离混合物的一种方法。

其基本原理是通过加热混合物，使其其中一种或几种成分转化为气体，然后再通过冷凝，将气体重新转化为液体，从而实现物质的分离。

具体来说，水蒸气蒸馏法利用了水的高沸点和高热容，以及水和有机化合物之间的互溶性差异。

当混合物中的有机化合物与水混合后，会发生两种情况：一种是有机化合物与水形成共存溶液，另一种是有机化合物不溶于水，形成两相。

当混合物加热时，水的沸点较低，先转化为气体，而有机化合物则会随着水蒸汽一同升腾。

在冷凝器中，水蒸汽被冷却并凝结为液体，而有机化合物则依然保持在气体状态。

通过收集冷凝后的液体，我们可以得到纯净的水，而有机化合物则可以通过进一步处理得到纯品。

三、实验步骤1. 准备实验装置：将混合物置于蒸馏烧瓶中，连接冷凝器并将其与水源相连。

2. 加热混合物：用热源加热蒸馏烧瓶，使混合物开始蒸发。

由于水的沸点较低，水蒸汽会首先产生。

3. 冷凝水蒸汽：在冷凝器中通过水的循环冷却，将水蒸汽冷凝为液体，收集冷凝后的液体。

4. 收集有机化合物：有机化合物则以气体的形式通过冷凝器，进入收集容器中。

四、应用与重要性水蒸气蒸馏法在实际应用中有着广泛的用途。

以下是一些常见的应用领域：1. 食品工业：水蒸气蒸馏法被广泛应用于酒类、果汁和香精等食品的制造过程中。

通过蒸馏，可以使产品中的杂质和不纯物质得到去除，提高产品的纯度和质量。

2. 医药工业：在制药过程中，水蒸气蒸馏法常用于从植物中提取药用成分。

通过蒸馏，可以分离出植物中具有药用价值的化合物，并用于制药工艺中。

3. 石油工业：水蒸气蒸馏法被广泛应用于原油的分馏过程中。

通过蒸馏，可以将原油中的不同组分按照其沸点的差异进行分离，得到不同的石油产品，如汽油、柴油、润滑油等。

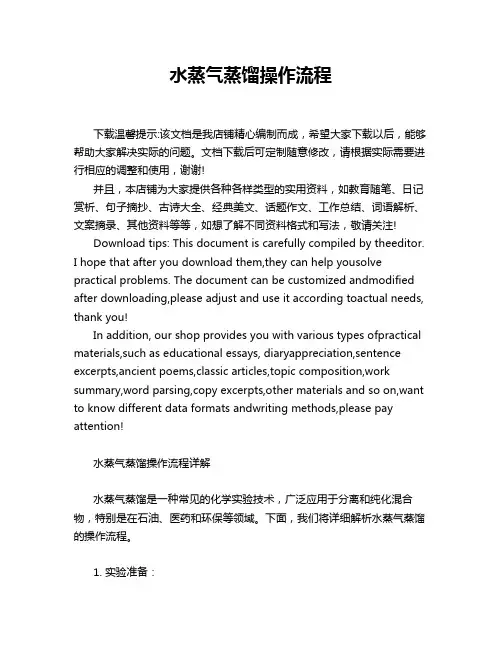

水蒸气蒸馏操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水蒸气蒸馏操作流程详解水蒸气蒸馏是一种常见的化学实验技术，广泛应用于分离和纯化混合物，特别是在石油、医药和环保等领域。

水蒸气蒸馏一、实验目的：1. 学习水蒸气蒸馏的原理及其应用。

2. 掌握水蒸气蒸馏的装置及其操作方法二、实验原理：1.当有机物与水一起共热时，整个系统的蒸汽压根据分压定律应为各组分蒸汽压之和。

р=р（H2O ）+рA 。

当P=P 大气，液体沸腾，混合物的沸点低于任何一个组分的沸点。

图是关于水(bp 100℃)和溴苯(bp 156℃)两个不互溶混合物以及两个化合物的混合蒸气压对温度关系图。

图中虚线表示混合物应在95℃左右沸腾，该温度的总蒸气压就等于大气压。

显然，混合物沸点温度低于水的沸点，而混合物中，水的沸点远低于溴苯，因此，要在l00℃或更低温度蒸馏化合物，水蒸气蒸馏是较为有效的方法。

伴随水蒸气蒸馏出的有机物和水的质量符合以下关系：m a /m (H2O)=M A ｘP a /18ｘp (H2O)ma ∝ Ma尽管溴苯在蒸馏时的蒸气压很小，但由于溴苯的相对分子质量远远大于水的相对分子质量，所以按质量计算，在水蒸气蒸馏中溴苯要比水多，溴苯在馏出液组分中占到62%。

鉴于通常有机化合物的相对分子质量比水大得多，所以即使有机化合物在100℃时蒸气压只有10mmHg (1.33kPa)，用水蒸气蒸馏亦能获得良好图 1 溴苯、水及溴苯-水混合物的蒸气压与温度的关系效果。

换句话说，即水蒸气蒸馏可以分离、提纯相对分子质量较高、蒸气压较低的化合物。

2.应用范围：①某些沸点高的有机物，在常压蒸馏虽可与副产品分离，但易将其破坏。

②混合物中含有大量树脂状杂质或不挥发杂质，采用蒸馏、萃取等方法都难于分离。

③从较多固体反应物中分离出被吸附的液体。

3.具备的条件（被提纯的物质）①不溶或难溶于水。

②共沸腾下与水不发生化学反应。

③在1000C左右时，必须具有一定的蒸汽压。

三、实验药品及仪器装置：圆底烧瓶、冷凝管、接受器、电热套、正辛醇水蒸气蒸馏装置由水蒸气发生器和简单蒸馏装置组成，图为常用水蒸气蒸馏装置。

图常用水蒸气蒸馏装置图中A为水蒸气发生器，常用金属制成（也可以用大短颈圆底烧瓶代替），旁边有水位显示玻璃管；B为安全管是一根长1m，直径5mm的玻璃管，将此管插入发生器底部，距底部距离约1cm，如果体系内压力增大，水会沿玻璃管上升，起调节体系内部压力的作用，如果系统发生堵塞，水会从玻璃管上口喷出，这时应停止蒸馏，检查蒸馏系统是否畅通，防止危险发生。

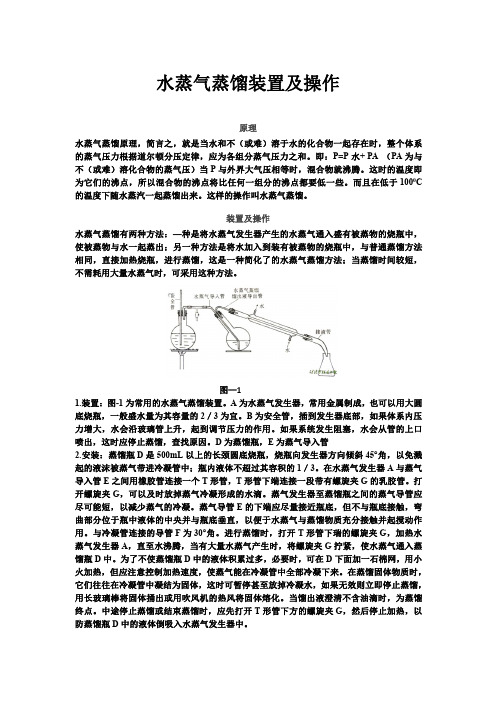

水蒸气蒸馏装置及操作原理水蒸气蒸馏原理，简言之，就是当水和不（或难）溶于水的化合物一起存在时，整个体系的蒸气压力根据道尔顿分压定律，应为各组分蒸气压力之和。

即：P=P水+PA（PA为与不（或难）溶化合物的蒸气压）当P与外界大气压相等时，混合物就沸腾。

这时的温度即为它们的沸点，所以混合物的沸点将比任何一组分的沸点都要低一些。

而且在低于1000C 的温度下随水蒸汽一起蒸馏出来。

这样的操作叫水蒸气蒸馏。

装置及操作水蒸气蒸馏有两种方法：—种是将水蒸气发生器产生的水蒸气通入盛有被蒸物的烧瓶中，使被蒸物与水一起蒸出；另一种方法是将水加入到装有被蒸物的烧瓶中，与普通蒸馏方法相同，直接加热烧瓶，进行蒸馏，这是一种简化了的水蒸气蒸馏方法；当蒸馏时间较短，不需耗用大量水蒸气时，可采用这种方法。

图—11.装置：图-1为常用的水蒸气蒸馏装置。

A为水蒸气发生器，常用金属制成，也可以用大圆底烧瓶，一般盛水量为其容量的2／3为宜。

B为安全管，插到发生器底部，如果体系内压力增大，水会沿玻璃管上升，起到调节压力的作用。

如果系统发生阻塞，水会从管的上口喷出，这时应停止蒸馏，查找原因。

D为蒸馏瓶，E为蒸气导入管2.安装：蒸馏瓶D是500mL以上的长颈圆底烧瓶，烧瓶向发生器方向倾斜45°角，以免溅起的液沫被蒸气带进冷凝管中；瓶内液体不超过其容积的1／3。

在水蒸气发生器A与蒸气导入管E之间用橡胶管连接一个T形管，T形管下端连接一段带有螺旋夹G的乳胶管。

打开螺旋夹G，可以及时放掉蒸气冷凝形成的水滴。

蒸气发生器至蒸馏瓶之间的蒸气导管应尽可能短，以减少蒸气的冷凝。

蒸气导管E的下端应尽量接近瓶底，但不与瓶底接触，弯曲部分位于瓶中液体的中央并与瓶底垂直，以便于水蒸气与蒸馏物质充分接触并起搅动作用。

与冷凝管连接的导管F为30°角。

进行蒸馏时，打开T形管下瑞的螺旋夹G，加热水蒸气发生器A，直至水沸腾，当有大量水蒸气产生时，将螺旋夹G拧紧，使水蒸气通入蒸馏瓶D中。

水蒸气的蒸馏实验报告水蒸气的蒸馏实验报告引言：水蒸气的蒸馏是一种常见的实验方法，通过加热水使其转化为水蒸气，然后再通过冷凝使其重新变为液体。

这种方法可以用于分离混合物中的不同组分，具有广泛的应用领域。

本实验旨在通过水蒸气的蒸馏过程，分离混合物中的两种液体组分，并观察其分离效果。

实验方法：1. 准备实验装置：将一烧杯放在热板上，热板上方安装一个冷凝管，并将冷凝管的一端插入烧杯内。

2. 准备混合物：取一定量的混合液体，其中含有两种不同的液体组分。

3. 开始蒸馏：将混合液体倒入烧杯中，打开热板，加热烧杯底部。

4. 观察冷凝：随着热板的加热，烧杯中的液体开始沸腾，产生水蒸气。

水蒸气通过冷凝管进入冷凝器中，再转化为液体。

5. 收集液体：将冷凝器中的液体收集起来，观察其性质和组成。

实验结果：经过蒸馏过程，我们成功地将混合液体中的两种组分分离出来。

在冷凝器中收集到的液体，与原混合液体的性质和组成有所不同。

通过对收集液体的观察和测试，我们得出以下结论：1. 分离效果：经过蒸馏，混合液体中的两种组分被有效地分离出来。

其中一种组分以液体形式被收集，而另一种组分则以气体形式释放到空气中。

2. 纯度提高：通过蒸馏，收集到的液体组分的纯度明显提高。

这是因为在蒸馏过程中，水蒸气会选择性地带走较易挥发的组分，从而使液体组分中的杂质得到去除。

3. 沸点差异：蒸馏的基本原理是利用混合物中不同组分的沸点差异来实现分离。

在本实验中，我们观察到混合液体中两种组分的沸点差异较大，这有助于蒸馏过程的顺利进行。

4. 实验条件：在实验过程中，我们控制了热板的加热温度和时间，以及冷凝管的冷却效果。

这些实验条件的控制对于蒸馏的成功分离起到了关键作用。

讨论与总结：水蒸气的蒸馏是一种简单而有效的分离方法。

通过本实验，我们得出了以下结论和认识：1. 蒸馏是基于沸点差异的分离方法。

混合物中不同组分的沸点差异越大，蒸馏分离的效果越好。

2. 蒸馏可以提高液体组分的纯度。

蒸馏操作、水蒸气蒸馏介绍【实验目的】1.了解蒸馏在分离和提纯液态有机化台物中的重要地位。

2.掌握常压蒸馏的基本操作方法和要领。

3.介绍水蒸气蒸馏的原理和操作方法。

【实验原理】蒸馏是将液体有机物加热到沸腾状态，使液体变成蒸汽，又将蒸汽冷凝为液体的过程。

通过蒸馏可除去不挥发性杂质，可分离沸点差大于30℃的液体混合物，还可以测定纯液体有机物的沸点及定性检验液体有机物的纯度。

【实验步骤】1.装样品：量取10mL待蒸馏的乙醇样品于25 mL梨形烧瓶中，通常装入液体的体积应为蒸馏瓶容积1/3-2/3，往烧瓶里投入1～2粒沸石防止液体暴沸，使沸腾保持平稳。

2.蒸馏装置的安装：按照“从下到上，从左到右”的原则，在铁架台上，依次放好垫板、电热包，固定好烧瓶的位置使梨形烧瓶中间半径最大部分与电热包表面相平。

把温度计插入蒸馏头中，注意温度计的位置，水银球的上沿应与蒸馏头支管口的下沿相平(如图所示)。

装上蒸馏头，在另一铁架台上，用铁夹夹住直形冷凝管的中部，调整铁架台与铁夹的位置，把蒸馏头的支管和直形冷凝管严密地连接起来。

再安装和用皮筋固定好接引管，出口放置小烧杯做为接受器。

3.接通冷凝水：装置安装完毕冷凝管中按照“下进上出”的原则通入自来水，冷凝水流量以出口有水小量流出即可，水流量不可较大以防胶管迸裂。

4.加热：加热前应再检查一遍装置，特别是烧瓶与蒸馏头、蒸馏头与冷凝管之间接合是否紧密，以防蒸汽泄漏。

电热包加热，通过垫板的层数调节加热速度，使从冷凝管流出液滴的速度为1～2滴/秒。

按照沸点范围收集接取温度范围为77～79℃的馏分，用预先洗净烘干的小烧杯接取所需温度范围的液体，当梨形烧瓶中仅残留少量液体时，应立即停止蒸馏，千万不要完全蒸干，蒸馏结束应立即移开垫板和电热包使装置冷却。

测量小烧杯中液体体积计算产率，将量完体积的产品和梨形烧瓶中的剩余有机物都倒入回收瓶中，千万不可随意倒入水池。

5.拆除蒸馏装置：蒸馏完毕，先应撤出热源，然后停止通水，最后拆除蒸馏装置（与安装顺序相反）。

水蒸气蒸馏实验报告
目录
1. 实验目的
1.1 设备原理
1.1.1 水蒸气蒸馏器
1.1.2 冷凝器
1.2 实验步骤
1.2.1 准备工作
1.2.2 操作步骤
1.3 实验结果分析
1.4 实验结论
1. 实验目的
本实验旨在通过水蒸气蒸馏实验，掌握水蒸气蒸馏的基本原理和操作技巧，以及了解蒸馏技术在化学实验中的应用。

1.1 设备原理
1.1.1 水蒸气蒸馏器
水蒸气蒸馏器是一种利用水蒸气对混合物进行蒸馏的设备，通过蒸馏来分离混合物中的成分。

1.1.2 冷凝器
冷凝器是一种用于将蒸汽冷凝为液体的装置，常用于实验中将蒸馏出的液体重新转化为液态。

1.2 实验步骤
1.2.1 准备工作
- 准备实验所需的材料和仪器，包括水蒸气蒸馏器、冷凝器等。

- 确保实验环境整洁，避免杂物干扰实验操作。

1.2.2 操作步骤
1. 将待蒸馏的混合物放入水蒸气蒸馏器中。

2. 加入适量的水，并将加热器加热，产生水蒸气。

3. 水蒸气通过混合物，带走其中易挥发的成分。

4. 蒸馏出的气体通过冷凝器，被冷却成液体。

5. 收集冷凝液，即得到蒸馏后的纯净物质。

1.3 实验结果分析
经过水蒸气蒸馏实验，可以观察到混合物在蒸馏过程中逐渐分离，得到不同组分的纯净液体。

可以通过观察收集的液体的性质和纯度来评价实验结果。

1.4 实验结论
水蒸气蒸馏是一种有效的分离技术，可以用于提取天然产物中的活性成分、纯化化学品等。

掌握水蒸气蒸馏的原理和操作方法对于化学实验是非常重要的。

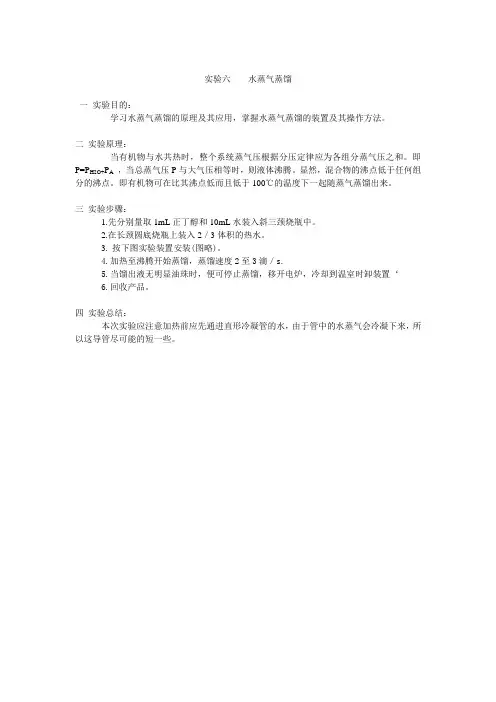

实验六水蒸气蒸馏
一实验目的：
学习水蒸气蒸馏的原理及其应用，掌握水蒸气蒸馏的装置及其操作方法。

二实验原理：
当有机物与水共热时，整个系统蒸气压根据分压定律应为各组分蒸气压之和。

即P=P H2O+P A，当总蒸气压P与大气压相等时，则液体沸腾。

显然，混合物的沸点低于任何组分的沸点。

即有机物可在比其沸点低而且低于100℃的温度下一起随蒸气蒸馏出来。

三实验步骤：
1.先分别量取1mL正丁醇和10mL水装入斜三颈烧瓶中。

2.在长颈圆底烧瓶上装入2／3体积的热水。

3. 按下图实验装置安装(图略)。

4.加热至沸腾开始蒸馏，蒸馏速度2至3滴／s.
5.当馏出液无明显油珠时，便可停止蒸馏，移开电炉，冷却到温室时卸装置‘
6.回收产品。

四实验总结：
本次实验应注意加热前应先通进直形冷凝管的水，由于管中的水蒸气会冷凝下来，所以这导管尽可能的短一些。

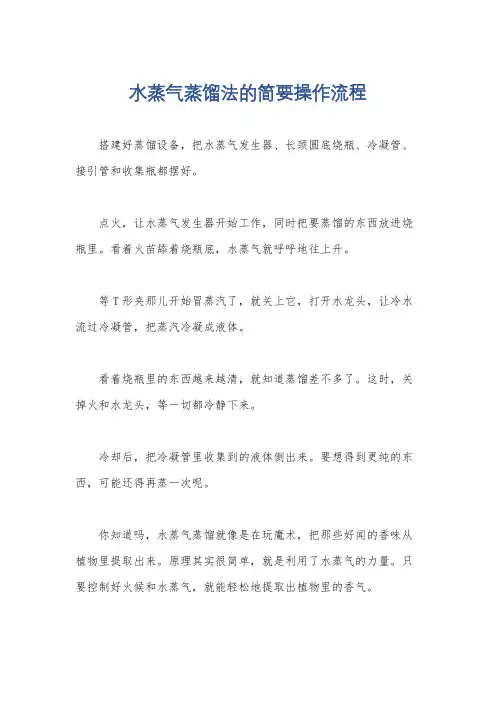

水蒸气蒸馏法的简要操作流程
搭建好蒸馏设备，把水蒸气发生器、长颈圆底烧瓶、冷凝管、接引管和收集瓶都摆好。

点火，让水蒸气发生器开始工作，同时把要蒸馏的东西放进烧瓶里。

看着火苗舔着烧瓶底，水蒸气就呼呼地往上升。

等T形夹那儿开始冒蒸汽了，就关上它，打开水龙头，让冷水流过冷凝管，把蒸汽冷凝成液体。

看着烧瓶里的东西越来越清，就知道蒸馏差不多了。

这时，关掉火和水龙头，等一切都冷静下来。

冷却后，把冷凝管里收集到的液体倒出来。

要想得到更纯的东西，可能还得再蒸一次呢。

你知道吗，水蒸气蒸馏就像是在玩魔术，把那些好闻的香味从植物里提取出来。

原理其实很简单，就是利用了水蒸气的力量。

只要控制好火候和水蒸气，就能轻松地提取出植物里的香气。

不过啊，这个方法也不是万能的。

有些植物里的成分太娇气，
受不了水蒸气蒸馏这么折腾，所以就不能用这种方法来提取。

所以，还得根据具体情况来选择合适的提取方法。
