深入浅出常用元器件系列——压敏电阻

压敏电阻工作原理 - 电子元器件压敏电阻有自己的敏感电压，当两端的电压等于或超出其敏感电压时，电阻就会从无穷大，快速减小，类似于短路，烧断电路前级保险丝。

达到爱护后级电路的目的。

对于电流小电压高的脉冲来说，由于它相当于短路，所以高脉冲就被他个旁路了，当高电压过去之后，他的阻值又恢复到无穷大，从而爱护了后级电路，不被高电压或高脉冲击坏。

压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到爱护作用。

压敏电阻在电路中，常用于电源过压爱护和稳压。

今日来自电子元件技术网论坛的网友就来给大家共享一下他在工作中使用压敏电阻的一些阅历与方法。

电路设计中需要了解的参数：1、压敏电压UN(U1mA)：通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压，这个电压就称为压敏电压UN。

压敏电压也常用符号U1mA表示。

压敏电压的误差范围一般是±10%。

在试验和实际使用中，通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。

2、最大持续工作电压UC：指压敏电阻能长期承受的最大沟通电压(有效值)Uac或最大直流电压Udc。

一般Uac≈0.64U1mA，Udc≈0.83U1mA3、最大箝位电压(限制电压)VC：最大箝位电压值是指给压敏电阻施加规定的8/20μs波冲击电流IX(A)时压敏电阻上呈现的电压。

4、漏电流Il：给压敏电阻施加最大直流电压Udc时流过的电流。

测量漏电流时，通常给压敏电阻加上Udc=0.83U1mA的电压(有时也用0.75U1mA)。

一般要求静态漏电流Il≤20μA(也有要求≤10μA的)。

在实际使用中，更关怀的不是静态漏电流值本身的大小，而是它的稳定性，即在冲击试验后或在高温条件下的变化率。

在冲击试验后或在高温条件下其变化率不超过一倍，即认为是稳定的方法及步骤1、压敏电压的计算：一般可用下式计算：U1mA=KUac 式中：K为与电源质量有关的系数，一般取K=(2～3),电源质量较好的城市可取小些，电源质量较差的农村(特殊是山区)可取大些。

压敏电阻的原理
压敏电阻（Pressure-sensitiveResistor）是一种特殊的电阻器，它的电阻值会随压力的大小而不断变化。

它以应变膜片为基础，应变膜片的电阻值会随压力的变化而产生变化，通过与电路中其他元件的结合，实现电路控制。

压敏电阻的原理及其用途详细说明如下：
一、压敏电阻的原理
压敏电阻是利用应变膜片的原理，在普通电阻器中加入应变膜片，由于外界压力的变化，会导致应变膜片的电阻值发生变化，从而达到电路的调节目的。

压敏电阻的基本工作原理是：外界压力的变化会使应变膜片的电阻值发生变化，这个变化会引起普通电阻器的电阻值也发生变化，从而使电路中其他元件产生变化，从而达到电路控制的目的。

二、压敏电阻的用途
压敏电阻的用途是控制电路，它可以用于控制感应设备的电压，用于计算机、音响、汽车等电子设备的自动调节，也可以用来作为动力控制器。

压敏电阻也可以用于智能装备，比如智能门禁系统、智能家居等，其中可以使用压敏电阻来检测外壳上的压力，根据压力的大小来执行相应的动作，达到控制电路的目的。

总之，压敏电阻是一种常用于控制电路的元件，其原理是利用应变膜片的变化来改变电阻值，从而控制电路中其他元件的工作。

压敏电阻具有广泛的用途，如控制感应设备的电压、计算机、音响、汽车
等电子设备的自动调节、智能装备，以及动力控制器等。

什么是压敏电阻,压敏电阻的作用1、什么是“压敏电阻”“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。

相应的英文名称叫“V oltage Dependent Resistor”简写为“VDR”。

压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。

现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。

所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。

在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。

压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。

2、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。

利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

3、应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。

根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。

3.1保护用压敏电阻（1）区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。

（2）根据施加在压敏电阻上的连续工作电压的不同，可将跨电源线用压敏电阻器可区分为交流用或直流用两种类型，压敏电阻在这两种电压应力下的老化特性表现不同。

（3）根据压敏电阻承受的异常过电压特性的不同，可将压敏电阻区分为浪涌抑制型，高功率型和高能型这三种类型。

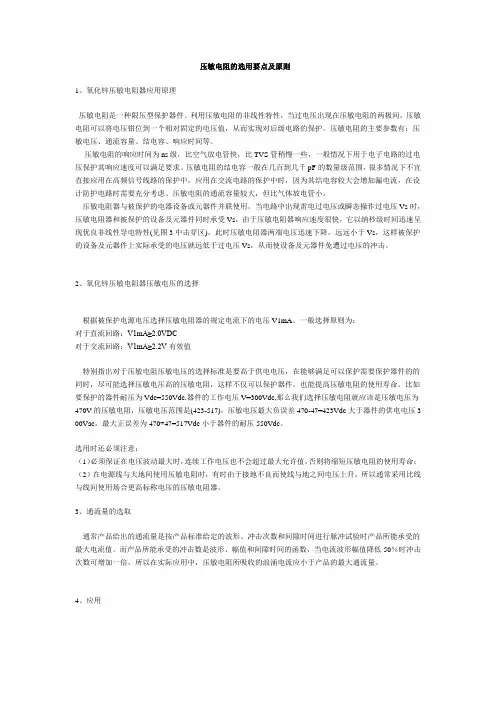

压敏电阻的选用要点及原则1、氧化锌压敏电阻器应用原理压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

压敏电阻的结电容一般在几百到几千pF的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。

压敏电阻的通流容量较大，但比气体放电管小。

压敏电阻器与被保护的电器设备或元器件并联使用。

当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈现优良非线性导电特性(见图3中击穿区)，此时压敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。

2、氧化锌压敏电阻器压敏电压的选择根据被保护电源电压选择压敏电阻器的规定电流下的电压V1mA。

一般选择原则为：对于直流回路：V1mA≥2.0VDC对于交流回路：V1mA≥2.2V有效值特别指出对于压敏电阻压敏电压的选择标准是要高于供电电压，在能够满足可以保护需要保护器件的的同时，尽可能选择压敏电压高的压敏电阻，这样不仅可以保护器件，也能提高压敏电阻的使用寿命。

比如要保护的器件耐压为Vdc=550Vdc,器件的工作电压V=300Vdc,那么我们选择压敏电阻就应该是压敏电压为470V的压敏电阻，压敏电压范围是(423-517)，压敏电压最大负误差470-47=423Vdc大于器件的供电电压3 00Vac，最大正误差为470+47=517Vdc小于器件的耐压550Vdc。
