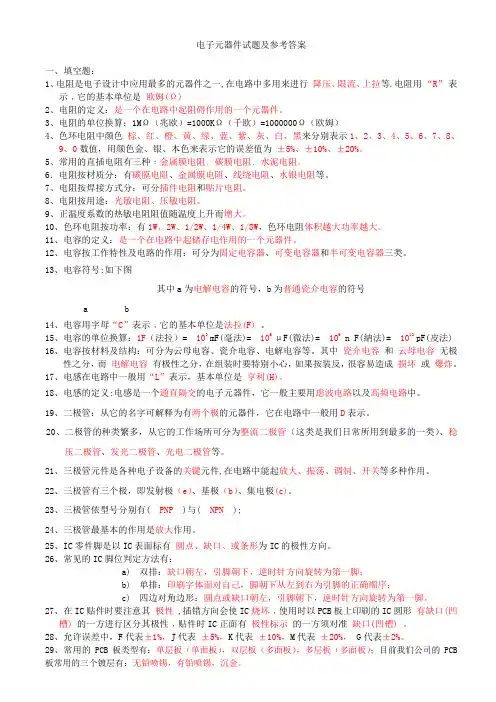

电子元器件试题及参考答案
一、填空题：
1、电阻是电子设计中应用最多的元器件之一,在电路中多用来进行 降压、限流、上拉等.电阻用 “R ” 表
示﹐它的基本单位是 欧姆(Ω)
2、电阻的定义：是一个在电路中起阻碍作用的一个元器件。
3、电阻的单位换算：1M Ω（兆欧）=1000K Ω（千欧）=1000000Ω（欧姆）
4、色环电阻中颜色 棕、红、橙、黄、绿、蓝、紫、灰、白、黑来分别表示1、2、3、4、
5、
6、
7、
8、
9、0数值，用颜色金、银、本色来表示它的误差值为 ±5%、±10%、±20%。
5、常用的直插电阻有三种﹕金属膜电阻﹑碳膜电阻﹑水泥电阻。
6．电阻按材质分：有碳膜电阻、金属膜电阻、线绕电阻、水银电阻等。
7、电阻按焊接方式分：可分插件电阻和贴片电阻。
8、电阻按用途：光敏电阻、压敏电阻。
9、正温度系数的热敏电阻阻值随温度上升而增大。
10、色环电阻按功率：有1W 、2W 、1/2W 、1/4W 、1/8W ，色环电阻体积越大功率越大。
11、电容的定义：是一个在电路中起储存电作用的一个元器件。
12、电容按工作特性及电路的作用：可分为固定电容器、可变电容器和半可变电容器三类。
13、电容符号:如下图
其中a 为电解电容的符号，b 为普通瓷介电容的符号
a b 14、电容用字母“C ”表示﹐它的基本单位是法拉(F) 。
15、电容的单位换算：1F （法拉）= 103 mF(毫法)= 106 μF(微法)= 109 n F(納法)= 1012 pF(皮法)
16、电容按材料及结构：可分为云母电容、瓷介电容、电解电容等。其中 瓷介电容 和 云母电容 无极
性之分，而 电解电容 有极性之分，在组装时要特别小心，如果按装反，很容易造成 损坏 或 爆炸。
17、电感在电路中一般用“L ”表示，基本单位是 亨利(H)。
18、电感的定义:电感是一个通直隔交的电子元器件，它一般主要用虑波电路以及高频电路中。
19、二极管：从它的名字可解释为有两个极的元器件，它在电路中一般用D 表示。
20、二极管的种类繁多，从它的工作场所可分为整流二极管（这类是我们日常所用到最多的一类）、稳
压二极管、发光二极管、光电二极管等。
21、三极管元件是各种电子设备的关键元件,在电路中能起放大、振荡、调制、开关等多种作用。
22、三极管有三个极，即发射极（e ）、基极（b ）、集电极(c)。
23、三极管依型号分别有( PNP )与( NPN );
24、三极管最基本的作用是放大作用。
25、IC 零件脚是以IC 表面标有 圆点、缺口、或条形为IC 的极性方向。
26、常见的IC 脚位判定方法有：
a) 双排：缺口朝左，引脚朝下，逆时针方向旋转为第一脚；
b) 单排：印刷字体面对自己，脚朝下从左到右为引脚的正确顺序；
c) 四边对角边形：圆点或缺口朝左，引脚朝下，逆时针方向旋转为第一脚。
27、在IC 贴件时要注意其 极性 ,插错方向会使IC 烧坏﹐使用时以PCB 板上印刷的IC 圆形 有缺口(凹
槽) 的一方进行区分其极性﹐贴件时IC 正面有 极性标示 的一方须对准 缺口(凹槽) 。
C?
ELECTRO1C?CAP
28、允许误差中，F代表±1%，J代表±5%，K代表±10%，M代表±20%，G代表±2%。
29、常用的PCB板类型有：单层板（单面板），双层板（多面板），多层板（多面板）；目前我们公司的PCB 板常用的三个镀层有：无铅喷锡，有铅喷锡，沉金。
二、选择题：
1、以下哪一项为电解电容符号（B ）
A B、C、D、
2、以下哪一项为电容的作用（B ）
A、阻碍电流的作用
B、隔直通交
C、单向导电性
D、电流放大
3、以下哪一项为二极管的特性（ C ）
A、阻碍电流的作用
B、隔直通交
C、单向导电性
D、电流放大
4、以下哪一项为三极管的特性（D）
A、阻碍电流的作用
B、隔直通交
C、单向导电性
D、电流放大
5、1法拉等于（D）皮法
A、103
B、106
C、109
D、1012
6、一个电阻上标有106的字样是（ D ）欧姆
A、104
B、105
C、106
D、107
7、三极管有三个极性，其中b代表（B）
A、发射极
B、基极
C、集电极
D、阳极
8、电感的单位是（A）
A、H
B、D
C、R
D、C
9、下列不是电感器的组成部分的是（D ）
A、骨架
B、线圈
C、磁心
D、电感量
10、下图所示的二极管，描述正确的是( B )图
A、黑色端代表正极
B、黑色端代表负极
C、以上描述都不对
11、4环色环电阻第四环颜色是银色，对应的误差多少( B )
A.5%
B.10%
C.15%
12、电阻按照封装来分可为( A )
A.贴片电阻，插件电阻
B.水泥电阻，功率电阻
C.色环电阻，标码电阻
三、判断题：
1、色环电阻体积越大功率越大（√）
2、三极管有三个极，发射极c、基极b、集电极e（X）
3、二极管的一个重要作用就是单向导通性（X）
4、三极管只有PNP一种（X）
5、检测变压器的绝缘性能时：阻值为无穷大是正常现象（√）
6、钽电容、电解电容有一杠的都是正极（X）
7、瓷片电容，压敏电阻是没有极性方向的（√）
8、五色环电阻或电容，是非精密的（X）
9、胆电容，在PCB上的极性标识，和二极管的标识相反（√）
