600MW锅炉概述

螺旋管屏上升过程中，将绕过前后墙各三层的煤粉燃 烧器和各一层的燃烬风喷口形成喷口管屏。
冷灰斗结构
过渡段水冷壁管屏
从倾斜布置的水冷壁转换到垂直上升的水冷壁就需要过渡 结构，即过渡段水冷壁。
螺旋水冷壁出口管几乎每间隔1根管子直接上升成为垂 直水冷壁，另1根抽出到炉外，进入螺旋水冷壁出口集 箱，再由连接管从螺旋水冷壁出口集箱引入到垂直水冷 壁进口集箱，由垂直水冷壁进口集箱拉出两倍进入垂直
前墙和两侧墙垂直管屏上升并与位于顶棚上方的出口 集箱相连接，后墙垂直管屏上升与标高52.061m的 φ273×60后水吊挂管入口集箱相接，此集箱引出95 根φ76×12.5 MWT的吊挂管至标高68.8m的吊挂管出 口集箱。
在运行过程中为监控水冷壁的壁温，在螺旋水 冷壁管出口装设了73个壁温测点，在前、侧墙 垂直管屏和后水吊挂管出口共装设了87个壁温 测点。
零膨胀点的设置
锅炉本体采用全悬吊结构，使锅炉本体的每个部分能 够比较充分的热膨胀，大大地减少了由于热膨胀受阻 而产生的热应力。锅炉的自然热膨胀中心除了与锅炉 的几何尺寸有关之外，还与温度的分布有关。而锅炉 在启动低负荷、满负荷和停炉工况下温度的分布是不 一样的。因此，锅炉的自然热膨胀中心是随着工况的 变化而变化的。为了进行比较精确的热膨胀位移计算， 以便进行系统的应力分析和密封设计，需要有一个在 各种工况下都保持不变的膨胀中心，作为热膨胀位移 计算的零点。这个膨胀中心就是所谓的人为的膨胀中 心，通过一定的结构措施就能实现它。
锅炉上炉膛的垂直水冷壁布置了10层水平刚性 梁
尾部烟道包墙和竖井烟道共设置12层水平刚性 梁，上5层与上炉膛垂直水冷壁水平刚性梁标 高相同
水平刚性梁的层间布置有校平装置，此外，在 与水平烟道连接的后水两侧和后烟道前包墙的 两侧都设置了垂直刚性梁。

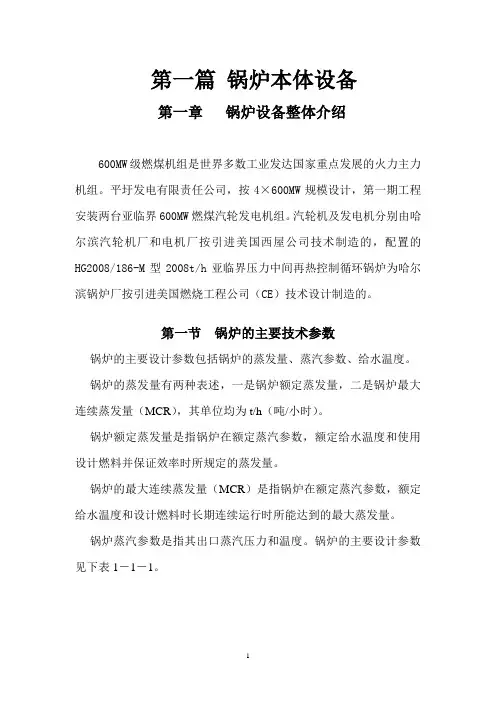

第一篇锅炉本体设备第一章锅炉设备整体介绍600MW级燃煤机组是世界多数工业发达国家重点发展的火力主力机组。

平圩发电有限责任公司，按4×600MW规模设计，第一期工程安装两台亚临界600MW燃煤汽轮发电机组。

汽轮机及发电机分别由哈尔滨汽轮机厂和电机厂按引进美国西屋公司技术制造的，配置的HG2008/186-M型2008t/h亚临界压力中间再热控制循环锅炉为哈尔滨锅炉厂按引进美国燃烧工程公司（CE）技术设计制造的。

第一节锅炉的主要技术参数锅炉的主要设计参数包括锅炉的蒸发量、蒸汽参数、给水温度。

锅炉的蒸发量有两种表述，一是锅炉额定蒸发量，二是锅炉最大连续蒸发量（MCR），其单位均为t/h（吨/小时）。

锅炉额定蒸发量是指锅炉在额定蒸汽参数，额定给水温度和使用设计燃料并保证效率时所规定的蒸发量。

锅炉的最大连续蒸发量（MCR）是指锅炉在额定蒸汽参数，额定给水温度和设计燃料时长期连续运行时所能达到的最大蒸发量。

锅炉蒸汽参数是指其出口蒸汽压力和温度。

锅炉的主要设计参数见下表1－1－1。

表1—1－1第二节锅炉的总体布置及其结构特点一、锅炉总体简介:锅炉本体采用单炉膛Π型半露天岛式布置，一次中间再热；制粉系统为正压直吹式，采用RP-1003型中速磨煤机6台；四角布置切圆燃烧方式，摆动式直流燃烧器；固态机械除渣。

图1－2－1 平圩电厂2008t/h锅炉整体布置简图锅炉本体布置简图如图1－2－1,炉膛深度为16432mm、宽度为18542mm，汽包中心线标高73304mm，锅炉大板梁底层标高80520mm,冷灰斗标高10860mm,倾角55°；前墙至折焰角的距离为13080mm, 折焰角55°。

锅炉构架为全钢结构，它们分别由立柱、梁、水平支撑、垂直支撑等构件通过高强度螺栓连接而成（个别次要构件也有焊接）。

锅炉本体各受热面通过吊杆悬挂于炉顶的大板梁上，各受热面整体向下膨胀。

炉膛两侧墙和前后墙的垂直中在线布置有四处膨胀中心点（一个横截面上）人为控制锅炉本体受热面的膨胀，尾部竖井后墙也有此装置。

单位 t/h MPa(g) ℃ t/h MPa(g) MPa(g) ℃ ℃ ℃ ℃ ℃ MPa(g) MPa(g) MPa(g) %
B-MCR (VWO) 2028 17.4 541 1717.3 3.972 3.782 331 541 281 189 188 19.65 20.17 5.17 91.73
0.3% 91.73% 85.3 kW/m3 190.5 kW/m3 4.891MW/m2 2.832MW/m2 345 ℃ 371 ℃ 1.24 1.25 413 ℃ 1027℃ 124 ℃ 119 ℃ 27/24℃
空气预热器入口空气温度（一次风/二次风）
3．设计条件及燃料 (1)设计依据 燃用煤种：无烟煤
第 1-9 页 共 13 页
锅炉说明书
第一章 锅炉总体概述
50-G12400-0
水冷壁下集箱标高 炉膛宽度
8000 mm 32100 mm
图 1-1 炉顶密封结构图 为了使锅炉运行时能按预定的三向膨胀位移运动，本锅炉设有膨胀中心， 其位置是左右方向处于锅炉对称中心上，前后位置为后水冷壁中心线向前 2062.5mm 处，其轴线与顶护板下沿交合处即为膨胀中心，标高为 68650 mm。锅 炉膨胀系统 （膨胀中心） 是通过整个吊杆和刚性梁系统以及止晃装置等结构设计
9) 过热器、再热器、省煤器的实际汽、水侧压降数值不超过设计值 以上各项保证值的考核条件，详见锅炉合同。 二、锅炉总体布置 锅炉总体布置见 G12400-0 锅炉总图。本锅炉采用美国 B&W 公司 RBC 自然循环“W”火焰燃煤锅炉的标准布置。采用自然循环、一次再热、单 炉膛、 “W”火焰燃烧方式，平衡通风、固态排渣、半露天布置的全钢架结 构燃煤锅炉形式。尾部分烟道竖直平行布置。炉膛由膜式水冷壁构成，炉 膛上部布置屏式过热器，炉膛折焰角上方有二级高温过热器。在水平烟道 处布置了垂直再热器。尾部竖井由隔墙分隔成前后两个烟道，前部布置水 平再热器，后部布置一级过热器和省煤器。在分烟道底部设置了烟气调节 挡板装置， 用来分流烟气量， 以保持控制负荷范围内的再热蒸汽出口温度。 烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转 式空气预热器。 锅炉主要尺寸： 锅炉深度 锅炉宽度 锅炉顶梁标高 锅筒中心线标高 顶棚管标高 47100 mm 61000 mm 74900mm 67230 mm 62650 mm

h'' gr
hgs
B Qar,
G
net gl
（
无
再热）
h'' gr
hgs
B Qar,
G
－ net gl
Gzr
G
(h"zr
h'zr
)（
有
再
热
）
煤水比、给水温度、过量空气系数、火焰中心位置、受热面 粘污
37
➢ 调节特点 调节煤水比为主调节手段；辅以喷水减温 2. 再热汽温 三、过热器运行问题（略）
本机组采用螺旋管圈型水冷壁
30
螺旋管圈型水冷壁关键参数： ➢ 管子根数
N Lsin
t
式中： N — 并列管子根数； L — 炉膛周界 α— 螺旋管上升角； T — 水冷壁管子节距
31
32
螺旋管圈型水冷壁关键参数： ➢ 上升角度 ➢盘旋圈数 1.5~2.5圈
33
§2 过热器及再热器
一、系统及总体特点 过热器系统
去中压缸 去高压缸
⑾
⑩
⑨
②
①
⑤
⑥
⑧
③
④
来自高压加热器
⑦
来自高压缸
①汽水分离器 ②顶棚过热器 ③包墙过热器 ④低温过热器 ⑤屏式过热器
⑥末级过热器 ⑦低温再热器 ⑧高温再热器 ⑨过热器一级减温器
⑩过热器二级减温器 ⑾再热器减温器
34
分5级： 1. 顶棚过热器 2. 包墙过热器 3. 低温过热器 4. 屏式过热器 5. 高温过热器
2. 水冷壁中工质流动特点
受热不均对流动影响 水动力多值性 有脉动现象 给水泵压头大；
6
3. 传热过程特点
