轮辋类型和表示方法

轮辋轮辋（wheel rim ）俗称轮圈，是在车轮上周边安装和支撑轮胎的部件，与轮辐组成车轮。

轮辋和轮辐可以是整体式的、永久连接式的或可拆卸式的。

中文名轮辋外文名wheel rim拼音lún wǎng俗称轮圈解释车轮周边安装轮胎的部件国家标准GB/T3487-2005目录1. 1轮辋的类型2. ▪深槽轮辋3. ▪平底轮辋4. ▪对开式轮辋5. 2轮辋规格的表示方法轮辋的类型轮辋的常见形式主要有两种：深槽轮辋和平底轮辋；此外还有对开式轮辋、半深槽轮辋、深槽宽轮辋、平底宽轮辋以及全斜底轮辋等。

深槽轮辋如图2所示，这种轮辋是整体的，其断面中部为一深凹槽。

主要用于轿车及轻型越野汽车。

它有带肩的凸缘，用以安放外胎的胎圈，其肩部通常略向中间倾斜，其倾斜角一般是4~6度，倾斜部分的最大直径即称为轮胎胎圈与轮辋的着合直径。

断面的中部制成深凹槽，以便于外胎的拆装。

深槽轮辆的结构简单、刚度大、质量较小，对于小尺寸弹性较大的轮胎最适宜。

但是尺寸较大又较硬的轮胎，则很难装进这样的整体轮辋内。

图2深槽轮辋平底轮辋这种轮辋的结构形式很多，图3所示是我国货车常用的一种形式。

挡圈1是整体的，而用一个开口弹性锁圈2来防止挡圈脱出。

在安装轮胎时，先将轮胎套在轮辋上，而后套上挡圈，并将它向内推，直至越过轮辋上的环形槽，再将开口的弹性锁圈嵌人环形槽中。

东风EQ1090E型和解放CA1091型汽车车轮，均采用这种形式的轮辋。

图3平底轮辋对开式轮辋这种轮辋由内外两部分组成，图4所示，其内、外轮辆的宽度可以相等，也可以不等，两者用螺栓联成一体。

拆装轮胎时，拆卸螺母即可。

图4所示挡圈3是可拆的。

有的无挡圈，而由与内轮辋制成一体的轮缘代替挡圈的作用，内轮辋与辐板焊接在一起。

东风EQ2080和延安SXZ15O型汽车车轮，即采用这种形式的轮辋。

图4对开式轮辋由于轮辋是轮胎的装配和固定基础，当轮胎装人不同轮辋时，其变形位置与大小也发生变化。

编辑教你学汽车知识轮胎规格参数解释2010年08月31日01:00 来源：Che168类型：转载编辑：李洋[汽车之家用车技巧]轮胎规格，是轮胎几何参数与物理性能的标志数据。

形象的说，就是车子所穿的四只鞋子的大小，鞋底的设计如何，是适合慢跑还是快跑。

不同规格的轮胎对于整车的性能表现以及舒适性都会产生影响，下面我们一起看下。

轮胎规格表示含义国际标准的轮胎规格，一般由六部分组成，“轮胎宽度（mm）+轮胎断面的扁平比（%）+轮胎类型代号+轮辋直径（英寸）+负荷指数+许用车速代号”。

轮胎宽度、轮辋直径及扁平比如上图所示，其中扁平比为胎厚与胎宽的百分比。

轮胎宽度，是影响整车油耗表现的一个因素。

轮胎的越宽，与地的接触面积越大，相应的就增加了轮胎与地面的摩擦力，车辆的动能转化为摩擦热能而损失的能量会增加，如若行驶相同距离时宽胎就更容易耗油。

不过事物都有它的两面性，虽然油耗增加，但宽胎的抓地力要更强，进而也将获得更好的车身稳定性。

扁平比，是影响车辆对路面的反应灵敏度的主要因素。

扁平比越低的车辆，胎壁越薄，且轮胎承受的压力亦越大，其对路面的反应非常灵敏，从而能够迅速把路面的信号传递给驾驶者，更便于操控，多见于一些以性能操控见长的车型。

扁平比越高，胎壁越厚，虽然拥有充裕的缓冲厚度，但对路面的感觉较差，特别是转弯时会相对更为拖沓，多见于一些以舒适性见长的车型。

还有就是越野车的扁平比一般较高，主要是为了适应环境恶劣的路况。

轮胎类型代号，常见的表示有“X”高压胎，“R”、“Z”子午胎，“一”低压胎。

市场上的轿车一般采用子午线轮胎，且目前已经实现了子午线轮胎无内胎，俗称“原子胎”。

这种轮胎在高速行驶中不易聚热，当轮胎受到钉子或尖锐物穿破后，漏气缓慢，可继续行驶一段距离。

另外，原子胎还有简化生产工艺，减轻重量，节约原料等好处。

负荷指数是把一条轮胎所能承受的最大负荷以代号的形式表示，来表征轮胎承受负荷的能力，数值越大，轮胎所能承受的负荷也越大。

（1）标准轮辋——在各种使用条件下，与轮胎具有最佳配用性能，充分发挥轮胎性质的轮辋（2）允许轮辋——在标准轮辋以外，允许与轮胎配合使用的轮辋。

轮辋类型按断面形状分：a.深槽式轮辋——代号DC，小客车用这种或深槽宽轮辋b.深槽宽轮辋——代号WDC c.平底式轮辋——代号FB，用于载重汽车，装卸方便平底宽轮辋——代号WFB d.半深槽轮辋——代号SDC，用于载重汽车，装卸方便e.全斜底轮辋——代号TB，重型矿山车辆用F.对开式轮辋代号DT 轮辋规格表示法用轮辋底座断面宽度W，轮辋名义直径D和轮缘代号，E、G、H等表示。

例：解放车用×20 轮辋名义直径轮辋结构型式代号轮缘代号轮辋对轮胎使用寿命的影响：轮辋是轮胎的固定基础，轮辋的型式和尺寸是轮胎与气门咀选型和设计的重要技术依据，也是影响轮胎使用寿命的一个重要因素。

（1）一定规格的轮胎只有装用于其标准轮辋上，才能发挥出轮胎的最佳效果。

例如：（7英寸）轮辋轮胎便不可以装在轮辋上使用。

（2）汽车目前朝向高速高载荷方向发展，为了满足这种条件下，汽车行驶操纵的稳定性及抵抗高速下拐弯的离心力，汽车轮胎所用轮辋正逐渐加宽。

轮胎宽度的增加，使得设计轮胎的C/B值增大，这不仅较大程度地提高了轮胎的耐磨性能和行驶平稳性，而且还将减小轮胎对地面的单位压力，从而减小了轮胎的滚动阻力。

例如：轮胎由6英寸加宽至7英寸。

由英寸加宽至英寸，由英寸加至英寸。

（3）轮胎与轮辋紧密配合可克服轮胎与地面的磨擦阻力，防止滑动，使汽车自如。

因此在轮胎的使用中，不能选用变形、锈蚀、失圆、裂纹、漏焊烧穿、焊缝不平或疏松，起刺锐边的轮辋。

轮胎规格表示方法大全百纳网收集整理2008年10月23日访问次数1039轮胎的规格表示方法轮胎规格标记方法有传统沿用和国际标准两种，传统方法是以减号相连的两组数字来标记轮胎，第一组数字表明断面宽度，第二组表示轮辋直径。

如果是子午线轮胎胎侧，连接两组数字的“-”通常以R字母代替。

由于这种原始标记方法起源于美国，故两组数字均采用英制单位表示，如9.00-20, 11.00R22.5, 13.6-38, 23.5-25等均为英寸。

此外，有些国家采用公制或公制－英制混合标记，如260－508两组数字均为毫米(mm)，185R15前组数字为毫米(mm)，后者为英寸等。

由于轮胎断面轮廓不断演变和发展，原来的传统标记法已经不能适应新的要求，所以国际标准以轮胎断面宽度(mm)、轮胎扁平率(%)、轮胎结构代号(如R代表子午线轮胎)和轮辋直径代号(in)四项表示。

轮胎规格表示一般仍沿用传统的标记方法，用外胎主要技术参数表示。

(1) 斜交轮胎通常用以减号相连的两组数字来标记轮胎，第一组数字表明断面宽度，第二组表示轮辋直径。

由于这种原始标记方法起源于美国，故两组数字均采用英制单位表示，如9.00-20, 11.00R22.5, 13.6-38, 23.5-25等均为英寸。

此外，有些国家采用公制或公制－英制混合标记，如260－508两组数字均为毫米(mm)，185R15前组数字为毫米(mm)，后者为英寸等。

这种规格表示方法应用较广，一般汽车轮胎、农业机械轮胎、工程机械轮胎均用此种规格标记。

除此之外还有以下几种表示形式：采用“×”连接轮胎外直径和轮胎断面宽度两组数字，即D×S，单位用英制，如畜力车轮胎32×6、28×6；超高压航空轮胎18×4.4、39×13、56×16等规格。

也有采用“×”和“－”混合组成三组数字的形式，第一组数字表示轮胎外直径，第二组数字表示轮胎断面宽度，第三组数字表示轮辋直径，及D×Sf－d，例如航空轮胎用公制毫米表示的如545×175－254；用英制代号的如24×7.7－10；公制和英制混合表示的如360×135－6、380×150－4等。

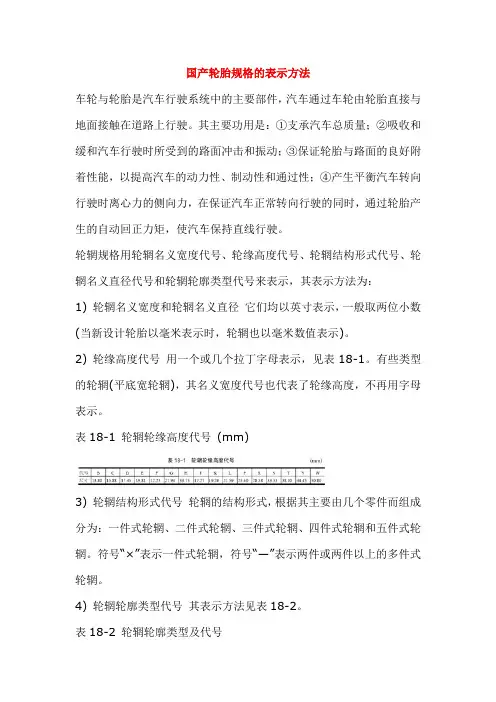

国产轮胎规格的表示方法
车轮与轮胎是汽车行驶系统中的主要部件，汽车通过车轮由轮胎直接与地面接触在道路上行驶。

其主要功用是：①支承汽车总质量；②吸收和缓和汽车行驶时所受到的路面冲击和振动；③保证轮胎与路面的良好附着性能，以提高汽车的动力性、制动性和通过性；④产生平衡汽车转向行驶时离心力的侧向力，在保证汽车正常转向行驶的同时，通过轮胎产生的自动回正力矩，使汽车保持直线行驶。

轮辋规格用轮辋名义宽度代号、轮缘高度代号、轮辋结构形式代号、
轮辋名义直径代号和轮辋轮廓类型代号来表示，其表示方法为：
1) 轮辋名义宽度和轮辋名义直径它们均以英寸表示，一般取两位小数(当新设计轮胎以毫米表示时，轮辋也以毫米数值表示)。

2) 轮缘高度代号用一个或几个拉丁字母表示，见表18-1。

有些类型的轮辋(平底宽轮辋)，其名义宽度代号也代表了轮缘高度，不再用字母表示。

表18-1 轮辋轮缘高度代号(mm)
3) 轮辋结构形式代号轮辋的结构形式，根据其主要由几个零件而组成分为：一件式轮辋、二件式轮辋、三件式轮辋、四件式轮辋和五件式轮辋。

符号“×”表示一件式轮辋，符号“—”表示两件或两件以上的多件式轮辋。

4) 轮辋轮廓类型代号其表示方法见表18-2。

表18-2 轮辋轮廓类型及代号
新设计的轮辋表示方法：
轿车：10×3.50C、15×6JJ；轻型载货汽车：15×5.5JJ、16．5×6.00、15—5.50F(SDC)；中、重型载货汽车：20—7.5、22—8.00V、22.5×8.25。
