最新YRH600红外热像仪说明书及参数详情精编版

YRH650的官网说明书
1、打开红外热像仪箱，从中取出红外热像仪。

2、按电源开关键约2秒钟，会听到“嗡”的警报声，说明正在开机。

注意：为了得到良好的图像和准确的温度，热像仪需要足够的时间加热。

这个时间随着环境温度而变化。

如果测温精度对你的应用很重要的话，开机后需要等待10分钟。

3、找到菜单，主菜单是热像仪菜单的主要界面，它包含6项：测量、辐射率、图像、调色板、温度量程、设置。

4、大家可以根据菜单包含的内容去调整被检测物体的温度、辐射率等。

热像仪具有拍照与录像功能。

热像仪能存储数千张图片，每张图片的分辨率为1280x960.格式为jpg，包含红外数据、可见光数据。

热像仪录像采用MPEG4编码，可以录制数小时，格式为mp4.
注意：
图像和视频存储在SD卡内，上位机软件能方便读出图片并进行二次分析。

保存图片：
1、主界面下，按扳机键冻结图像。

2、按“确定”保存图片，按“返回”不保存返回到主界面。

录像：
热像仪能够进行MPEG4录像。

1、主界面下，长按扳机两秒，开始有声视频录像。

2、插入带麦克的耳机，声音也能被记录。

3、再次按扳机键或者按“停止”键，停止视频录制，存储视频文件。

按“取消”键，停止录制视频，不存储视频文件。

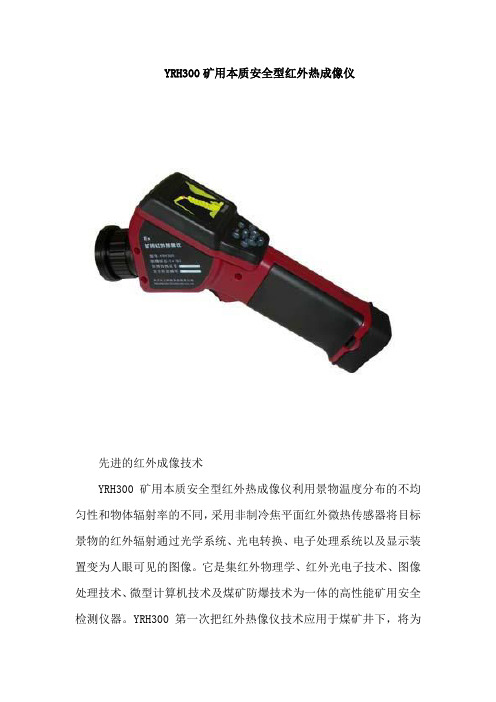

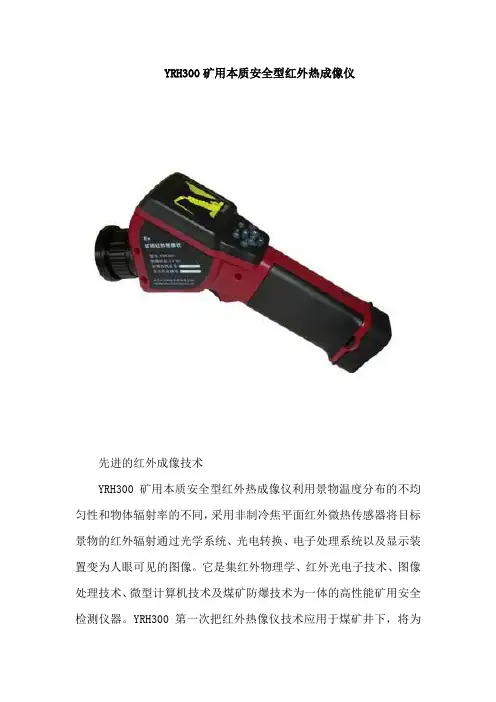

YRH300矿用本质安全型红外热成像仪先进的红外成像技术YRH300矿用本质安全型红外热成像仪利用景物温度分布的不均匀性和物体辐射率的不同，采用非制冷焦平面红外微热传感器将目标景物的红外辐射通过光学系统、光电转换、电子处理系统以及显示装置变为人眼可见的图像。

它是集红外物理学、红外光电子技术、图像处理技术、微型计算机技术及煤矿防爆技术为一体的高性能矿用安全检测仪器。

YRH300第一次把红外热像仪技术应用于煤矿井下，将为我国煤矿的安全生产起到十分重要的作用。

卓越性能YRH300采用先进的非制冷焦平面红外微热探测器与大规模集成电路，高效的实用软件，拥有多项国内和国际专利技术的外观和软硬件设计，现代化生产线和一流的检测技术保证了YRH300可靠的性能和品质。

安全防爆YRH300从配件到整机都严格按照国家煤矿井下防爆与安全生产要求设计和生产，适应于含有瓦斯或煤尘爆炸危险的煤矿井下环境。

YRH300取得了煤炭工业上海电气防爆检验站颁发的防爆合格证书（证书号：2074211）和安标国家矿用产品安全标志中心颁发的煤矿安全标志证书（证书号：MFA080006）。

快速高效YRH300红外热像仪能够快速地大面积扫描煤矿井下区域，它能把人的肉眼无法察觉的微小隐患转化为可以识别的热图信号，并显示在屏幕上；它能够在设备运行时检查设备可能出现的故障，帮助安全人员确定故障位置，及时制定保护措施。

通过内置的大容量存储器和后台的分析软件，还能把过去无法量化的隐患记录起来，便于后期量化分析和存档。

考虑矿下环境，还内置了一个麦克风可随图存储40秒语音记录。

矿难救援YRH300利用红外线烟雾穿透性能强的特点，即使在浓密的烟雾中也能提供清晰的视野，能协助救援人员在浓烟、黑暗等环境下进行救援工作，迅速发现生还者。

同时，能有效地提高救援人员在救援行动中的自身安全性，是矿难救援的有力工具。

简单易用YRH300完全符合人体工程学的手枪式设计，确保您任何时候都能以最舒适的手势进行操作。

第节YRH250型红外热成像仪一、创新的矿用红外热像技术一切温度高于绝对零度的物体，始终在不断地向周围空间发出红外辐射，捕捉这些红外能量，对于研究和分析物体本身的特征和信息有着极其重要的意义。

红外热像仪利用目标温度分布的不均匀性和物体辐射率的不同而成像，它将目标景物的红外辐射通过光学系统、光电转换、电子处理系统以及显示装置变为人眼可见的热图像。

YRH250矿用本质安全型红外热像仪是集红外物理学、红外光电子技术、图像处理技术、微型计算机技术及煤矿防爆技术为一体的新型矿用安全检测仪器，填补了我国煤矿井下防爆红外热像仪的空白，它的成功开发和推广应用，将为我国煤矿的安全生产起到十分积极的作用。

二、应用范围1、探测煤矿井下隐蔽性火区分布、火源位置；2、顶板冒落与老塘透水分析；3、排查瞎炮；4、检查运输机、皮带及托辊的发热状况；测量采煤机组、水泵、局扇、防爆电机及动力设备（包括动力电览）的温升；5、井下中央与采区变电所各种电气设备接头、开关等事故隐患监测；6、矿难救援；并可利用长期贮存的热图帮助分析井下事故；7、预警地面矸子山与煤堆自然发火，变电所各种接头、排线、开关及变压器的故障检测。

三、产品技术规格四、YRH250结构说明1、翻盖式液晶显示屏，2、电源开关，3、按键板，4、电池仓锁，5、电池仓盖，6、扳机，7、对焦环。

五、YRH250操作说明（一）按键说明（1）电源开关1启动或关闭热像仪。

在热像仪关闭的状态下，按住电源开关约3秒钟，电源指示灯将亮起，热像仪开始启动。

在热像仪开启的状态下，按住电源开关约3秒钟，热像仪将自动关闭。

（2）按键板2按键板包括：A键（自动调节键）、C键（取消键）、S键（冻结/激活键）、菜单/确定键以及方向键。

A键（自动调节键）在非菜单模式下，对准某一目标物体，按下此键，热像仪会根据该目标物体的温度范围自动调节图像的色温中值和色温范围，可反复多次，以使图像达到最佳的观察状态。

在分析状态按下此键，则暂停当前的分析状态，使得［方向键］可重新用来调节图像亮度及对比度等操作。

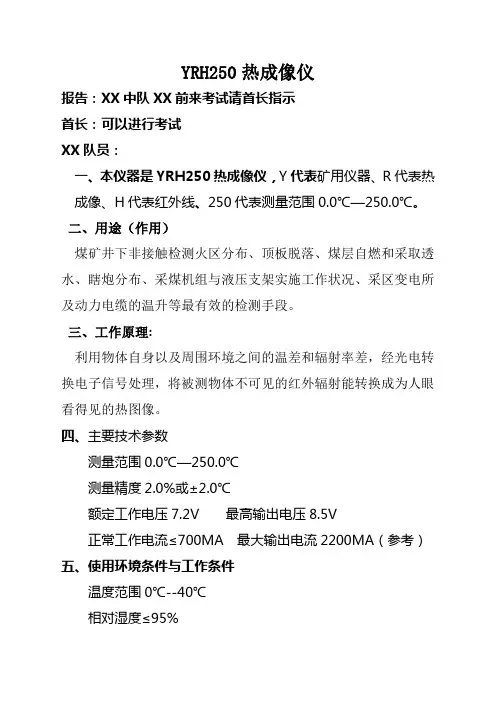

YRH250热成像仪报告：XX中队XX前来考试请首长指示首长：可以进行考试XX队员：一、本仪器是YRH250热成像仪，Y代表矿用仪器、R代表热成像、H代表红外线、250代表测量范围0.0℃—250.0℃。

二、用途（作用）煤矿井下非接触检测火区分布、顶板脱落、煤层自燃和采取透水、瞎炮分布、采煤机组与液压支架实施工作状况、采区变电所及动力电缆的温升等最有效的检测手段。

三、工作原理:利用物体自身以及周围环境之间的温差和辐射率差，经光电转换电子信号处理，将被测物体不可见的红外辐射能转换成为人眼看得见的热图像。

四、主要技术参数测量范围0.0℃—250.0℃测量精度2.0%或±2.0℃额定工作电压7.2V 最高输出电压8.5V正常工作电流≤700MA 最大输出电流2200MA（参考）五、使用环境条件与工作条件温度范围0℃--40℃相对湿度≤95%环境压力80KPa—110KPa含有瓦斯或煤尘爆炸危险的煤矿井下储存条件：-40℃—60℃六、各部件名称：1、翻盖式液晶屏2、电源开关3、按钮控制面板4、激光发射按钮5、镜头焦距调节旋钮6、状态栏显示外屏7、电池仓开启按钮 8、电池仓盖底部名称1、电源接口外接5.8V直流电源2、USB接口与电脑连接3、视频接4、RS232接口维护修理专用接口七、面板上的构造和使用方法1键名称、作用答：开关键，启动或关闭热成像仪，按开关约3秒钟热成像仪开启。

“A”键名称、作用自动调节键、也称刷新键。

在非菜单模式下，对准某一目标，按下此键热像仪会根据该目标物体的温度范围自动调节图像的色温中值和色温范围，可反复多次，以使达到最佳的观察状态。

“C”键名称、作用取消键在菜单模式下，按C可返回上一级子菜单。

在分析模式下按C键取消当前选中的分析，并返回到NULL（空状态）模式。

“S”键名称、作用冻结/激活键，冻结或激活图像，在读取固态盘图像模式下，按此键可返回实测状态。

再有固态盘时，按此键2-3秒可保存当前图像。

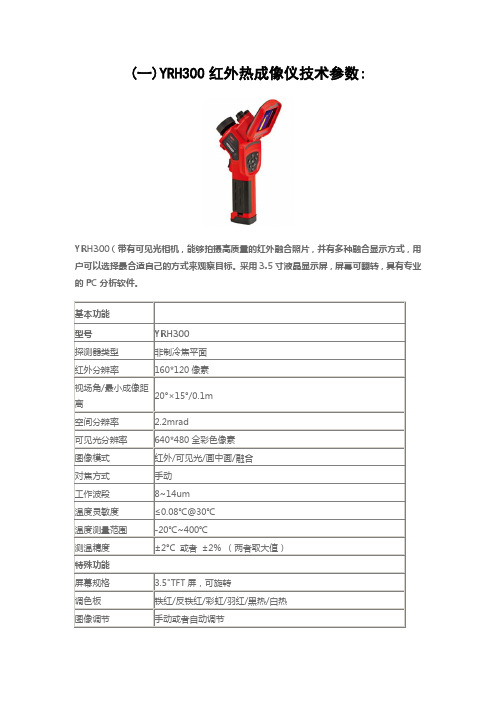

(一)YRH300红外热成像仪技术参数:
YRH300（带有可见光相机，能够拍摄高质量的红外融合照片，并有多种融合显示方式，用户可以选择最合适自己的方式来观察目标。

采用3.5寸液晶显示屏，屏幕可翻转，具有专业的PC分析软件。

YRH200红外热成像仪技术参数:
YRH200(160*120)像素红外热像仪即瞄即用，清晰成像：“直瞄式”设计，瞄准目标物体的同时，物体的图像数据及温度数据亦同时精彩显现，绝不遗漏任何瞬间。

本机拍摄红外图片时候的画面非常流畅，绝不出现掉帧或拖尾的现象。

可广泛应用于电力、建筑、电子、冶炼、能源、铁路、汽车、石化。

TI20红外热成像仪操作使用说明目录1 TI20简介 (2)1.1 TI20组成及其附件 (2)1.1.1 TI2O的组成及其控件 (2)2 基本操作 (4)2。

1 TI20的启动与关闭 (4)2。

2 识别首页画面 (4)2.3 图像的聚焦与图像捕捉及其他 (6)2。

3.1 图像的聚焦 (6)2。

3。

2 图像的捕捉 (6)2.4 其他操作 (7)2。

4.1 水平的调整 (7)2.4。

2 跨度的调整 (7)3.高级操作 (7)3.1 图像及其他的操作 (7)3。

1。

1图像的浏览与删除 (7)3.1.2 发射率的调整 (8)3.1。

3 反射率的调整 (8)3.1。

4 拍摄距离光点尺寸比的使用 (8)3。

1。

5报警极限设置 (9)4。

INSIDE IR的操作说明 (10)4。

1 基本操作 (10)4.1.1 TI20与PC的连接 (10)4。

1.2 TI20日期和时间的设置 (10)4.1。

3 图像数据的上传和下载 (11)4.1.4 热图像集合的导出 (11)4.1。

5 热图像的导出 (11)5.红外热成像拍摄检测时的注意事项 (13)1 TI20简介Fluke Ti20 Imager（以下简称“Imager"）是当代技术最先进的轻型手持式热成像设备。

使用 Imager,可即时、准确地获取远距离目标的热图像和辐射读数。

Imager 按人机工程学原理进行设计，左右手均可使用,只要扣动扳机，就可捕获热图像和数据.Imager 最多可存储 50 张图像，并可下载到您的个人电脑中,供存储、分析和制作报告之用。

InsideIR 辅助软件应用程序，可用来显示、检查、分析图像和数据，以确定与目标设备相关的定量及定性趋势。

您还可根据设备的条件、监控和资产管理的需要,使用 InsideIR 来定义维护数据库。

Imager 能提供高性能的热成像功能，适于工业应用。

TI20热像仪的主要技术参数●电磁频谱范围：红外长波辐射7.5～14 μm●工作环境温度:0 °C～50 °C●测量温度范围：－10 °C~350 °C●报警温度范围：－15 °C～360 °C（可调）●存储容量： 50张热图像●具有防尘和防潮保护(IP54 级），可用于恶劣的工业环境。

红外热像仪使用说明书1. 引言该红外热像仪是一种专业的测温设备，能够以非接触的方式快速准确地测量目标物体的温度。

本使用说明书旨在帮助用户正确使用红外热像仪，以确保测温结果的准确性和安全性。

2. 产品概览2.1 外观描述红外热像仪采用人性化设计，具有手持便携性，操作简单方便。

外观包括显示屏、控制按钮、测温镜头等部分，整体呈现现代化风格。

2.2 技术参数- 测温范围：-20℃至 +500℃- 温度精度：±2℃或 ±2%- 分辨率：0.1℃- 温度单位：摄氏度(℃)或华氏度(℉)- 显示屏尺寸：3英寸(320x240像素)- 存储容量：最多可存储1000个图像- 电池类型：锂电池(内置可充电电池)- 连接接口：USB、蓝牙3. 使用步骤3.1 开机与关机长按电源按钮约3秒钟，直到屏幕显示图像时表示开机成功。

关机时，再次长按电源按钮约3秒钟，屏幕逐渐关闭即可。

3.2 测温准备在使用红外热像仪之前，请确保目标物体表面干净可见，没有覆盖物或污渍。

同时，根据实际需要选择合适的测温范围。

3.3 测温操作3.3.1 对焦调整通过控制按钮上的对焦调节功能，您可以调整红外热像仪的对焦距离，以获得清晰的测温图像。

3.3.2 拍摄图像将红外热像仪对准目标物体，按下拍照按钮，设备会自动捕捉并保存当前测温图像。

3.3.3 数据解析测温图像会显示在设备的屏幕上，您可以通过屏幕上的控制按钮进行图像放大、缩小、移动等操作。

3.3.4 温度测量在图像中选择您希望测量的区域，按下测温按钮，设备将显示该区域的温度数值。

4. 注意事项4.1 使用环境红外热像仪适用于室内外各种环境，但请避免使用在极端温度、潮湿或有腐蚀性气体的场所。

4.2 安全操作在使用红外热像仪时，应遵循相关安全操作规范，避免触摸高温物体，防止被辐射光损伤眼睛。

4.3 设备保养请定期清洁红外热像仪的镜头，避免灰尘或污渍对测温结果的影响。

同时，避免设备受到撞击或振动。

600系列三相电力仪表（版本号：4.00）使用说明书（使用前请详细阅读此说明书）目录1、简述 (1)1.1 600的功能 (1)1.2 600功能描述 (1)1.3 600的特点 (1)2、安装、接线与配置 (2)2.1 尺寸与安装 (2)2.2 接线与配置 (3)3、界面显示说明 (5)3.1 显示模式下按键功能示意图 (5)3.2 编程模式下参数查询及修改按键功能示意图 (5)3.3 显示模式下功能显示灯指示说明 (6)4、操作说明 (6)4.1 循环显示说明 (6)4.2 键盘编程说明 (6)4.3 功能设置 (6)5、运输与贮藏 (7)6、保修期限及订货说明 (7)附表：常见故障排除 (8)1、简述1.1 600系列的功能600系列三相电力仪表是用于低压电力系统的智能化装置，该系列产品包括电流表、电压表、有功功率表、无功功率表、功率因数表、电度表等适合用户不同应用需求的仪表产品，该系列仪表可以完全替各种代指针式电力仪表，且精确度更好、性能更加稳定。

600系列三相电力仪表具有选配4路开关量输入、2路脉冲输出、RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议。

1.2 600系列功能描述1.2.2 通讯功能（扩展功能）600系列产品均可选配RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议。

可通过通讯口，可查询全部的测量监控信息。

面板带有带有LED指示灯，用于通讯收/发指示。

1.2.3 1~4路开关量输入功能（扩展功能）600系列产品均可选配1~4路开关量输入，为无源节点输入。

可在测量显示区查看开关量的状态。

1.2.4 模拟量输出功能（扩展功能）600系列部分产品可选配1~2路DC4~20mA，通过编程设置可将模拟量（DC 4-20mA）输出设置为与某一被测参数(定货时需指定)成比例的输出。

模拟量输出的最大负载为300Ω，可选择项为三相电流表的IA、IB、IC，三相电压表的UA、UB、UC。

红外热像仪操作说明书一、简介红外热像仪是一种用于检测、显示和记录目标表面温度分布的仪器设备。

本操作说明书旨在帮助用户了解该设备的基本功能和操作方法，以便正确、有效地使用。

二、设备外观及功能1. 外观红外热像仪外观紧凑，采用人体工程学设计，便于携带和操作。

设备主体由显示屏、镜头、控制按钮和电池仓组成。

2. 功能红外热像仪具备以下功能：- 温度测量：能够测量目标物体表面的温度，并以数字形式显示在屏幕上。

- 热像显示：将温度信息以热像形式显示在屏幕上，通过不同颜色的图像表达温度分布。

- 图像记录：支持将热像图像保存在内部存储器或可拓展的存储介质中，以供后续分析和比较。

- 视频记录：能够录制目标表面的温度变化过程，以便用户进行详细分析。

三、操作步骤1. 开机与关机- 开机：按下电源按钮并保持几秒钟直到设备启动。

- 关机：按下电源按钮并在菜单中选择“关机”选项。

2. 温度测量- 瞄准目标物体：通过查看屏幕，将设备对准需要测量温度的目标物体。

- 按下“测温”按钮：在设备上方的控制按钮中找到“测温”按钮，轻按一次进行测量。

- 查看温度结果：屏幕上将显示目标物体的表面温度。

3. 热像显示- 瞄准目标物体：与温度测量相同，将设备对准目标物体。

- 按下“热像”按钮：在控制按钮中找到“热像”按钮，轻按一次启动热像显示。

- 查看热像图像：屏幕将显示目标物体的热像图像，不同颜色代表不同温度区域。

4. 图像和视频记录- 图像记录：在热像显示模式下，按下“图像记录”按钮进行图像保存。

屏幕将提示保存成功。

- 视频记录：在热像显示模式下，按住“视频记录”按钮进行视频录制。

再次按下停止录制。

5. 其他功能本红外热像仪还具备一些其他功能，如温度单位切换、锁定测量、亮度调节等。

用户可根据实际需求，在菜单中选择相应选项进行设置和操作。

四、注意事项1. 确保设备电量：在使用前，请确保红外热像仪电池电量充足，以免影响操作效果。

2. 避免遮挡镜头：在使用过程中，请确保镜头没有被任何物体遮挡，以保证测量的准确性。
