红外热像仪工作原理和使用方法

红外热像仪学习讲解红外热像仪（Infrared Thermography Camera），简称IRT，是一种能够通过红外辐射对物体进行测温的仪器。

它能够将红外辐射转化为可见光图像，从而实现对物体温度分布的观测和分析。

红外热像仪的应用非常广泛，在建筑、电力、医疗等领域发挥着重要作用。

本文将对红外热像仪的原理、应用以及使用方法进行讲解，并根据个人学习经验相关注意事项。

红外热像仪原理红外热像仪利用物体产生的红外辐射来测量物体的表面温度，从而形成热图像。

其核心原理是基于物体的热辐射特性，在物体的温度不同区域，会产生不同的红外辐射强度。

红外热像仪通过感应物体发出的红外辐射，并将其转换成可见光图像，通过颜色的变化直观地反映物体的温度分布。

红外热像仪使用了红外焦平面阵列（Infrared Focal Plane Array）作为传感器，在接收红外辐射的同时，能够实现对不同波长红外辐射的感应，并将其转化为电信号进行处理。

最终，将处理后的信号转换成可见光图像，供用户观察和分析。

红外热像仪的应用1. 建筑领域在建筑领域，红外热像仪被广泛应用于建筑热工学的研究和冷热损失的检测。

通过对建筑表面温度的测量，可以快速发现隐蔽的热漏点和热桥等问题，从而提高建筑的能源利用效率。

2. 电力行业在电力行业，红外热像仪可以用于电力设备的检测和维护。

通过对电力设备的红外热图像进行分析，可以及时发现设备的过热、短路等问题，从而预防事故的发生，提高电力设备的运行安全性。

3. 医疗领域在医疗领域，红外热像仪可用于体温控制、疾病筛查和诊断等方面。

通过对人体表面温度的测量，可以快速筛查出潜在的感染疾病，并加以进一步诊断和治疗。

4. 工业制造红外热像仪在工业制造中的应用十分广泛。

它可以用于发现设备的异常热点，及时采取措施防止设备损坏或生产事故的发生。

此外，红外热像仪还可以用于产品质量的控制，通过检测产品的热信号，发现可能存在的质量问题，从而提高产品的质量和可靠性。

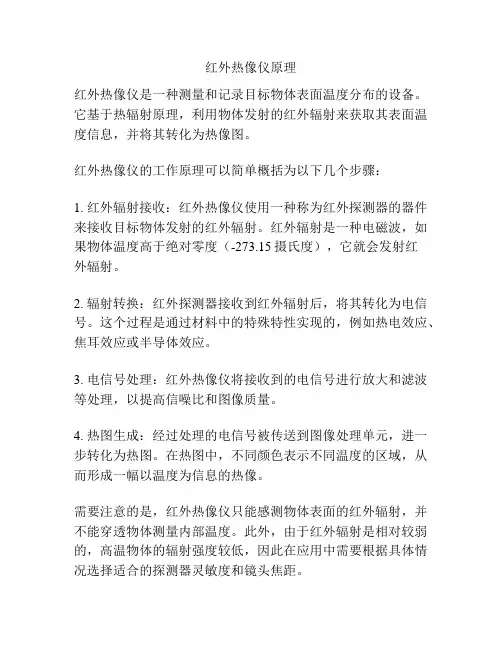

红外热像仪原理
红外热像仪是一种测量和记录目标物体表面温度分布的设备。

它基于热辐射原理，利用物体发射的红外辐射来获取其表面温度信息，并将其转化为热像图。

红外热像仪的工作原理可以简单概括为以下几个步骤：
1. 红外辐射接收：红外热像仪使用一种称为红外探测器的器件来接收目标物体发射的红外辐射。

红外辐射是一种电磁波，如果物体温度高于绝对零度（-273.15摄氏度），它就会发射红
外辐射。

2. 辐射转换：红外探测器接收到红外辐射后，将其转化为电信号。

这个过程是通过材料中的特殊特性实现的，例如热电效应、焦耳效应或半导体效应。

3. 电信号处理：红外热像仪将接收到的电信号进行放大和滤波等处理，以提高信噪比和图像质量。

4. 热图生成：经过处理的电信号被传送到图像处理单元，进一步转化为热图。

在热图中，不同颜色表示不同温度的区域，从而形成一幅以温度为信息的热像。

需要注意的是，红外热像仪只能感测物体表面的红外辐射，并不能穿透物体测量内部温度。

此外，由于红外辐射是相对较弱的，高温物体的辐射强度较低，因此在应用中需要根据具体情况选择适合的探测器灵敏度和镜头焦距。

红外热像仪在许多领域得到广泛应用，包括建筑检测、电气设备故障排查、火灾预警、医学诊断等。

通过获取目标物体表面的温度信息，红外热像仪可以帮助用户发现问题区域，提高工作效率，减少损失。

红外热像仪的使用方法和技巧及工作原理红外热像仪的使用方法和技巧通俗地讲热像仪就是将物体发出的不可见红外能量变化为可见的热图像。

热图像的上面的不同颜色代表被测物体的不同温度。

一、红外热像仪的使用注意事项：1、确定测温范围：测温范围是热像仪比较紧要的一个性能指标。

每种型号的热像仪都有本身特定的测温范围。

因此，用户的被测温度范围确定要考虑精准、全面，既不要过窄，也不要过宽。

依据黑体辐射定律，在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化，因此，用户只需要购买在本身测量温度内的红外热像仪。

2、确定目标尺寸：红外热像仪依据原理可分为单色测温仪和双色测温仪（辐射比色测温仪）。

对于单色测温仪，在进行测温时，被测目标面积应充分热像仪视场。

建议被测目标尺寸超过视场大小的50%为好。

假如目标尺寸小于视场，背景辐射能量就会进入热像仪的视声符支干扰测温读数，造成误差。

相反，假如目标大于热像仪的视场，热像仪就不会受到测量区域外面的背景影响。

3、确定光学辨别率（距离系灵敏）：光学辨别率由D与S之比确定，是热像仪到目标之间的距离D 与测量光斑直径S之比。

假如测温仪由于环境条件限制必需安装在阔别目标之处，而又要测量小的目标，就应选择高光学辨别率的热像仪。

光学辨别率越高，即增大D：S比值，热像仪的成本也越高。

确定波长范围：目标材料的发射率和表面特性决议热像仪的光谱响应或波长。

对于高反射率合金材料，有低的或变化的发射率。

在高温区，测量金属材料的较好波长是近红外，可选用0.18—1.0μm波长。

其他温区可选用1.6μm、2.2μm和3.9μm波长。

由于有些材料在确定波长是透亮的，红外能量会穿透这些材料，对这种材料应选择特别的波长。

如测量玻璃内部温度选用 1.0μm、2.2μm和3.9μm（被测玻璃要很厚，否则会透过）波长；测量玻璃内部温度选用5.0μm波长；测低温区选用8—14μm波长为宜；再如测量聚乙烯塑料薄膜选用3.43μm波长，聚酯类选用4.3μm或7.9μm波长。

红外热像仪的原理和应用1. 红外热像仪的原理红外热像仪是一种能够将对象的红外辐射转化为可视化图像的设备。

它利用红外辐射能够通过物体的特性，通过红外探测器将这些辐射转化为电信号，再通过电子元件将电信号转化为可视化图像。

红外热像仪的原理主要包括以下几个方面：1.1 热辐射：物体在温度高于绝对零度时，会发出热辐射。

热辐射的强度和频率分布与物体的温度有关。

1.2 探测器：红外热像仪的探测器通常采用半导体材料，如铟锗（InSb）、铟镉锌（InGaAs）等。

这些材料具有对红外波长辐射的敏感性。

1.3 光学系统：红外热像仪的光学系统主要包括透镜、滤光片和光学轴等。

透镜用于聚集红外辐射，滤光片则可以屏蔽非红外波段的辐射，并通过光学轴将红外辐射传输到探测器上。

1.4 信号处理：红外热像仪的信号处理主要包括信号放大、滤波、数字化和图像处理等。

通过这些信号处理，可以将红外辐射转化为可视化的图像。

2. 红外热像仪的应用红外热像仪的应用广泛，涵盖了许多领域。

以下是红外热像仪常见的应用场景：2.1 工业检测红外热像仪在工业领域中被广泛应用于机械设备的故障检测和预防维护。

通过检测机器设备表面的温度分布，可以快速识别出异常热点，从而及时预警并采取相应的维修措施，避免机器设备的停机造成的损失。

2.2 建筑热损失检测红外热像仪可以检测建筑物的热损失情况，帮助用户识别出建筑物中的热能漏失，从而进行相应的绝热处理，提高建筑物的能源效率。

2.3 消防安全红外热像仪可用于火灾的早期探测，能够快速发现火源和烟雾，并生成可视化的热像图，帮助消防人员定位和扑灭火源，提高灭火效率和安全性。

2.4 医学诊断红外热像仪在医学领域中被用于进行体温测量、血液灌注的观察等。

通过观察人体或动物的红外辐射，可以快速检测出体温的异常变化以及血液供应的情况，提供诊断参考。

2.5 安全监控红外热像仪在安全监控领域中常用于夜视和隐蔽监控等。

它可以将物体的红外辐射转化为可视化图像，提供夜间监控的能力，并通过隐蔽的方式进行监控，更好地保护安全。

FLIR红外热像仪原理及应用FLIR（Forward-Looking InfraRed）红外热像仪是一种检测和显示目标热量分布的仪器。

其原理基于物体发射红外辐射的特性，通过捕捉和处理红外辐射图像，可以获取目标物体的温度信息，从而达到提供可见的热像的目的。

接下来，我会详细介绍FLIR红外热像仪的工作原理以及常见的应用。

红外热像仪通过感应红外辐射和转换为电信号的方式来获取目标物体的温度信息。

其工作原理如下：1.捕捉红外辐射：红外辐射是由物体的热量引起的电磁波辐射，其波长长于可见光，人眼无法感知。

FLIR红外热像仪使用感光元件（如能够感应红外波段的光敏材料）来接收并捕捉红外辐射。

2.转换成电信号：红外辐射被感光元件捕获后，会产生电信号。

这些电信号会被转换成能够被数字处理系统分析和显示的形式。

3. 创建热像：FLIR红外热像仪内部的数字处理系统将电信号转换成热像。

通常，热像以假彩色（false-color）或黑白图像的形式显示。

图像中的不同颜色或灰度对应不同的温度值，从而可观察目标物体的温度分布情况。

1.建筑结构检测：FLIR红外热像仪可以用于检测建筑物中的热桥、漏水、能量损失等问题。

通过观察建筑物表面的温度分布图像，可以发现隐蔽在墙壁、地板和屋顶等结构中的问题，提供及时的修复措施。

2.电力设备维护：电力设备过热是电力系统故障和事故的重要先兆。

FLIR红外热像仪可以用于定期监测电力设备的温度，及时发现潜在的故障迹象，避免设备过热引发的事故，并优化设备的维护计划。

3.消防救援：FLIR红外热像仪是消防员工具中的重要装备之一、在火灾现场，通过红外热像仪可以快速探测到火焰及其热辐射的分布，提供给消防员有关火势的即时信息，有助于救援行动的决策。

4.安防监控：FLIR红外热像仪可以用于建立安全监控系统，通过监测目标物体的热量变化来识别潜在的威胁。

例如，在夜间或恶劣天气条件下，红外热像仪可以侦测到人体发出的热辐射，为安防系统提供额外的监控手段。

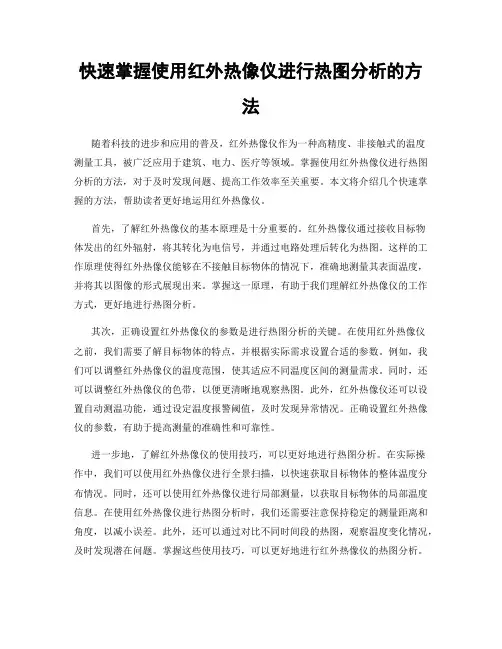

快速掌握使用红外热像仪进行热图分析的方法随着科技的进步和应用的普及，红外热像仪作为一种高精度、非接触式的温度测量工具，被广泛应用于建筑、电力、医疗等领域。

掌握使用红外热像仪进行热图分析的方法，对于及时发现问题、提高工作效率至关重要。

本文将介绍几个快速掌握的方法，帮助读者更好地运用红外热像仪。

首先，了解红外热像仪的基本原理是十分重要的。

红外热像仪通过接收目标物体发出的红外辐射，将其转化为电信号，并通过电路处理后转化为热图。

这样的工作原理使得红外热像仪能够在不接触目标物体的情况下，准确地测量其表面温度，并将其以图像的形式展现出来。

掌握这一原理，有助于我们理解红外热像仪的工作方式，更好地进行热图分析。

其次，正确设置红外热像仪的参数是进行热图分析的关键。

在使用红外热像仪之前，我们需要了解目标物体的特点，并根据实际需求设置合适的参数。

例如，我们可以调整红外热像仪的温度范围，使其适应不同温度区间的测量需求。

同时，还可以调整红外热像仪的色带，以便更清晰地观察热图。

此外，红外热像仪还可以设置自动测温功能，通过设定温度报警阈值，及时发现异常情况。

正确设置红外热像仪的参数，有助于提高测量的准确性和可靠性。

进一步地，了解红外热像仪的使用技巧，可以更好地进行热图分析。

在实际操作中，我们可以使用红外热像仪进行全景扫描，以快速获取目标物体的整体温度分布情况。

同时，还可以使用红外热像仪进行局部测量，以获取目标物体的局部温度信息。

在使用红外热像仪进行热图分析时，我们还需要注意保持稳定的测量距离和角度，以减小误差。

此外，还可以通过对比不同时间段的热图，观察温度变化情况，及时发现潜在问题。

掌握这些使用技巧，可以更好地进行红外热像仪的热图分析。

最后，对于红外热像仪测量结果的解读和分析，也是我们需要掌握的关键。

在进行热图分析时，我们需要注意目标物体的特点和使用环境的条件。

例如，不同材料的热导率不同，可能导致不同材料在相同温度下的热图表现不同。

使用红外热像仪进行热量测量的原理与技巧当我们谈到温度测量时，红外热像仪往往是一个非常有用的工具。

它可以通过检测目标物体辐射出的红外辐射来测量其表面温度。

这种测量方法无需接触目标物体，因此具有许多优势。

接下来，我们将了解红外热像仪的原理以及使用它进行热量测量的技巧。

红外热像仪的原理基于“热成像”技术。

它可以将目标物体辐射的红外辐射转换为电信号，并通过电子装置转换成图像。

这种红外辐射与物体表面的温度有关，因此我们可以通过分析图像来了解物体的表面温度分布。

红外热像仪的核心部件是红外探测器。

探测器中的红外感光元件可以吸收目标物体辐射出的红外辐射，并将其转化为对应的电信号。

这些电信号然后通过电路处理，最终形成热像仪所显示的红外图像。

在使用红外热像仪进行热量测量时，有一些技巧可以帮助我们获得准确的结果。

首先，我们需要使用热平衡板进行校准。

热平衡板通常是一个具有均匀温度分布的表面，它可以通过快速达到热平衡的特性来提供准确的参考温度。

通过将红外热像仪对准热平衡板并进行校准后，我们可以获得一个可靠的基准以进行后续的热量测量。

其次，我们需要注意测量距离对结果的影响。

红外热像仪的测量范围通常是有限的，过大或过小的测量距离都可能导致测量结果的误差。

在进行热量测量时，我们应该根据目标物体的尺寸和特点，选择合适的距离以获得准确的结果。

另外，应该注意到红外辐射的反射影响。

对于具有高反射率的表面，红外热像仪可能会检测到来自周围环境的反射辐射，从而产生不准确的测量结果。

因此，在进行热量测量时，我们应该尽量避免反射辐射的干扰，可以通过更换角度或使用遮光板等方法来实现。

此外，环境条件也会对红外热像仪的测量结果产生影响。

比如，气温、湿度等环境因素都会对红外辐射的传播和测量结果产生影响。

在使用红外热像仪进行热量测量时，我们应该尽量在稳定的环境条件下进行，或者对环境因素进行修正以得到准确的结果。

总结来说，红外热像仪作为一种非接触式的测温工具，拥有广泛的应用领域和许多优势。

电气设备维护中的红外热成像技术使用教程红外热成像技术是一种非接触、无损、快速而高效的电气设备检测方法。

它通过检测物体表面的红外辐射，将其转化为图像，从而精确地测量物体温度分布，提供了电气设备维护中重要的信息。

本文将为您介绍红外热成像技术的基本原理、使用步骤以及其在电气设备维护中的应用。

一、红外热成像技术的基本原理红外热成像技术利用物体发射的红外辐射能量与物体温度呈正比的原理，通过红外热像仪将红外辐射能量转化为可见的热图或热度图像。

红外热像仪通过接收器件将红外辐射转化为电信号，然后通过处理器将电信号转化为热图图像。

其基本原理可以通过以下几个步骤简单说明：1.物体发射红外辐射：根据物体温度，物体表面会发射不同强度和波长的红外辐射；2.红外热像仪接收：红外热像仪通过接收器件接收物体发射的红外辐射；3.信号转化：接收到的红外辐射经过信号转换器被转化为电信号；4.图像处理：经过处理器处理，电信号转化为热图图像。

二、红外热成像技术的使用步骤红外热成像技术的使用步骤主要包括设备准备、测量前的准备、数据采集和分析等环节。

1.设备准备：首先，需要准备红外热像仪，确保其正常工作。

检查红外热像仪的电源是否连接，存储介质是否空余，以及测量装置的功能是否正常。

2.测量前的准备：在进行红外热成像测量之前，需要对被测对象进行准备。

确保电气设备的正常运行状态，并排除可能产生误差的因素，比如干扰物、外界环境温度等。

3.数据采集：使用红外热像仪对目标物体进行扫描，确保红外热像仪与被测对象的距离适中。

通常情况下，红外热像仪要与目标物体保持2-3米的距离，且垂直于被测表面。

确保整个测量过程中，红外热像仪不受外界光线干扰。

4.数据分析：在完成数据采集后，可以将图像数据传输至计算机进行分析。

通过分析热图或热度图像，可以判断电器设备是否存在异常热点或故障，提前进行维护和修复。

三、红外热成像技术在电气设备维护中的应用红外热成像技术在电气设备维护中有着广泛的应用。

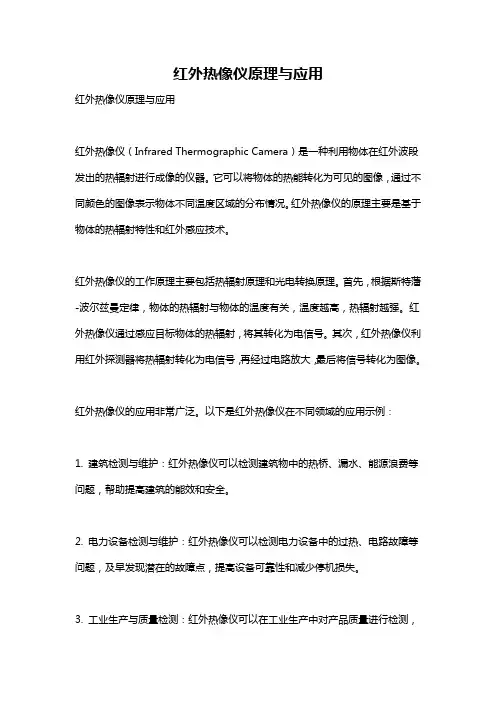

红外热像仪原理与应用红外热像仪原理与应用红外热像仪（Infrared Thermographic Camera）是一种利用物体在红外波段发出的热辐射进行成像的仪器。

它可以将物体的热能转化为可见的图像，通过不同颜色的图像表示物体不同温度区域的分布情况。

红外热像仪的原理主要是基于物体的热辐射特性和红外感应技术。

红外热像仪的工作原理主要包括热辐射原理和光电转换原理。

首先，根据斯特藩-波尔兹曼定律，物体的热辐射与物体的温度有关，温度越高，热辐射越强。

红外热像仪通过感应目标物体的热辐射，将其转化为电信号。

其次，红外热像仪利用红外探测器将热辐射转化为电信号，再经过电路放大，最后将信号转化为图像。

红外热像仪的应用非常广泛。

以下是红外热像仪在不同领域的应用示例：1. 建筑检测与维护：红外热像仪可以检测建筑物中的热桥、漏水、能源浪费等问题，帮助提高建筑的能效和安全。

2. 电力设备检测与维护：红外热像仪可以检测电力设备中的过热、电路故障等问题，及早发现潜在的故障点，提高设备可靠性和减少停机损失。

3. 工业生产与质量检测：红外热像仪可以在工业生产中对产品质量进行检测，如检测焊接质量、塑料注射成型中的缺陷等。

4. 消防与救援：红外热像仪可以在火灾发生后，帮助消防人员迅速找到火源、人员位置等信息，提高救援效率和安全。

5. 医学诊断与疾病预防：红外热像仪可以用于人体热像图的拍摄，对于体温异常和炎症等疾病的早期诊断具有一定的价值。

红外热像仪具有许多优点。

首先，它无需直接接触物体即可进行测温，即使在远距离也可以准确测量目标的温度。

其次，红外热像仪对光线没有要求，可以在全天候和复杂环境下进行工作。

再次，红外热像仪可以通过图像的方式直观地展示目标物体的温度分布和问题所在，便于快速判断和决策。

然而，红外热像仪也存在一些局限性。

首先，红外热像仪的价格相对较高，限制了其在某些领域的应用。

其次，红外热像仪对红外辐射的感应范围有限，无法观测到非常低温或非常高温的物体。

红外线热成像仪使用方法说明书使用方法说明书红外线热成像仪1. 引言红外线热成像仪（以下简称热成像仪）是一种重要的热像仪器，利用红外线辐射能量来检测目标物体的表面温度，通过生成热图来显示目标物体的热分布情况。

本使用方法说明书将为您介绍热成像仪的使用方法，帮助您更好地了解和操作该设备。

2. 设备准备在使用热成像仪之前，请确保已完成以下准备工作：2.1 检查设备仔细检查热成像仪的外观是否完好无损，是否有明显损坏或松动的零部件。

如有发现异常情况，请立即联系售后服务部门进行维修或更换。

2.2 电源连接将热成像仪的电源适配器插头与设备电源插座相连接，确保插头紧固可靠。

然后将电源适配器的插头插入交流电源插座，确保插座能够正常供电。

2.3 电池安装（可选）如果热成像仪配备了可充电电池，您可以选择安装电池。

先打开设备的电池仓盖，按照指示方向正确地插入电池，并确保电池与设备的接触良好。

然后重新安装电池仓盖并锁紧。

3. 设备操作3.1 开机与闭机操作热成像仪前，请先确保设备已经连接电源或安装了电池。

要开机，轻按设备上的电源键，并耐心等待设备启动。

启动时，热成像仪的显示屏将逐渐显示相应的启动画面，待画面显示完毕后，设备即可正常使用。

要闭机，长按设备上的电源键，直至屏幕显示关机画面。

然后松开电源键，并确认关闭设备。

3.2 菜单设置热成像仪配备了一系列可供用户自定义设置的菜单功能。

通过操作设备的菜单，您可以调整图像显示效果、选择测温模式等。

要进入菜单设置界面，您可以按下设备上的菜单键或相应的功能快捷键。

在菜单界面中，您可以通过按键或屏幕触摸来选择和调整各种参数。

待参数设置完成后，按下“确认”键即可保存并应用设置。

3.3 温度测量为了获得目标物体的温度信息，您需要使用热成像仪的温度测量功能。

在正常操作状态下，将热成像仪对准目标物体，确保图像显示屏上能够清晰看到目标物体的热分布图。

然后使用设备上的测温功能键或触摸屏上的测温图标，选择相应的测温模式（单点测温、多点测温、波动测温等）。

红外热像仪原理红外热像仪原理什么是红外热像仪？红外热像仪是一种能够检测和测量物体表面辐射出的红外热辐射能量，并将其转化为可视化图像的设备。

不同于可见光相机，红外热像仪可以在全天候、低光、无光或遮挡条件下进行探测，因此在许多领域有着广泛的应用，如军事、安全、建筑、医学等。

红外辐射和热能•红外辐射：物体由于温度而发出的电磁辐射，波长在微米之间，位于可见光和微波之间。

红外辐射具有独特的热能信息。

•热能：物体内部分子和原子的热运动形成的能量。

红外热像仪的工作原理红外热像仪基于物体发出的红外辐射能量，采用以下步骤来转换成可视化图像：1.接收红外辐射：红外热像仪使用一个特殊的红外探测器，如铟锗、铟锑或微阵列探测器，接收从目标物体发出的红外辐射能量。

2.辐射转换：红外辐射进入红外探测器后，被探测器转换成电信号。

3.信号放大：探测器产生的微弱电信号经过放大处理，提高信号的强度和清晰度。

4.信号处理：经过放大后的信号，经过一系列滤波、放大和修正处理，以优化图像质量并减少噪声。

5.图像重构：最后，经过信号处理后的电信号转换成图像信号，然后显示在红外热像仪的屏幕上，形成可视化的热像图。

红外热像仪的工作特点•即时成像：红外热像仪可以在几乎即时地生成热像图，让用户能够即刻观察到检测区域的温度分布。

•非接触式检测：通过红外辐射的检测，红外热像仪无需接触目标物体，避免了对目标的干扰。

•高分辨率：现代红外热像仪具备高像素和高灵敏度的特点，能够捕捉微小的温度变化。

•多功能：红外热像仪可以进行即时、连续的图像记录，还可以测量温度、进行多点测温、生成热图等。

红外热像仪的应用领域•建筑和能源：用于检测建筑物的隐蔽缺陷、能源损失和不良绝缘。

•电力和制造业：用于检测电力设备的热量分布和异常温度。

•医疗保健：用于体温测量、疾病诊断和治疗监测。

•安全和法律：用于搜索和救援、犯罪调查、边境监控等领域。

•军事和防务：用于目标探测、侦察、夜视和导航等应用。

红外热像仪原理、主要参数和应用红外热像仪原理、主要参数和应用1. 红外线发现与分布1672年人们发现太阳光(白光)是由各种颜色的光复合而成的。

当时，牛顿做出了单色光在性质上比白光跟简单的著名结论。

我们用分光棱镜可把太阳光(白光)分解为红、橙、黄、绿、青、蓝、紫等单色光。

1800年英国物理学家赫胥尔从热的观点来研究各色光时，发现了红外线。

红外线的发现标志着人类对自然的又一个飞跃。

随着对红外线的的不断探索与研究，已形成红外技术这个专门学科领域。

红外线的波长在0.76--100μM之间,按波长的范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。

红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。

温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。

通过红外探测器将物体辐射的功率信号转换成电信号，成像装置的输出的就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理后传至显示屏上，得到与物体表面热分布相应的热像图。

运用这一方法，便能实现对目标进行远距离热状态图像成像和测温并进行分析判断。

2. 红外热像仪的原理红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。

这种热像图与物体表面的分布场相对应；实际上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光相比缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实际校正，伪色彩描绘等高线和直方进行运算、打印等。

红外线热像仪的使用方法说明书一、产品概述红外线热像仪是一种先进的测温工具，利用红外线辐射原理，可以实时捕捉物体表面的红外辐射，并将其转化为可视化的热图。

通过该设备，用户可以非接触、高精度地获取物体的表面温度信息，用于各种领域的应用，如电力、建筑、环保等。

二、安全要求1. 在使用红外线热像仪前，请仔细阅读用户手册，并按照要求正确操作。

2. 长时间直视高温物体可能会对视力造成伤害，请远离高温源操作，并始终佩戴防护眼镜。

3. 避免在易燃或易爆环境下使用红外线热像仪，以免引发火灾或爆炸。

4. 长时间持握重型红外线热像仪可能导致手部不适，请注意握持时间，适量休息。

三、使用步骤1. 打开红外线热像仪按下电源开关，待设备启动成功后，进入正常工作状态。

2. 准备测量a) 确保红外线热像仪与待测物体之间没有遮挡物，以免影响测温准确性。

b) 根据待测物体的特点，选择适当的测温模式（如点温度、区域温度等）。

3. 设置参数a) 根据实际需要，调整红外线热像仪的测量范围和颜色分布等参数。

b) 根据测量距离和环境温度等因素，对设备进行校准。

4. 进行测温a) 对准待测物体，并将其完整地显示在热像仪的屏幕上。

b) 按下测温键，红外线热像仪会自动计算并显示出物体的表面温度。

5. 分析数据a) 在测温完成后，可以通过红外线热像仪的数据分析功能对获取的温度数据进行处理。

b) 利用软件工具或计算器，将数据与标准值进行比较，得出相应的结论或建议。

6. 关闭红外线热像仪按下电源开关，待设备关闭后，可以安全、存放或继续进行其他操作。

四、注意事项1. 在高温环境下使用红外线热像仪时，请注意设备的散热，避免过热导致设备损坏。

2. 在极端温度条件下使用红外线热像仪可能会导致测温误差，请谨慎使用。

3. 请勿将红外线热像仪与其他辐射源（如激光器）共同使用，以免造成干扰或损坏设备。

4. 若红外线热像仪长时间不使用，请将其存放在干燥、通风的环境中，并避免受潮或遭受外界冲击。

红外热像仪原理一、引言红外热像仪是一种能够感知并显示目标物体的红外辐射能力的仪器，它利用了红外辐射和热量分布的原理，可以在各种环境条件下实时监测、测量和显示目标物体的温度分布情况。

本文将介绍红外热像仪的原理及其应用。

二、红外辐射红外辐射是一种电磁波，其波长范围在0.75μm到1000μm之间，相比可见光波长更长。

所有物体在温度不为绝对零度时都会发射红外辐射，其强度与物体的温度密切相关。

红外辐射的强度分布与物体的温度分布有关，通过测量红外辐射的强度分布可以得到物体的温度分布信息。

三、红外热像仪的工作原理红外热像仪的工作原理是基于红外辐射的特性。

红外热像仪通过红外探测器接收目标物体发出的红外辐射，然后将其转化为电信号进行处理和显示。

红外探测器是红外热像仪的核心部件，根据工作原理的不同可以分为热电偶探测器、焦平面阵列探测器和铟锑探测器等。

热电偶探测器是一种基于热电效应的红外探测器，它利用两个不同材料的接触点形成的热电偶产生电压信号，该信号与目标物体的温度有关。

焦平面阵列探测器是一种将焦平面上的每个像素点都作为一个探测单元的红外探测器，它可以同时获得多个像素点的温度信息，从而实现对目标物体的温度分布进行快速测量。

铟锑探测器是一种基于半导体材料的红外探测器，它利用半导体材料在红外辐射下的光电效应产生电信号。

四、红外热像仪的应用红外热像仪具有广泛的应用领域，主要包括以下几个方面：1. 工业领域：红外热像仪可以用于工业设备的故障检测和预防性维护，及时发现设备的异常温度分布，避免故障的发生和设备的损坏。

2. 建筑领域：红外热像仪可以用于建筑物的热损失检测和能源管理，通过测量建筑物表面的温度分布，发现热桥和热漏点，进而采取相应的措施进行热能的节约。

3. 电力领域：红外热像仪可以用于电力设备的温度监测和故障诊断，实时监测设备的温度分布，及时发现电力设备的异常情况，保障电力系统的安全和稳定运行。

4. 医疗领域：红外热像仪可以用于医学诊断，通过测量人体皮肤表面的温度分布，可以快速发现体温异常或炎症部位，辅助医生进行诊断和治疗。

红外热成像仪的工作原理及其应用
红外测量技术的发展使材料的灵敏度、工作温度和探测率也在不断的向高
层次发展，并不断的发现新的材料。

在规模上，红外热成像仪将会不断的向大
规模焦平面方向发展(即热成像仪);探测波长方面，要由单色向双色和多色发展; 随技术的发展，红外热成像仪作为一种先进的测温设备被越来越多的应用到各
个领域。

红外热成像仪的工作原理
红外热成像仪(热成像仪或红外热成像仪)是通过非接触探测红外能量(热量)，并将其转换为电信号，进而在显示器上生成热图像和温度值，并可以对温度值
进行计算的一种检测设备。

红外热成像仪(热成像仪或红外热成像仪)能够将探
测到的热量精确量化，或测量，使您不仅能够观察热图像，还能够对发热的故
障区域进行准确识别和严格分析。

目前能产生优质图像的只有前视红外热成像仪。

它无须借助星光、月光，而
是利用物体热辐射的差别成像。

屏幕亮度处表示温度高，暗处表示温度低。

性
能好的热成像仪，能反映出千分之一度的温差，因而能透过烟雾、雨雪和伪装，发现隐蔽在树林和草丛中的车辆、人员，甚至于埋在地下的物体。

现代步枪热
成像仪的可见距离约1000米。

有的坦克热瞄准具可见距离达3000米。

红外热成像仪的应用
下面是需要采用红外热像仪(热成像仪或红外热成像仪)进行检查的部分设施：
1、电气装置：可发现接头松动或接触不良，不平衡负荷，过载，过热等隐患。

这些隐患可能造成的潜在影响是产生电弧、短路、烧毁、起火。

2、变压器：可以发现的隐患有接头松动，套管过热，接触不良(抽头变换器)，。

红外热像仪标定红外热像仪标定引言：红外热像仪是一种能够感应并测量物体表面红外辐射能量的设备。

它通过将红外辐射转化为可视化的热图，为我们提供了一种非接触、非破坏性的测温方法。

然而，在使用红外热像仪进行测量之前，我们需要对其进行标定，以确保测量结果的准确性和可靠性。

一、红外热像仪的工作原理：红外热像仪利用特定的探测器和光学系统，将物体表面的红外辐射转化为电信号，并通过信号处理和图像显示模块，将电信号转化为可视化的图像。

红外辐射与物体的温度有关，因此红外热像仪可以通过测量物体表面的红外辐射能量，间接测量物体的温度。

二、为什么需要标定红外热像仪：红外热像仪的标定是为了消除仪器本身的误差，并确保测量结果的准确性。

在使用红外热像仪进行测量时，仪器本身的灵敏度、线性度、空间分辨率等参数都会影响测量结果。

标定过程可以校准这些参数，使红外热像仪的测量结果更加可靠。

三、红外热像仪的标定方法：1. 黑体辐射源法：使用已知温度的黑体辐射源，将其放置在红外热像仪的视场中，并通过调整红外热像仪的参数，使其测量结果与已知温度相匹配。

这种方法可以校准红外热像仪的灵敏度和线性度。

2. 灰体辐射源法：使用已知温度的灰体辐射源，将其放置在红外热像仪的视场中，并通过调整红外热像仪的参数，使其测量结果与已知温度相匹配。

这种方法可以校准红外热像仪的灵敏度和线性度。

3. 基准板法：使用已知温度的基准板，将其放置在红外热像仪的视场中，并通过调整红外热像仪的参数，使其测量结果与已知温度相匹配。

这种方法可以校准红外热像仪的灵敏度、线性度和空间分辨率。

四、红外热像仪的标定误差：红外热像仪的标定误差主要包括系统误差和随机误差。

系统误差是由于红外热像仪本身的参数不准确或者标定不完全导致的，可以通过标定过程进行校正。

随机误差是由于测量环境的变化或者仪器的稳定性不好导致的，可以通过多次测量取平均值的方法减小。

五、红外热像仪的标定验证：在完成红外热像仪的标定之后，需要进行标定验证，以确认标定结果的准确性。
