红外线测温仪使用指南一、引言红外线测温仪是一种非接触式温度测量设备，通过测量物体辐射的红外线能量来获取物体的温度。
本文旨在为用户提供关于红外线测温仪的详细使用指南，帮助用户正确、高效地操作红外线测温仪。
二、红外线测温仪的基本原理红外线测温仪利用物体辐射的红外线能量来测量温度，其基本原理是根据物体的表面温度与发射出的红外线能量之间的关系来计算温度数值。
红外线测温仪通过感应物体表面的红外线能量，并将其转换为温度值，在显示屏上进行显示。
三、红外线测温仪的使用步骤1. 准备工作：确保红外线测温仪电池电量充足，并将其插入设备。
一些红外线测温仪需要进行校准，请在使用前按照说明书操作进行校准。
2. 打开红外线测温仪：按下电源开关，等待片刻，红外线测温仪会自行启动，显示屏上会显示一些基本信息，包括电池电量、设备型号等。
3. 设置测量模式：根据需要，选择红外线测温仪的测量模式。
大部分红外线测温仪提供单点测温、连续测温等多种模式，可根据具体使用场景进行选择。
4. 瞄准目标物体：将红外线测温仪对准待测物体的表面。
通常需要保持一定的距离，根据红外线测温仪的说明书来确定最佳测量距离。
5. 按下测量键：在瞄准目标物体后，按下测量键，红外线测温仪会接收并处理物体辐射的红外线能量，并将其转化为温度数据，并在显示屏上显示结果。
四、红外线测温仪的使用注意事项1. 距离问题：在测量时，应保持一定的距离，同时要避免测量过程中的物体阻挡红外线测温仪的视野。
2. 温度范围：了解红外线测温仪的测量温度范围，避免在超出其范围的温度区间进行测量。
3. 环境影响：红外线测温仪对周围环境的影响较大，如强光、尘埃等可能会干扰测量结果，应尽量避免这些干扰。
4. 反射问题：在测量金属表面温度时，可能会因为金属的高反射性而得到不准确的结果，请注意识别和排除这种情况。
5. 温度修正：某些红外线测温仪具有温度修正功能，可根据环境温度进行修正，以提高测量精度。
在需要时，可以参考设备说明书进行操作。
P X U T-350+型全数字智能超声波探伤仪操作手册南通友联数码技术开发有限公司（版本号:2009/2-R T）1 / 64目录第一章序言声明--------------------------------------------------------1-1 安全--------------------------------------------------------- 1-2 特性--------------------------------------------------------- 1-3 指标--------------------------------------------------------- 1-4 约定--------------------------------------------------------1-5第二章仪器组件和外围设备仪器组件仪器前部与右侧-----------------------------------2-1仪器上部------------------------------------2-2外围设备------------------------------------2-3 仪器的进入与时间更改----------------------------------2-4第三章参量说明增益----------------------------------------------3-1 声程-----------------------------------------------3-2 波门----------------------------------------------3-3 零点-----------------------------------------------3-4 延时-----------------------------------------------3-5 声程标度--------------------------------------------------3-6 探头类型------------------------------------------------3-7 探头K值-----------------------------------------------3-8 晶片尺寸------------------------------------------3-9 探头前沿----------------------------------------------3-10 探头频率----------------------------------------------3-11 工件声速----------------------------------------------3-12 表面补偿----------------------------------------------3-13 判废偏移----------------------------------------------3-14 定量偏移----------------------------------------------3-152 / 64评定偏移----------------------------------------------3-16 滤波频带----------------------------------------------3-17 按键声音----------------------------------------------3-18 探头阻尼----------------------------------------------------3-19 发射电压---------------------------------------------------------3-20第四章键盘及其功能记录-------------------------------------------------------4-1 波门------------------------------------------------4-2 通道/设置---------------------------------------------------4-3 零点/测试--------------------------------------------------4-4 增益/补偿----------------------------------------------4-5 声程/标度------------------------------------------------4-6 声速/标准------------------------------------------------4-7 K值-----------------------------------------------------4-8 功能---------------------------------------------------4-9 延时/抑制-----------------------------------------------4-10 选项------------------------------------------------4-11 查询---------------------------------------------------4-12 增量╋---------------------------------------------------4-13 减量━----------------------------------------------------4-14 返回#---------------------------------------------------4-15 确定 --------------------------------------------------4-16 键盘锁-------------------------------------------------4-17第五章仪器调试测零点声速--------------------------------------------5-1 测折射角度------------------------------------------------5-2 制作D A C（A V G）--------------------------------------------5-3 测仪器性能------------------------------------------------5-4 测缺陷高度------------------------------------------------5-5第六章功能使用初始化------------------------------------------6-13 / 64回波包络-----------------------------------------6-2 峰值记忆-----------------------------------------6-3 门报警-----------------------------------------6-4D A C门------------------------------------------6-5深度补偿-----------------------------------------6-6 其它功能------------------------------------------6-7第七章数据处理数据存储-----------------------------------------7-1 屏幕拷贝-----------------------------------------7-2 数据检索-----------------------------------------7-3 数据删除-----------------------------------------7-4 报告-----------------------------------------7-5 调用-----------------------------------------7-6 数据通讯--------------------------------------7-7第八章探伤举例斜探头D A C法(自动测试)-------------------------------8-1 斜探头D A C法(人工测试)--------------------------------8-2 直探头A V G法-----------------------------------------8-3 双晶探头调试方法--------------------------------------8-4 辅助功能使用举例-----------------------------------------8-5第九章附加资料常见问题解答------------------------------------------9-1 故障及处理方法-----------------------------------------9-2 超声波探伤仪计量检定说明-------------------------------------------9-3数据输入拼音-----------------------------------------9-4 区位-----------------------------------------9-5 英文字母-----------------------------------------9-6 删除-----------------------------------------9-7 负数输入法-----------------------------------------9-84 / 64退出输入状态-----------------------------------------9-9 充电说明与电池保养-----------------------------------------9-10 仪器的清洁-------------------------------------------------9-11 仪器的运输-------------------------------------------------9-12 随机资料---------------------------------------------------9-13 重要提示-----------------------------------------9-14附录1：焊缝图示设置附录2：报告样本附录3：报告样本（TP UP-NH32P打印机）附录4: 仪器操作流程图附录5： AWS标准使用说明5 / 64第一章序言●感您使用友联公司的产品，您能成为我们的用户，是我们莫大的荣幸。

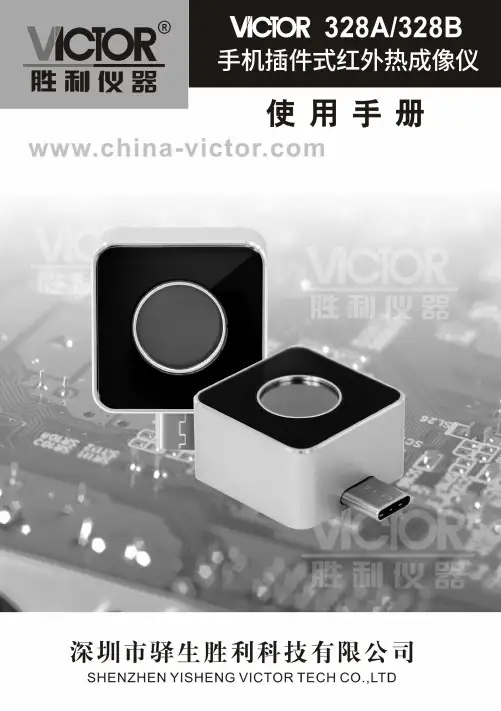

目录1产品简介 (3)2产品特性 (4)3产品规格 (5)4外观与设备连接 (6)5APP功能介绍 (7)5.1界面简介 (7)5.2功能介绍 (8)5.2.1设置 (8)5.2.2关于 (10)5.2.3页面重置 (10)5.2.4拍照 (11)5.2.5录像 (11)5.2.6图库 (12)5.2.7色板 (13)5.2.8区域测温 (14)5.2.9温度追踪 (15)5.2.10框内详查 (16)5.2.11高温告警 (16)5.2.12高亮高温区域 (17)6使用注意事项 (18)7包装清单 (19)8附录 (20)8.1常见材料反射率表 (20)1产品简介手机式红外热成像仪采用像元间距小、高分辨率的工业级红外探测器，搭配3.2mm镜头，是一款高精度快响应的便携红外热成像分析仪。
产品轻巧便携、即插即用，配合定制专业级热像分析APP，可以连接手机对目标物体进行红外成像，使随时随地进行多模式专业热图分析成为可能。
2产品特性●优质光学镜头搭配高分辨率探测器，成像效果出色；●轻巧便携，配合手机APP使用，随时随地进行专业热成像分析；●测温范围广：-15℃～600℃；●支持高温警报，自定义警报门限值；●支持显示自定义温度区间画面，高温区域显示使用场景众多；●支持高低温追踪；●支持添加点、线、矩形框进行区域测温，线和矩形框支持高低温追踪和高温报警；●铝合金外壳，坚固耐用。
3产品规格手机式红外热成像仪型号VICTOR328A VICTOR328B分辨率160x120256x192工作波长8～14μm帧率25HzNETD＜50mK@25℃镜头 3.2mm视场角35°x27°56°x42°测温范围-15℃～600℃测温精度±2℃或读数的±2%软件功能（APP）温度测量支持高低温自动追踪、点测温、区域测温、线测温，温度范围查看图像色板铁红，白热，黑热，彩虹，红热，冷蓝拍照录像支持拍照录像，照片和浏览回放浏览设置热成像参数配置，温度单位，语言，高温告警设置，物理特性工作温度-10°C~75°C存储温度-45°C~85°C防水防尘IP54产品尺寸34mm x26.5mm x15mm净重19g4外观与设备连接硬件外观与部件名称图4-1外形图5APP功能介绍5.1界面简介将热成仪连接安卓手机并运行App，可以看到如图5-1界面：图5-1手机APP界面表格1界面说明①设置提供App的界面和红外热成相机的参数设置②关于关于App的一些信息介绍③界面重置重置画面中的各种信息，恢复到启动时的状态④拍照拍摄照片并存储在相册中⑤录像视频录像并存储在相册中⑥相册存储本应用的照片和录像⑦红外热成像图像区域显示红外热成像相机的画面⑧温度色块条区域用不同的色块条显示当前画面中的最高温和最低温⑨色板可以切换不同的色板来改变视频的配色⑩区域测温可以添加点、线和框来进行不同区域的测温⑪温度追踪可以追踪画面中的当前最高温、最低温和中心点温度⑫框内详查可以突出显示当前所有矩形框内的温度，如当前画面没有矩形框，则会自动添加一个⑬高温告警可以设置高温告警门限值，视频中如有温度超过门限值即会发出声音和画面报警⑭高亮高温区域显示画面中的最高温部分区域5.2功能介绍5.2.1设置点击【设置】按钮弹出如图5-2设置面板。
红外热像仪操作规范1. 引言本文档旨在规范红外热像仪的操作流程，确保操作人员的安全，并保证红外热像仪的正常运行和准确测量结果的获取。
2. 安全注意事项在操作红外热像仪之前，请务必遵循以下安全注意事项：- 保持红外热像仪和周围环境清洁干燥，并远离易燃、易爆等危险品；- 尽量避免与红外热像仪的物体接触，以免造成伤害或损坏设备；- 在使用过程中，避免将红外热像仪暴露在强光源下，以免影响测量效果；- 在使用前确保红外热像仪已经妥善连接和安装，避免松动或摇晃造成的事故。
3. 红外热像仪操作步骤以下为红外热像仪的基本操作步骤：1. 打开红外热像仪电源，确保设备正常启动；2. 根据实际需要，选择合适的测温模式和测温范围；3. 调整红外热像仪的焦距，使被测物体清晰可见；4. 确保红外热像仪与被测物体之间的距离适当，并避免遮挡物的干扰；5. 按下测量按钮，红外热像仪开始测量并显示测量结果；6. 进行数据记录和分析，包括保存测量结果和生成测温报告等；7. 使用完毕后，关闭红外热像仪电源，并妥善存放设备。
4. 故障排除在使用红外热像仪过程中，可能会出现一些故障或异常情况，以下是一些常见故障及解决方法：- 如果红外热像仪无法启动，请检查电源连接是否松动或是否存在电源问题；- 若红外图像显示模糊或不清晰，可能是焦距未调整到位，需调整使被测物体清晰可见；- 若红外图像中出现异常颜色或无法识别被测物体，可能是测温模式或测温范围设置错误，需重新设置；- 如发现红外热像仪测温结果与实际温度不符，请检查是否存在温度补偿或误差校正问题。
5. 保养与维护为确保红外热像仪的长期稳定性和准确性，请定期进行以下保养与维护工作：- 清洁红外热像仪的镜头和表面，使用无纤维掉毛清洁布进行清洁；- 避免在强磁场或腐蚀性气体环境中使用红外热像仪；- 定期检查红外热像仪的电池电量，并按时更换电池；- 若红外热像仪长时间不使用，请存放在干燥、阴凉而通风的地方。
VICTOR 350红外热像仪用户手册深圳市驿生成功科技!警告、小心和注意定义警告代表可能致令人身损害或死亡的危险情况或行为。
小心代表可能以致热像仪受损或数据永久丧失的情况或行为。
注意代表对用户适用的提示信息。
重要信息–使用仪器前请阅读小心–因热像仪使用特别矫捷的热感觉器，因此在任何情况下〔开机或关机〕不得将镜头直接对准强烈幅射源〔如太阳、激光束直射或反射等〕，否那么将对热像仪造成永久性损害！小心 - 运输期间必定使用原配包装箱，使用和运输过程中请勿强烈摇晃或碰撞热像仪。
小心–热像仪储蓄时建议使用原配包装箱，并放置在阴凉无聊，通风无强烈电磁场的环境中。
小心 -防范油渍及各种化学物质沾污镜头表面及损害表面。
使用达成后，请盖上镜头盖。
小心 -为了防范数据丧失的潜藏危险，请经常将数据复制〔后备〕于计算机中。
注意 -在精确读取数据前，热像仪可能需要3-5 分钟的预热过程。
注意 -每一台热像仪出厂时都进行过温度校正，建议每年进行温度校正。
小心 -请勿擅自翻开机壳或进行改装，维修事宜仅可由本公司授权人员进行。
目录!警告、小心和注意 .................................................................................错误 ! 不决义书签。
1简介 ..................................................................................................错误 ! 不决义书签。
标准配置 ............................................................................................错误 ! 不决义书签。
可选配置 ............................................................................................错误 ! 不决义书签。
TI20红外热成像仪操作使用说明目录1 TI20简介 (3)1.1 TI20组成及其附件 (4)1.1.1 TI2O的组成及其控件 (4)2 基本操作 (7)2.1 TI20的启动与关闭 (7)2.2 识别首页画面 (8)2.3 图像的聚焦与图像捕捉及其他 (11)2.3.1 图像的聚焦 (11)2.3.2 图像的捕捉 (11)2.4 其他操作 (12)2.4.1 水平的调整 (12)2.4.2 跨度的调整 (12)3.高级操作 (13)3.1 图像及其他的操作 (13)3.1.1图像的浏览与删除 (13)3.1.2 发射率的调整 (14)3.1.3 反射率的调整 (14)3.1.4 拍摄距离光点尺寸比的使用 (15)3.1.5报警极限设置 (16)4.INSIDE IR的操作说明 (17)4.1 基本操作 (17)4.1.1 TI20与PC的连接 (17)4.1.2 TI20日期和时间的设置 (18)4.1.3 图像数据的上传和下载 (19)4.1.4 热图像集合的导出 (19)4.1.5 热图像的导出 (20)5.红外热成像拍摄检测时的注意事项 (21)1 TI20简介Fluke Ti20 Imager（以下简称“Imager”）是当代技术最先进的轻型手持式热成像设备。
使用Imager，可即时、准确地获取远距离目标的热图像和辐射读数。
Imager 按人机工程学原理进行设计，左右手均可使用，只要扣动扳机，就可捕获热图像和数据。
Imager 最多可存储50 张图像，并可下载到您的个人电脑中，供存储、分析和制作报告之用。
InsideIR 辅助软件应用程序，可用来显示、检查、分析图像和数据，以确定与目标设备相关的定量及定性趋势。
您还可根据设备的条件、监控和资产管理的需要，使用InsideIR 来定义维护数据库。
Imager 能提供高性能的热成像功能，适于工业应用。
TI20热像仪的主要技术参数●电磁频谱范围：红外长波辐射7.5～14 μm●工作环境温度：0 °C～50 °C●测量温度范围：－10 °C～350 °C●报警温度范围：－15 °C～360 °C（可调）●存储容量：50张热图像●具有防尘和防潮保护（IP54级），可用于恶劣的工业环境。

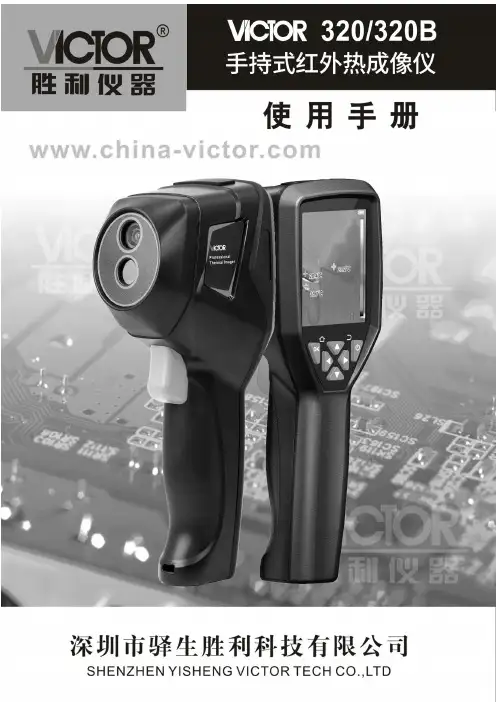

目录1产品简介 (1)2部件及功能键介绍 (1)3功能及基本操作 (2)3.1开关机 (2)3.2主界面 (2)3.3设置 (4)3.4拍照与录像 (4)3.5相册 (4)3.6测量 (5)3.7模式 (5)3.8调色板 (5)3.9充电 (5)3.10数据传输 (5)4规格参数 (6)5产品包装 (7)1产品简介VICTOR320/320B是一款拥有2.8寸大屏的手持式红外热成像仪，内置高灵敏红外热成像核芯，搭配720P可见光相机，清晰定位。
本仪器还具备可选多种调色板、中英文等多语言切换、图像模式选择、内置8G存储器等特点，可以更加清楚的拍摄物体的状态且为不同的用户需求提供帮助。
2部件及功能键介绍∙返回键/电源键：短按开机，长按关机；菜单选择状态下短按返回到上一菜单。
∙扳机：开机状态下短按“扳机键”拍照，长按“扳机键”录视频。
∙方向键：用于菜单选项、调色板或可见光/红外图像模式切换。
∙确认键/主页键：短按进入菜单选项/功能设置确认，长按返回主页。
∙Type-C USB：充电/数据传输。
3功能及基本操作3.1开关机关机状态下按下“”即可开机，开机状态下长按“”即可关机。
3.2主界面开机后，设备显示主界面，如右图：在此界面下，按下“”“”可以快捷切换色板；按下“”“”键快捷切换可见光成像和红外成像；短按“扳机键”可以拍照，长按“扳机键”可以录像。
此界面下，“”无效，按下“”则显示如下菜单界面：设置相册测量模式调色板弹出一级菜单后，可以通过“”“”选择一级菜单中的某个面板按钮，再次按下“”后，弹出对应的二级菜单，按下“”会返回到主界面。
同样可以通过“”“”选择二级菜单的每个功能按钮，按下“”可以确认选择对应功能，按下“”会返回到一级菜单。
在此界面下拍照和录像功能同样生效。
选项参数语言中文（简体）、中文（繁体）、英语、法语、德语、西班牙语、荷兰语、日语、韩语、阿拉伯语发射率0.01至1.00可调温度单位摄氏度、华氏度、开尔文温度告警开关可选高温或者低温门限告警存储查看内置存储情况及格式化日期时间设置手持仪的日期与时间自动关机可设置长时间不操作自动关机时间色板条显示开关屏幕色板条是否显示屏幕亮度根据使用环境光线强度，调节屏幕亮度恢复出厂设置所有参数恢复至出厂初始状态，但存储器不受影响3.4拍照与录像短按“扳机键”拍照，照片的格式为jpg格式；长按“扳机键”录视频，视频格式为mp4格式。

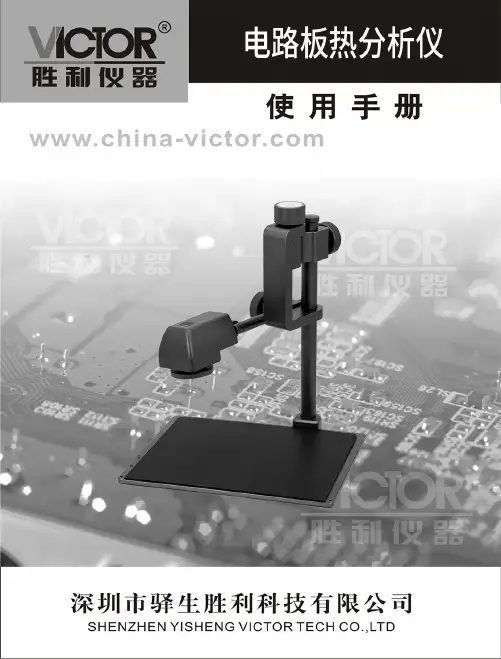

产品简介快速使用产品简介VICTOR 380J是一款适用于电路设计热量仿真、电路板快速维修和不良电子料检测等领域的新一代PCBA红外热成像分析仪。
1234567摄像头支架底板USB Type-C数据线说明书六角螺丝六角扳手11111411.根据底板的方向，将支架插入底板。
2.用2枚螺丝将支架固定。
3.将摄像头插入支架对应的孔中。
4.旋紧旋钮固定摄像头。
将附件中的USB Type-C线缆连接电脑和相机的USB口（建议连接USB 3.0或以上的接口），打开VICTOR 380J软件，即可开始观察被测物的红外热成像视频。
摄像头高低微调旋钮，可以细微调节摄像头高度，细微改变视频中被测物的大小。
摄像头高低粗调旋钮，可以快速调节摄像头高度，快速改变视频中被测物的大小。
调焦旋钮，可以使画面中被测物视频清晰。
摄像头固定旋钮，可以调节摄像头前后位置。
摄像头倾角旋钮，可以调节摄像头上下倾角。
通过调节下图中旋钮可以改变视频显示大小、清晰度和角度。
1.2.3.4. 5.双击Setup.exe图标，可以运行本产品的程序，显示如下界面：软件功能说明本软件的主界面功能块如下：12345实时视频相机状态市场及技术支持邮箱图形操作教程功能块详细说明对画面进行图形操作，如切换不同的色板，旋转，标记，重置等功能。
提供软件中所有功能项的详细说明。
所有的产品需求，市场销售方面沟通，以及产品的技术支持，均可以和这个邮箱沟通。
显示相机的连接状态，绿色表示相机已连接电脑软件，红色表示相机未连接和电脑软件。
显示当前摄像机观察到的被测物热成像实时视频。
6789功能按钮拍照和录像功能区设置可以通过此处对软件及相机进行设置。
可以在此处切换不同的功能块。
可以对当前窗口进行拍照和录像。
对软件进行各种丰富的功能操作。
10色带此处显示当前画面中的实时最高温和最低温，通过调整可调节箭头的温度，可以改变实时视频中图像的显示模式。
注：本软件将会不定期更新升级，说明书界面可能和 最新版本软件有一定的差异。

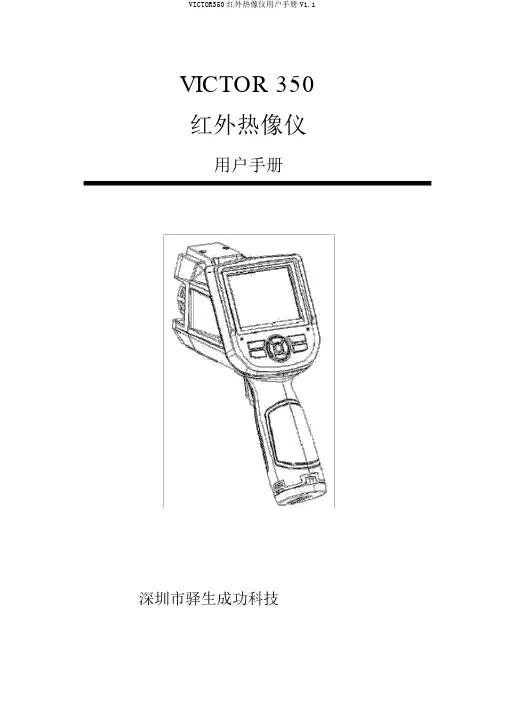

VICTOR 350红外热像仪用户手册深圳市驿生胜利科技有限公司! 警告、小心和注意定义警告代表可能导致人身伤害或死亡的危险情况或行为。
小心代表可能导致热像仪受损或数据永久丢失的情况或行为。
注意代表对用户有用的提示信息。
重要信息–使用仪器前请阅读小心–因热像仪使用非常灵敏的热感应器，因此在任何情况下（开机或关机）不得将镜头直接对准强烈幅射源（如太阳、激光束直射或反射等），否则将对热像仪造成永久性损害！小心 - 运输期间必须使用原配包装箱，使用和运输过程中请勿强烈摇晃或碰撞热像仪。
小心–热像仪储存时建议使用原配包装箱，并放置在阴凉干燥，通风无强烈电磁场的环境中。
小心 -避免油渍及各种化学物质沾污镜头表面及损伤表面。
使用完毕后，请盖上镜头盖。
小心 -为了防止数据丢失的潜在危险，请经常将数据复制（后备）于计算机中。
注意 -在精确读取数据前，热像仪可能需要3-5分钟的预热过程。
注意 -每一台热像仪出厂时都进行过温度校正，建议每年进行温度校正。
小心 -请勿擅自打开机壳或进行改装，维修事宜仅可由本公司授权人员进行。
目录! 警告、小心和注意 (2)1简介 (5)标准配置 (7)可选配置 (7)2热像仪简介 (8)功能键 (8)接口 (11)3基本操作 (12)电池安装及更换 (12)电池装卸 (12)更换电池 (13)电池安全使用常识 (14)快速入门 (15)获取热像 (15)温度测量 (15)冻结和存储图像 (16)回放图像 (16)导出存储的图像 (16)4操作指南 (17)操作界面描述 (17)工作界面 (17)主菜单 (18)对话框 (18)提示框 (19)测温模式 (19)自动/手动 (20)设置 (20)测温设置 (21)测温修正 (21)分析设置 (22)时间设置 (23)系统设置 (23)系统信息 (25)出厂设置 (25)文件 (26)打开 (26)存储 (27)自动存储 (28)删除 (29)格式化 (29)5技术规格 (31)6故障对策 (33)附录 A (34)常用材料的比辐射率（仅供参考） (34)附录B (35)出厂设置参数表 (35)1简介感谢您选择我公司的VICTOR350手持式红外热像仪。
型号识别VICTOR 350热像仪采用25um 160*120探测器，测温范围-20°C～+350°C，″TFT LCD。
功能VICTOR 350包含以下功能:6种色标可选择11种语言可选择1个可移动点测量1个区域测温最热点测量最冷点测量自动或手动控制色标温度范围°C, °F 和 K 测量单位高温报警设置背景温度修正2倍数字变焦冻结当前图像视频输出-NTSC 或PAL制TF卡图像存储温度修正内置常见材料比辐射率选择表主要应用:预防性维护电力工业：输电线、电力设备热状态检查，故障缺陷诊断。
电气系统：在电路过载发生之前预先识别。
机械系统：减少停机时间和防止故障。
建筑科学屋顶：快速高效地探测和查出渗水现象。
建筑结构：对商用楼和住宅楼进行红外能量评估调查。
潮湿探测：找到潮湿和发霉的根源。
修复：评估补救措施，确保区域完全干燥。
其他应用钢铁工业：炼钢、轧钢过程的监控，热风炉破损的诊断，出炉板胚温度检测等。
消防：森林防火及潜在火源寻找，特种材料自燃预防检测，电气防火安全检测。
医学：人体体表温度检测及温度场分布分析。
石化工业：输油管道状态检查，物料界面的检测，热泄漏及保温结构、动力设备状况的检测等。
1.1标准配置红外热像仪（扶手带）携带箱锂电池（2）锂电池充电器镜头盖用户手册、报表分析软件TF卡（8G）TF 读卡器1.2可选配置USB线视频输出线遮阳罩电源适配器（含电源线）便携背包多功能充电器（可接：欧标、英标和澳标插头，车载电源线）2热像仪简介2.1功能键231456[1] 电源开关用于热像仪的开启和关闭。
按此开关超过三秒，启动/关闭热像仪。
! 注意：关机后，再次开机建议至少等待十秒钟，以确保热像仪的安全。
[2] 选择/自动键（标记A）标记A的按键有以下两种功能。
a）第一个功能是修改选定的参数。
通过快速的按下（小于2秒）和松开按钮执行该功能，修改选定的参数。
以后每按压一次该键可选择下一个参数，被选中的参数将以黄色标记。
该功能包括：测温点和区域点- 按方向键可移动它们的位置。
按菜单键会弹出属性框，按“C”键可删除选择的测温对象。
区域–按菜单键弹出所选择区域的属性框。
在属性框中，用户选择区域的位置或大小，然后可用方向键移动区域位置或调整区域大小。
色标选中色标时，按左右键切换可选择的色标，色标名称显示在色标上方。
被选择的色标大约三秒后成为当前图像的色标，并作为下次开机的默认色标。
色标上下限值选中色标上下限时，按左右键增减色标条上下限温度范围；按上下键，平移色标对应的温度区间。
如果在自动模式下修改其中任何一个参数将变为手动模式。
b）第二个功能是强制调零。
按A键5秒以上，热像仪将自动校正以获得精确的测量。
[3] 取消（标记C）菜单模式时，按该键取消当前的菜单操作。
图像冻结或回放时，按该键将回到动活动模式。
当选中测量参数时，如测量点，按该键将删除该测量参数。
[4] 冻结/保存键（标记S）用来冻结或保存图像。
按一次该键将冻结图像，按确认键将保存图像，按取消键将返回到活动模式，保存图像时，若语音注释功能开启，将弹出语音注释对话框。
[5] 菜单/确认键包括上、下、左、右和菜单/确认（中间）键。
在不同操作模式下具有不同的功能。
在菜单模式，用于菜单选择，上下键用于同级菜单操作，左右键用于不同级菜单间操作，确认（中间）键用于激活菜单和确认选择。
在图像模式时，上下键用于2倍数字放大和返回正常图像操作。
2倍数字放大时，屏幕左上角会显示“X2”。
在选中测温点时，按菜单键弹出属性对话框，按四个方向键移动点位置。
在选中测温区域时，按确认键弹出属性对话框。
根据属性对话框中选择区域位置或大小，按四个方向键进行区域位置移动或区域大小改变。
[6] 扳机/快捷键扳机键作为自定义快捷键，可定义为以下功能：测温点–按一下增加测温点，再按一下删除测温点。
测温区域–按一下增加测温区域，再按一下删除测温区域。
图像保存–同S键，按一下开始图像保存操作。
2.2接口1234[1] USB线输出接口此接口通过USB线可与计算机相连传输数据，支持。
[2] TF卡槽使用标准TF卡，如随机配置的8G容量TF卡，用于仪器升级及保存图像。
[3] 视频输出用于视频输出。
[4] 电源接口外接电源输入接口，电源要求为DC12V，中心插头为正极。
3基本操作3.1电池安装及更换3.1.1电池装卸电池仓在仪器手柄内。
推动电池盖底部的推纽，扳开电池扣后即可装卸电池。
插入电池时，请注意电池带触点的一端先插进电池仓。
将电池盖合上，听到“啪”一声后，就可使用仪器。
! 注意：仪器应使用标准配置的电池，否则可能因电池尺寸和电压不正确，而损坏仪器的机械或电气性能。
3.1.2更换电池当电池大约剩余5％电量时，仪器将显示提示信息，并在约3秒后关机。
显示关机此时应更换电池。
3.2电池安全使用常识电池应尽可能保存在-20℃∽20℃环境温度下，因电池在储存期间存在少量的自放电现象，为避免电池在储存期间可能产生的过放电而影响电池容量，电池应充满电保存，并每隔一定时间进行一次充电。
时间间隔如下：环境温度为-20℃∽20℃，每6个月一次；环境温度为20℃∽45℃，每3个月一次；环境温度为45℃∽60℃，每1个月一次。
每次充电电量必须大于电池容量的50%以上。
电池应在0℃∽40℃环境温度下充电，在0℃环境温度下充电会减少电池容量，在40℃以上充电时可能会使电池温度过高并造成损坏。
! 警告：! 请勿拆解、挤压、刺戳电池；! 请勿使电池外部触点短路；! 保持电池干燥，勿置于火中或水中；! 请勿放置在儿童易触及处；! 请按照当地政府规定处置废弃电池。
3.3快速入门3.3.1获取热像安装好电池后，按热像仪电源开关（大于3秒）直至出现开机画面。
大约50秒后，仪器初始化完成，进入工作状态。
打开镜头盖，对准目标，调节热像仪镜头的焦距，使目标成像清晰。
按下“A”键进行自动校正后获得最佳热像。
! 注意：调焦不清晰，会导致测量错误。
3.3.2温度测量如果在屏幕上没有测温对象，按菜单键并选择测温模式，添加测温点、区域。
按确认键和左右键选择适合的测量参数。
将屏幕光标对准所测目标，目标对象的温度将会显示在屏幕的右上方。
为了得到高精确的测量，可长按A键5秒以上，至屏幕左上角显示“校正”字样，进行自动校正。
欲对当前热像进行详细测温，可按“S”键冻结图像，然后在屏幕上进行分析。
如果以后还需要分析，可以将热像保存下来，见第4章。
当目标温度大于或小于热像仪测温档位所对应的上限或下限温度时，屏幕温度将显示＞XXX℃或＜XXX℃，XXX代表所选档位的上限或下限温度。
如果需要修改测温对象的属性，选中该测温对象，然后按确认键，屏幕上则弹出该测温对象的属性对话框。
以下界面分别是测温点、测温区域的属性对话框。
测温点的属性可以设定比辐系数和参考点。
当“设为参考”选项更改为“是”时，其它测温对象显示的温度值为与该测温点的温差。
测温区域的属性可以设定比辐系数、是否设为参考、区域的测温类型（最高温度、最低温度或平均温度）以及区域移动的参数（区域位置或大小，并通过方向键调整）。
当“设为参考”选项更改为“是”时，其它测温对象显示的温度值为与此区域测温结果的温差。
3.3.3冻结和存储图像按“S”键冻结图像，按“C”键退出冻结。
以下三种方式可进行存储图像操作：按“S”键冻结图像后，选择“保存”存储图像或选择“取消”放弃保存。
按菜单键激活主菜单，选择“文件”菜单下的“存储”子菜单，进行保存图像操作。
选择“设置”菜单中的“系统设置”子菜单，将“快捷键”选项设为“保存”，按快捷键进行保存图像操作。
3.3.4回放图像按菜单键激活主菜单，选择“文件”菜单下的“打开”子菜单。
打开图像后，按左右键切换已存储的前后图像。
按C 键将退出回放模式，返回到活动模式。
3.3.5 导出存储的图像采用USB 端口下载TF 卡中图像，采用标配USB 线，连接仪器USB 端口和PC 机USB 端口，导出存储的图像。
请取出TF 卡，将其插入TF 卡读卡器，并连接到PC 机USB 端口，导出存储的图像。
4 操作指南4.1 操作界面描述4.1.1 工作界面[1] 公司标志： XXX[2] 工作状态： 显示当前的操作状态。
[3] 点测温标记： 白色十字游标。
[4] 选中的点测温标记： 黄色十字游标 ，并用“*”标识。
[5] 比辐射率： 设定的比辐射率。
[6] 下限温度： 色标的下限温度值。
[7] 色标： 色标条，用户可选择不同的色标。
