情境五实际应用矩阵键盘

矩阵键盘的原理及应用1. 矩阵键盘的原理矩阵键盘是一种常见的输入设备，由多个按键组成，可以同时检测多个按键的状态。

它采用了行列交叉的按键排列方式，通过按键的组合来实现多个输入选项。

其原理主要包括以下几个方面：1.1. 电路结构矩阵键盘的电路结构也称为“行列式键盘”，主要由行线（Row）和列线（Column）组成。

行线和列线通过导线互相交叉连接形成一个矩阵，每个按键都对应矩阵中的一个交叉点。

按键按下时，会导通对应的行线和列线，从而实现按键的状态检测。

1.2. 矩阵扫描矩阵键盘的工作原理是通过矩阵扫描来检测按键状态。

扫描过程由控制器完成，控制器通过逐行扫描的方式检测按键状态。

具体流程如下：1.所有行线置为高电平，所有列线设置为输入模式。

2.逐行将某一行设置为低电平，同时读取列线上的状态。

3.根据读取到的列线状态，确定按下的按键。

4.更新按键的状态，并记录下来。

5.重复以上步骤，直到扫描结束。

1.3. 按键编码矩阵键盘检测到按键状态后，需要进行按键编码，将按键状态转化为数字或字符。

常见的按键编码方式有两种：•行列编码：将矩阵键盘的行和列对应关系转化为一个唯一的值，通常使用二进制编码来表示。

•状态编码：通过按键的状态（按下或释放）来表示，通常使用两个状态位来编码。

2. 矩阵键盘的应用矩阵键盘由于其结构简单、使用方便等特点，在多个领域都得到了广泛的应用。

以下是矩阵键盘的一些常见应用场景：2.1. 电子产品矩阵键盘在电子产品中被广泛应用，比如手机、电视遥控器、计算器等。

它可以提供多个输入选项，方便用户进行操作。

矩阵键盘的结构紧凑，可与其他电路板集成，节省空间，适用于小型电子产品。

2.2. 工业控制矩阵键盘在工业控制领域也有重要应用。

比如工控终端设备、仪表仪器等，可以利用矩阵键盘实现数据输入和操作控制。

由于矩阵键盘可以同时检测多个按键的状态，因此非常适合于工业环境中需要同时输入多个信号的场合。

2.3. 家用电器矩阵键盘在家用电器中也有广泛应用，如洗衣机、微波炉、冰箱等。

矩阵键盘的应用原理什么是矩阵键盘矩阵键盘是一种常见的输入设备，它由多行多列的按键组成，可以通过按下不同的按键来输入不同的字符和命令。

矩阵键盘通常被用于计算机、电子设备和智能家居等领域。

矩阵键盘的工作原理矩阵键盘的工作原理非常简单，它通过将按键排列成行和列的形式，并使用矩阵的方式进行扫描和识别。

下面是矩阵键盘的工作原理的步骤：1.按键排列：矩阵键盘的按键被排列成多行多列的矩阵。

每个按键都与一个特定的行和列相连。

2.按键扫描：当用户按下某个按键时，这个按键所在的行和列都会被激活。

矩阵键盘会依次扫描每一行并检测是否有按键被按下。

3.按键识别：当矩阵键盘检测到某一行被激活时，它会继续扫描该行的每一列。

如果某一列也被激活，矩阵键盘就可以确定用户按下了特定的按键。

4.字符输入：根据按键识别的结果，矩阵键盘可以将相应的字符或命令发送给计算机或其他设备进行处理。

矩阵键盘的优势矩阵键盘相比其他类型的键盘有以下优势：•节省空间：由于按键被排列成矩阵的形式，矩阵键盘相对于其他键盘类型来说更加紧凑，占用空间更少。

•便于集成：矩阵键盘可以很容易地与其他电子设备集成在一起，其扁平化的设计也使得它更容易嵌入到各种设备中。

•多功能性：通过合理的布局和设计，矩阵键盘可以实现多种功能，例如数字输入、控制命令和快捷键等。

•灵活性：矩阵键盘的按键布局可以灵活调整，适应不同的应用场景和用户需求。

矩阵键盘的应用领域矩阵键盘在各种领域都有广泛的应用，其中包括：1.计算机：矩阵键盘是计算机最常见的输入设备之一，用于输入字符、命令和快捷键等。

2.电子设备：矩阵键盘也被广泛用于电子设备，如手机、平板电脑、数字相机等，用于输入字符、控制命令和菜单导航等。

3.智能家居：矩阵键盘可以作为智能家居控制面板的一部分，用于控制灯光、温度、音响等设备。

4.工业自动化：在工业自动化领域，矩阵键盘通常被用于控制面板和操作界面，用于操作和控制各种设备和机械。

5.安防系统：矩阵键盘还可用于安防系统中的控制面板，例如安全门、门禁系统和监控设备等。

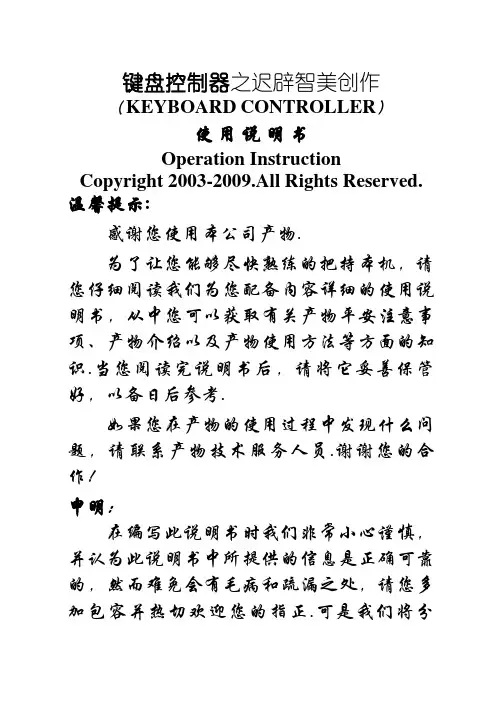

键盘控制器之迟辟智美创作（KEYBOARD CONTROLLER）使用说明书Operation Instruction Copyright 2003-2009.All Rights Reserved.温馨提示:感谢您使用本公司产物.为了让您能够尽快熟练的把持本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获取有关产物平安注意事项、产物介绍以及产物使用方法等方面的知识.当您阅读完说明书后，请将它妥善保管好，以备日后参考.如果您在产物的使用过程中发现什么问题，请联系产物技术服务人员.谢谢您的合作！申明：在编写此说明书时我们非常小心谨慎，并认为此说明书中所提供的信息是正确可靠的，然而难免会有毛病和疏漏之处，请您多加包容并热切欢迎您的指正.可是我们将分歧毛病本手册可能呈现的问题和疏漏负责.同时，由于我们无法控制用户对本手册可能造成的误解，因此，将不负责在使用本手册的过程中呈现的事故或由此引起的损坏.对因使用本产物所造成的任何损坏第三方的索赔不负责任.对因软件的误把持、产物维修、或其它意外情况等引起资料的删改或丧失不负任何责任，也分歧毛病由此造成的其它间接损失负责.本产物的发行和销售由原始购买者在许可协议条款下使用.未经允许，任何单元和个人不得将本说明书全部或部份复制、再生或翻译成其它机器可读形式的电子媒介.本说明书若有任何修改恕不另行通知.因软件版本升级而造成的与本说明书不符，以软件为准.注：本设备在出厂前已经过严格的质量测试，符合国家电磁辐射标准.目录第一部份键盘把持...............................................................4 1.1设备概述 (4)1.2开机运行 (6)1.3键盘登录 (6)1.4键盘注销 (6)第二部份控制监控主机 (6)2.1选择监视器…………………………………………………………6 2.2选择图像……………………………………………… (7)2.3向前、向后切换图像………………………………………………72.4图像坚持 (7)2.5主机自由切换...............................................................7 2.6主机法式切换...............................................................8 2.7主机同步切换...............................................................9 2.8主机群组切换...............................................................10 2.9屏幕分割控制 (10)2.10屏幕拼接控制...............................................................10 2.11保管主机以后设置.........................................................11 2.12网络主机控制...............................................................11 2.13监控主机菜单设置.........................................................11第三部份控制摄像机......................................................12 3.1选择摄像机 (12)3.2控制摄像机方向……………………………………………………12 3.3控制摄像机镜......13 3.4预置位把持 (13)3.5图像返回 (14)3.6自动巡视 (14)3.7轨迹扫描 (14)3.8区域扫描 (15)3.9云台自动扫描………………………………………………………15 3.10把持辅助功.........16 3.11智能摄像机菜单设置......................................................16第四部份控制报警主机 (16)4.1选择警点 (16)4.2防区警点设防、撤防......................................................16 4.3报警应答 (17)4.4警点状态查询...............................................................17 4.5报警联动开、关 (17)4.6报警联动时间...............................................................17第五部份控制数字录像机 (17)5.1选择数字录像机............................................................17 5.2图像监控 (18)5.3多画面监控 (18)5.4图像浏览 (18)5.5图像抓拍 (18)5.6图像播放、暂......18 5.7图像快退、快进............................................................18 5.8图像段首、段末............................................................18 5.9图像帧退、帧进............................................................18 5.10图像录制 (19)5.11图像停止 (19)5.12信息显示 (19)5.13录像机菜单设......19 5.14退出控制数字录像机......................................................19第六部份宏指令功能......................................................19 6.1宏指令在单级系统的应用 (19)6.2宏指令在多级系统的应用 (19)6.3宏指令把持 (20)第七部份键盘设置…………………………………………………21 7.1通讯速率设置………………………………………………………21 7.2控制协议设置...............................................................21 7.3把持员设置 (22)7.4惯例设置 (22)7.5语言选择 (24)7.6版本信息 (24)7.7退出 (24)第八部份键盘连接…………………………………………………25 8.1 键盘与智能摄像机、解码器连接示意图 (25)8.2键盘与监控主机连接示意图 (26)8.3键盘与报警主机连接示意图 (27)8.4键盘与数字录像机连接示意图 (28)平安事项 (29)主键盘控制器KEYBOARD CONTROLLER第一部份键盘把持1.1 设备概述：主键盘控制器是以把持控制安防监控主机、智能摄像机、数字录像机、报警主机为特色的把持设备.键盘控制器内置有SISO、PELCO、EREN、SAMSUNG、PANASONIC、KALATEL等多种智能摄像机控制协议，还内置有HIKVISION、DAHUA、DALI等数字录像机控制协议.键盘控制器采纳RS485通讯方式，有5种经常使用的波特率可供选择.主键盘控制器具有控制安防监控主机的视音频切换、编程切换、图像坚持、站点网络、菜单设置等功能.主键盘控制器具有控制智能摄像机的云台、镜头、预置位、巡视队列、轨迹扫描、菜单设置等功能.共同的一杆操控功能，使用矢量摇杆可灵活控制恒速和变速智能摄像机的云台、镜头举措.主键盘控制器具有控制数字录像机的多画面监控、录像、播放、快进、快退、信息显示、菜单设置等功能.主键盘控制器具有控制报警主机的设防、撤防、报警应答、报警联动等功能.主键盘控制器液晶屏显示站点号、监视器号、摄像机号、报警号及把持状态，把持方便直观.主键盘控制器采纳密码管理，用户必需输入正确密码才华进行键盘把持.共同的宏指令功能使得各种复杂把持变得简单易记，可将监控主机中的分歧把持组合起来，实现便捷的联动把持.键盘控制器面板图：按键功能说明：按键功能按键功能【Alarm】选择报警点【DVR】选择录像机【CAM】选择摄像机【MON】选择监视器【Setup】菜单编程【Ack】功能确认【On】启动功能【Off】关闭功能【Last】上一图像【Next】下一图像【Hold】图像坚持【Run】运行法式切换【Salvo】运行同步切换【Win】分割控制【Group】运行群组切换【Zone】分割控制【Time】时间间隔【Site】选择主机站点【Shot】调用预置点【Patrol】图像巡视【Aux】辅助功能【Scan】图像扫描【Return】图像返回【Fn】宏指令功能【Clear】数字清除【】登录/注消【】段首【】段未【】快退【】快进【】帧退【】帧进【】播放、暂停【】停止【】监控【】视窗【】多画面【】浏览【】抓拍【】录像【】返回【】信息【0】-【9】输入数字摇杆能控制云台方向和镜头光圈、聚焦、变倍；在设置功能中，能控制光标的移动，确认或取消选择项；摇杆顶部的按钮为多功能智能键，使用智能键可以相互转换矢量摇杆的功能.把持功能1功能2云台的上下左右举措光标的上下左右移动云台的四对角举措光标的上下左右翻页镜头的变倍ZOOM功选项的取消、确认功能能1.2 开机运行：用一个直流12V电源通过接口盒及8芯扁线供电，并将接口盒上的RS485与被控制设备通讯接口正确连接.接通电源时，键盘显示软件版本号（Ver）、键盘编号（KBID）、控制协议（P）、通讯速率（B）等信息.信息显示片刻后键盘进入正常的把持状态.在键盘正常的把持状态中输入数字时，稍长时间按住数字【 0 】键不放，可将数字清零.数字超越4位时会自动清零，并显示输入的新数字.1.3 键盘登录：接通电源，键盘显示信息片刻后，键盘显示“Password”提示输入把持员密码.输入密码（原始密码000000），按【】键登录.如果密码不正确，数据显示区提示重新输入密码；如果密码正确，在显示屏上会显示监控主机的系统时间或“Keyboard”.1.4 键盘注销：键盘把持完后，为防止他人非法把持，按【】键可将键盘置入把持呵护状态（注销用户），键盘显示屏状态显示区显示“Password”.注：用户应改变原始密码，以禁止未授权的人员把持键盘.第二部份控制监控主机注：要使键盘能够控制监控主机，必需先设置好键盘的控制协议、通讯速率及键盘编号.具体设置请拜会“键盘设置”中的相关部份.2.1选择监视器：从键盘把持视频选择，要有效地将键盘连接到监控主机，先选监视器号再调摄像机图像，才华实现对摄像机的把持.在键盘数字区输入所欲选择的有效监视器号；按键盘【MON】键，此时监视器显示区显示新输入的监视器号.例如:选择2号监视器.1.按数字【 2 】键；2.按【MON】键.此时监视器2即为现行受控监视器.2.2选择图像:在数字键区输入需要选择的图像号(在监控主机上对应该号应有视频信号输入).按键盘【CAM】键，此时该图像画面应切换至指定的监视器上，图像显示区显示新输入的图像号.例如：选择3号图像在1号监视器上显示.1.按数字【 1 】键，再按【MON】键；2.按数字【3】键，再按【CAM】键.此时1号监视器显示3号图像画面.2.3 向前、向后切换图像：按【Next】键，则图像酿成向前切换的方式运行（递增）；按【Last】键，则图像酿成向后切换的方式运行（递加）.2.4 图像坚持：按【Hold】键能停止切换的运行，使监视器的图像停留在正在切换的摄像机画面上.或输入摄像机号，再按【CAM】键，也可停止切换的运行，使监视器的图像停留在选定的摄像机画面.2.5 主机自由切换：自由切换是指经过适当的编程，可在监视器上自动地有序地显示一系列由编程指定的视频输入.每一个视频输入显示一段设定的停留时间，自由切换可循环反复进行，也可停留在某一视频输入上.2.5.1 监视器自由切换的编程过程如下：1. 选择想要设置为自由切换的监视器号；2. 输入想要每一摄像机停留的时间（2～240秒）；3. 输入自由切换的起始摄像机号；4. 输入自由切换的结束摄像机号.例如：在3号监视器上切换1-6号摄像机，画面停留2秒：1. 按【 3 】键，再按【MON】键(选择监视器)；2. 按【2 】键，再按【Time】键(输入自由切换停留时间)；3. 按【1 】键，再按【On】键（起始摄像机号）；4. 按【6 】键，再按【Off】键（结束摄像机号）.2.5.2 设置自由切换队列中的摄像机的停留时间:按数字键输入自由切换停留时间（秒），再按【Time】键.2.5.3 运行自由切换：按数字【 0 】键，再按【Run】键.2.5.4 在已编程好的自由切换队列中增加一个摄像机:按以下步伐进行：1. 按数字键，输入要增加的摄像机号；2. 按【Ack】键；3. 按【On】键.2.5.5 在已编程好的自由切换队列中删除一个摄像机:按以下步伐进行：1. 按数字键，输入要删除的摄像机号；2. 按【Ack】键；3. 按【Off】键.2.5.6 停止自由切换的运行：按【Hold】键或输入摄像机号，再按【CAM】键，即可停止切换的运行.按数字【0 】键，再按【Run】键可继续运行自由切换.2.5.7 递进/递退单步切换或改变切换方向：按【Next】键，则切换方向酿成递增的方式运行；按【Last】键，则切换方向酿成递加的方式运行.2.6 主机法式切换：法式切换是指经过监控主机菜单的编程，可在监视器上自动地有序地显示一系列编程指定的视频输入，每一个视频输入显示一段设定的停留时间的切换队列.2.6.1设置法式切换队列：在监控主机菜单的SWITCH（切换设置）下的TOUR（法式切换）项设置.2.6.2 运行法式切换队列：按以下步伐进行：1. 按数字键，输入欲运行的法式切换的队列号（1～32）；2. 按【Run】键.例如：在3号监视器上运行2号法式切换：1. 输入数字键【 3 】，按【MON】键确认；2. 输入数字键【2 】，按【Run】键运行.注：分歧系列监控主机，其法式切换队列号范围有的为：1～64.2.6.3 改变法式切换运行方向:按【Next】键，则切换方向酿成递增的方式运行；按【Last】键，则切换方向酿成递加的方式运行.2.6.4停止法式切换的运行:按【Hold】键或输入摄像机号，再按【CAM】键，即可停止切换的运行.2.7 主机同步切换同步切换队列是指将一组摄像机画面顺序地切换到一组连续的监视器上显示，可由监控主机菜单编程设置.2.7.1设置同步切换队列：在监控主机菜单的SWITCH（切换设置）下的SALVO（同步切换）项设置.2.7.2运行同步切换队列：按以下步伐进行：1. 按数字键，输入同步切换队列号（1～16）；2. 按【Salvo】键，当同步切换队列的监视器数目超越最年夜监视器号时，过剩的摄像机画面将不被显示.注：分歧系列监控主机，其同步切换队列号范围有的为：1～32.2.8 主机群组切换：群组切换队列是将多组同步队列摄像机画面顺序地切换到一组监视器上显示，可由监控主机菜单编程设置.2.8.1设置群组切换队列：在监控主机菜单的SWITCH（切换设置）下的GROUP（群组切换）项设置.2.8.2运行群组切换队列：按以下步伐进行：1. 按数字键，输入群组切换队列号（1～8）；2. 按【Group】键.注：分歧系列监控主机，其群组切换队列号范围有的为：1～16.2.8.3 停止群组切换的运行：按【Hold】键或按数字【 0 】键，再按【Group】键，即可停止群组切换的运行. 2.9 屏幕分割控制：在具有画面分割功能的监视器上把持屏幕分割.在一个监视器上默认屏幕最年夜分割块数量为16:水平方向数量为4,垂直方向数量为4.1. 选择监视器.把持：输入数字，按【Win】键确认分割监视器.2.选择启始监视窗（分割区左上角）.把持：输入数字，按【On】键确认启始分割区.3.选择结束监视窗（分割区右下角）.把持：输入数字，按【Off】键确认结束分割区.4.选择摄像机.把持：输入数字，按【CAM】键确认摄像机.2.10 屏幕拼接控制：在具有画面拼接功能的监视器上把持屏幕拼接.注意在“键盘设置”中的“屏幕拼接墙设置”相关部份进行设置.1.选择拼接区.把持：按【Zone】键确认设定拼接区.2.选择启始监视器（拼接区左上角）.把持：输入数字，按【On】键确认启始拼接区.3.选择结束监视器（拼接区右下角）.把持：输入数字，按【Off】键确认结束拼接区.4.选择摄像机.把持：输入数字，按【CAM】键确认摄像机.2.11 保管主机以后设置：对监控主机编程切换、设防、报警输出时间等的设置，如需保管让监控主机在下一次开机时能自动进入该切换状态，应对监控主机的设置进行保管.把持方法：按数字【9 】【8 】键，按【Aux】键，再按【On】键.2.12 网络主机控制：在一个监控系统中有多台监控主机，可组成一个监控网络.在网络中的任何副键盘控制器只能控制本地监控主机，而在网络中的任何主键盘控制器都可控制任何一台网络监控主机，也可通过设置主机权限菜单，限制主键盘控制器对网络监控主机的控制.控制步伐如下：1. 输入网络监控主机的编号（000暗示本地监控主机）；2. 按【Site】键；3. 接下来的任何把持都是对所选择的监控主机进行.2.13 监控主机菜单设置：监控主机屏幕菜单可编程主机主要的功能参数，屏幕菜单可通过第1号监视器输出显示（有些监控主机，其屏幕菜单有的可通过第1~16号监视器输出显示）.2.13.1访问菜单系统：选择要输出显示菜单的监视器号，按【MON】键确认.按住智能键不松开，再按【Setup】键进入监控主机菜单编程功能，键盘液晶屏状态显示区显示“Iso·Prog.”.2.13.2退出菜单系统：当菜单编程完成时，按【Setup】键能从监控主机菜单中退出到切换控制把持状态.2.13.3菜单编程把持说明：在每一个菜单中，按【On】键可进入其子菜单，按【Off】键可返回到上一级菜单，下列菜单功能键适用所有菜单.功能键盘把持功能键盘把持进入子菜单摇杆右旋或【On】键退出子菜单摇杆左旋或【Off】键数字清除【Clear】键编程数字【 0 】-【 9 】键编程光标上摇杆上编程上一页摇杆左上编程光标下摇杆下编程下一页摇杆右上编程光标左摇杆左编程左一页摇杆左下编程光标右摇杆右编程右一页摇杆右下注：在编程菜单中输入数据时，请先按【Clear】键或稍长时间按【0 】键清除原已存在的数据.第三部份控制摄像机注：要使键盘能够控制摄像机，必需先设置好键盘对应的的控制协议、通讯速率及键盘编号.具体设置请拜会“键盘设置”中的相关部份.3.1 选择摄像机:在数字键区输入需要选择的摄像机号，按键盘【CAM】键.例如：选择2号摄像机.1. 按数字【 2 】键；2. 按【CAM】键.3.2 控制摄像机方向:由键盘的矢量摇杆控制摄像机的方向.按以下步伐进行：1. 向图像要运动的方向，把持矢量摇杆，就可控制摄像机方向；2. 松开矢量摇杆，即停止对摄像机的方向把持.矢量摇杆偏离中心的水平正比于智能摄像机运动的速度，即矢量摇杆偏离中心位置角度越年夜，智能摄像机运动的速度越快.3.3 控制摄像机镜头：旋转矢量摇杆可控制摄像机镜头的变倍（ZOOM）功能，通过此功能可改变镜头的变焦倍数,从而获得广角（远离物体）或特写画面（接近物体）.快速双击智能键，键盘液晶屏状态显示区显示“Lens”，矢量摇杆进入控制摄像机镜头的光圈（IRIS）、聚焦（FOCUS）状态.在“Lens”状态下，快速双击智能键，矢量摇杆退出控制光圈、聚焦的状态；或在10秒内如未控制光圈、聚焦功能，键盘矢量摇杆自动退出控制光圈、聚焦的状态.在“Lens”状态下，左右偏动矢量摇杆可控制摄像机镜头的光圈（IRIS）功能，通过此功能可改变镜头的进光量，从而获得适中的亮暗图像.在“Lens”状态下，上下推动矢量摇杆可控制摄像机镜头的聚焦（FOCUS）功能, 通过此功能可改变镜头的焦距，从而获得清晰的图像.松开矢量摇杆，即停止对摄像机的镜头把持.3.4 预置位把持：3 设置预置位：选择摄像机，调整好图像，输入自已界说的预置位编号，按【Shot】键，按住智能键不松，再按【On】键，最后松开智能键.调整好图像，进行下一个预置位设置.3 调用预置位：在数字区输入想要调看的预置图像号码，按【Shot】键，再按【Ack】键.如事先没设置该预置图像，监视器图像则无变动.3 清除预置位：选择摄像机，输入预置位编号，按【Shot】键，按住智能键不松，再按【Off】键，最后松开智能键.3.5 图像返回：选择摄像机，按【Return】键，能使摄像机从以后的图像返回到上一个图像.3.6 自动巡视：3 设置巡视队列：先设置好摄像机的预置位，才华在巡视队列中被使用.1. 在数字区输入巡视队列号码，按【Patrol】键，再按【On】键，开始设置巡视队列；2. 在数字区输入预置画面号码,按【Shot】键，在设置巡视队列加入第一个预置位；3. 在数字区输入预置画面号码,按【Shot】键，在设置巡视队列加入第二个预置位；4. 在数字区输入预置画面号码,按【Shot】键，在设置巡视队列加入最后一个预置位；5. 按【Off】键，设置巡视队列结束.注：有些智能摄像机无巡视队列功能，因此该项功能要视智能摄像机而定！3 调用巡视队列：在数字区输入想要运行的巡视队列号码，按【Patrol】键，再按【Ack】键.摄像机开始运行事先编制好的巡视队列图像.如事先没设置该巡视队列，图像则无变动.3 清除巡视队列：调要控制的摄像机，在数字区输入想要清除的巡视队列号码，按【Patrol】键，再按【Off】键.3.7 轨迹扫描：3 设置轨迹扫描：1. 按数字【 5 】键；2. 按数字键，输入轨迹扫描号码（1～3. 按【Patrol】键，再按【On】键，开始设置轨迹扫描；4. 把持矢量摇杆，向预期方向移动摄像机，或控制摄像机镜头的变倍功能，调节图像年夜小；5. 按【Off】键，设置轨迹扫描结束.3 调用轨迹扫描：1. 按数字【 5 】键；2. 按数字键，输入轨迹扫描号码（1～8）；3. 按【Patrol】键，再按【Ack】键.摄像机开始运行事先编制好的轨迹扫描图像.如事先没设置该轨迹扫描，图像则无变动.3.8 区域扫描：3 设置区域扫描：1. 按数字【 8 】键；2. 按数字键，输入区域扫描号码（1～8）；3. 按【Patrol】键，再按【On】键，确认设置区域扫描起始位置；4. 把持矢量摇杆，调节好区域扫描结束摄像机图像；5. 按【Off】键，确认设置区域扫描结束位置.3 调用区域扫描：1. 按数字【 8 】键；2. 按数字键，输入区域扫描号码（1～8）；3. 按【Patrol】键，再按【Ack】键.摄像机开始运行事先编制好的区域扫描图像.如事先没设置该区域扫描，图像则无变动.3.9 云台自动扫描：开始自动扫描：选择摄像机，先按【Scan】键，再按【On】键；或按数字【 0 】键，再按【Aux】键,最后按【On】键.停止自动扫描：选择摄像机，先按【Scan】键，再按【Off】键；或按数字【0 】键，再按【Aux】键,最后按【Off】键.3.10 把持辅助功能：翻开辅助功能开关：选择要控制的摄像机，先按数字键输入辅助功能号，再按【Aux】键,最后按【On】键.关闭辅助功能开关：选择要控制的摄像机，先按数字键输入辅助功能号，再按【Aux】键,最后按【Off】键.解码器经常使用的辅助功能号及辅助功能：1通用辅助开关，2雨刷控制，3灯光控制，4温度控制.3.11 智能摄像机菜单设置：选择要设置的摄像机号，按【CAM】键确认.按住智能键不松开，再按【Setup】键进入智能摄像机的设置菜单，键盘液晶屏状态显示区显示“Cam·Prog.”；或按数字【0 】键，再按【Shot】键，最后按【Ack】键，2次相同把持能进入智能摄像机的设置菜单.在智能摄像机的菜单中：1. 把持键盘的矢量摇杆上、下、左、右移动菜单光标；2. 顺时针、逆时针旋转矢量摇杆可确认、取消选中的功能；3. 上、下把持矢量摇杆可输入菜双数据.第四部份控制报警主机4.1 选择警点：在数字键区输入需要选择的警点号，按键盘【Alarm】键.例如：选择3号警点.把持方法：1. 按数字【 3 】键；2. 按【Alarm】键.此时3号警点已处于受控状态，键盘液晶屏的警点区显示3号警点.4.2 防区警点设防、撤防：键盘可对监控主机内置的16个触点或报警主机的警点进行设防、撤防.警点设防：输入警点号，按【Alarm】键，按住智能键不松，再按【On】键，最后松开智能键.警点撤防：输入警点号，按【Alarm】键，按住智能键不松，再按【Off】键，最后松开智能键.4.3 报警应答：输入警点号，按【Alarm】键，再按【Ack】键.4.4 警点状态查询：在有监控主机的系统中，可进行警点状态查询.查询警点状态：输入数字【 9 】【 7 】键，按【Aux】键，按【On】键.关闭状态显示：输入数字【 9 】【 7 】键，按【Aux】键，按【Off】键.也可以直接通过监控主机的菜单中报警相关项查询警点状态.4.5 报警联动开、关：报警可以自动地切换视频输入到视频输出，并能控制报警联动.报警联动开：输入报警联动号，按【Alarm】键，然后按【Aux】键，再按【On】键.报警联动关：输入报警联动号，按【Alarm】键，然后按【Aux】键，再按【Off】键.4.6 报警联动时间：输入报警联动号，按【Alarm】键，按数字键输入联动时间(分钟)，然后按【Time】键.第五部份控制数字录像机注：要使键盘能够控制数字录像机，必需先设置好键盘对应的的控制协议、通讯速率及键盘编号.具体设置请拜会“键盘设置”中的相关部份.5.1 选择数字录像机：按数字键输入数字录像机的编号，按【DVR】键.此时键盘液晶显示屏状态区显示“Shift DVR”，暗示键盘处在控制数字录像机状态.5.2 图像监控：按键盘【】键，能把持数字录像机从播放、录像状态下返回到正常的图像监控状态中.5.3 多画面监控：输入画面数量，按键盘【】键，能控制数字录像机屏幕按相应的画面格式显示.例如：数字录像机9画面显示.1. 按数字【 9 】键；2. 按【】键.5.4 图像浏览：按键盘【】键，能控制数字录像机屏幕图像切换显示，供把持员监控浏览.5.5 图像抓拍：按键盘【】键，能控制数字录像机抓拍下以后屏幕图像，供把持员记录监控情景.5.6 图像播放、暂停：按键盘【】键，能把持数字录像机播放已录制好的录像资料，在播放录像资料过程中按【】键能暂停播放，再按【】键能继续播放录像资料.5.7 图像快退、快进：按键盘【】键，能把持数字录像机快速向前播放；按键盘【】键，能把持数字录像机快速向后播放.5.8 图像段首、段末：按键盘【】键，能把持数字录像机移到录像资料的开始位置播放；按键盘【】键，能把持数字录像机结束以后的录像资料播放，并播放下一录像资料.5.9 图像帧退、帧进：按键盘【】键，能把持数字录像机按帧向前播放；按键盘【】键，能把持数字录像机按帧向后播放.5.10 图像录制：按键盘【】键，能把持数字录像机记录选中的摄像机图像.5.11 图像停止：按键盘【】键，能停止数字录像机的播放、录像把持.5.12信息显示：按键盘【】键，能显示或关闭数字录像机的屏幕提示信息.5.13 录像机菜单设置：按住智能键不松开，再按【Setup】键进入录像机的设置菜单,键盘液晶屏状态显示区显示。

一、实验目的1. 掌握矩阵式键盘的工作原理及电路设计方法。

2. 熟悉单片机与矩阵键盘的接口连接及编程技巧。

3. 提高动手实践能力，培养创新意识。

二、实验设备1. 单片机实验平台2. 矩阵键盘模块3. 数字多用表4. 编译器（如Keil51）5. 连接线三、实验原理矩阵键盘是一种常用的键盘设计方式，通过行列交叉点连接按键，从而实现多个按键共用较少的I/O端口。

矩阵键盘通常采用逐行扫描的方式检测按键状态，当检测到按键按下时，根据行列线的电平状态确定按键位置。

四、实验内容1. 矩阵键盘电路设计2. 矩阵键盘编程3. 矩阵键盘测试与调试五、实验步骤1. 电路设计（1）根据矩阵键盘的规格，确定行线和列线的数量。

（2）将行线和列线分别连接到单片机的I/O端口。

（3）在行线上串联电阻，防止按键抖动。

（4）连接电源和地线。

2. 编程（1）初始化单片机的I/O端口，将行线设置为输出，列线设置为输入。

（2）编写逐行扫描程序，逐行拉低行线，读取列线状态。

（3）根据行列线状态判断按键位置，并执行相应的操作。

3. 测试与调试（1）将编写好的程序下载到单片机中。

（2）连接矩阵键盘，观察按键是否正常工作。

（3）使用数字多用表检测行列线电平，确保电路连接正确。

（4）根据测试结果，对程序进行调试，直到矩阵键盘正常工作。

六、实验结果与分析1. 电路连接正确，按键工作正常。

2. 逐行扫描程序能够正确检测按键位置。

3. 按键操作能够触发相应的程序功能。

七、实验总结1. 通过本次实训，掌握了矩阵式键盘的工作原理及电路设计方法。

2. 熟悉了单片机与矩阵键盘的接口连接及编程技巧。

3. 提高了动手实践能力，培养了创新意识。

八、心得体会1. 在实验过程中，遇到了电路连接错误和程序调试困难等问题，通过查阅资料、请教老师和同学，最终成功解决了问题。

2. 本次实训让我深刻体会到理论知识与实际操作相结合的重要性，同时也认识到团队合作的重要性。

九、改进建议1. 在电路设计过程中，可以考虑增加去抖动电路，提高按键稳定性。

51单片机矩阵键盘原理介绍在嵌入式系统中，矩阵键盘是一种常见的输入装置。

51单片机是广泛使用的一种微控制器，结合矩阵键盘可以实现各种应用。

本文将详细介绍51单片机矩阵键盘的原理及其工作方式。

什么是矩阵键盘？矩阵键盘是将一组按钮布置成矩阵形式，以减少输入引脚的数量。

每个按钮在矩阵键盘中都会被分配一个坐标，通过扫描行和列，可以确定用户按下的是哪个按钮。

51单片机的输入输出结构51单片机具有强大的输入输出能力，可以连接各种外设。

在使用矩阵键盘时，通常使用IO口进行输入和输出操作。

矩阵键盘的接线方式将矩阵键盘与51单片机连接时，需要将键盘的行和列引脚分别连接到单片机的IO 口。

通过对行进行扫描，再根据列的输入状态判断按钮是否按下。

这种接线方式可以大大减少所需的IO口数量。

矩阵键盘的扫描原理矩阵键盘的扫描原理是通过不断扫描行并读取列的状态来判断按钮是否按下。

具体步骤如下： 1. 将所有行引脚设为输出，输出高电平。

2. 逐个扫描行，将当前行引脚设为低电平。

3. 读取所有列引脚的状态，如果有低电平表示有按钮按下。

4. 如果有按钮按下，则根据行和列的坐标确定按下的按钮。

51单片机矩阵键盘的实现以下是使用51单片机实现矩阵键盘的基本步骤： 1. 将行和列引脚连接到单片机的IO口。

2. 初始化IO口的状态。

3. 在主程序中进行循环扫描，根据扫描结果执行相应的操作。

优化矩阵键盘的扫描速度为了提高矩阵键盘的扫描速度，可以采用以下优化方法： 1. 使用硬件定时器来定时扫描行，减少CPU的负载。

2. 使用中断方式处理按键事件，从而减少程序中的轮询操作。

3. 将矩阵键盘的行和列布局进行优化，减少扫描的时间复杂度。

利用矩阵键盘实现密码输入矩阵键盘广泛应用于密码输入功能。

通过将矩阵键盘与51单片机结合，可以实现密码的输入、验证等功能。

以下是一个简单的密码输入的实现步骤： 1. 设置一个密码数组用于存储密码。

2. 使用矩阵键盘获取用户输入的密码，并依次存储到临时数组中。

自主学习用实验矩阵键盘识别实验
一、实验目的
1、掌握 4×4 矩阵键盘的工作原理和键盘的扫描方式。

2、掌握键盘的去抖方法和键盘应用程序的设计。

二、实验设备
1、PC 机一台；
2、开放式模块化单片机教学实验箱一台；
3、USB 下载线一根。

三、实验内容
自行编制程序，用 51 单片机实现 4×4 矩阵键盘扫描，采用线反转法；并实现当S11按下时在数码管上显值“0”，当S12按下时在数码管上显值“1”……，即依次将 S11 至S26按下，在数码管上依次显示十六进制数“0-F”，矩阵键盘原理图如图1-1 所示。

单片机与数码管接口电路原理图如图 1-2 所示。

图 1-1 矩阵键盘接口电路
图 1-2 数码管接口电路原理图
四、思考题
1．画出所编程序的流程图；
2．若要实现2×4 矩阵键盘，软硬件作如何修改。

答：将行线P2^3, P2^4接线去掉。

程序对应部分P2=0xfd; P2=0xfe;删掉。

3．实验中有何故障、问题出现，是否得到解决？如何解决的？问题：显示值对应出错。

原来是共阳段码和共阴段码弄相反了。

矩阵键盘的工作原理及应用1. 简介矩阵键盘是一种常见的输入设备，广泛应用于电子产品、计算机等领域。

它的工作原理是利用矩阵排列的按键，通过行列的交叉点来进行按键扫描和识别。

本文将介绍矩阵键盘的工作原理，并探讨其在不同领域的应用。

2. 工作原理矩阵键盘由多行多列的按键组成，每个按键都与一个行线和一个列线相连。

当按下某个按键时，行线和列线之间会形成一个闭合的电路。

通过扫描行线和列线的电平状态，就可以确定用户按下的具体按键。

3. 矩阵键盘的扫描方法矩阵键盘的扫描过程分为两个步骤：行扫描和列扫描。

3.1 行扫描行扫描是通过将每一行的行线设置为低电平，其他行线设置为高电平，然后检测列线的状态来判断是否有按键按下。

如果某一行的行线低电平与某一列的列线低电平相交，就说明该按键按下。

3.2 列扫描列扫描是通过将每一列的列线设置为低电平，其他列线设置为高电平，然后检测行线的状态来判断是否有按键按下。

如果某一列的列线低电平与某一行的行线低电平相交，就说明该按键按下。

4. 应用场景4.1 电子产品矩阵键盘广泛应用于各种电子产品，如手机、平板电脑、数码相机等。

它们通常用作输入设备，方便用户进行文字输入、功能选择等操作。

矩阵键盘的紧凑设计和按键间距的合理安排使得用户可以快速而准确地完成操作。

4.2 计算机在计算机上，矩阵键盘也被广泛应用于输入设备，比如台式机的键盘和笔记本电脑的内置键盘。

通过连接到计算机主机或者通过无线传输，矩阵键盘可以实现与计算机的交互，使用户可以方便地输入文字、操作软件等。

4.3 安防系统矩阵键盘在安防系统中也有重要的应用。

比如，一些门禁系统和报警系统需要用户输入密码或者进行特定操作来进行识别和控制。

矩阵键盘可以提供安全、方便的用户输入接口，确保系统的可信度和可靠性。

4.4 工业控制在工业控制领域，矩阵键盘通常被用作控制面板的一部分。

例如，机械设备控制面板上的按键，用来进行参数设置、启动停止等操作。

矩阵键盘的稳定性和可靠性非常重要，可以确保设备的正常运行和操作的准确性。

矩阵键盘介绍与使用程序【优秀资料】(可以直接使用，可编辑完整版实用资料，欢迎下载）单片机外接键盘电路一、原理简介键盘接口电路是单片机系统设计非常重要的一环，作为人机交互界面里最常用的输入设备。

我们可以通过键盘输入数据或命令来实现简单的人机通信。

在设计键盘电路与程序前，我们需要了解键盘和组成键盘的按键的一些知识。

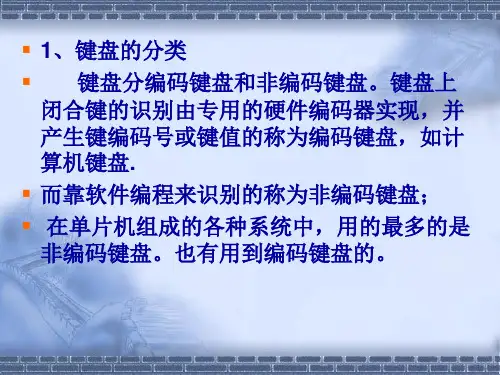

1. 按键的分类一般来说，按键按照结构原理可分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关等；另一类是无触点式开关按键，如电气式按键，磁感应按键等。
