矩阵键盘的原理及应用

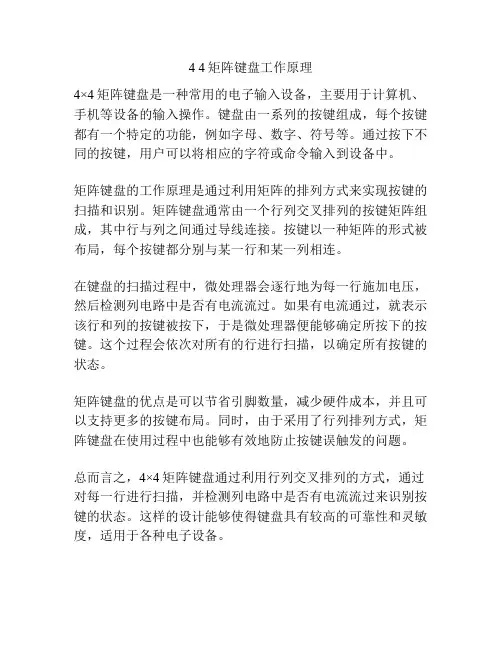

4 4矩阵键盘工作原理
4×4矩阵键盘是一种常用的电子输入设备，主要用于计算机、手机等设备的输入操作。

键盘由一系列的按键组成，每个按键都有一个特定的功能，例如字母、数字、符号等。

通过按下不同的按键，用户可以将相应的字符或命令输入到设备中。

矩阵键盘的工作原理是通过利用矩阵的排列方式来实现按键的扫描和识别。

矩阵键盘通常由一个行列交叉排列的按键矩阵组成，其中行与列之间通过导线连接。

按键以一种矩阵的形式被布局，每个按键都分别与某一行和某一列相连。

在键盘的扫描过程中，微处理器会逐行地为每一行施加电压，然后检测列电路中是否有电流流过。

如果有电流通过，就表示该行和列的按键被按下，于是微处理器便能够确定所按下的按键。

这个过程会依次对所有的行进行扫描，以确定所有按键的状态。

矩阵键盘的优点是可以节省引脚数量，减少硬件成本，并且可以支持更多的按键布局。

同时，由于采用了行列排列方式，矩阵键盘在使用过程中也能够有效地防止按键误触发的问题。

总而言之，4×4矩阵键盘通过利用行列交叉排列的方式，通过对每一行进行扫描，并检测列电路中是否有电流流过来识别按键的状态。

这样的设计能够使得键盘具有较高的可靠性和灵敏度，适用于各种电子设备。

51单片机矩阵键盘原理51单片机矩阵键盘原理矩阵键盘是一种常用的输入设备，可以通过少量的I/O口控制多个按键。

51单片机作为嵌入式系统中常用的控制器，也可以通过控制矩阵键盘来实现输入功能。

1. 矩阵键盘的结构矩阵键盘由多个按键组成，每个按键都有一个引脚与其他按键共用，形成了一个按键矩阵。

例如，4x4的矩阵键盘有16个按键，其中每行和每列各有4个引脚。

2. 矩阵键盘的工作原理当用户按下某一个按键时，该按键所在行和列之间会形成一个电路通路。

这时，51单片机可以通过扫描所有行和列的电路状态来检测到用户所按下的具体按键。

具体实现过程如下：（1）将每一行引脚设置为输出状态，并将其输出高电平；（2）将每一列引脚设置为输入状态，并开启上拉电阻；（3）逐一扫描每一行引脚，当发现某一行被拉低时，则表示该行对应的某一个按键被按下；（4）记录下该行号，并将该行引脚设置为输入状态，其余行引脚设置为输出状态；（5）逐一扫描每一列引脚，当发现某一列被拉低时，则表示该列对应的是刚才所记录下的行号及其对应的按键；（6）通过行号和列号确定具体按键，并进行相应的处理。

3. 代码实现下面是一个简单的51单片机矩阵键盘扫描程序：```c#include <reg52.h> //头文件sbit row1 = P1^0; //定义引脚sbit row2 = P1^1;sbit row3 = P1^2;sbit row4 = P1^3;sbit col1 = P1^4;sbit col2 = P1^5;sbit col3 = P1^6;sbit col4 = P1^7;unsigned char keyscan(void) //函数定义{unsigned char keyvalue; //定义变量while(1) //循环扫描{row1=0;row2=row3=row4=1; //设置行状态 if(col1==0){keyvalue='7';break;} //读取按键值 if(col2==0){keyvalue='8';break;}if(col3==0){keyvalue='9';break;}if(col4==0){keyvalue='/';break;}row2=0;row1=row3=row4=1;if(col1==0){keyvalue='4';break;}if(col2==0){keyvalue='5';break;}if(col3==0){keyvalue='6';break;} if(col4==0){keyvalue='*';break;}row3=0;row1=row2=row4=1; if(col1==0){keyvalue='1';break;} if(col2==0){keyvalue='2';break;} if(col3==0){keyvalue='3';break;} if(col4==0){keyvalue='-';break;}row4=0;row1=row2=row3=1; if(col1==0){keyvalue='C';break;} if(col2==0){keyvalue='0';break;} if(col3==0){keyvalue='=';break;} if(col4==0){keyvalue='+';break;}}return keyvalue; //返回按键值}void main() //主函数{unsigned char key;while(1) //循环读取{key = keyscan(); //调用函数}}```以上代码实现了一个简单的矩阵键盘扫描程序，可以通过调用`keyscan()`函数来获取用户所按下的具体按键值。

单片机矩阵键盘实验实验报告一、实验目的本次实验的目的是掌握原理和方法，利用单片机识别矩阵键盘并编程实现键码转换功能，控制LED点亮显示。

二、实验原理矩阵键盘是一种由多路单向控制器输入行选择信号与列选择信号连接而形成的一一对应矩阵排列结构。

它广泛应用于电子游戏机、办公自动化设备、医疗仪器、家电控制及书籍检索机器等方面。

本次实验采用的矩阵键盘是一个4 x 4矩阵，用4段数码管显示按键编码，每个按键都可以输入一个代码，矩阵键盘连接单片机，实现一个软件算法来识别键码转化。

从而将键盘中的按键的按下信号转换成程序能够识别的代码，置于相应的输出结果中，控制LED点亮，从而可以实现矩阵键盘按键的转换功能。

三、实验方法1.硬件搭建：矩阵键盘（4行4列）与单片机（Atmel AT89C51）相连，选择引脚连接，并将数码管和LED与单片机相连以实现显示和点亮的功能。

2.程序设计：先建立控制体系，利用中断服务子程序识别和码值转换，利用中断服务子程序实现从按键的按下信号转换为程序能够识别的代码，然后将该代码段编写到单片机程序中，每次按下矩阵键盘按键后单片机给出相应的按键编码输出，用数码管显示，控制LED点亮。

四、实验结果经过实验，成功实现了矩阵键盘与单片机之间的连接，编写了中断服务子程序，完成了按键编码输出与LED点亮的功能。

实验完成后，数码管显示各种按键的编码，同时LED会点亮。

本次实验介绍了矩阵键盘的原理，论述了键码转换的程序设计步骤，并实验完成矩阵键盘与单片机的连接，实现用LED点亮以及数码管显示按键的编码。

通过本次实验，受益匪浅，使我对使用单片机编写算法与程序有了更深入的认识，同时丰富了课堂学习的内容，也使我更加热爱自己所学的专业。

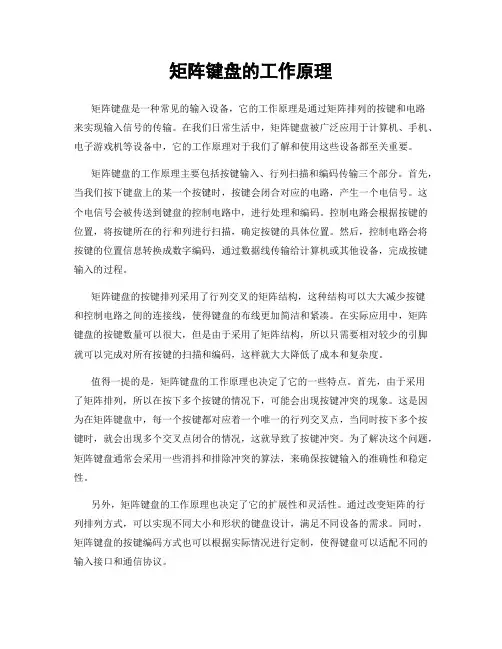

矩阵键盘的工作原理矩阵键盘是一种常见的输入设备，它的工作原理是通过矩阵排列的按键和电路来实现输入信号的传输。

在我们日常生活中，矩阵键盘被广泛应用于计算机、手机、电子游戏机等设备中，它的工作原理对于我们了解和使用这些设备都至关重要。

矩阵键盘的工作原理主要包括按键输入、行列扫描和编码传输三个部分。

首先，当我们按下键盘上的某一个按键时，按键会闭合对应的电路，产生一个电信号。

这个电信号会被传送到键盘的控制电路中，进行处理和编码。

控制电路会根据按键的位置，将按键所在的行和列进行扫描，确定按键的具体位置。

然后，控制电路会将按键的位置信息转换成数字编码，通过数据线传输给计算机或其他设备，完成按键输入的过程。

矩阵键盘的按键排列采用了行列交叉的矩阵结构，这种结构可以大大减少按键和控制电路之间的连接线，使得键盘的布线更加简洁和紧凑。

在实际应用中，矩阵键盘的按键数量可以很大，但是由于采用了矩阵结构，所以只需要相对较少的引脚就可以完成对所有按键的扫描和编码，这样就大大降低了成本和复杂度。

值得一提的是，矩阵键盘的工作原理也决定了它的一些特点。

首先，由于采用了矩阵排列，所以在按下多个按键的情况下，可能会出现按键冲突的现象。

这是因为在矩阵键盘中，每一个按键都对应着一个唯一的行列交叉点，当同时按下多个按键时，就会出现多个交叉点闭合的情况，这就导致了按键冲突。

为了解决这个问题，矩阵键盘通常会采用一些消抖和排除冲突的算法，来确保按键输入的准确性和稳定性。

另外，矩阵键盘的工作原理也决定了它的扩展性和灵活性。

通过改变矩阵的行列排列方式，可以实现不同大小和形状的键盘设计，满足不同设备的需求。

同时，矩阵键盘的按键编码方式也可以根据实际情况进行定制，使得键盘可以适配不同的输入接口和通信协议。

总的来说，矩阵键盘的工作原理是通过矩阵排列的按键和电路来实现输入信号的传输。

它的工作原理决定了键盘的特点和应用范围，同时也为我们使用这些设备提供了便利和效率。

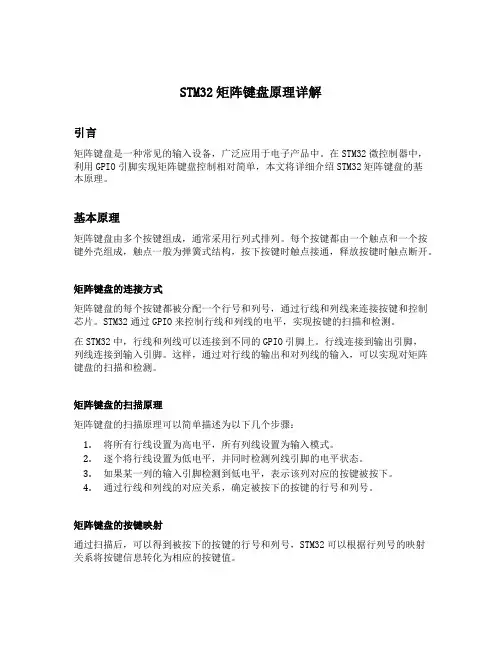

STM32矩阵键盘原理详解引言矩阵键盘是一种常见的输入设备，广泛应用于电子产品中。

在STM32微控制器中，利用GPIO引脚实现矩阵键盘控制相对简单，本文将详细介绍STM32矩阵键盘的基本原理。

基本原理矩阵键盘由多个按键组成，通常采用行列式排列。

每个按键都由一个触点和一个按键外壳组成，触点一般为弹簧式结构，按下按键时触点接通，释放按键时触点断开。

矩阵键盘的连接方式矩阵键盘的每个按键都被分配一个行号和列号，通过行线和列线来连接按键和控制芯片。

STM32通过GPIO来控制行线和列线的电平，实现按键的扫描和检测。

在STM32中，行线和列线可以连接到不同的GPIO引脚上。

行线连接到输出引脚，列线连接到输入引脚。

这样，通过对行线的输出和对列线的输入，可以实现对矩阵键盘的扫描和检测。

矩阵键盘的扫描原理矩阵键盘的扫描原理可以简单描述为以下几个步骤：1.将所有行线设置为高电平，所有列线设置为输入模式。

2.逐个将行线设置为低电平，并同时检测列线引脚的电平状态。

3.如果某一列的输入引脚检测到低电平，表示该列对应的按键被按下。

4.通过行线和列线的对应关系，确定被按下的按键的行号和列号。

矩阵键盘的按键映射通过扫描后，可以得到被按下的按键的行号和列号，STM32可以根据行列号的映射关系将按键信息转化为相应的按键值。

通常，矩阵键盘的按键映射是通过二维数组来实现的。

数组的行号对应行线，列号对应列线。

数组中的元素对应按键的键值。

例如，要实现一个4x4的矩阵键盘，可以通过以下数组表示按键的映射关系：uint8_t keyMap[4][4] = {{ '1', '2', '3', 'A' },{ '4', '5', '6', 'B' },{ '7', '8', '9', 'C' },{ '*', '0', '#', 'D' }};通过行列号可以确定数组中的元素，从而得到按键的键值。

矩阵键盘原理
矩阵键盘原理是近些年应用较为广泛的一种键盘技术，它具有非常优异的输入
性能，能够极大地提高输入速度，提高用户操作体验。

矩阵键盘原理指的是将若干个键位连接成一个矩形键盘，每个矩形键盘由水平行和垂直列构成。

水平行是由电路连接的水平键，而垂直列是按键的竖立部分，其中每行都连有一个独立的电阻，在按下键位时，电路会改变阻值，并通过调制解调器发出固定的频率，以此方式模拟电子设备所必须的唯一代码/电子信号。

矩阵键盘原理的优点在于它所采用的封装方式，这样可以大大减少键盘的体积，同时不需要再次拨动线缆，也可以指定键盘的安装位置，使用成本相对较低，完全可以满足用户的要求。

同时，它的可靠性也比传统的按键键盘原理更加高效，由于它可以快速响应，可以为用户提供更加及时的用户体验。

矩阵键盘原理在现在的键盘系统中得到了广泛的应用，可以用于构建多功能的
软件应用，提供快速、舒适的输入体验，这种技术在日常生活中也有多种应用，比如智能手机、家用电脑、娱乐设备等，都是利用本技术搭建起来的。

总的来说，矩阵键盘原理可以精细化地减少键盘上键位数，节约拆装空间，可
靠性更高，而且可以提供舒适的输入体验，同时可以在家用电脑、智能手机、娱乐设备等广泛应用。

矩阵键盘的应用原理什么是矩阵键盘矩阵键盘是一种常见的输入设备，它由多行多列的按键组成，可以通过按下不同的按键来输入不同的字符和命令。

矩阵键盘通常被用于计算机、电子设备和智能家居等领域。

矩阵键盘的工作原理矩阵键盘的工作原理非常简单，它通过将按键排列成行和列的形式，并使用矩阵的方式进行扫描和识别。

下面是矩阵键盘的工作原理的步骤：1.按键排列：矩阵键盘的按键被排列成多行多列的矩阵。

每个按键都与一个特定的行和列相连。

2.按键扫描：当用户按下某个按键时，这个按键所在的行和列都会被激活。

矩阵键盘会依次扫描每一行并检测是否有按键被按下。

3.按键识别：当矩阵键盘检测到某一行被激活时，它会继续扫描该行的每一列。

如果某一列也被激活，矩阵键盘就可以确定用户按下了特定的按键。

4.字符输入：根据按键识别的结果，矩阵键盘可以将相应的字符或命令发送给计算机或其他设备进行处理。

矩阵键盘的优势矩阵键盘相比其他类型的键盘有以下优势：•节省空间：由于按键被排列成矩阵的形式，矩阵键盘相对于其他键盘类型来说更加紧凑，占用空间更少。

•便于集成：矩阵键盘可以很容易地与其他电子设备集成在一起，其扁平化的设计也使得它更容易嵌入到各种设备中。

•多功能性：通过合理的布局和设计，矩阵键盘可以实现多种功能，例如数字输入、控制命令和快捷键等。

•灵活性：矩阵键盘的按键布局可以灵活调整，适应不同的应用场景和用户需求。

矩阵键盘的应用领域矩阵键盘在各种领域都有广泛的应用，其中包括：1.计算机：矩阵键盘是计算机最常见的输入设备之一，用于输入字符、命令和快捷键等。

2.电子设备：矩阵键盘也被广泛用于电子设备，如手机、平板电脑、数字相机等，用于输入字符、控制命令和菜单导航等。

3.智能家居：矩阵键盘可以作为智能家居控制面板的一部分，用于控制灯光、温度、音响等设备。

4.工业自动化：在工业自动化领域，矩阵键盘通常被用于控制面板和操作界面，用于操作和控制各种设备和机械。

5.安防系统：矩阵键盘还可用于安防系统中的控制面板，例如安全门、门禁系统和监控设备等。

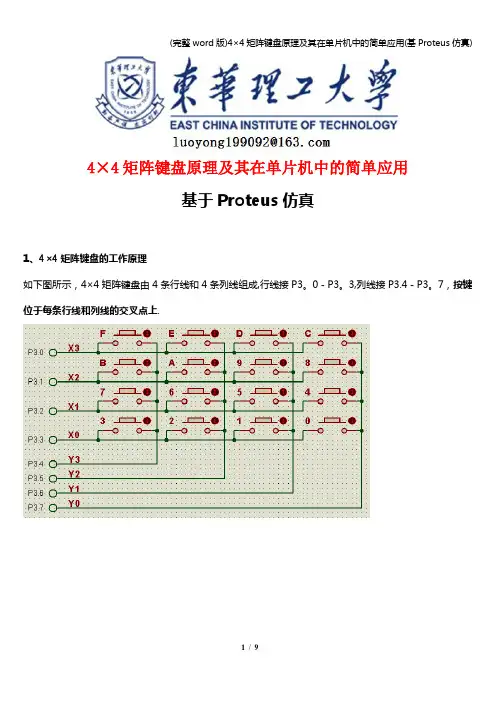

4×4矩阵键盘原理及其在单片机中的简单应用基于Proteus仿真1、4×4矩阵键盘的工作原理如下图所示，4×4矩阵键盘由4条行线和4条列线组成,行线接P3。

0－P3。

3,列线接P3.4－P3。

7，按键位于每条行线和列线的交叉点上.按键的识别可采用行扫描法和线反转法，这里采用简单的线反转法，只需三步。

第一步,执行程序使X0~X3均为低电平,此时读取各列线Y0～Y3的状态即可知道是否有键按下。

当无键按下时，各行线与各列线相互断开，各列线仍保持为高电平;当有键按下时，则相应的行线与列线通过该按键相连，该列线就变为低电平,此时读取Y0Y1Y2Y3的状态，得到列码.第二步,执行程序使Y0~Y3均为低电平，当有键按下时，X0～X3中有一条行线为低电平,其余行线为高电平，读取X0X1X2X3的状态,得到行码。

第三步，将第一步得到的列码和第二步得到的行码拼合成被按键的位置码，即Y0Y1Y2Y3X0X1X2X3（因为行线和列线各有一条为低电平，其余为高电平，所以位置码低四位和高四位分别只有一位低电平，其余为高电平）。

也就是说,当某个键按下时，该键两端所对应的行线和列线为低电平,其余行线和列线为高电平。

比如，当0键按下时，行线X0和列线Y0为低电平，其余行列线为高电平，于是可以得到0键的位置码Y0Y1Y2Y3X0X1X2X3为0111 0111,即0X77。

当5键按下时，行线X1和列线Y1为低电平，其余行列线为高电平，于是可得到5键的位置码Y0Y1Y2Y3X0X1X2X3为1011 1011，即0XBB.全部矩阵键盘的位置码如下:2、4×4矩阵键盘在单片机的简单应用举例(一）如下图所示，运行程序时，按下任一按键，数码管会显示它在矩阵键盘上的序号0~F，并且蜂鸣器发出声音,模拟按键的声音。

此处采用线反转法识别按键。

C程序如下：#include〈reg51。

h〉＃define uchar unsigned char＃define uint unsigned intsbit buzzer=P1^0；uchar code dis［］= //0～9，A~F的共阳显示代码｛0xc0,0xf9,0xa4,0xb0，0x99，0x92,0x82，0xf8，0x80,0x90，0X88,0X83，0XC6，0XA1,0X86,0X8E}；uchar code tab[]= //矩阵键盘按键位置码{0x77，0xb7,0xd7，0xe7，0x7b,0xbb,0xdb,0xeb,0x7d，0xbd,0xdd,0xed，0x7e,0xbe,0xde，0xee｝；void delay（uint x）//延时函数{uchar i；while（x-—）for（i=0;i<120;i++）；}uchar scan() //矩阵键盘扫描函数，得到按键号，采用线反转法｛uchar a,b，c，i;P3=0XF0；//P3口输出11110000a=P3; //读取列码delay（10)；//防抖延时10msP3=0X0F；//P3口输出00001111b=P3；//读取行码c=a+b；//得到位置码for（i=0;i<16；i++）if(c==tab［i］)return i；//查表得到按键序号并返回return —1; //无按键，则返回—1}void beep（) //蜂鸣器发出声音，模拟按键的声音{ uchar i;for(i=0;i<100；i++）{buzzer=~buzzer;delay(1）；｝buzzer=0；}void main（){uchar key;buzzer=0; //关闭蜂鸣器while(1){key=scan（）; //得到按键号if(key！=—1）//有按键则显示,并且蜂鸣器发出声音｛P0=dis[key］;beep（）;delay（100)；｝}}Proteus仿真运行结果如下：3、4×4矩阵键盘在单片机的简单应用举例（二）如下图所示，运行程序时，按下的按键键值越大，点亮的LED灯越多，例如，按下1号键时，点亮一只LED 灯，按下2号键时，点亮两只LED灯，按下16号键时，点亮全部LED灯。

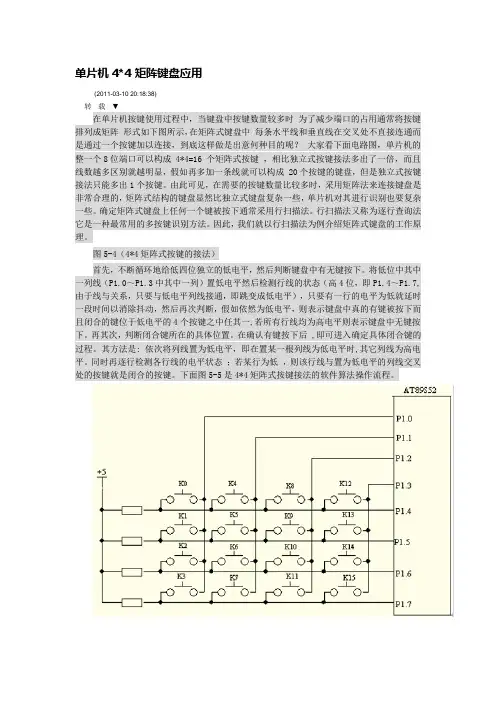

单片机 4*4 矩阵键盘应用(2011-03-10 20:18:38)转载▼在单片机按键使用过程中，当键盘中按键数量较多时为了减少端口的占用通常将按键排列成矩阵形式如下图所示，在矩阵式键盘中每条水平线和垂直线在交叉处不直接连通而是通过一个按键加以连接，到底这样做是出意何种目的呢？大家看下面电路图，单片机的整一个8位端口可以构成 4*4=16 个矩阵式按键，相比独立式按键接法多出了一倍，而且线数越多区别就越明显，假如再多加一条线就可以构成 20个按键的键盘，但是独立式按键接法只能多出1个按键。

由此可见，在需要的按键数量比较多时，采用矩阵法来连接键盘是非常合理的，矩阵式结构的键盘显然比独立式键盘复杂一些，单片机对其进行识别也要复杂一些。

确定矩阵式键盘上任何一个键被按下通常采用行扫描法。

行扫描法又称为逐行查询法它是一种最常用的多按键识别方法。

因此，我们就以行扫描法为例介绍矩阵式键盘的工作原理。

图5-4（4*4矩阵式按键的接法）首先，不断循环地给低四位独立的低电平，然后判断键盘中有无键按下。

将低位中其中一列线（P1.0～P1.3中其中一列）置低电平然后检测行线的状态（高4位，即P1.4～P1.7,由于线与关系，只要与低电平列线接通，即跳变成低电平），只要有一行的电平为低就延时一段时间以消除抖动，然后再次判断，假如依然为低电平，则表示键盘中真的有键被按下而且闭合的键位于低电平的4个按键之中任其一,若所有行线均为高电平则表示键盘中无键按下。

再其次，判断闭合键所在的具体位置。

在确认有键按下后 ,即可进入确定具体闭合键的过程。

其方法是: 依次将列线置为低电平，即在置某一根列线为低电平时,其它列线为高电平。

同时再逐行检测各行线的电平状态；若某行为低，则该行线与置为低电平的列线交叉处的按键就是闭合的按键。

下面图5-5是4*4矩阵式按键接法的软件算法操作流程。

下面程序按照上述算法流程去编写的，其电路如图5-6，只是在图5-5的基础上多加了P0端口的8只LED灯。
