第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式与外表连接关系：1、组合形式切割类 2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线 D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体 D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准与尺寸分类尺寸布置要求形体分析法识读组合体视图： 1、根本方法 2、读图步骤 3、补视图和补缺线线面分析法DOC.◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。
3、截交线：由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线：两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的X围。
⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。
5、组合体视图的画法：首选主视图。
用形体分析法画组合体视图就是将比拟复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸与定位尺寸，然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
第五章组合体视图教学时数：1学时课题：§5-1 组合体的概念和分析方法教学目标：掌握组合体视图的有关概念和分析方法。
教学重点：组合体的概念和分析方法。
教学难点：弄清组合体和基本几何体之间的关系。
教学方法：讲授法与演示法相结合。
教具：挂图、模型教学步骤：（引入新课）模型导入。

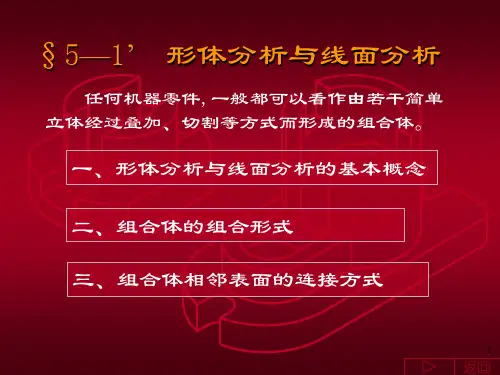

（讲授新课）§5-1 组合体的概念和分析方法一、组合体的概念组合体：由两个或两个以上的基本几何体构成的物体。
二、组合体的分析方法1、形体分析法：画、看画组合体的视图时，通常按照组合体的结构特点和各个组成部分之间的相对位置，把它划分为若干个基本几何体（这些基本几何体可以是完整的也可以是不完整的），分析基本几何体之间的分界线的特点和画法，然后组合起来画出视图或想象出其形状。
这种分析组合体的方法叫做形体分析法。
形体分析法是画图和读图的基本方法。
2、线面分析法：线面分析法就是运用线面的投影规律，分析视图中的线条、线框的含意和空间位置，从而把视图看懂的方法。
线面分析法是作业中补图补线最常用的方法。
三、组合体的分析分析讲解模型（模型）（巩固练习）分析下图由哪几个部分组成（课堂小结）1、组合体的定义；2、组合体的作图和分析方法。
（作业布置）课堂作业：书P87 图5-1课后作业：预习下一节的内容教后感：教学时数：2学时课题：§5-2组合体的组合形式教学目标：掌握基本组合体的组合形式。
教学重点：组合体的组合形式。
教学难点：熟练掌握组合体叠加的三种形式。
教学方法：讲授法与演示法相结合。
教具：挂图、模型教学步骤：（复习提问）1、组合体的定义是如何叙述的?2、列举几种常见的简单的基本几何体。
（引入新课）模型引入。
（讲授新课）§5-2 组合体的组合形式组合体的组合方式不外乎叠加、切割和综合三种方式。
一、叠加叠加按照表面的接触方式不同又可以分为三种：1、相接（如图5-2、5-3所示）2、相切（如下图5-4所示）3、相贯（如图5-5所示）二、切割切割式组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所构成的形体。
《机械制图》第二版主编苏州大学出版社（题库建设：黄士群）第一章制图基本知识与技能【教学要求】1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。
2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下基础。
【知识要点】1．《制图》国家标准的有关规定；2．比例的概念、种类。
3．尺寸标注的基本要求、组成以及标注的基本方法。
4．圆弧连接的概念、步骤。
5．平面几何作图的基本方法。
6．平面几何图形的尺寸分析、线段分析和画图步骤。
一、填空题：1A．比例是指与的之比，比例有、、三种，某图样的比例为2：1，该比例是比例，其图形是实物的倍。
答：图形中图样实物相应要素线性尺寸原值放大缩小放大 22A．机件的真实大小应以图样上值为依据，与及无关。
答：所注的尺寸数值图形的大小绘图的准确度3A．标注尺寸一般包括、和三个要素。
答：尺寸界线尺寸线尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的方或方，也允许注写在尺寸线的处。
在同一图样上，数字的注法应。
注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由向书写，字头向；如尺寸线为竖直方向时，尺寸数字由向写，字头朝；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向的趋势。
答：上左中断一致左右上下上左上5B．标注角度时，角度的数字一律写成方向，一般注写在尺寸线的处；尺寸界线应沿引出，尺寸线应画成，其圆心是该角的顶点。
答：水平中断径向圆弧6B．圆弧连接的三个步骤是：、、。
答：求圆心、求切点、画连接圆弧二、基本知识与技能题1B 指出右边的图中尺寸标注的错误，在左边图上作正确标注。
答：2C、参照下图所示图形，用1：2比例在制定位置画图，并作正确标注：以尺寸数值为依据画图，如130画65长，标注时尺寸数字不变。
三、几何作图题1A、作圆内接正六边形2A、将线段AB七等分3A、根据给定条件1：9的斜度，并标注。
要求描深轮廓线，标注，保留作图痕迹4A、参照示意图，作1：3锥度图形5B、参照图例用给定的尺寸作圆弧连接（答案略）6B、作圆弧内连接。
§5-1组合体的组合形式与表面连接关系
序号：15 执笔者：王伟使用班级：10机电1、2、3 时间：2010-12-22
一、教学要求：
1、掌握组合体的组合形式及各基本体的表面连接关系。
2、能正确分析组合体表面连接关系，运用投影规律绘制组合体三视图。
二、教学重、难点：
1、组合体形体分析法的应用。
2、组合体表面连接处的画法。
三、知识精讲：
1、组合体及组合形式
1）组合体：两个或两个以上的基本体所构成的物体。
2）组合体组合形式
叠加型——组合体由几个基本体相互叠加而成。
切割型——在基本体上切割、钻孔、挖槽而成。
综合型——同时具有叠加和切割两种组合形式。
2、表面连接关系：1）相接：两形体以表平面接触。
相接情况：表面共面，表面不共面。
结合处特征：表面共面——结合处无分界线。
表面不共面——结合处有分界线。
2）相切：两形体表面光滑过渡。
相切情况：平面与曲面相切，曲面与曲面相切。
相切处特征：相切处光滑过渡，表面无分界线。
3）相交：两形体表面彼此相交。
相交处情况：平面与曲面相交，曲面与曲面相交。
（平面与平面相交）
四、例题分析讲解：分析形体组合形式，补画图中缺少的图线。
1、 2、 3、 4、
5、 6、
五、课堂巩固练习：
1、补画视图中缺少的图线
（1）（2）（3）
2、补画出左视图
3、补画出左视图
六、课后作业：
1、根据主、俯视图，补画左视图。
2、根据主、俯视图，补画左视图。
3、习题册P43（4）、 P45（3）（4）、 P46（2）。
