正确— 指严格遵守国家标准有关尺寸标注的基本规定； 齐全— 指标注尺寸既不遗漏，也不多余； 清晰— 指尺寸注写布局整齐、清楚、便于看图。
二、尺寸种类
1、定形尺寸—确定组合体中各基本体形体大小的尺寸。 2、定位尺寸—确定组合体中各基本体之间相对位置的尺寸。 3、总体尺寸—确定组合体在长、宽、高三个方向的总长、

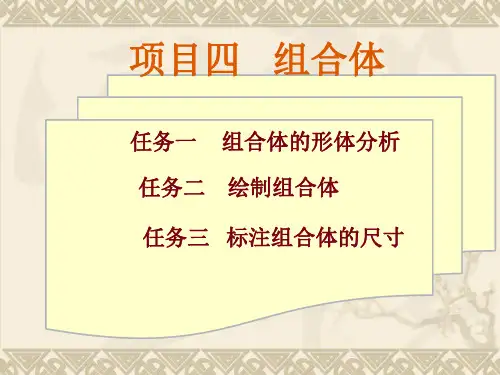

项目四 组合体
任务一 组合体的形体分析 任务二 绘制组合体 任务三 标注组合体的尺寸
任务一 组合体的形体分析
一、组合体的组合方式
由两个或两个以上的基本体组合构成的整体称
为组合体。任何机器零件，从形体的角度来分析，
都可以看成是由一些简单的基本体经过叠加、切割
或穿孔等方式组合而成的。常见的组合形式有以下
3、相切
相切是指两个基本体
的相邻表面（平面与曲
面、曲面与曲面）光滑
过渡，相切处不存在轮
廓线，在视图上一般不 画出分解线。
不画线
不画线
4、相交
相惯线
两个基本体表面相交所产生的交线（截交线或 相惯线），应在视图中画出其投影。
截交线
截交线
相惯线
三、形体分析法
截交线
按照形状特征，将组合体分解成若干基本立体
总宽、总高。 4、尺寸基准—标注尺寸时用以确定尺寸位置所依据的一些
点、线、面称为尺寸基准。
注意：当组合体一端为同轴圆孔的回转体时，通常只标注 孔的定位尺寸和外端圆柱面的半径，不标注总体尺寸。
三、尺寸标注的综合举例
[例]组合体的尺寸标注。
1.选尺寸基准、注定位尺寸 下图所示物体，由于左右对称故可将 左右对称面定为长度方向主要尺寸基 准；Ⅰ、Ⅱ两部分靠齐的后端面为较 大的平面定位宽度方向的主要尺寸基 准；底平面为高度方向的主要尺寸基 准。
